LM3914: Pinout, functies en hoe het werkt?

Het geïntegreerde Circuit van LM3914 valt op in het gebied van elektronica vanwege het vermogen om analoge spanningsniveaus om te zetten in een visueel intuïtief LED -display.Deze mogelijkheid is goed voor toepassingen die duidelijke en nauwkeurige spanningswaarden vereisen, zoals in batterijladers en audiosystemen.Door analoge signalen te transformeren in eenvoudige LED -visuals, vereenvoudigt de LM3914 de ontwikkeling van display -functies in elektronische apparaten.Dit artikel zal ingaan op de PIN-configuratie van de LM3914, onderzoekt de functionaliteit en bespreken de brede toepassingen ervan, waardoor een vergelijkende analyse met andere IC's wordt geboden en tegelijkertijd specifieke voordelen te benadrukken van het gebruik van deze veelzijdige component.

Catalogus

Overzicht van de LM3914

De LM3914, een aanpasbaar monolithisch geïntegreerd circuit, blinkt uit in het transformeren van variërende spanningsniveaus in een levendige visuele LED -weergave.Het kan vakkundig maximaal 10 LED's beheren en werkt in twee verschillende modi: DOT -modus, die één LED tegelijk verlicht, en BAR -modus, die alle LED's tot een specifiek spanningsniveau activeert.Deze modi kunnen gemakkelijk worden geschakeld via een eenvoudige pin -configuratie, wat de flexibiliteit van de IC weerspiegelt.

Het gemak van schakelen tussen DOT- en BAR -modi met slechts één pin verbetert de veelzijdigheid van de LM3914 voor diverse toepassingen.In praktische scenario's behoudt DOT-modus energie door op elk moment actieve LED's te verminderen, wat een gewenste eigenschap is in draagbare of energiegevoelige apparaten.Aan de andere kant biedt BAR -modus een onmiddellijke, uitgebreide weergave van het spanningsniveau, dat goed dient in contexten die snel en intuïtief gegevensverbidding vereisen, zoals audiovisualisatie binnen een VU -meter.

Een opmerkelijk kenmerk van de LM3914 is de ingebouwde mogelijkheid om de LED-stroom te beheren zonder externe weerstanden, het streamlinercircuitontwerp en het minimaliseren van componenten.Deze functie is voordelig bij het creëren van compacte en efficiënte systemen.De lage vermogenseisen van het circuit, gecombineerd met efficiënt LED -huidige beheer, versterken de geschiktheid voor apparaten die gericht zijn op energiebesparing.Het gebruik van de LM3914 in low-power apparaten voldoet consequent aan energiebesparende doelen, wat de effectiviteit ervan bewijst bij het behoud van energie met behoud van sterke prestaties.

LM3914 PIN -configuratie

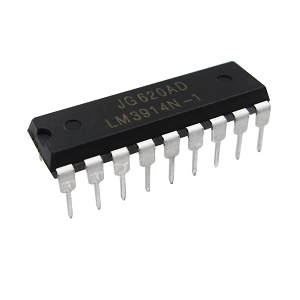

De LM3914 is beschikbaar in twee pakkettypen: een 20-pins PLCC en een 18-pins PDIP.

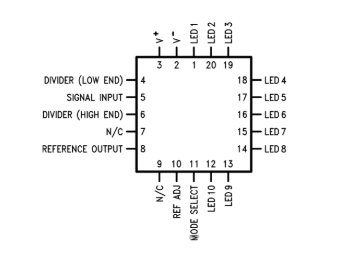

PIN-configuratie van 20-pins PLCC

Pin -nummer	Speldnaam	Beschrijving
1	LED1	LED -driveruitgang 1
2	V+	Voedingsspanning
3	V-	Grond
4	Divider (low -end)	Lage referentiespanningsingang
5	Signaalinvoer	Signaalinvoer
6	Divider (high -end)	Hoge referentiespanningsingang
7	NC	Niet verbonden
8	Referentie -uitgang	Referentiespanningsuitgang
9	NC	Niet verbonden
10	REV -adj	Referentiespanning aanpassen
11	Modus selecteren	Selecteert DOT- of BAR -modus
12	LED10	LED -stuurprogramma Output 10
13	LED9	LED -stuurprogramma Output 9
14	LED8	LED -stuurprogramma -uitgang 8
15	LED7	LED -stuurprogramma Output 7
16	LED6	LED -stuurprogramma Output 6
17	LED5	LED -stuurprogramma -uitgang 5
18	LED4	LED -stuurprogramma -uitgang 4
19	LED3	LED -stuurprogramma -uitgang 3
20	LED2	LED -stuurprogramma -uitgang 2

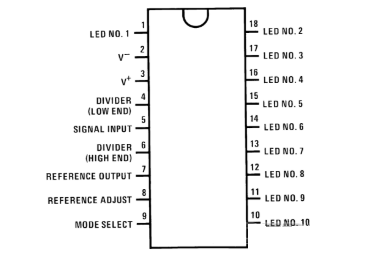

PIN-configuratie van 18-pins PDIP

Pin -nummer	Speldnaam	Beschrijving
1	LED1	LED -driveruitgang 1
2	V+	Voedingsspanning
3	V-	Grond
4	Divider (low -end)	Lage referentiespanningsingang
5	Signaalinvoer	Signaalinvoer
6	Divider (high -end)	Hoge referentiespanningsingang
7	Referentie -uitgang	Referentiespanningsuitgang
8	Referentie aanpassen	Referentiespanning aanpassen
9	Modus selecteren	Selecteert DOT- of BAR -modus
10	LED10	LED -stuurprogramma Output 10
11	LED9	LED -stuurprogramma Output 9
12	LED8	LED -stuurprogramma -uitgang 8
13	LED7	LED -stuurprogramma Output 7
14	LED6	LED -stuurprogramma Output 6
15	LED5	LED -stuurprogramma -uitgang 5
16	LED4	LED -stuurprogramma -uitgang 4
17	LED3	LED -stuurprogramma -uitgang 3
18	LED2	LED -stuurprogramma -uitgang 2

LM3914 Functies en specificaties

• Ondersteunt zowel BAR- als DOT -weergavemodi.

• Instelbare spanningsreferentie voor precieze LED -activeringsdrempels.

• Programmeerbare LED -gootsteenstroom: 2MA tot 30 mA.

• Besturingt tot 10 LED's tegelijkertijd.

• Drijft maximaal 100 LED's wanneer meerdere IC's zijn gecascadeerd.

• Werkt binnen een spanningsbereik van 3V tot 18V.

• Beschikbaar in 18-pins DIP- en PLCC-pakketten.

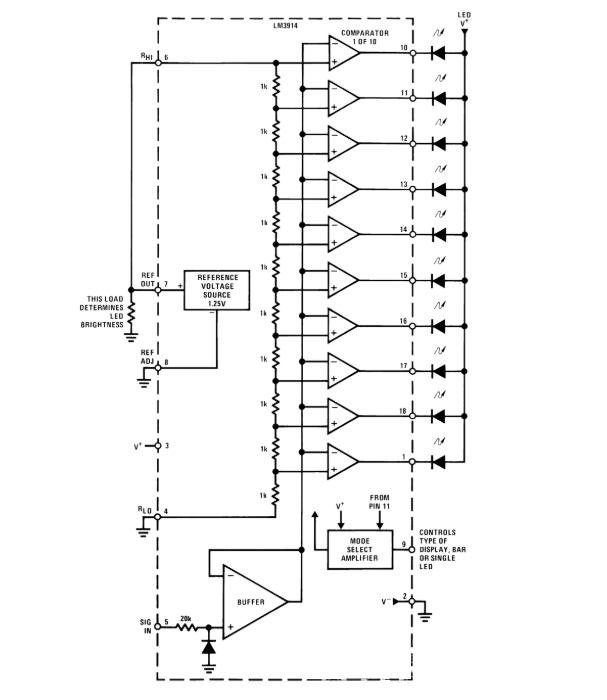

Blokdiagram van de LM3914

Alternatieven voor de LM3914

• LM3916

• CD4511

• Max7219

• CD4054

Operationele complexiteit van de LM3914

De LM3914 IC is een door analoog gecontroleerde LED-driver die is ontworpen om de helderheid en activering van maximaal 10 individuele LED's te beheren.De werking ervan is gebaseerd op de invoeranaloge spanning, die de specifieke LED's bepaalt die langs de schaal verlichten.In tegenstelling tot opstellingen die afhankelijk zijn van microcontrollers, biedt de LM3914 een eenvoudigere, eenvoudigere aanpak.Het minimaliseert de behoefte aan extra componenten en elimineert de complexiteit van programmeren.De IC werkt betrouwbaar binnen een analoog spanningsbereik van 3V tot 18V, waardoor het veelzijdig is voor verschillende toepassingen.Het aanpassen van de LED -stroom is eenvoudig, sluit gewoon een enkele weerstand aan op pin 7 om deze te reguleren als dat nodig is.

De LM3914 is vooral veelzijdig vanwege het vermogen om te functioneren in twee weergavemodi: BAR -modus en DOT -modus.In de balkmodus lichten meerdere LED's tegelijkertijd op om het invoerniveau weer te geven, terwijl in de DOT -modus slechts één LED op elk willekeurig moment opdraagt.Deze flexibiliteit maakt het IC geschikt voor toepassingen zoals visuele alarmen, niveauindicatoren of bewakingssystemen waarbij een duidelijke weergave van veranderingen in helderheid belangrijk is.Voor projecten op grotere schaal kan de LM3914 gemakkelijk worden uitgebreid.Door meerdere IC's in serie te verbinden, is het mogelijk om maximaal 100 LED's te bedienen.Deze schaalbaarheid verbreedt het gebruik ervan in complexe systemen die uitgebreide visuele displays of indicatoren vereisen.

Gebruik van de LM3914

Begin met het aansluiten van de 10 LED's.Elke LED komt overeen met een specifiek spanningsniveau op basis van het ingangssignaal.U hebt geen afzonderlijke stroombeperkende weerstanden nodig, omdat de IC een ingebouwde stroombegrenzer heeft die via pin 7 wordt bestuurd. Sluit eenvoudig de kathode (negatieve zijde) van elke LED aan op de juiste uitgangspen op de IC, terwijl de anode (Positieve kant) verbindt met de +5V -voeding.De uitvoerpennen van de IC zijn ontworpen om stroom te zinken, waardoor deze opstelling efficiënt kan werken zonder extra componenten.

Geef vervolgens stroom aan het IC door pennen 2 en 3 aan te sluiten op de stroombron.Zorg ervoor dat de voedingsspanning ten minste 1,5 V hoger is dan de hoogste spanning die de IC zal controleren.Als de bewaakte spanning bijvoorbeeld varieert van 0V tot 5V, moet de voedingsspanning ten minste 6,5 V zijn.Het juiste energiebeheer zorgt ervoor dat de IC en de LED's zonder problemen werken.

Pas de referentiespanningen aan om overeen te komen met het ingangssignaalbereik.Sluit pin 4 aan, die de lage referentiespanning instelt, op 0V, en pin 6, die de hoge referentiespanning instelt, op 5V.Met deze verbindingen kan de IC invoersignalen binnen het gewenste bereik interpreteren.Sluit vervolgens het invoeranaloge signaal aan op pin 5. Dit signaal bepaalt hoeveel LED's oplichten, omdat de IC de ingangsspanning vergelijkt met de interne referentieniveaus en het juiste aantal LED's activeert om de spanning aan te geven.

De LM3914 ondersteunt twee weergavemodi: BAR -modus en puntmodus.In de staafmodus, waarbij meerdere LED's oplichten om een ​​balk te vormen die overeenkomt met het ingangsspanningsniveau, sluit u de pin 9 aan op pin 3. Voor de puntmodus, waarbij slechts één LED verlicht om het specifieke spanningsniveau aan te geven, laat Pin 9 losgekoppeld.Het selecteren van de juiste modus hangt af van hoe u het ingangssignaal visueel wilt weergeven.

Toepassingen van de LM3914

Voedingsmonitors

Bij gebruik bij de monitoring van de voeding, levert de LM3914 precieze visuele feedback over spanningsniveaus.Het vertaalt spanningsvariaties in een eenvoudig te lezen LED-display om snel eventuele schommelingen te detecteren.Dit wordt vooral gebruikt in toepassingen waarbij elektronische componenten afhankelijk zijn van een stabiele voeding om correct te werken.Door te zorgen voor consistente spanningsniveaus, helpt de LM3914 helpt bij het voorkomen van hardwarefuncties, verlengt de levensduur van componenten en handhaven ze de algehele systeembetrouwbaarheid.

Automotive dashboardmeters

De LM3914 is een belangrijk onderdeel in moderne automotive -meters, die monitoring en weergave van voertuiginformatie biedt.Het kan worden geconfigureerd om parameters te volgen en weer te geven, zoals brandstofniveaus, motortemperatuur of batterijspanning.Door sensorgegevens om te zetten in een duidelijk visueel formaat, kunnen bestuurders in één oogopslag de toestand van hun voertuig beoordelen.Dit zorgt ervoor dat belangrijke statistieken gemakkelijk worden begrepen, waardoor tijdig onderhoud mogelijk is en veiliger rijden bevordert.

Audio -niveau meters

De LM3914 wordt ook op grote schaal gebruikt in audiogeters, wat een visuele weergave van geluidsvolumeniveaus biedt.Door een reeks LED's te activeren in reactie op audiosignalen, maakt het circuit mogelijk om volumeveranderingen met precisie te bewaken.Afhankelijk van de toepassing kan het display in twee modi functioneren: een bar -display waarbij meerdere LED's tegelijkertijd worden aangestoken, of een puntweergave waar slechts één LED tegelijk actief is.Deze meters helpen de audiosniveaus te verfijnen om vervorming te voorkomen, waardoor consistente geluidskwaliteit in live-uitvoeringen of opnames wordt gewaarborgd.

Batterij -indicatoren

De LM3914 speelt een centrale rol bij het ontwerpen van indicatoren op het batterijniveau, waarbij het een reeks LED's regelt om de laadstatus van een batterij visueel weer te geven.Elke LED licht op om een ​​specifiek bereik van ladingsniveaus aan te geven, wat een onmiddellijk en intuïtief gevoel van resterende batterijduur biedt.Deze functie is waardevol in draagbare apparaten, waardoor onverwacht stroomverlies wordt vermeden door een duidelijk weergave van de batterijstatus aan te bieden.Door het proces van het meten van ladingsniveaus te vereenvoudigen, verbetert het het gemak en de betrouwbaarheid van het apparaat.

Voors en nadelen

PROS

De elegante rechtlijnigheid van de LM3914 ondersteunt snelle prototyping en integratie in verschillende toepassingen.Door de afhankelijkheid van tal van externe componenten te verminderen, vermindert het mogelijke faalpunten, waardoor de betrouwbaarheid wordt verbeterd.Het vermogen om op één stroomvoorziening te werken, verhoogt zijn bruikbaarheid in omgevingen waar dubbele benodigdheden de zaken kunnen bemoeilijken.Bij het omgaan met projecten die prioriteit geven aan efficiënte en levendige LED -displays, blinkt de LM3914 uit door analoge signalen te transformeren in duidelijke visuele feedback, het bevorderen van tevredenheid en operationele vloeibaarheid.

Nadelen

Het is echter belangrijk om de beperkingen van de LM3914 te erkennen.Een opmerkelijke beperking is de vaste lineaire schaal voor LED -displays, die mogelijk niet bij elk scenario passen, met name degenen die logaritmische schaalvoordelen veeleisen om gegevens nauwkeurig weer te geven over uitgebreide reeksen.Een genuanceerd begrip van de eisen van het project is nodig voordat u kiest voor de LM3914.Hoewel de directe aanpak goed dient voor eenvoudige implementaties, kunnen complexe of meer dynamische omgevingen profiteren van het verkennen van andere opties die fijnere controle geven over hoe het display zich gedraagt.

Vergelijking tussen LM3914 en LM3915

Kenmerken van LM3914 en LM3915

Apparaten zoals de LM3914 en LM3915, vervaardigd voor visuele weergave van analoge spanningen, excel door hun onderscheidende uitgangstypen.De LM3914 zet de ingangsspanning om in een lineair display, waardoor het geschikt is voor scenario's waar eenvoudige spanningsmetingen gewenst zijn.Aan de andere kant produceert de LM3915 een logaritmische output die zijn niche vindt bij het beheren van audiosignalen, goed in overeenstemming met de inherent logaritmische aard van auditieve perceptie.

Toepassingen

Bij het selecteren van de geschikte component voor een specifieke taak is reflectie op de unieke eisen van de applicatie belangrijk.Voor implementaties zoals batterij -indicatoren of andere spanningsbewakingssystemen biedt de lineaire schaal van de LM3914 meer gemak.De rechtlijnigheid leent zich voor een gemakkelijk begrijpelijke weergave van spanningsniveaus.Voor audiogerichte toepassingen daarentegen kan de logaritmische weergave van de LM3915 de ervaring enorm verbeteren.Gezien het feit dat audiosignalen vaak een enorme dynamiek omvatten, biedt een schaal als die van de LM3915 die de niet-lineaire perceptie van de geluid van geluidsintensiteit na emuleert, een rijkere interpretatie en inzicht.

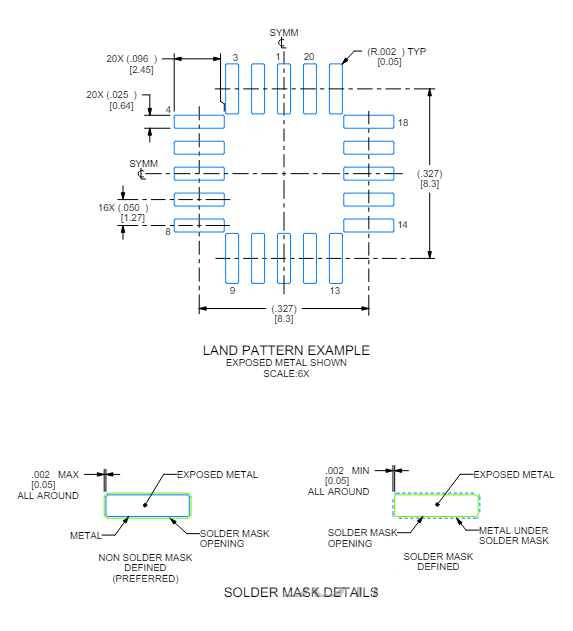

Pakket voor LM3914

LM3914 -informatie over fabrikant

Texas Instruments staat als een pionier in de productie van halfgeleiders en belichaamt een toewijding aan superieure kwaliteit met de LM3914.Dit product, bekend om zijn consistente prestaties, sluit nauw aan bij de precisie -eisen van verschillende toepassingen.Hun geavanceerde productieprocedures zorgen ervoor dat elke eenheid aansluit op de hoogste verwachtingen.Texas Instrument biedt ondersteuning die het loutere fysieke product overstijgt, gekenmerkt door gedetailleerde datasheets bij de LM3914.Deze documenten vereenvoudigen het integratieproces in verschillende elektronische lay -outs en bieden inzichten die verder gaan dan standaardspecificaties.

Conclusie

De LM3914 is een betrouwbare en veelzijdige IC die is ontworpen voor het omzetten van analoge spanningen in intuïtieve LED -displays.De eenvoud, flexibiliteit in DOT- en BAR -modi en de mogelijkheid om maximaal 10 LED's te rijden, maken het ideaal voor toepassingen zoals batterij -indicatoren, stroommonitors en audiometers.Met zijn efficiënte ontwerp en aanpassingsvermogen blijft de LM3914 een voorkeurskeuze voor het creëren van duidelijke en effectieve visuele spanningsdisplays in een breed scala van elektronische systemen.
