LM339N Comparator: Pinout, specificaties en datasheet

Het artikel bespreekt de LM339N -comparator, gericht op de werking, toepassingen en voordelen in elektronische circuits.Het legt uit hoe de LM339N de hogere van twee spanningen bepaalt en een binair signaal uitvoert, waardoor het een waardevol onderdeel is voor besluitvormingsprocessen in elektronica.Het artikel benadrukt ook de veelzijdigheid van de LM339N in zowel enkele als dubbele leveringsactiviteiten, het efficiënte stroomverbruik en het praktische gebruik ervan in verschillende technologische en industriële omgevingen.

Catalogus

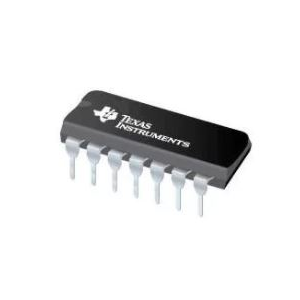

Overzicht van LM339N

De LM339N is een veelzijdige quad -spanningsvergelijker, ideaal voor zowel enkele als dubbele leveringsbewerkingen, die zich moeiteloos aanpassen over een breed spanningsverschil van 2V tot 36V.Dit wordt gewaarborgd door de VCC te handhaven op een niveau 1.5V boven de input Common-Mode-spanning.Het vermogen om het stroomverbruik efficiënt te beheren over verschillende voedingsspanningen verbetert zijn aantrekkingskracht.Bovendien maken de open-collectoruitgangen bekabelde en verbindingen mogelijk, waardoor het bereik van potentiële toepassingen aanzienlijk wordt uitgebreid.

Ontwerpspecificiteit maakt de LM339N uniek aanpasbaar voor toepassingen met één en dubbele levering, waardoor flexibiliteit wordt geboden in verschillende instellingen.In regelgevende systemen waar stabiliteit en precisie diep worden gewaardeerd, zoals industriële automatisering of telecommunicatie, dienen spanningsvergelijkers zoals de LM339N een belangrijke functie.Deze domeinen profiteren van het vermogen van de component om substantiële spanningsverschuivingen af ​​te handelen zonder de stabiliteit te verliezen.In scenario's die prioriteit geven aan de stabiliteit van systemen, verzekert het gestage stroomverbruik van de LM339N niet -aflatende prestaties te midden van spanningsschommelingen.

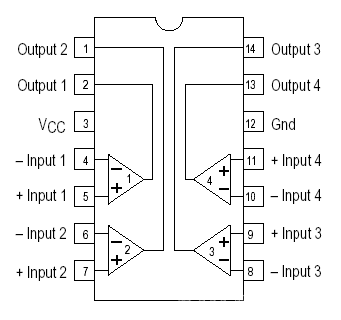

LM339N PIN -configuratie

PIN Nr.	Speldnaam	Beschrijving
1	1 -out	Uitgangspen van de comparator 1
2	2 -out	Uitgangspen van de comparator 2
3	VCC	Leveringspen
4	2in-	Negatieve invoerpen van de comparator 2
5	2in+	Positieve invoerpen van de comparator 2
6	1in-	Negatieve invoerpen van de comparator 1
7	1in+	Positieve invoerpen van de comparator 1
8	3in-	Negatieve invoerpen van de comparator 3
9	3in+	Positieve invoerpen van de comparator 3
10	4in-	Negatieve invoerpen van de comparator 4
11	4in+	Positieve invoerpen van de comparator 4
12	GND	Grond
13	4 -out	Uitgangspen van de comparator 4
14	3 -out	Uitgangspen van de comparator 3

LM339N -symbool, voetafdruk en CAD -model

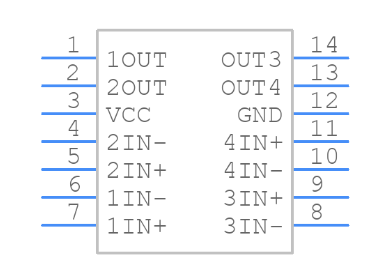

LM339N -symbool

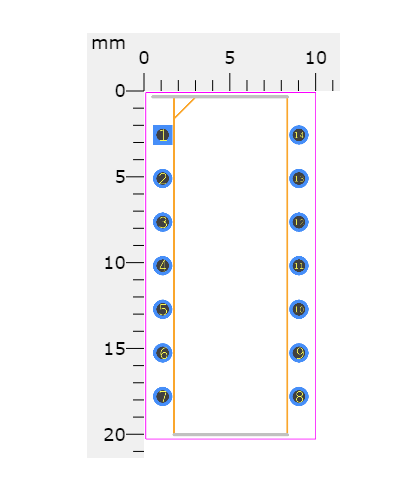

LM339N voetafdruk

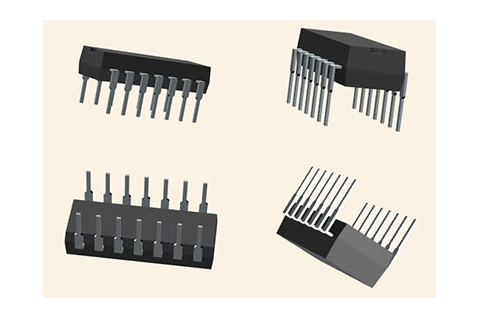

LM339N CAD -model

Kenmerken van de LM339N

• Breed voedingsbereik: Ondersteunt 2V - 36V (enkele voeding) en 1V - 18V (dubbele voeding), waardoor het zich kan aanpassen aan diverse circuitontwerpen.

• Hoge precisie: Beschikt over een lage typische offsetspanning van 2MV, ideaal voor toepassingen met een hoog nauwkeurige nauwkeurigheid zoals gevoelige meetsystemen.

• Laag stroomverbruik: Werkt met een voedingsstroom van slechts 1,1 mA, geschikt voor batterijbewerkte en energie-efficiënte apparaten.

• Minimale bias huidige fouten: Input Bias Stroom van 25NA en offsetstroom van ± 5NA Verminder de fout in precisiecircuits.

• Hoge ingangsspanningsafhandeling: Beheert gemeenschappelijke en differentiële ingangsspanningen tot de voedingsspanning, waardoor stabiliteit wordt gewaarborgd tegen invoerschommelingen.

• Logica -circuit compatibiliteit: Werkt met TTL, DTL, ECL, MOS en CMOS, vereenvoudiging van de integratie tussen digitale systemen en het verminderen van de behoefte aan extra componenten.

LM339N Technische specificaties

Type	Parameter
Statische stroom per kanaal Max.(Ma)	0,5
Uitgangsstroom min.(Ma)	6
Reactietijd (laag tot hoog) (µs)	0,3
Minimale bedrijfsspanning (V)	2
Maximale bedrijfsspanning (V)	30
Common-mode ingangsspanningsbereik (VICR) min.(V)	-
Common-mode ingangsspanningsbereik (VICR) max.(V)	3.5
Volledig	Nee
Aantal kanalen	4
Pakket/temperatuur (° C)	PDIP-14 /0 ~ 70

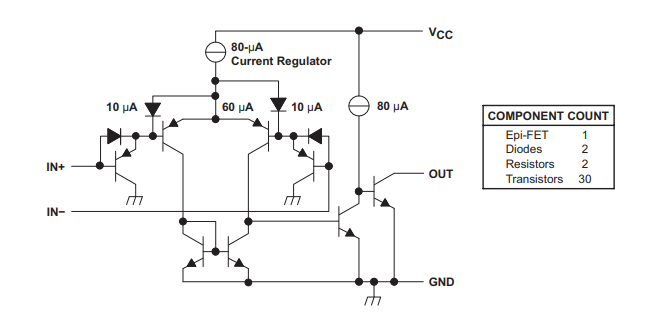

LM339N functioneel blokdiagram

Alternatieven voor de LM339N

• LM239N

• LM2901N

• LM339M/NOPB

Toepassingen van de LM339N

Industriële controlesystemen

De LM339N is een hoeksteen in industriële automatiserings- en besturingssystemen.De primaire rol is het vergelijken van spanningsniveaus met precisie- en triggeracties op basis van vooraf gedefinieerde drempels.In productieprocessen kan de LM339N bijvoorbeeld de uitgangen van de sensor volgen en bepalen of bepaalde omstandigheden, zoals temperatuur, druk of vloeistofniveaus, binnen veilige operationele limieten liggen.Wanneer een discrepantie wordt gedetecteerd, initieert het IC corrigerende acties zoals het activeren van alarmen, het stoppen van machines of het aanpassen van controleparameters.De hoge invoerimpedantie en het vermogen om bij lage spanningen te werken, maken het sterk aanpasbaar aan verschillende industriële omgevingen, van grootschalige fabrieken tot compacte controlepanelen.Door te zorgen voor stabiele werking, zelfs in barre omstandigheden zoals extreme temperaturen of elektrische ruis, ondersteunt de LM339N efficiëntie, veiligheid en betrouwbaarheid bij operaties.

Auto -elektronica

In autotoepassingen dient de LM339N als een belangrijk onderdeel voor het monitoren en besturen van meerdere systemen die goed zijn voor zowel prestaties als veiligheid.In motorbeheersystemen helpt het bijvoorbeeld om sensorgegevens te bewaken, zoals zuurstofniveaus, motortemperatuur en gasklepstand, waardoor de motor efficiënt en binnen veilige limieten werkt.Het is ook geweldig voor verlichtingssystemen, het besturen van koplampen, interieurverlichting en indicatorsignalen.De LM339N speelt een rol in veiligheidsmechanismen zoals airbag-implementatiesystemen en antiblokkeerremsystemen (ABS), waar precieze spanningsvergelijkingen voor het detecteren van potentiële problemen of het activeren van levensreddende antwoorden zijn robuuste ontwerp en betrouwbaarheid maken het een vertrouwde keuze voor automotive ontwerpenSystemen die de ontberingen van constante beweging, trillingen en fluctuerende temperaturen moeten doorstaan.

Voertuiginfotainment en instrumentclusters

Moderne voertuigen vertrouwen op infotainmentsystemen en digitale dashboards om een ​​naadloze en gebruiksvriendelijke rijervaring te bieden.De LM339N is een belangrijke rol in deze systemen en verbetert de nauwkeurigheid en responsiviteit van gegevensverwerking binnen infotainmenteenheden en instrumentclusters.In multimedia -systemen helpt het inputs uit verschillende bronnen te beheren, zoals touchscreens, spraakopdrachten en audio/videosignalen, waardoor soepele overgangen en betrouwbare werking worden gewaarborgd.In dashboardclusters draagt ​​dit bij aan de precieze visualisatie van informatie zoals snelheid, brandstofniveaus, motorstatus en navigatiegegevens.Door spanningsvergelijkingen en logische bewerkingen mogelijk te maken, zorgt de LM339N ervoor dat deze systemen zonder vertragingen of fouten functioneren, waardoor zowel het gemak van de bestuurder als de voertuigprestaties worden verbeterd.

Lichaamscontrolemodules (BCMS)

Lichaamscontrolemodules staan ​​centraal in het beheren van verschillende elektrische en elektronische functies in een voertuig, zoals stroomramen, centrale vergrendeling, stoelaanpassingen en interieur/buitenverlichting.De LM339N is diep geïntegreerd in deze modules en fungeert als een comparator die invoersignalen van schakelaars, sensoren of controllers evalueert.Wanneer een stuurprogramma bijvoorbeeld op de knop drukt om een ​​venster af te rollen, vergelijkt de LM339N het ingangssignaal met vooraf ingestelde omstandigheden en bepaalt de juiste respons zoals het activeren van de motor om het venster te verlagen.Het vermogen om efficiënt te werken bij laag vermogen en meerdere ingangen tegelijkertijd te verwerken, maakt het ideaal voor deze toepassingen.Bovendien draagt ​​zijn rol bij het waarborgen van een veilige en efficiënte stroomverdeling over de BCM bij aan het verminderen van de kans op systeemstoringen, waardoor de algehele voertuigbetrouwbaarheid wordt verbeterd.

Monitoring van de voeding

Voedingsvoorraden zijn de ruggengraat van elk elektronisch systeem, en hun stabiliteit is belangrijk om de juiste werking van componenten te waarborgen.De LM339N blinkt uit in het bewaken van de voedingslijnen, waarbij de ingangsspanningsniveaus worden vergeleken met vooraf gedefinieerde veilige reeksen.Als de spanning hieronder daalt of boven deze limieten stijgt, kan de IC een reactie activeren, zoals het afsluiten van gevoelige componenten om schade te voorkomen, een waarschuwing te signaleren of back -upsystemen te activeren.Deze mogelijkheid is belangrijk in toepassingen zoals niet -onderbroken voedingen (UPS), batterijladers en hernieuwbare energiesystemen, waarbij spanningsregeling voor het handhaven van stabiliteit en het beschermen van apparatuur.Het lage stroomverbruik en het brede spanningsbereik maken de LM339N een kosteneffectieve en efficiënte oplossing voor taken voor vermogenstoezicht.

Oscillatorcircuits

Oscillatoren worden gebruikt om periodieke signalen te genereren die dienen als timingreferenties in elektronische apparaten.De LM339N wordt vaak gebruikt bij het ontwerpen van precieze oscillatorcircuits vanwege het vermogen om spanningsniveaus te vergelijken met uitzonderlijke nauwkeurigheid.Het kan bijvoorbeeld worden geconfigureerd om vierkante golfsignalen te produceren voor gebruik in digitale klokken, signaalgeneratoren of frequentiemodulatiesystemen.Door de veelzijdigheid kan het ook functioneren in timercircuits, waar precieze intervallen nodig zijn om processen zoals vertragingsrelais, pulsbreedtemodulatie (PWM) of opeenvolgende bewerkingen in digitale systemen te regelen.De hoge snelheid van de LM339N en lage offsetspanning dragen bij aan de stabiliteit en nauwkeurigheid van deze oscillatoren.

Piekdetectie bij signaalverwerking

Het detecteren van de piekwaarde van een signaal is een functie in veel meet- en signaalverwerkingstoepassingen.De LM339N kan de maximale amplitude van een fluctuerend signaal efficiënt identificeren door de inputniveaus te vergelijken en de piekwaarde voor verdere analyse vast te houden.Deze functie is handig in systemen zoals audiosignaalverwerking, waarbij het helpt bij het identificeren van het luidste deel van een audiogolfvorm voor volume normalisatie of vervormingspreventie.Evenzo vergemakkelijkt het IC in test- en meetapparatuur nauwkeurige metingen door piekwaarden te isoleren van lawaaierige of snel veranderende signalen.Het vermogen om effectief te werken in zowel analoge als digitale systemen verbetert het nut ervan in een breed scala van piekdetectiescenario's.

Logica -niveau spanning vertaling

Veel elektronische systemen bestaan ​​uit componenten die op verschillende spanningsniveaus werken, waardoor spanningsvertaling wordt om compatibiliteit en consistente prestaties te waarborgen.De LM339N vereenvoudigt dit proces door logische niveaus te vergelijken en signalen te vertalen tussen circuitsecties met variërende spanningsvereisten.Bijvoorbeeld, in een systeem met gemengd signaal waar sommige componenten werken op 3,3 V en andere bij 5V, zorgt de LM339N ervoor dat signalen nauwkeurig worden omgezet zonder vervorming of verlies van informatie.Deze mogelijkheid wordt gebruikt in systemen zoals microcontrollers, waarbij randapparatuur en sensoren op verschillende spanningsniveaus kunnen werken.Door naadloze vertaling op het logische niveau te bieden, maakt de LM339N een soepele communicatie tussen componenten mogelijk en helpt het de algehele systeemstabiliteit te behouden.

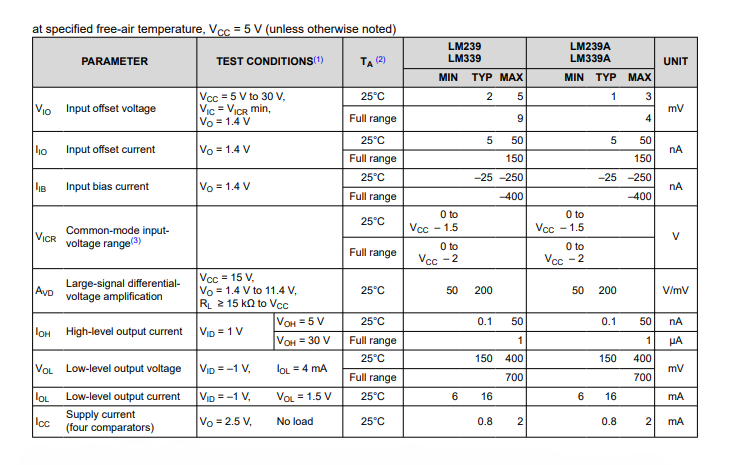

LM339N elektrische kenmerken

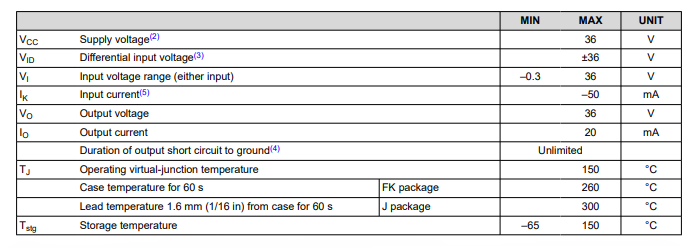

LM339N absolute maximale beoordelingen

LM339N aanbevolen bedrijfsomstandigheden

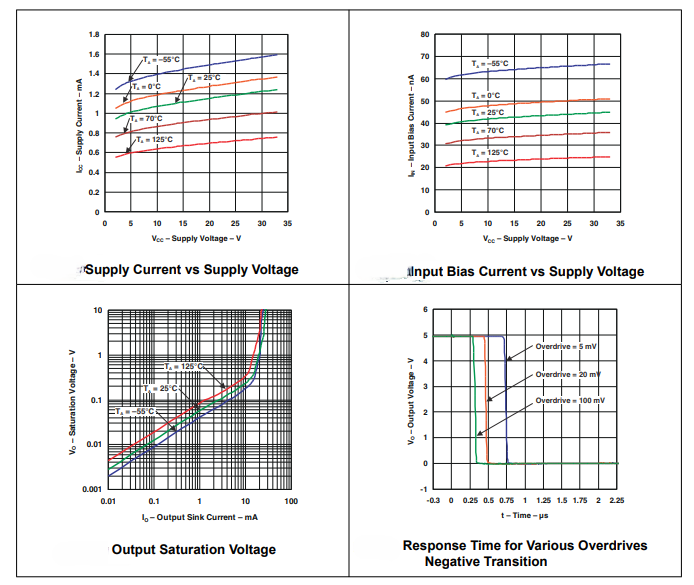

Typische prestatiekenmerken van LM339N

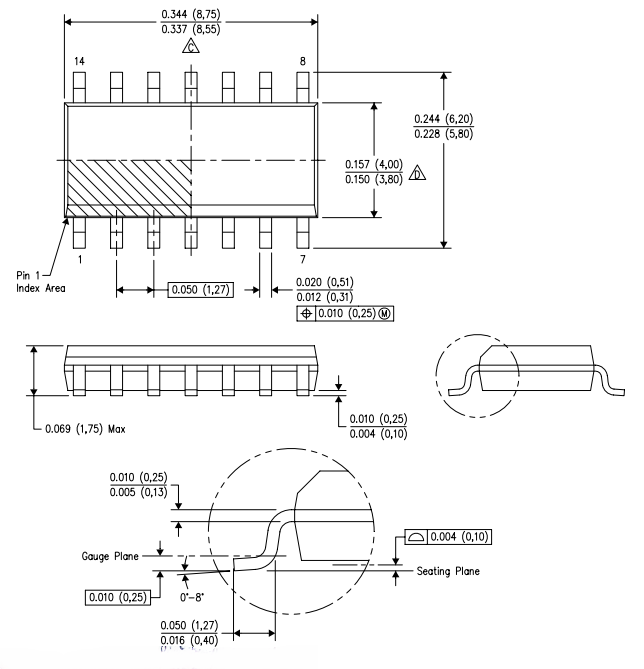

Pakket voor LM339N

LM339N Fabrikantinformatie

Texas Instruments (TI) is een toonaangevend halfgeleiderbedrijf met meer dan 30.000 werknemers die actief zijn in 35 landen.Sinds het uitvinden van het eerste functionele geïntegreerde circuit in 1958, heeft TI zich gericht op het ontwerpen en produceren van analoge en ingebedde verwerkingschips voor industrieën zoals Automotive, Telecommunications en Electronics.Het wereldwijde succes van TI wordt gedreven door zijn bekwame personeelsbestand, bekend als Tiers, die samenwerken om complexe uitdagingen op te lossen en betrouwbare, geavanceerde producten te leveren.Hun werk helpt industrieën te voldoen aan evoluerende technologische eisen en tegelijkertijd innovaties vormgeven die van invloed zijn op het dagelijkse leven.Al meer dan zes decennia blijft Ti voorop gebleven in de vooruitgang van halfgeleiders.De focus op innovatie en efficiëntie maakt het mogelijk om productieproducten te creëren die de grenzen van op siliconen gebaseerde technologie verleggen.Door innovatie en samenwerking blijft TI de industrieën beïnvloeden en verbeteren hoe mensen omgaan met technologie wereldwijd.

Datasheet PDF

LM339N -datasheets:

Materiaalset 30/mar/2017.pdf

Mult dev -datasheet 11/dec/2018.pdf

2.73 kHz.pdf
