Interrupt Service Routines (ISR's) in ingebedde systemen: concepten, belang en ontwerp

In ingebedde systemen en computergebruik spelen interrupt serviceroutines (ISR's) een rol bij het waarborgen dat kritieke taken onmiddellijk worden afgehandeld, zonder de algehele prestaties van het systeem te vertragen.ISR's zijn de sleutel tot het beheren van hardware -onderbrekingen, signalen die de onmiddellijke aandacht van de processor vereisen en ze stellen systemen in staat om reactiviteit te behouden, zelfs in veeleisende omgevingen.Dit artikel zal onderzoeken wat ISR's zijn, hoe ze werken, en best practices voor het ontwerpen van efficiënte ISR's om de systeemprestaties te stimuleren.

Catalogus

Wat is een interrupt -serviceroutine (ISR)?

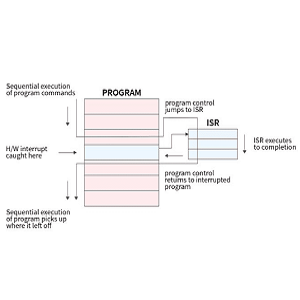

Een interrupt -serviceroutine (ISR) is een speciale functie of subroutine die is ontworpen om hardware -onderbrekingen te verwerken.Onderbrekingen treden op wanneer een externe gebeurtenis onmiddellijk aandacht van de CPU vereist, waardoor deze de huidige taak tijdelijk pauzeert en naar de ISR springt om de nieuwe gebeurtenis te beheren.Onderbrekingen kunnen bijvoorbeeld worden geactiveerd door timeroverstromen, wijzigingen in de sensorinvoer en gebruikersinvoer van randapparatuur (bijv. Knopdrukken).Zodra de interrupt is afgehandeld door de ISR, hervat de CPU zijn oorspronkelijke taak van waar hij was gebleven.Deze naadloze overgang is goed voor tijdsystemen, zodat kritieke gebeurtenissen prioriteit krijgen, terwijl vertragingen in de algemene workflow van het systeem worden geminimaliseerd.

De rol van het ISR -register bij het afhandelen van interrupt

Een belangrijk onderdeel van interrupt management is het ISR-register, dat de onderbrekingsniveaus bijhoudt die momenteel worden verwerkt en die die tijdelijk zijn gereserveerd vanwege gebeurtenissen met een hogere prioriteit.Dit is hoe het proces in detail werkt:

Interrupt Triggered: De CPU ontvangt tijdens het uitvoeren van een taak een interruptsignaal van een hardwareapparaat (bijvoorbeeld een timer -overloop of een sensorwijziging).

Contextbesparing:Om de systeemintegriteit te waarborgen, bespaart de CPU zijn huidige context door de waarden van belangrijke registers op te slaan.Hierdoor kan de CPU zijn vorige taak hervatten zodra de ISR is voltooid, zonder gegevens te verliezen.

ISR -uitvoering: De CPU springt naar de routine voor interruptservice, een aangewezen subroutine die het evenement beheert.De ISR verwerkt taken zoals leessensorgegevens, het verwerken van gebruikersinvoer of het faciliteren van communicatie met een perifeer apparaat.

Taakplanning: Zodra de ISR is voltooid, bepaalt de taakplanner van het systeem welke taak vervolgens moet worden uitgevoerd.In een preventieve kernelomgeving zal de taak met de hoogste prioriteit die klaar is om te worden uitgevoerd onmiddellijk worden uitgevoerd.

Waarom zijn ISR's belangrijk?

Interrupt Service Routines (ISR's) zijn een belangrijk mechanisme in ingebedde systemen waarmee de CPU snel kan reageren op asynchrone gebeurtenissen, een gebeurtenissen die plaatsvinden buiten de reguliere stroom van een programma.Zonder ISR's zou een systeem moeten vertrouwen op constante peiling om te controleren op deze gebeurtenissen, een proces dat zowel inefficiënt als vatbaar is voor vertragingen.Door onmiddellijke antwoorden op kritieke signalen mogelijk te maken, verbeteren ISR's de prestaties en betrouwbaarheid van ingebedde systemen, met name in tijdgevoelige toepassingen.In automotive-systemen spelen onderbrekingen bijvoorbeeld een rol in veiligheidsvoorzieningen zoals airbag-implementatie en antiblokkeerremsystemen (ABS), waar elke vertraging in de verwerkingsonderbrekingen kan leiden tot levensbedreigende resultaten.In industriële automatisering zorgen onderbrekingen ervoor dat machines onmiddellijk kunnen reageren op veranderingen in sensoren of inputs, waardoor ongevallen of dure apparatuurschade worden voorkomen.Evenzo kan op medische hulpmiddelen zoals ventilatoren of hartmonitors tijdige interruptafhandeling het verschil zijn tussen leven en dood, waardoor kritieke systemen zonder vertraging werken.

Efficiënte ISR's ontwerpen

Om de prestaties en responsiviteit van een systeem te maximaliseren, moet ISR's zorgvuldig worden ontworpen.Effectieve interrupt serviceroutine (ISR) implementatie is geweldig om te zorgen voor betrouwbaar, snel en efficiënt ingebed systeemgedrag.Hier zijn enkele best practices om te volgen bij het implementeren van ISR's in ingebedde systemen om optimale prestaties te bereiken.

Houd ISR's kort en snel

De belangrijkste regel voor het schrijven van ISR's is om ze zo kort en snel mogelijk te houden.Hoewel een ISR wordt uitgevoerd, kan de CPU geen andere taken verwerken, zodat lange of complexe routines vertragingen in de systeembewerking kunnen veroorzaken.Om dit te bereiken, vermijd het uitvoeren van lange berekeningen of het oproepen van tijdrovende functies binnen een ISR.Concentreer u in plaats daarvan op het afhandelen van de interrupt snel en niet te laden van niet-kritieke taken naar een achtergrondproces of de hoofdprogramma-lus.Dit zorgt ervoor dat de ISR efficiënt blijft en reageert op gebeurtenissen.

Minimaliseer de interruptfrequentie

Een overmatig aantal onderbrekingen kan de CPU overweldigen, wat resulteert in een interruptstorm, waarbij het systeem meer tijd besteedt aan het omgaan met interrupts dan het uitvoeren van de primaire programmataken.Dit degradeert de algehele systeemprestaties.Om de interruptfrequentie te verminderen, implementeer je hardware -ontbinding voor mechanische schakelaars om valse triggers te voorkomen die worden veroorzaakt door ruis- of stuiteringssignalen.Pas bovendien de timerintervallen aan om ervoor te zorgen dat periodieke timers geen buitensporige onderbrekingen genereren die de werking van het systeem kunnen belemmeren.

Prioriteer onderbrekingen

In ingebedde systemen met meerdere onderbrekingen is het nodig om passende prioriteitsniveaus toe te wijzen om ervoor te zorgen dat de meest kritieke gebeurtenissen eerst worden afgehandeld.De meeste moderne microcontrollers zijn voorzien van een geneste vectorinterruptcontroller (NVIC), waarmee prioriteitsniveaus voor verschillende interrupts kunnen worden ingesteld.Door prioriteit te geven aan onderbrekingen, kunt u voorkomen dat taken met een lagere prioriteit tijdgevoelige of missiekritische functies uitstellen.Deze benadering zorgt ervoor dat onderbrekingen met hoge prioriteit altijd snel worden verwerkt.

Bescherm gedeelde middelen

Wanneer een ISR en het hoofdprogramma bronnen delen, zoals variabelen, hardwaregisters of geheugenbuffers, bestaat er een risico op raceomstandigheden of gegevenscorruptie als de toegang niet correct wordt beheerd.Dit kan leiden tot onvoorspelbaar gedrag of systeemcrashes.Gebruik synchronisatiemechanismen zoals secties of semaforen om conflicten te voorkomen om de toegang tot gedeelde bronnen te beheren.Als alternatief schakel je tijdelijk onderbrekingen uit bij het openen van gedeelde bronnen om ervoor te zorgen dat het hoofdprogramma niet wordt onderbroken tijdens een bewerking.

ISR in een automotive airbagsysteem

Laten we een praktisch voorbeeld bekijken van een interrupt -serviceroutine (ISR) in een Automotive Airbag -systeem.Wanneer een auto -crash optreedt, detecteren sensoren de plotselinge vertraging en activeren ze onmiddellijk een interrupt naar de airbagbesturingseenheid (ACU).De ISR voor deze interrupt voert verschillende taken uit: het leest de sensorgegevens om de crashgebeurtenis te bevestigen, berekent de juiste timing voor airbag -implementatie en activeert het airbag -implementatiemechanisme.Dit hele proces moet binnen milliseconden worden voltooid om ervoor te zorgen dat de airbag op het juiste moment inzet om de inzittenden van het voertuig te beschermen.Als de ISR slecht is ontworpen of te lang duurt om uit te voeren, kan de airbag te laat inzetten, wat leidt tot catastrofale gevolgen.Daarom zijn de efficiëntie en snelheid van de ISR geweldig om de veiligheid en effectiviteit van het airbagsysteem te waarborgen.

Geavanceerde technieken voor interrupt management

In meer complexe systemen wordt het optimaliseren van de prestaties en efficiëntie van interrupt -serviceroutines (ISR's) belangrijk, vooral in tijdstoepassingen.Om dit te bereiken, kunt u een verscheidenheid aan geavanceerde interrupt managementtechnieken implementeren die de latentie verminderen, taken effectiever prioriteren en de algehele impact op systeemprestaties minimaliseren.Hieronder staan ​​drie belangrijke technieken die vaak in geavanceerde systemen worden gebruikt om de interruptafhandeling te verbeteren.

Geneste onderbrekingen

Geneste onderbrekingen laten onderbrekingen met een hogere prioriteit toe om de uitvoering van ISR's met een lagere prioriteit te voorkomen, zodat gebeurtenissen zonder vertraging worden behandeld.In een basisonderbrekingssysteem, zodra een ISR is geactiveerd, worden alle andere onderbrekingen uitgeschakeld totdat de huidige ISR is voltooid.Deze aanpak kan leiden tot vertragingen bij het reageren op gebeurtenissen met een hogere prioriteit als een ISR met een lagere prioriteit al aan de gang is.Door geneste interrupts in te schakelen, kan het systeem een ​​ISR met een lagere prioriteit pauzeren, de meer urgente onderbreking verwerken en vervolgens de initiële ISR hervatten zodra de taak met een hogere prioriteit is voltooid.Deze techniek verbetert de responsiviteit van het systeem, vooral in scenario's waar tijdgevoelige gebeurtenissen onvoorspelbaar plaatsvinden en prioriteit moeten krijgen.In een autosysteem moet bijvoorbeeld een sensor die plotselinge vertraging tijdens een crash detecteert, prioriteit krijgen boven minder kritieke interrupts, zoals motordiagnostiek.Het implementeren van geneste onderbrekingen vereist echter zorgvuldig ontwerp om problemen zoals prioriteitsinversie te voorkomen, waarbij taken met een lagere prioriteit hogere prioriteitstaken blokkeren als gevolg van onjuiste behandeling.

Onderbrekeren vectormabellen

Interrupt vectortabellen bieden een gestructureerde manier om meerdere soorten interrupts te beheren door een tabel te gebruiken om de juiste ISR snel te vinden voor elke specifieke interruptgebeurtenis.In eenvoudigere systemen moet de processor mogelijk door een lijst met mogelijke onderbrekingen zoeken om te bepalen welke ISR moet worden uitgevoerd, die onnodige vertragingen kan introduceren.Een interrupt vectortabel elimineert deze inefficiëntie door elk interrupttype rechtstreeks in kaart te brengen aan de overeenkomstige ISR door een vooraf gedefinieerde tabel opgeslagen in het geheugen.Wanneer een interrupt optreedt, kan het systeem onmiddellijk naar de tabel verwijzen om naar de juiste ISR te springen, de latentie te verminderen en de algehele prestaties te verbeteren.Deze techniek is nuttig in systemen met tal van randapparatuur, waarbij meerdere onderbrekingen uit verschillende bronnen snel en efficiënt moeten worden behandeld.In een microcontroller die een automotive airbagsysteem beheert, kunnen er bijvoorbeeld onderbrekingen zijn voor crashsensoren, veiligheidsgordelssensoren en diagnostische waarschuwingen.Een interrupt vectortabel zorgt ervoor dat elk van deze interrupts wordt geleid naar de juiste ISR zonder onnodige verwerkingsvertragingen.

Uitgestelde interruptafhandeling

Uitgestelde interruptafhandeling omvat het splitsen van het interruptafhandelingsproces in twee delen: een tijdkritische sectie die binnen de ISR wordt uitgevoerd en een niet-kritische sectie die kan worden uitgesteld tot een achtergrondproces.Deze techniek is waardevol in systemen waar ISRS zo snel mogelijk moet worden uitgevoerd om te voorkomen dat andere interrupts worden geblokkeerd.De ISR voert alleen de meest dringende taken uit, zoals leessensorgegevens of het erkennen van het interruptsignaal voordat u verlaat.Niet-kritische taken, zoals logboekgegevens of gedetailleerde berekeningen uitvoeren, worden uitgesteld naar een afzonderlijk achtergrondproces dat wordt uitgevoerd wanneer het systeem inactief of minder druk is.Deze benadering minimaliseert de tijd die wordt besteed binnen de ISR, vermindert de algehele interruptlatentie en zorgt ervoor dat het systeem reageert op nieuwe interrupts.In een Automotive Airbag-systeem kan de ISR bijvoorbeeld onmiddellijk omgaan met crashdetectie en de implementatie van de airbag-airbag onmiddellijk, terwijl de gebeurtenisdetails of het uitvoeren van systeemdiagnostiek worden uitgesteld tot een achtergrondtaak met een lagere prioriteit.Uitgestelde interruptafhandeling vereist echter zorgvuldige taakplanning om ervoor te zorgen dat uitgestelde taken tijdig worden voltooid en zich niet ophopen, waardoor mogelijk vertragingen van het systeem veroorzaken.
