IR -sensorhandleiding met werkende principe, toepassingen, typen en vergelijking met PIR -sensoren

Deze gids legt uit wat een infrarood (IR) sensor is en hoe deze werkt.Het laat zien hoe IR -sensoren warmte, beweging of nabijgelegen objecten kunnen detecteren zonder ze aan te raken.De gids introduceert ook de delen van een IR -sensor en hoe deze onzichtbaar licht verzendt en ontvangt.U leert over verschillende soorten IR -sensoren en waarvoor elk wordt gebruikt.Er is ook een eenvoudig circuitvoorbeeld om u te helpen zien hoe IR -sensoren worden gebruikt om objecten te detecteren.De gids vergelijkt IR- en PIR -sensoren, geeft hun goede en slechte punten weer en geeft voorbeelden van waar IR -sensoren worden gebruikt.

Catalogus

Wat is een IR -sensor?

Een infrarood (IR) -sensor is een elektronisch apparaat dat infraroodstraling detecteert, een onzichtbaar type licht dat objecten natuurlijk uitstralen als ze boven absolute nul staan.De sensor gebruikt deze straling om beweging te detecteren, temperatuurveranderingen te meten of de aanwezigheid van objecten in de buurt te herkennen.Een IR -sensor bestaat uit twee delen: een IR -emitter (meestal een LED) die infraroodlicht verzendt, en een IR -ontvanger (zoals een fotodiode of fototransistor) die het gereflecteerde licht vangt.Wanneer een object voor de sensor passeert, reflecteert het het uitgezonden licht terug naar de ontvanger, waardoor een signaal wordt geactiveerd.

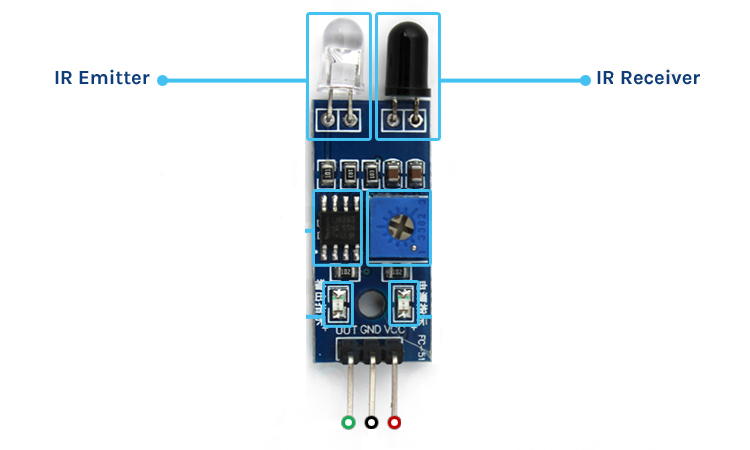

Figuur 2. IR -sensor met IR -emitter en IR -ontvanger

Hoe werkt een IR -sensor?

Een infrarood (IR) sensor werkt door een combinatie van een IR -LED en een fotodiode te gebruiken om de aanwezigheid van een object te detecteren.Zoals getoond in het diagram, straalt de IR LED een straal infraroodlicht uit in een specifieke richting.Wanneer een object op het pad van deze balk komt, wordt het infraroodlicht weerspiegeld van het oppervlak van het object.

Dit gereflecteerde IR -licht wordt vervolgens ontvangen door de fotodiode, die naast de IR -LED binnen de sensorkodule wordt geplaatst.De fotodiode is gevoelig voor infraroodstraling en genereert een elektrisch signaal wanneer het het gereflecteerde licht detecteert.

De IR -sensor verwerkt dit signaal om te bepalen of een object aanwezig is.De sterkte en hoek van het gereflecteerde licht kunnen ook een indicatie geven van de afstand of oppervlakte -eigenschappen van het object.Met dit principe kunnen IR -sensoren op grote schaal worden gebruikt in verschillende toepassingen, zoals nabijheidsdetectie, obstakeldetectie en automatische verlichtingssystemen.

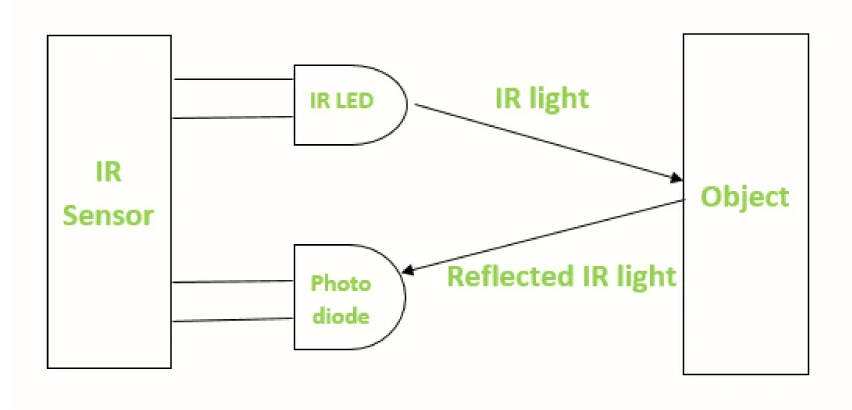

Figuur 3. Werkprincipe van een infrarood (IR) sensor

IR -sensormodule

Een IR-sensormodule is een compact, kant-en-klare bord die alle belangrijke componenten van een infrarood (IR) sensor integreert, inclusief een emitter, een ontvanger en ondersteunende controlelectronica.Dit ontwerp vereenvoudigt de implementatie van IR -detectie in verschillende elektronische projecten, waardoor het toegankelijk is voor beginners en handig voor snelle prototyping.

De kerndelen van de module omvatten een IR LED (die fungeert als de emitter), a fotodiode of fototransistor (dienend als de ontvanger), a comparator circuit (meestal gebouwd met behulp van een operationele versterker), a potentiometer (gebruikt om de detectiegevoeligheid aan te passen), en een Indicator LED (die oplicht wanneer de sensor een object detecteert).Deze componenten werken samen om de aanwezigheid van objecten te detecteren op basis van de weerspiegeling van IR -licht.

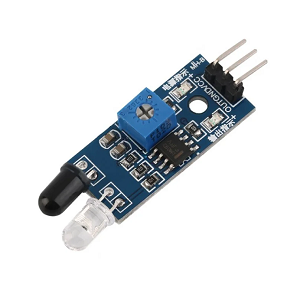

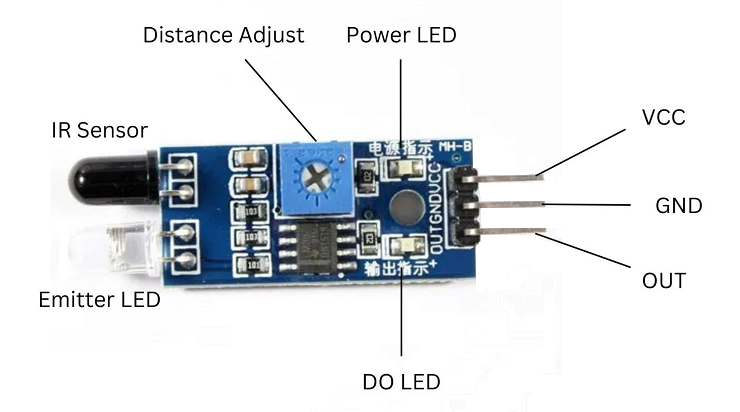

Figuur 4. IR -sensorgodule en zijn componenten

De module beschikt over drie hoofdpennen voor connectiviteit: VCC, die stroom levert (meestal 3,3 V of 5V), GND voor grond, en UIT voor het digitale uitgangssignaal.Wanneer een object binnen het detectiebereik wordt geplaatst en het uitgezonden IR -licht terugbrengt naar de sensor, wordt het signaal door de comparator verwerkt.Als het gereflecteerde signaal een bepaalde drempel overtreft, voert de module een hoog signaal uit op de uit -pin, waardoor het gemakkelijk is om te communiceren met microcontrollers zoals Arduino of Raspberry Pi.

Sommige IR -sensorkodules omvatten ook filters om de impact van omgevingslicht te verminderen, waardoor hun betrouwbaarheid in verschillende omgevingen wordt verbeterd.Met typische detectiebereiken tot 20 cm en een laag stroomverbruik (meestal minder dan 25 mA), zijn deze modules efficiënt, compact en goed geschikt voor kleinschalige projecten, educatieve doeleinden en hobby-elektronica.

Soorten IR -sensoren

IR -sensoren kunnen worden gegroepeerd door hoe ze werken en wat ze detecteren.Elk type past bij verschillende taken.

Actieve IR -sensoren

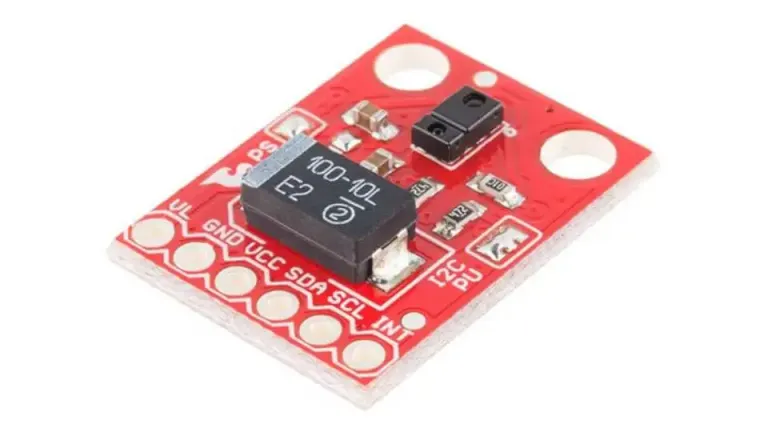

Figuur 5. Actieve IR -sensormodule

Actieve infrarood (IR) sensoren werken door infraroodlicht uit te zenden en de reflectie van nabijgelegen objecten te detecteren.Bovenstaande figuur toont een typische actieve IR -sensormodule, die een IR -emitter en ontvanger omvat, samen met verschillende verbindingspinnen voor eenvoudige integratie in elektronische circuits.Deze sensoren zijn nuttig in toepassingen zoals nabijheidsdetectie, lijnvolling robots en automatische deuren.Hun vermogen om snel objecten in de buurt te detecteren, maakt ze ideaal voor feedbacksystemen.Actieve IR-sensoren staan ​​bekend om hun snelheid en betrouwbaarheid, vooral in omgevingen waar lichtomstandigheden en oppervlakte-reflectiviteit consistent en goed gecontroleerd zijn.Dit maakt hen een populaire keuze in robotica en automatisering.

Passieve infraroodsensoren (PIR)

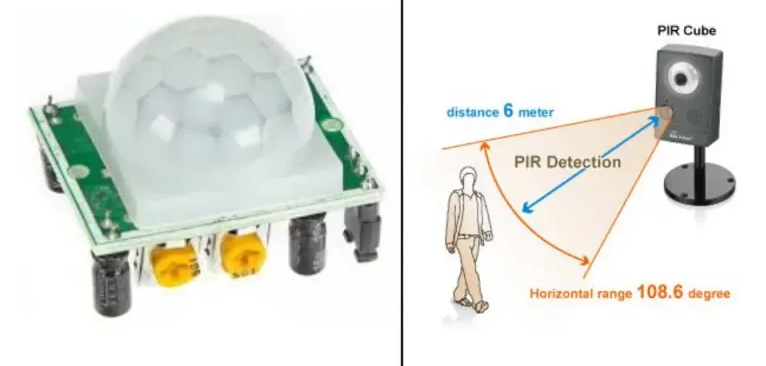

Figuur 6. Passieve infraroodsensor (PIR) en zijn detectiemechanisme

Passieve infrarood (PIR) sensoren werken door veranderingen in infraroodstraling te detecteren die worden uitgestoten door warme objecten, zoals mensen of dieren.In tegenstelling tot actieve sensoren stoten ze zelf geen licht uit.De bovenstaande afbeelding illustreert een typische PIR -sensormodule aan de linkerkant en een diagram rechts laat zien hoe het beweging binnen een bepaald bereik en hoek detecteert, meestal tot 6 meter met een horizontale dekking van ongeveer 108,6 graden.PIR -sensoren worden veel gebruikt in toepassingen zoals bewegingsdetectoren, beveiligingssystemen en automatische verlichting.Omdat ze alleen reageren op veranderingen in thermische energie, zijn ze zeer energiezuinig en ideaal voor installaties op lange termijn of batterijen.Hun eenvoud en betrouwbaarheid maken hen een go-to-keuze voor het detecteren van elke aanwezigheid in zowel residentiële als commerciële omgevingen.

Thermische IR -sensoren

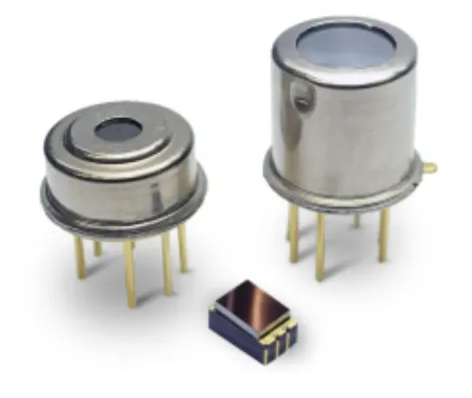

Figuur 7. Thermische infrarood (IR) sensoren

Thermische infrarood (IR) sensoren werken door het meten van de warmte of thermische straling, uitgestoten door objecten.In tegenstelling tot actieve of passieve IR -sensoren, zijn ze niet afhankelijk van gereflecteerd infraroodlicht.In plaats daarvan voelen ze temperatuurvariaties direct, waardoor ze in staat zijn om thermische afbeeldingen te produceren.De bovenstaande afbeelding toont verschillende soorten thermische IR -sensoren, die variëren in grootte en gevoeligheid, afhankelijk van hun specifieke toepassing.Deze sensoren worden gebruikt op gebieden zoals medische diagnostiek, brandbestrijding en industriële temperatuurbewaking.In de geneeskunde helpen ze abnormale warmtepatronen in het lichaam te detecteren;In brandbestrijding stellen ze de respondenten in staat om door rook te kijken en hotspots te identificeren;En in industriële omgevingen helpen ze bij het bewaken van machines voor oververhitting of inefficiënties.Omdat ze temperatuurverschillen over een oppervlak of oppervlak kunnen visualiseren, zijn thermische IR -sensoren waardevol voor veiligheidsbeoordelingen, diagnostiek en complexe thermische analysetaken.

Quantum IR -sensoren

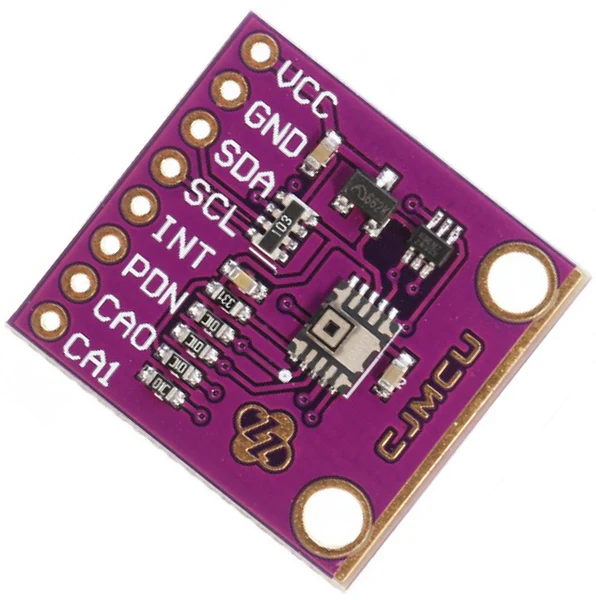

Figuur 8. Quantum IR -sensormodule

Quantum Infrared (IR) sensoren zijn zeer geavanceerde hulpmiddelen die warmte of infraroodlicht kunnen detecteren, met grote nauwkeurigheid.Ze gebruiken speciale materialen zoals Mercury Cadmium Telluride (HGCDTE) of Indium -antimonide (INSB) om kleine hoeveelheden infraroodergie te voelen.Deze sensoren zijn veel gevoeliger dan gewone, wat betekent dat ze zeer kleine veranderingen in temperatuur of licht kunnen oppakken.Omdat ze zo gevoelig zijn, moeten kwantum -IR -sensoren erg koud blijven om goed te werken.Daarom komen ze vaak met speciale koelsystemen.Deze koelonderdelen maken de sensoren duurder en moeilijker te gebruiken, maar ze helpen de sensoren ook zeer nauwkeurige resultaten te geven.

Quantum IR -sensoren worden meestal gebruikt in gebieden waar gewone sensoren niet goed genoeg zijn.Ze worden bijvoorbeeld gebruikt in ruimteonderzoek om naar verre sterren en planeten te kijken.Het leger gebruikt ze voor nachtzicht en toezicht.In figuur 8 ziet u een klein sensorbord, zoals die welke worden gebruikt voor infrarooddetectie.Dit bord is een goed voorbeeld van hoe dit soort sensoren zijn ingebouwd in elektronische apparaten.Hoewel ze complex en duur zijn, zijn kwantum-IR-sensoren erg nuttig in belangrijke en hightech velden.

Fotodiode IR -sensoren

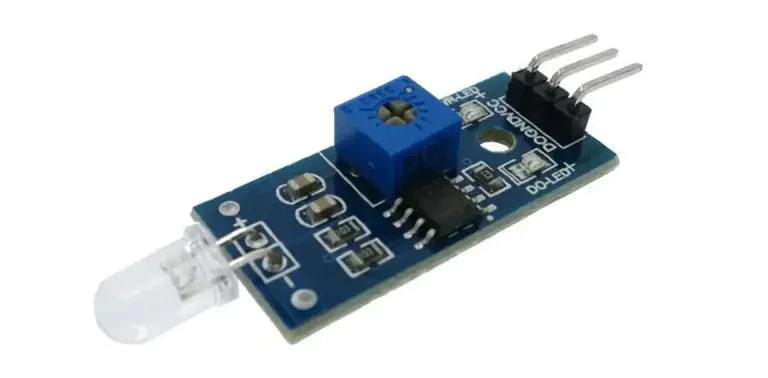

Figuur 9. Op fotodiode gebaseerde IR-sensormodule

Fotodiode infrarood (IR) sensoren zijn eenvoudige maar zeer nuttige apparaten.Ze werken door infraroodlicht te maken in een elektrisch signaal.Wanneer IR -straling de fotodiode raakt, creëert deze een kleine stroom die kan worden gemeten.Deze sensoren reageren zeer snel, waardoor ze perfect zijn voor situaties waar snelle respons belangrijk is.Fotodiode IR -sensoren worden op veel dagelijkse apparaten gebruikt.Ze worden bijvoorbeeld gevonden in afstandsbedieningen, waar ze helpen signalen naar tv's en andere elektronica te verzenden.Ze worden ook gebruikt in optische encoders om beweging en positie in machines te meten.

Een ander belangrijk gebruik is in gegevensoverdracht, waar informatie wordt verzonden met behulp van licht.Zoals getoond in figuur 9, zijn deze sensoren meestal klein en eenvoudig van ontwerp.Maar hoewel ze er eenvoudig uitzien, zijn ze betrouwbaar en werken ze met hoge snelheden.Dit maakt hen een populaire keuze in zowel thuiselektronica als industriële machines.

IR -sensorcircuit

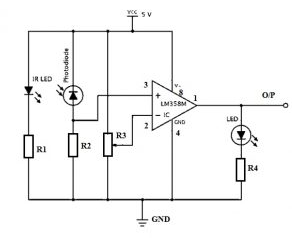

Figuur 10. IR -sensorcircuitdiagram

Dit IR-sensorcircuit is ontworpen om obstakels te detecteren met behulp van eenvoudige elektronische componenten zoals een IR-LED, een fotodiode, een operationele versterker (OP-AMP) zoals de LM358, een gewone LED en een potentiometer.De IR -LED zendt continu onzichtbaar infraroodlicht uit.Wanneer een object voor de sensor komt, reflecteert een deel van dit IR -licht van het object en bereikt het fotodiode.De fotodiode detecteert het gereflecteerde infraroodlicht.Naarmate meer IR -licht de fotodiode raakt, neemt de weerstand ervan af.Deze verandering in weerstand veroorzaakt een variatie in spanning over een weerstand die in serie is verbonden met de fotodiode.Deze verschillende spanning dient als een van de ingangen naar de op-amp.

De operationele versterker in het circuit werkt als een vergelijker.Het vergelijkt twee ingangsspanningen: een van de fotodiode -zijde en de andere van een referentiespanning ingesteld door een potentiometer.Wanneer de spanning van de fotodiode de referentiespanning overschrijdt, schakelt de OP-AMP-uitgang naar een hoge toestand.Deze hoge uitgang draait een zichtbare LED aan, wat aangeeft dat een object is gedetecteerd.De potentiometer wordt gebruikt om de gevoeligheid van de sensor aan te passen.Door de referentiespanning in te stellen, kunt u het circuit verfijnen om te werken onder verschillende verlichtingsomstandigheden of bij verschillende detectieafstanden.

In deze configuratie worden de IR -LED en fotodiode geplaatst tegenover elkaar, bekend als een directe incidentieopstelling.Met deze uitlijning kan de fotodiode normaal IR -licht rechtstreeks rechtstreeks ontvangen.Wanneer een object de IR -straal onderbreekt of reflecteert, verandert de hoeveelheid licht die de fotodiode bereikt.Het circuit detecteert deze verandering en activeert de uitgang LED dienovereenkomstig.

IR vs. PIR -sensoren

Zowel IR- als PIR -sensoren detecteren infraroodergie, maar ze werken anders en dienen verschillende doeleinden.Hier is een vergelijking van IR- en PIR -sensoren in termen van functie, bereik en gebruik:

Aspect	IR -sensor (infrarood)	PIR -sensor (passief Infrarood)
Bedrijfstype	Actief - zendt IR -licht uit en detecteert zijn reflectie	Passief - detecteert IR -straling op natuurlijke wijze uitgestoten door warm objecten
Werkprincipe	Zendt infrarood uit via een IR -LED- en Senses -reflecties met behulp van een fotodiode	Gebruikt een pyro -elektrische sensor om veranderingen in thermisch op te merken IR -straling
Detectiedoelstelling	Detecteert elk object dat IR weerspiegelt, ongeacht warmte	Pakt specifiek beweging op van warm-body objecten zoals mensen of dieren
Lichtemissie	Zendt actief infraroodlicht uit in het bijna-ir-spectrum	Zendt geen licht uit;detecteert passief veranderingen in de omgeving
Toepassingen	Gebruikelijk in objectdetectie, lijnvolgers, tellers en Bereikdetectie	Gebruikt in bewegingsdetectie voor beveiliging, verlichtingscontrole, en energiebesparende systemen
Detectiebereik	Over het algemeen kort, ongeveer 2-20 cm, hoewel dit kan zijn uitgebreid met lenzen	Omvat grotere gebieden, meestal 3-10 meter, uit te schakelen naar 15 meter met optica
Gezichtsveld	Smal en gefocust;Vereist directe lijn van zicht	Breed gezichtsveld, meestal tussen 90 ° en 180 ° horizontaal
Stroomverbruik	Matig - constant vermogen dat nodig is voor IR LED	Zeer laag-goed geschikt voor toepassingen op batterijen aangedreven
Reactietijd	Snelle en onmiddellijke objectdetectie	Langzamer hangt af van beweging over detectiezones
Omgevingsgevoeligheid	Kan worden beïnvloed door lichtniveaus, stof en oppervlak reflectiviteit	Gevoelig voor temperatuurveranderingen en bewegende warme lucht
Signaaluitgangstype	Analoge of digitale signalen op basis van lichte reflectie intensiteit	Voert meestal digitaal hoog/laag uit op basis van gedetecteerde beweging
Uitvoerstabiliteit	Kan variëren als gevolg van verschillen in objectkleur, glans of verlichting	Blijft stabiel tenzij de beweging wordt gedetecteerd
Detectie in duisternis	Werkt efficiënt in volledige duisternis	Functioneert gelijk in zowel licht als donker omdat het detecteert Verwarm, niet licht
Temperatuurafhankelijkheid	Niet beïnvloed door de temperatuur van het object	Vereist een warmtecontrast tussen het doelwit en achtergrond
Richtingsgevoeligheid	Detecteert alles rechtstreeks op het pad van zijn balk	Reageert alleen op beweging die meerdere detectiezones oversteekt
Interferentietolerantie	Vatbaar voor interferentie van zonlicht en glanzend oppervlakken	Kan valselijk activeren door warmtebronnen zoals zonlicht of Warme luchtstromen
Grootte en integratie	Kleine en gemakkelijk in te sluiten in robotica of elektronica	Vaak groter vanwege de Fresnel -lens en sensor componenten
Onderhoud	Laag onderhoud, maar af en toe schoonmaken van de lens kan zijn nodig	Ook laag, maar kan afbreken in stoffige of luchtige omgevingen
Gebruiksgemak	Eenvoudig te configureren met afstemmingsknoppen of microcontroller steun	Eenvoudig in te stellen, meestal plug-and-play met digitaal uitvoer
Veel voorkomende modules	TCRT5000, Sharp GP2Y0A21YK en andere IR-emitter-detector paren	HC-SR501, AM312 en RE200B-gebaseerde PIR-modules

Voor- en nadelen van IR -sensoren

Voordelen

• Werk zonder fysiek contact: infrarood (IR) -systemen werken zonder de noodzaak van directe fysieke interactie, waardoor ze ideaal zijn voor toepassingen zoals touchless bedieningselementen, sensoren en communicatieapparaten.

• Snelle responstijd (milliseconden): IR-sensoren en systemen kunnen veranderingen detecteren en reageren binnen milliseconden, waardoor ze geschikt zijn voor hogesnelheidstoepassingen, zoals objectdetectie of afstandsbediening.

• Klein en gemakkelijk te installeren: IR -componenten zijn compact in grootte, waardoor flexibele integratie in verschillende apparaten en systemen mogelijk is, wat vaak minimale installatie -inspanning of ruimte vereist.

• Laag stroomgebruik: infraroodsystemen verbruiken relatief weinig elektrisch vermogen, waardoor ze energiezuinig en geschikt zijn voor batterijbewerkte of draagbare apparaten.

• BESTESTERD VOOR ELEKTRISCHE RONKE: Omdat IR -signalen optisch zijn in plaats van elektrisch, zijn ze minder vatbaar voor interferentie van elektromagnetische ruis, wat de signaalbetrouwbaarheid in elektrisch lawaaierige omgevingen verbetert.

Nadelen

• Beperkte bereik (meestal onder 1 meter): IR-systemen werken over het algemeen over korte afstanden, vaak minder dan een meter, die het gebruik ervan in langetermijncommunicatie of detectietoepassingen beperkt.

• Gevoelig voor omgevingslicht: sterke bronnen van omgevingslicht, vooral zonlicht, kunnen interfereren met IR -signalen, wat leidt tot verminderde nauwkeurigheid of prestaties in fel verlichte omgevingen.

• Kan worden geblokkeerd door rook, stof of donkere oppervlakken: infraroodsignalen kunnen worden geabsorbeerd of verspreid door rook, stof of niet-reflecterende donkere oppervlakken, die signaalverlies of verminderde sensoreffectiviteit kunnen veroorzaken.

• Reflecties kunnen onjuiste metingen veroorzaken: glanzende of reflecterende oppervlakken kunnen IR -signalen onvoorspelbaar stuiteren, wat leidt tot valse metingen of interferentie bij de nauwkeurigheid van de meting en detectie.

• Langzamer en kortere afstand voor gegevensoverdracht in vergelijking met RF-systemen: in vergelijking met de communicatie van de radiofrequentie (RF) bieden IR-systemen doorgaans lagere gegevensoverdrachtssnelheden en kortere transmissiebereiken, waardoor hun toepassing wordt beperkt in high-speed of langeafstandsgegevensoverdracht.

• Krachtige IR-bronnen kunnen schadelijk zijn voor de ogen: sterke infraroodemissies, vooral uit bronnen met hoge intensiteit zoals IR-lasers of LED's, kunnen veiligheidsrisico's vormen en mogelijk het gezichtsvermogen beschadigen met langdurige of directe blootstelling.

Toepassingen van IR -sensoren

Beveiliging

Infrarood (IR) sensoren helpen plaatsen veilig te houden.Ze kunnen voelen wanneer iemand in de buurt beweegt en lichten aanzet of een alarm afzet.Deze sensoren worden vaak gebruikt in huizen, kantoren en winkels om inbraken te stoppen.Ze kunnen zelfs in het donker werken, dus ze zijn geweldig voor het gebruik van 's nachts.Sommige camera's gebruiken IR om ook in het donker te zien.Omdat IR -sensoren niets hoeven aan te raken om te werken, zijn ze een slimme en veilige manier om mensen en eigendommen te helpen beschermen.

Robotica

Robots gebruiken IR -sensoren om te 'zien' en veilig te bewegen.Deze sensoren helpen robots te weten wanneer er iets voor hen ligt, zodat ze er niet tegenkomen.Sommige robots volgen lijnen op de grond met behulp van IR om het verschil tussen kleuren te vertellen.IR helpt ook om robots op koers te blijven en niet van randen te vallen.Omdat IR -sensoren snel werken en niets hoeven aan te raken, zijn ze erg nuttig om robots slim en veilig te maken.

Gezondheidszorg

In ziekenhuizen en klinieken helpen IR -sensoren artsen en verpleegkundigen de gezondheid van mensen te controleren zonder ze aan te raken.IR -thermometers kunnen uw temperatuur nemen door alleen op uw voorhoofd te wijzen.Sommige machines gebruiken IR om te kijken hoe mensen ademen terwijl ze slapen.IR -camera's kunnen warme en koude plekken op het lichaam tonen, wat helpt bij het vinden van verwondingen of infecties.Deze sensoren zijn schoon, snel en veilig, daarom worden ze tegenwoordig in veel medische hulpmiddelen gebruikt.

Industrie

Fabrieken gebruiken IR -sensoren om dingen soepel en veilig te laten werken.Deze sensoren kunnen items op een bewegende riem tellen of controleren of een machine te heet wordt.Ze kunnen ook snel vuur of vlammen zien, wat helpt om ongevallen te stoppen.Omdat IR -sensoren niets hoeven aan te raken, gaan ze langer mee en werken goed op vuile of luidruchtige plaatsen.Ze helpen werk sneller, veiliger en betrouwbaarder te maken in vele soorten industrieën.

Omgeving

IR -sensoren helpen voor het milieu te zorgen.Ze kunnen gaslekken of branden zien voordat mensen ze opmerken.In bossen worden ze gebruikt om te letten op bosbranden.Ze kunnen ook helpen bij het bijhouden van vervuiling door veranderingen in temperatuur of gas in de lucht te vinden.Deze sensoren werken zonder iets aan te raken en kunnen plaatsen bereiken die moeilijk zijn voor mensen om te bereiken.Het zijn nuttige hulpmiddelen om het milieu schoon en veilig te houden.

Beeldvorming

IR -sensoren worden gebruikt in speciale camera's die warmte zien in plaats van licht.Deze camera's laten zien wat heet is en wat koud is, zelfs in het donker.Brandweerlieden gebruiken ze om mensen in rokerige gebouwen te vinden.Politie- en reddingsteams gebruiken ze 's nachts om mensen te zoeken.IR -camera's worden ook in huizen gebruikt om plaatsen te vinden waar warmte ontsnapt.Dit helpt energie te besparen.

Mededeling

IR -sensoren kunnen ook kleine hoeveelheden informatie tussen apparaten verzenden.Dit is hoe een afstandsbediening met een tv praat.Sommige telefoons en laptops gebruiken IR om bestanden heen en weer te verzenden.Hoewel andere technologieën zoals Bluetooth nu vaker voorkomen, wordt IR nog steeds gebruikt als u iets eenvoudigs, goedkoops en veilig wilt.Het werkt het beste wanneer de apparaten dichtbij zijn en tegenover elkaar staan.Het is een snelle manier voor machines om gegevens zonder draden te delen.

Conclusie

IR -sensoren helpen objecten, warmte en beweging te detecteren zonder iets te hoeven aanraken.Ze gebruiken hiervoor onzichtbaar infraroodlicht.Sommige IR -sensoren sturen licht uit en wachten tot het terug stuitert.Anderen detecteren gewoon warmte van mensen of dingen.Deze sensoren zijn klein, snel en gebruiken zeer weinig kracht.Ze worden gebruikt op veel plaatsen zoals huisalarmen, robotnavigatie, medische hulpmiddelen, fabrieksmachines en zelfs in telefoons of afstandsbedieningen.Hoewel ze problemen kunnen hebben met zonlicht of korte afstand, zijn IR -sensoren nog steeds zeer behulpzaam en worden ze veel gebruikt in het dagelijks leven en technologie.
