IC 7447: BCD tot 7-segment convertershandleiding

De IC 7447 wordt voornamelijk gebruikt voor het omzetten van binair gecodeerde decimalen (BCD) -gegevens in signalen die displays van 7 segment kunnen aansturen.Deze chip maakt het mogelijk om visueel getallen van 0 tot 9 op deze displays weer te geven door BCD -ingangen te verwerken en te vertalen in overeenkomstige uitgangen.Dit artikel onderzoekt de gedetailleerde functies, pin -configuratie en operationele functies van de IC 7447, die waardevolle inzichten biedt voor iedereen die zich bezighoudt met moederbordprojecten.

Catalogus

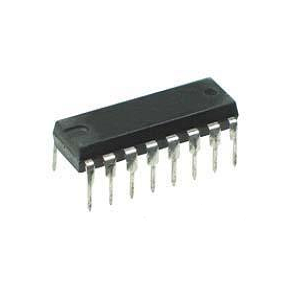

Overzicht van IC 7447

De IC 7447 staat als een bepalende stuk in de 74xx -logische familie, vaak gebruikt in een spectrum van digitale toepassingen, waaronder rekenmachines, tellers, klokken en meetsystemen.De primaire functie ervan is de decodering van BCD-ingangen (binair gecodeerde decimaal) voor displays van 7 segment, waardoor de conversie van binaire gegevens in gemakkelijk interpreteerbare formaten wordt vergemakkelijkt.Inkapseld in een 14-pins dual-in-line pakket, en met een 15V open collectoruitgang, vertaalt dit IC een vierbit binaire reeks in decimale nummers variërend van 0 tot 9.

De rechtlijnigheid en betrouwbaarheid van de IC 7447 stellen het als basiscomponent in digitale circuits wereldwijd vast.In digitale klokken en tellers maakt deze IC de duidelijke presentatie van numerieke gegevens voor duidelijkheid en precisie in technologie mogelijk.Binnen complexe systemen zoals multifunctionele meetapparaten kan het begrip van timing en logische sequencing de prestaties beïnvloeden, vaardigheden die meestal worden gerijpt tijdens iteratieve testen.De mogelijkheid om deze subtiliteiten te onderscheiden en te navigeren, verhoogt eenvoudige implementatie -inspanningen naar mogelijkheden voor ontwerp- en efficiëntie -optimalisatie.

Technisch gezien vergemakkelijkt de IC 7447 de effectieve gegevensrepresentatie, die dient als een brug tussen ruwe binaire inputs en het expressieve potentieel van decimale aantallen.Deze vertaling is niet slechts een technische taak, maar verbetert de interactie met apparaten.Kleine aanpassingen in de implementatie, zoals het wijzigen van de aandrijfstroom voor displays, kunnen de uitgangskwaliteit en de levensduur van de componenten enorm veranderen, wat de essentie van empirisch en iteratief leren in elektronica benadrukt.

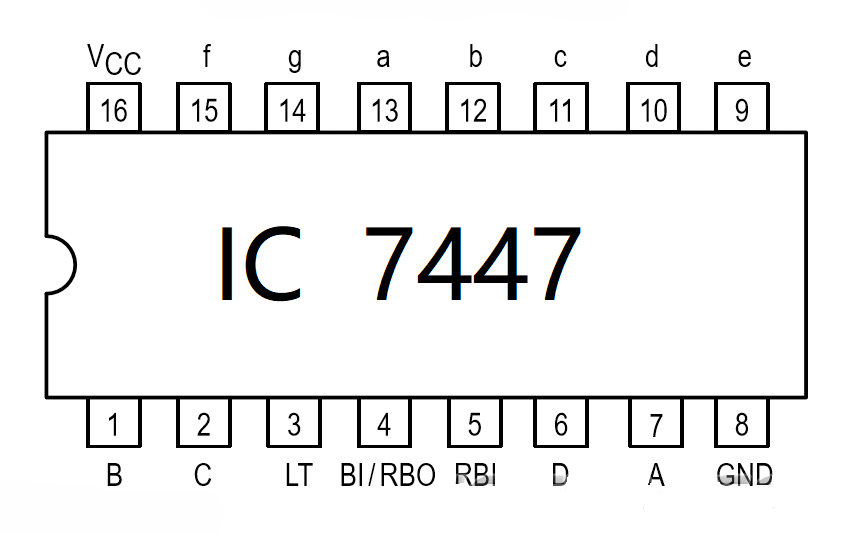

IC 7447 PIN -configuratie

PIN NR	Beschrijving
1	BCD B Input
2	BCD C -invoer
3	Lamptest
4	RB -uitgang
5	RB -invoer
6	BCD D -invoer
7	Bcd een input
8	Grond
9	7-segment E-uitgang
10	7-segment D-uitgang
11	7-segment C-uitgang
12	7-segment B-uitgang
13	7-segment A-uitvoer
14	7-segment G-uitgang
15	7-segment F-uitvoer
16	VCC - Positieve levering

Hoe IC 7447 functioneert in digitale circuits?

Een stuurprogramma -circuit is een type combinatielogica dat is ontworpen om meerdere ingangssignalen te vertalen in specifieke uitgangen.Het belangrijkste doel is om ervoor te zorgen dat de uitgangen nauwkeurig overeenkomen met de invoerwaarden op een systematische en voorspelbare manier.De IC 7447, een BCD-to-7-segment decoder, voert deze functie bijvoorbeeld uit door binair gecodeerde decimale (BCD) ingangen om te zetten in visueel herkenbare decimale uitgangen.Dit proces is gebaseerd op de principes van Booleaanse algebra en de werking van logische poorten om deze conversies efficiënt uit te voeren.

De functionaliteit van een display met 7 segment omvat een eenvoudige relatie tussen inputs en uitgangen.Het systeem neemt vier invoerlijnen op, die de decoder verwerkt om zeven uitvoerlijnen te regelen.Binnen de IC 7447 vertaalt de decoder de BCD-invoergegevens in een indeling dat direct het display van 7 segment stuurt.Elke invoercombinatie wordt vooraf toegewezen om specifieke segmenten van het display te verlichten, waardoor de gewenste nummers of tekens worden gevormd.Deze mapping zorgt ervoor dat de weergave op betrouwbare wijze en consequent functioneert zonder extra externe controle.

Een van de belangrijkste kenmerken van de IC 7447 is het vermogen om deze conversie intern om te gaan.De chip genereert automatisch de nodige complementen van de BCD -ingangen, waardoor de noodzaak van externe programmering of extra circuits wordt geëlimineerd.Deze ingebouwde functionaliteit vereenvoudigt het proces van het weergeven van informatie, omdat de chip de gegevens voorbereidt in een indeling die het display van 7 segment gemakkelijk kan interpreteren.Als gevolg hiervan biedt het een eenvoudige en efficiënte oplossing voor het omzetten van digitale ingangen naar leesbare uitgangen.

BCD-naar-7-segment conversie via IC 7447

De IC 7447 is een chip die wordt gebruikt om gemeenschappelijke anode 7-segment displays te regelen, zoals de Kingbright SA03.Het zet een 4-bit binaire invoer om in getallen die worden weergegeven op de 7-segment module.De 4-bit input is geëtiketteerd D, C, B en A, met elk bit dat een waarde vertegenwoordigt: D is de plaats van de 8, C is de plaats van de 4, B is de plaats van de 2, en A is de plaats van de 1.Deze ingangen komen meestal uit een binaire teller.Wanneer de ingang tussen 0000 (binair voor 0) en 1001 (binair voor 9) ligt, produceert het IC het juiste nummer op het display.Dit staat bekend als binair gecodeerde decimaal (BCD).Als de invoer hoger is dan 1001, wordt de IC onjuiste of niet -gedefinieerde waarden op het display uitgevoerd.U kunt deze uitgangen controleren met behulp van de waarheidstabel in het datasheet van de IC.De besturingspennen op de IC zijn gelabeld BI/RBO, RBI en LT.Deze worden gebruikt voor het blikken, rimpel versnellen en het testen van het display.Om normaal het IC te bedienen, verbindt u deze pennen met een 5V -stroombron.

Basisopstelling

Om het circuit in te stellen, begin je met het aansluiten van de stroom.Bevestig Pin 16 (VCC), Pin 3 (LT), Pin 4 (Bi/RBO) en Pin 5 (RBI) aan een 5V -voeding om ervoor te zorgen dat de componenten voldoende vermogen ontvangen.Sluit vervolgens Pin 8 (GND) aan op Ground (0V) om het circuit te voltooien en een stabiel referentiepunt te bieden.Koppel vervolgens de invoerpennen.Verbind pinnen 1, 2, 6 en 7, die dienen als de DCBA -ingangen, met de overeenkomstige DCBA -uitgangspennen van uw teller.Hierdoor kan de teller signalen verzenden die de weergave -uitvoer regelen.Deelt ten slotte het display.Verbind pinnen 9 tot en met 15 met de A, B, C, D, E, F- en G-segmenten van uw gemeenschappelijke anode 7-segment display.Zorg ervoor dat elke pin correct is afgestemd op het respectieve segment om een ​​nauwkeurige cijferrepresentatie op het display te garanderen.

Geavanceerde bewerkingen in display management

Geïntegreerde circuits zoals de 74xx47 zijn ontworpen om de controle te vereenvoudigen en de prestaties van multi-cijfers te verbeteren.Deze circuits omvatten functies zoals de lamptest, blanco -invoer en rimpelblank, die de betrouwbaarheid, duidelijkheid en efficiëntie van de weergave verbeteren.De Lamptest Functie verlicht alle segmenten van een display van 7 segment tegelijkertijd wanneer de specifieke pin wordt geactiveerd met een lage spanning.Deze test helpt te bevestigen dat alle segmenten correct werken vóór regelmatig gebruik of tijdens onderhoud.Het werkt onafhankelijk van de DCBA -binaire invoerwaarden, waardoor het een snelle en gemakkelijke manier is om de gereedheid van weergave te garanderen.De Blanco input Hiermee kunnen alle segmenten van het display worden uitgeschakeld zonder de invoergegevens te wijzigen.Deze functie is handig voor het besparen van kracht tijdens inactiviteit of voor het verminderen van visuele rommel in apparaten waar continue verlichting kan afleiden.Het bewaart invoergegevens en biedt flexibiliteit bij het beheren van het display.

De Ripple Blanking Input (RBI) En Ripple Blanking Output (RBO) Controleer de onderdrukking van toonaangevende nullen in multi-cijfers.In plaats van "005" bijvoorbeeld te tonen, wordt het display weergegeven "5."Deze functie zorgt ervoor dat alleen betekenisvolle cijfers worden aangestoken.In geketende displays verbindt de RBO van de ene IC zich met de RBI van de volgende, waardoor consistente nulonderdrukking over alle cijfers wordt gezorgd.De RBI van het minst significante cijfer is verbonden met een hoge spanning om alleen nul weer te geven wanneer dat nodig is.Deze functies werken samen om de functionaliteit van digitale displays te verbeteren.Ze zorgen voor operationele betrouwbaarheid, behouden energie en verbeteren de duidelijkheid van numerieke informatie.De onderstaande cijfers tonen de relatie tussen invoerconfiguraties (DCBA, RBI en LT) en de overeenkomstige uitgang op een display van 7 segment, wat benadrukt hoe functies zoals Ripple Blanking en lamptest het display beïnvloeden.

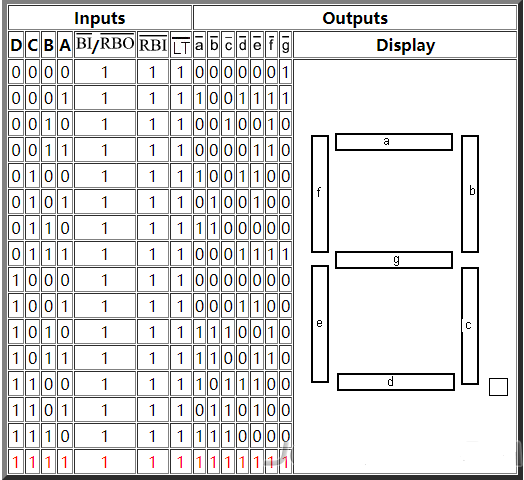

7-segment display ingang en uitvoertabel

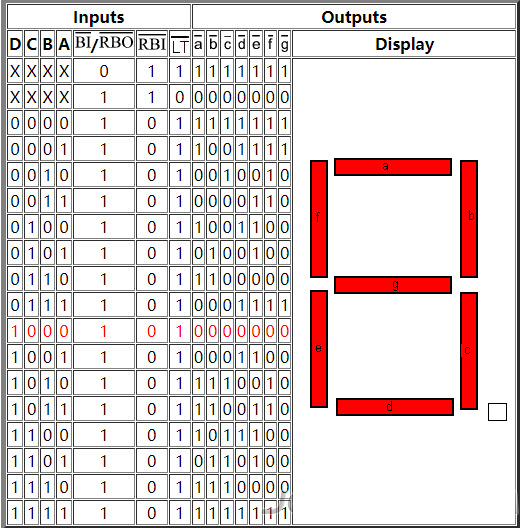

7-segment display rimpel blanking en lamptestresultaten

IC 7447 functies en specificaties

• Ondersteunt een breed spanningsbereik en biedt een grotere flexibiliteit.

• In staat om effectief te functioneren onder verschillende omgevingscondities.

• Interne pull-up weerstanden verwijderen de noodzaak voor externe componenten.

• Input-klemdioden zijn inbegrepen, waardoor de beëindiging van de hoge snelheid niet nodig is.

• Uitgangen zijn ontworpen met open-collectorfunctionaliteit.

• Converteert BCD (binair gecodeerde decimaal) input in een display van 7 segment, waardoor getallen 0 tot 9 kunnen worden getoond.

• Heeft vier invoerlijnen en zeven uitvoerlijnen voor functionaliteit.

• Elk pakket bevat één 7447 IC.

• De chip is gemarkeerd met de identificatie "7447."

• Werkt op een 5V -stroombron, met een acceptabel bereik tussen 4.75V en 5.25V.

• Wordt geleverd met 14 tot 16 pins in een dual-in-line pakket (DIP) -formaat.

Conclusie

De IC 7447 is een belangrijk onderdeel van het tonen van getallen op displays van 7 segment door binair gecodeerde decimale gegevens te wijzigen in een leesbaar formaat.Het nut en nuttige functies maken het een gemeenschappelijke keuze voor veel digitale elektronische projecten, van basistellers tot geavanceerde systemen.Leren hoe het werkt, kan het ontwerp en de functie van digitale displays verbeteren.
