Hoe de 1N4001 -diode werkt en waar te gebruiken?

De 1N4001 -diode is een eenvoudige maar veel gebruikte elektronische component.Het laat de stroom in slechts één richting stromen, waardoor schade aan gevoelige delen van een circuit wordt voorkomen.In dit artikel leert u over de functies van de 1N4001, het gemeenschappelijke gebruik ervan en hoe het kan helpen de stroomstroom in elektronische apparaten te beschermen en te reguleren.Of u nu aan eenvoudige circuits of meer geavanceerde projecten werkt, het begrijpen van deze diode kan een groot verschil maken om uw ontwerpen soepel te laten werken.

Catalogus

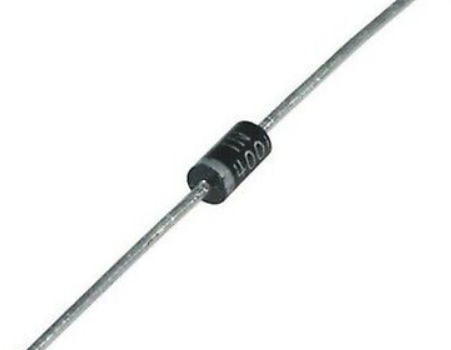

Overzicht van 1N4001

De 1N4001 is een diode waarmee stroom in slechts één richting kan stromen.In eenvoudiger termen betekent dit dat de stroom altijd van de anode naar de kathode moet gaan.Om u te helpen de kathode te identificeren, merkt u een grijze balk op het component.

Deze diode kan tot 1 ampère (A) van stroom aan, maar het kan ook piekstromen beheren tot 30A.Daarom kunt u de 1N4001 gebruiken in circuits waar de stroom onder 1A is.De omgekeerde stroom, die de kleine hoeveelheid stroom is die in de tegenovergestelde richting stroomt, is slechts 5 microamperes (UA) - een zeer kleine hoeveelheid.De diode kan ook een omgekeerde spanning van maximaal 50 volt (v) verdragen.

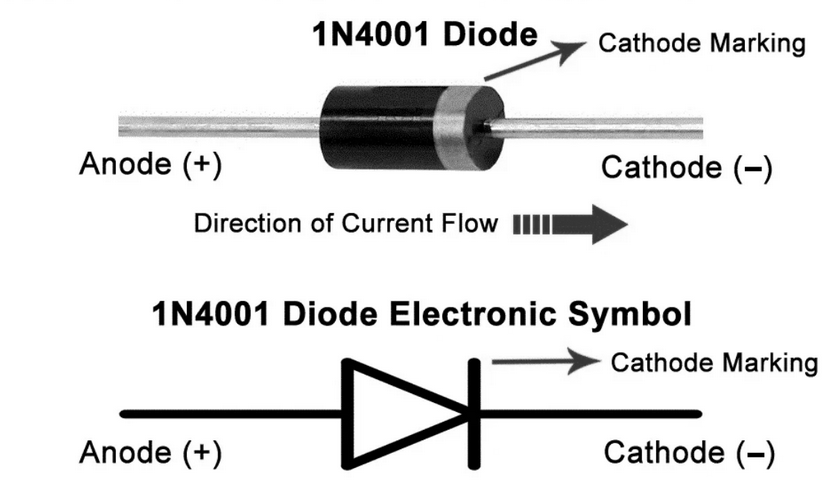

1N4001 Pinout

PIN Nr.	Speldnaam	Beschrijving
1	Anode	Stroom komt altijd binnen door anode
2	Kathode	Stroom verlaat altijd via de kathode

1N4001 CAD -ontwerp

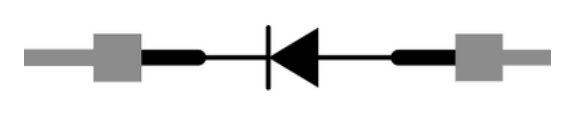

Symbool

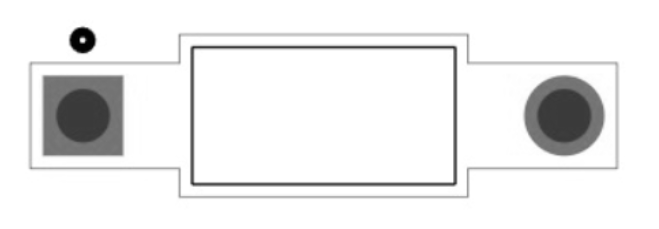

Voetafdruk

Belangrijkste kenmerken van 1N4001

Gemiddelde voorwaartse stroom

De 1N4001 -diode kan een gestage stroom van maximaal 1 ampère (A) dragen.Dit betekent dat het bij typisch gebruik zonder problemen de elektriciteitsstroom op dit niveau kan verwerken.

Piekstroomafhandeling

In situaties waarin er korte spijkers van stroom kunnen zijn, kan de diode de pieken van maximaal 30A weerstaan.Deze spikes zijn korte bursts en de diode is gebouwd om ze te hanteren zonder beschadigd te zijn.

Omgekeerde stroom

De omgekeerde stroom van deze diode is erg laag - slechts 5 microamperes (UA).Dit betekent dat als er stroom in de tegenovergestelde richting stroomt (wat je niet wilt), het zo klein is dat het nauwelijks merkbaar is.

RMS omgekeerde spanning

De 1N4001 heeft een root -square (RMS) omgekeerde spanningsclassificatie van 35 volt (V).Dit is een maat voor de maximale omgekeerde spanning die de diode regelmatig kan verwerken.

Piek omgekeerde spanning

De diode kan een piek omgekeerde spanning van maximaal 50V verdragen.Dit betekent dat het plotselinge spikes in spanning in de tegenovergestelde richting kan verwerken zonder te falen.

DO-41-pakket

De 1N4001 is beschikbaar in een DO-41-pakket, een standaardtype verpakking voor diodes.Dit pakket wordt vaak gebruikt en zorgt voor eenvoudige integratie in circuits.

Technische specificaties van 1N4001

De 1N4001 van op halfgeleider omvat technische specificaties, kenmerken, parameters en vergelijkbare onderdelen die vergelijkbare specificaties delen met het On Semiconductor 1N4001 -model.

Type	Parameter
Levenscyclusstatus	Laatste zendingen (laatst bijgewerkt: 2 dagen geleden)
Contact opnemen	Tin
Inzetten	Door gat
Montagetype	Door gat
Pakket / kast	DO-204AL, DO-41, axiaal
Aantal pinnen	2
Leverancierapparaatpakket	DO-204AL (DO-41)
Gewicht	245 mg
Verpakking	Tape & Reel (TR)
Gepubliceerd	1998
Onderdeelstatus	Verouderd
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Max bedrijfstemperatuur	175 ° C
Min bedrijfstemperatuur	-55 ° C
Capaciteit	15pf
Spanning - beoordeelde DC	50V
Huidige beoordeling	1a
Basisonderdeelnummer	1N4001
Polariteit	Standaard
Elementconfiguratie	Enkel
Snelheid	Standaardherstel> 500ns,> 200 mA (IO)
Diodetype	Standaard
Stroom - omgekeerde lekkage @ vr	5μA @ 50V
Power Dissipation	3W
Uitgangsstroom	1a
Spanning - vooruit (vf) (max) @ if	1.1V @ 1A
Vooruitstroom	1a
Bedrijfstemperatuur - Junction	-55 ° C ~ 175 ° C
Max Surge Current	30a
Spanning - DC Reverse (VR) (Max)	50V
Stroom - gemiddeld gecorrigeerd (io)	1a
Voorwaartse spanning	1.1V
Max Reverse Voltage (DC)	50V
Gemiddelde gerectificeerde stroom	1a
Piek omgekeerde stroom	5μA
Max Repetitive Reverse Voltage (VRRM)	50V
Capaciteit @ vr, f	15pf @ 4v 1MHz
Piek niet-repetitieve overspanningsstroom	30a
Omgekeerde spanning	50V
Max Forward Surge Current (IFSM)	30a
Diameter	2,72 mm
Hoogte	5,2 mm
Lengte	5,2 mm
Breedte	6,35 mm
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	Rohs compliant
Leid gratis	Leid gratis

Gemeenschappelijk gebruik van 1N4001

Omgekeerde polariteit te voorkomen

Een veel voorkomend gebruik van de 1N4001 -diode is het beschermen van circuits tegen omgekeerde polariteit.Als iemand per ongeluk een stroombron op de verkeerde manier verbindt, voorkomt deze diode de omgekeerde stroomstroom, die kan helpen om andere componenten in het circuit te voorkomen.

Gelijkrichters (half golf en full-wave)

De 1N4001 wordt ook gebruikt in gelijkrichtercircuits, die zijn ontworpen om een ​​wisselstroom (AC) te converteren om de stroom (DC) te sturen.In halfgolfrectificatie is slechts de helft van het AC-signaal toegestaan, terwijl het hele signaal in rectificatie met volledige golf wordt omgezet.De diode speelt een sleutelrol om ervoor te zorgen dat de stroom alleen in de gewenste richting stroomt.

Beschermingsapparaat

De 1N4001 kan in verschillende toepassingen als een beschermingsapparaat fungeren.Het kan bijvoorbeeld gevoelige delen van een circuit beschermen door omgekeerde stromen te blokkeren die anders schade kunnen veroorzaken.

Huidige stroomregeling

In sommige circuits is het belangrijk om de stroom van stroom te regelen, en de 1N4001 kan daarbij helpen.Het zorgt ervoor dat de huidige stroom in de goede richting stroomt en de hoeveelheid stroom doorloopt.

1N4001 vervangingsopties

• 1N4148

• 1n4733a

• 1N5408

• 1N5822

• Zener -diodes

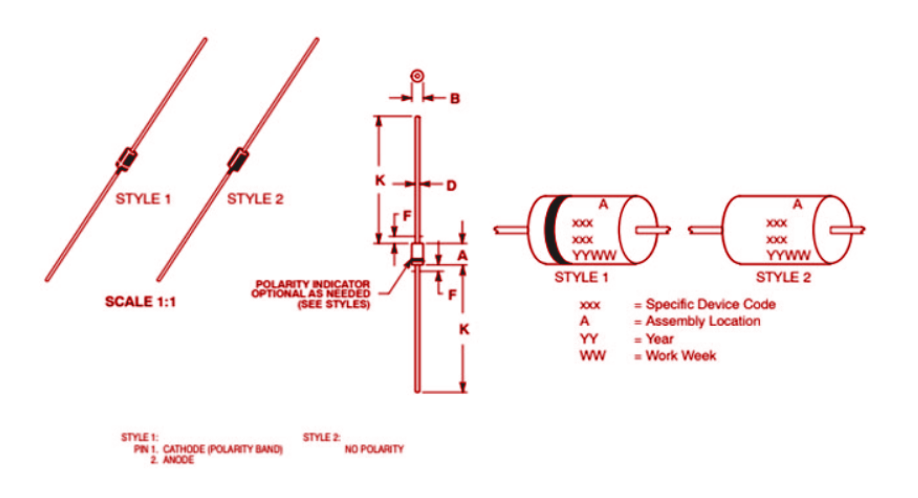

1N4001 Pakketmaat en afmetingen

Mechanische eigenschappen van 1N4001

Geval

De diode wordt geleverd in een epoxy-gekold geval, dat bescherming en duurzaamheid biedt.Dit type case helpt om de diode te beschermen tegen externe schade en houdt deze betrouwbaar.

Gewicht

De 1N4001 weegt ongeveer 0,4 gram.Dit maakt het lichtgewicht, wat ideaal is wanneer u compacte of ruimtebeperkte circuits ontwerpt.

Corrosiebestendige afwerking

De externe oppervlakken van de diode zijn corrosiebestendig, wat ervoor zorgt dat het functioneel blijft, zelfs wanneer het wordt blootgesteld aan omstandigheden die anders slijtage of afbraak kunnen veroorzaken.Bovendien zijn de terminale leads ontworpen om gemakkelijk verkleedbaar te zijn, waardoor een gladde montage mogelijk is.

Soldeertemperatuur

Bij het solderen van de 1N4001 op zijn plaats, kan deze 10 seconden een temperatuur van maximaal 260 ° C aan.Het wordt aanbevolen om het soldeerproces tot deze duur te houden om oververhitting te voorkomen en de diode te beschadigen.Zorg er tijdens het solderen een afstand van op ongeveer 1/16 inch van de behuizing.

Polariteitsmarkering

Om u te helpen de juiste oriëntatie voor installatie te identificeren, is de kathode van de diode duidelijk gemarkeerd met een polariteitsband.Dit maakt het gemakkelijk om te weten welke richting de stroom moet stromen, waardoor de juiste functionaliteit in uw circuit wordt gewaarborgd.

Fabrikantinformatie voor 1N4001

De 1N4001 wordt vervaardigd door On Semiconductor, een bedrijf dat zich richt op het creëren van energiebesparende technologieën.Op Semiconductor biedt oplossingen die het wereldwijde energieverbruik helpen verminderen door een breed scala aan producten aan te bieden, van stroom- en signaalbeheer tot logica en aangepaste oplossingen.Hun producten zijn te vinden in industrieën zoals automotive, communicatie, computergebruik, consumentenelektronica, industriële, LED -verlichting, medische apparatuur, militaire/ruimtevaart en voedingen.

Datasheet PDF

1N4001 Datasheets:

1n4001.pdf

Veelgestelde vragen [FAQ]

1. Wat is het verschil tussen de 1N4001 en de 1N4007?

Het belangrijkste verschil is hun vermogen om omgekeerde spanning af te handelen.De 1N4001 kan tot 50V aan, terwijl de 1N4007 tot 1000 V aankan.Als de omgekeerde spanningsvereiste hoger is, kan de 1N4007 worden gebruikt in plaats van een diode van 1N4001 tot 1N4006.

2. Welke verpakkingsopties zijn beschikbaar voor de 1N4001?

De 1N4001 wordt geleverd in verschillende verpakkingstypen, waaronder rechte plugopties zoals DO-41 en DO-27 (gemarkeerd als 1N4001), evenals oppervlaktemontagepakketten zoals SOD-323, SOD123 en SMA (gewoonlijk gemarkeerd als M1).

3. Hoe kun je zien welke kant van de 1N4001 -diode positief is en welke negatief is?

Om de positieve en negatieve zijden te vinden, gebruikt u een multimeter -set op de weerstandsmodus.Sluit de test aan op de diode.Als de stroom stroomt, is de positieve leiding van de multimeter verbonden met de anode (positieve zijde).Als de stroom niet stroomt, is de positieve kabel verbonden met de kathode (negatieve zijde).
