HDMI-modulatoren: ultieme gids voor high-definition RF-signaalverdeling

HDMI -modulatoren zijn een slimme tool in de wereld van audio- en videotechnologie.Ze veranderen HDMI-signalen van apparaten zoals Blu-ray-spelers of spelconsoles in RF-signalen die door coaxiale kabels kunnen reizen.Dit maakt het gemakkelijk om video en audio van hoge kwaliteit naar vele tv's tegelijk te verzenden zonder een aantal HDMI-kabels nodig te hebben.Deze gids legt uit hoe HDMI -modulatoren werken, wat ze doen en waarom ze nuttig zijn in plaatsen zoals hotels, winkels en grote appartementengebouwen.

Catalogus

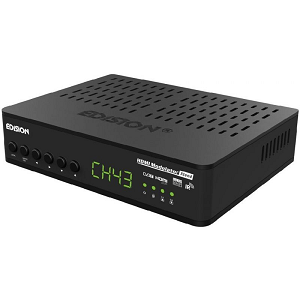

Overzicht van HDMI -modulatoren

Een HDMI -modulator Converteert HDMI-signalen in radiofrequentie (RF) signalen, waardoor high-definition-inhoud kan worden gedistribueerd over traditionele coaxkabelsystemen.Deze technologie is belangrijk in omgevingen zoals hotels, winkelruimtes en grote wooncomplexen waar gecentraliseerde inhoudslevering vereist is.Door een HDMI-modulator, video en audio te gebruiken van apparaten zoals Blu-ray-spelers, gameconsoles en streamingboxen kunnen worden uitgezonden naar meerdere tv's zonder afzonderlijke HDMI-kabels nodig te hebben voor elk display, het stroomlijnen van de installatie en het verlagen van de kosten.

HDMI-modulatoren werken door te coderen voor digitale HDMI-signalen, waaronder high-definition video en multi-channel audio, in RF-signalen die door coaxiale kabels reizen.Deze gemoduleerde signalen kunnen worden ontvangen door standaard televisies, waardoor meerdere schermen tegelijkertijd dezelfde high-definition-inhoud kunnen weergeven.Deze oplossing is handig waarbij het uitvoeren van individuele HDMI -kabels niet praktisch is, zoals in hotels met gecentraliseerde uitzendsystemen.Geavanceerde functies zoals kanaalmapping, extern beheer en compatibiliteit met digitale tuners verbeteren hun functionaliteit.Ondersteunende resoluties tot 1080p Full HD, HDMI -modulatoren zijn ideaal voor sportbars, digitale bewegwijzering in winkelcentra en onderwijsinstellingen die gecentraliseerde mediadistributie vereisen.

Onderscheid tussen modulatie en codering

Inzicht in het verschil tussen modulatie en codering is nodig om te begrijpen hoe HDMI -modulatoren werken.Codering omvat het omzetten van RAW -video- en audio -ingangen naar digitale transportstromen (TS).Dit proces comprimeert en formaten HDMI-, HD-SDI- of analoge signalen in een digitale vorm die geschikt is voor transmissie of opslag.Gecodeerde streams kunnen vervolgens worden verzonden via IP- of ASI -netwerken (asynchrone seriële interface), die applicaties zoals IPTV ondersteunen of inhoud voorbereiden voor verdere modulatie.Modulatie omzet daarentegen deze digitale transportstromen in RF -signalen die door coaxiale kabels reizen.Hierdoor kan digitale inhoud worden geïntegreerd in traditionele uitzendsystemen, waardoor elke standaard tv of set-top box is aangesloten op het coaxiale netwerk om de inhoud te ontvangen en weer te geven.

Encoders en modulatoren verschillen in hun invoer- en uitvoerconfiguraties. Encoders nemen HDMI-, HD-SDI- of analoge AV-ingangen en produceren digitale TS Uitgangen, meestal verzonden via IP of ASI.Modulatoren daarentegen, Accepteer ASI- of IP -ingangen en converteer ze in RF -uitgangen, faciliteren inhoudsverdeling over meerdere displays zonder afstand of Connectiviteitsbeperkingen.Door deze verschillende functies te begrijpen, jij kan de juiste audiovisuele apparatuur effectief selecteren en configureren Voor uw behoeften, voor een efficiënte en schaalbare levering van inhoud systemen.

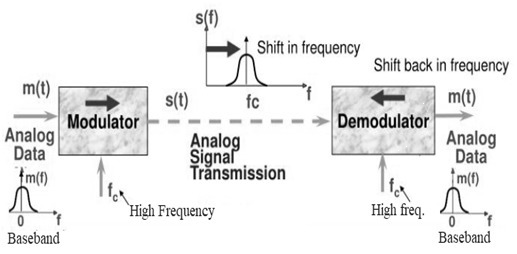

Figuur 2. Frequentiedomeinweergave van modulatie en demodulatie

Resolutiemogelijkheden van RF -modulatoren

RF -modulatoren verzenden audio en video via bestaande coaxkabels, waardoor het gemakkelijk is om inhoud op meerdere tv's te delen zonder nieuwe draden toe te voegen.Ze werken met verschillende videolessen, van standaarddefinitie (SD) tot high definition (HD) en zelfs 4K, wat beïnvloedt hoe duidelijk het beeld eruit ziet.Omdat ze verschillende resoluties ondersteunen, zijn RF -modulatoren geweldig voor huizen, hotels, sportbars en winkels.

Ultra HD 4K -resolutieondersteuning

Een belangrijk kenmerk van moderne RF -modulatoren is hun vermogen om ultra HD 4K -resolutie te ondersteunen, met 3840 × 2160 pixels.Dit is vier keer de resolutie van Full HD, wat resulteert in scherpere afbeeldingen, rijkere kleuren en meer gedetailleerde visuals die ideaal zijn voor de high-definition schermen van vandaag.Deze modulatoren kunnen ook verschillende 4K -framesnelheden verwerken, waaronder 60p, 50p, 30p, 25p en 24p.Deze flexibiliteit zorgt voor soepele en realistische beweging, wat belangrijk is voor snelle inhoud zoals live sporten en gamen.Het verzenden van 4K -inhoud via coaxiale kabels is nuttig voor gecentraliseerde inhoudsverdeling, waardoor de behoefte aan dure HDMI- of netwerkupgrades wordt vermeden.Dit maakt 4K RF-modulatoren perfect voor hotels, bedrijfskantoren, scholen en winkelruimtes, waar inhoud met hoge resolutie meerdere displays efficiënt moet bereiken.

High Definition -ondersteuning en veelzijdigheid

Moderne RF-modulatoren ondersteunen een reeks high-definition resoluties, waaronder 4K, 1080p en 720p, waardoor ze worden aangepast aan verschillende kijkbehoeften.Full HD 1080p, met een resolutie van 1920 × 1080 pixels, levert duidelijke en gedetailleerde video die geschikt is voor de meeste commerciële en thuisgebruik.Het ondersteunt ook verschillende framesnelheden, waardoor het compatibel is met uitzendnormen wereldwijd.HD 720P, met een resolutie van 1280 × 720 pixels, gebruikt minder bandbreedte en biedt nog steeds een goede beeldkwaliteit, waardoor het een slimme keuze is op plaatsen waar ultrahoge resolutie niet nodig is of waar bandbreedte beperkt is.RF -modulatoren werken ook met geïnterlinieerde formaten zoals 720 × 480_60i (NTSC) en 720 × 576_50i (PAL), waardoor ze gemakkelijk kunnen verbinden met zowel moderne als oudere uitzendsystemen.

Deze flexibiliteit om te kiezen tussen 4K, 1080p en 720p stelt uw AV -systemen in om te passen bij het budget, de bandbreedte en de displaybehoeften.Het is handig in omgevingen met gemengde displays, die zowel de nieuwste 4K -schermen als oudere HD -modellen ondersteunen zonder nieuwe apparatuur nodig te hebben.Dit maakt RF-modulatoren een veelzijdige en kosteneffectieve keuze voor huizen, bedrijven en openbare ruimtes.

Verbeterde vergelijking met standaarddefinitiemodulatoren

Moderne RF -modulatoren bieden een upgrade over traditionele SD -modulatoren, die lagere resoluties ondersteunen zoals 720 × 576i of 720 × 480I.Hoewel deze resoluties werken voor basiswijk, missen ze de details en levendigheid die nodig is voor de hedendaagse hoogwaardige displays.HD- en UHD -modulatoren daarentegen leveren een veel superieure videokwaliteit, met scherpere afbeeldingen, meer levendige kleuren en soepelere beweging.Dit verbeterde visuele en verhoogt de betrokkenheid, waardoor HD- en UHD RF-modulatoren ideaal zijn voor digitale signalage met een hoge impact, dynamische retaildisplays en meeslepende educatieve inhoud.Deze verbetering van de resolutie en beeldkwaliteit heeft moderne RF -modulatoren tot een voorkeurskeuze gemaakt voor AV -installaties, waardoor uitzonderlijke kijkervaringen in een breed scala aan toepassingen worden gewaarborgd.

Kenmerken van HDMI -modulator

Input- en uitvoerinterfaces

HDMI -modulatoren staan ​​bekend om hun veelzijdige invoer- en uitvoerinterfaces, die naadloze connectiviteit met verschillende digitale apparaten mogelijk maken.Ze kunnen inputs van Blu-ray-spelers, gameconsoles, streaming-apparaten en computers accepteren.Deze flexibiliteit zorgt ervoor dat high-definition audio- en videosignalen nauwkeurig worden ontvangen en verwerkt, waardoor de kwaliteit van de originele inhoud wordt behouden.De meeste HDMI -inputs ondersteunen resoluties tot 1080p bij 60Hz, terwijl geavanceerde modellen tot 4K verwerken, met behoud van hoge bandbreedte en beeldkwaliteit.Deze mogelijkheid maakt het mogelijk om moderne high-definition bronnen te verbinden zonder compatibiliteitsproblemen.Voor output converteren HDMI -modulatoren de verwerkte signalen in RF -signalen die over coaxiale kabels reizen.Deze RF-signalen zijn compatibel met verschillende digitale uitzendnormen, waaronder DVB-T, DVB-C, ATSC en ISDB-T.Dit aanpassingsvermogen maakt HDMI -modulatoren geschikt voor internationaal gebruik, ter ondersteuning van verschillende regionale uitzendvereisten.

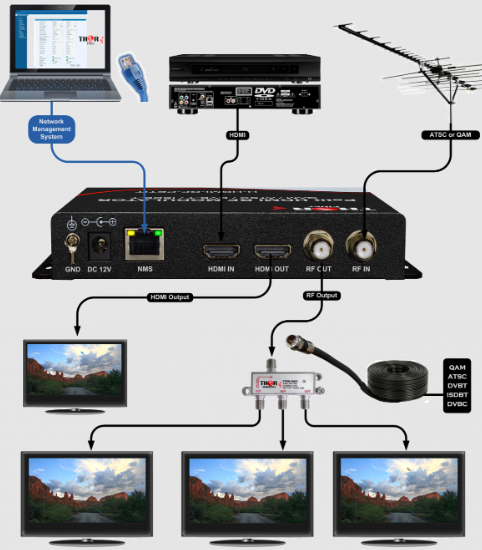

Figuur 3. HDMI -modulatorinvoer en uitvoerinterface -diagram

Video- en audio -coderingstechnologieën

HDMI-modulatoren gebruiken geavanceerde video- en audio-coderingstechnologieën om high-definition-inhoud efficiënt te verzenden.Voor video -codering gebruiken de meeste HDMI -modulatoren H.264/AVC, wat een goede balans biedt tussen compressie -efficiëntie en videokwaliteit.Deze standaard levert duidelijke, hoogwaardige afbeeldingen tijdens het gebruik van minimale bandbreedte, waardoor het ideaal is voor live-uitzendingen en snel bewegende visuals.Door videogegevens efficiënt te comprimeren, helpt H.264/AVC de beeldkwaliteit te behouden zonder het netwerk te overbelasten.Voor audio -codering omvatten veel voorkomende formaten MPEG1 -laag II en AAC.MPEG1 Layer II is populair bij het uitzenden omdat het audio efficiënt comprimeert met behoud van een duidelijke geluidskwaliteit.

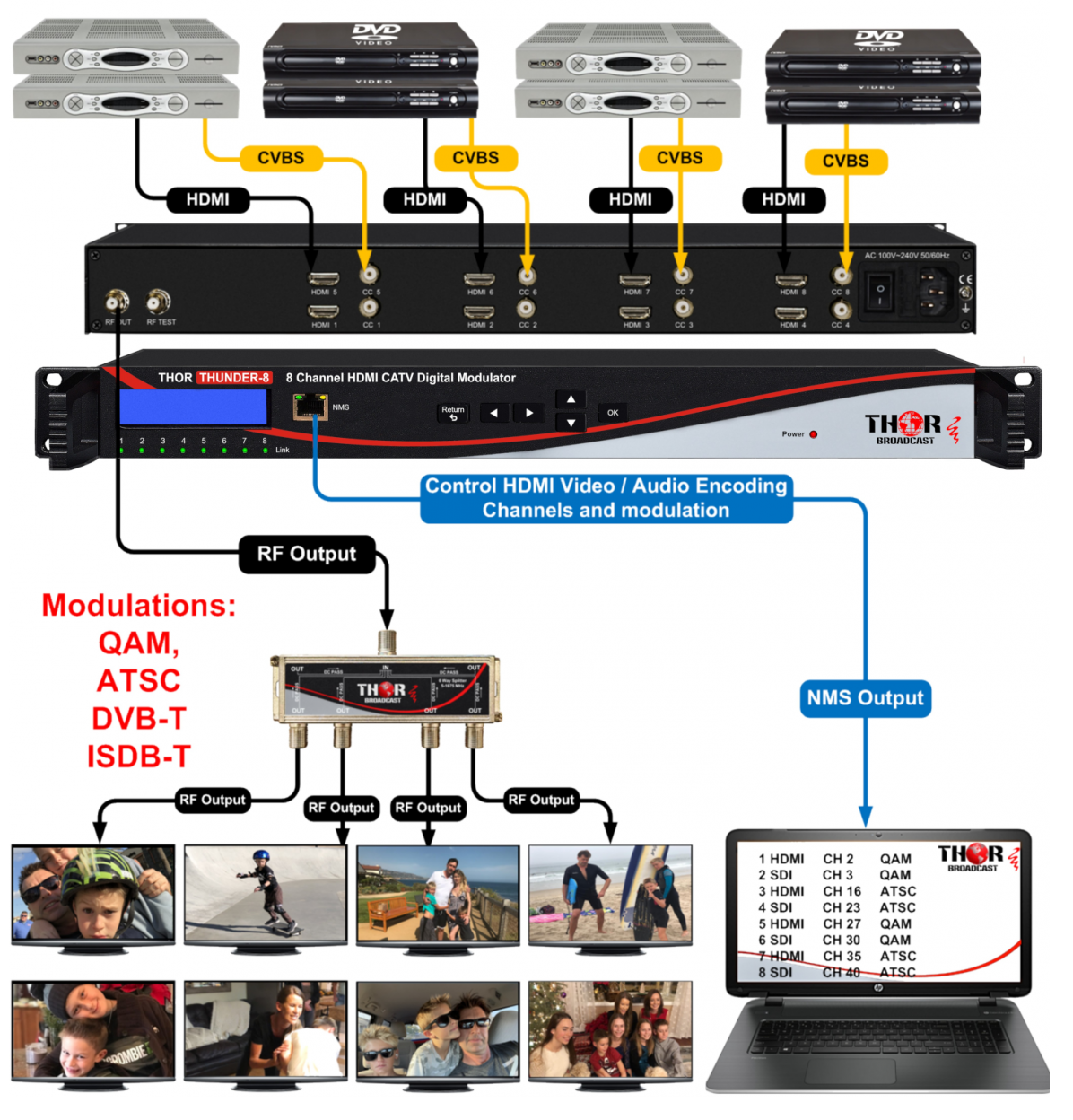

Figuur 4. Multi-channel HDMI-modulator met geavanceerde video- en audio-codering

Aan de andere kant biedt AAC een nog betere audiotidelity, die een rijkere en meer meeslepende luisterervaring levert.De geavanceerde compressie van AAC maakt het ook mogelijk dat hoogwaardig geluid wordt overgedragen zonder overmatige bandbreedte, waardoor het geschikt is voor high-definition multimedia-inhoud.Deze video- en audio-coderingstechnologieën stellen HDMI-modulatoren in staat om hoogwaardig te bieden en tegelijkertijd het gebruik van bandbreedtes te optimaliseren.Dit zorgt voor soepele en betrouwbare transmissie over complexe distributienetwerken, waardoor HDMI -modulatoren een praktische keuze zijn voor zowel residentiële als commerciële audiovisuele systemen.

Geavanceerde resolutieondersteuning

HDMI -modulatoren zijn ontworpen om een ​​reeks resoluties te ondersteunen, waardoor ze zich kunnen aanpassen aan verschillende kijkbehoeften.De meeste modellen ondersteunen Full HD (1080p) bij 60Hz en leveren scherpe en gedetailleerde afbeeldingen die geschikt zijn voor algemene weergave en commerciële displays.Deze resolutie biedt een duidelijke beeldkwaliteit zonder overmatige bandbreedte, waardoor het voor de meeste applicaties een populaire keuze is.Geavanceerde HDMI -modulatoren bieden ook een ultra HD 4K -resolutie, die vier keer de pixeldichtheid van Full HD levert.Dit resulteert in uitzonderlijke duidelijkheid en diepte, ideaal voor digitale bewegwijzering, hoogwaardige thuistheaters en andere omgevingen.

Met de mogelijkheid om zowel Full HD- als 4K-resoluties te verwerken, kunnen HDMI-modulatoren worden gebruikt in verschillende instellingen, van retaildisplays met levendige 4K-inhoud tot standaarddefinitie-uitzendingen voor dagelijkse tv-bezichtiging.Deze veelzijdigheid maakt ze een betrouwbare keuze voor verschillende audiovisuele setups, waardoor video van hoge kwaliteit over meerdere schermen zorgt zonder dat afzonderlijke kabels of complexe installaties nodig zijn.

Kanaalconfiguratie en frequentiebereik

HDMI -modulatoren bieden nauwkeurige controle over kanaalconfiguratie en frequentiebereik, waardoor het gemakkelijk te integreren is met bestaande AV -systemen.U kunt de RF -uitgang aanpassen om specifieke kanalen te selecteren die in hun huidige kanaalopstelling passen, waardoor signaalinterferentie wordt voorkomen en een duidelijke beeldkwaliteit garanderen.Deze flexibiliteit zorgt voor naadloze integratie met andere uitzendbronnen, waardoor een soepele en georganiseerde kijkervaring wordt gehandhaafd.

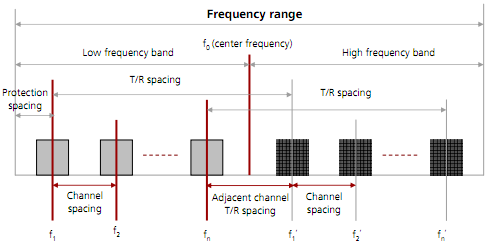

Figuur 5. Frequentiebereik en kanaalconfiguratie voor HDMI -modulatoren

De meeste HDMI -modulatoren ondersteunen een breed frequentiebereik van 174 MHz tot 1218 MHz, dat meerdere kanalen binnen complexe AV -distributie -netwerken herbergt.Dit brede frequentiespectrum is handig voor het beheren van verschillende uitzendbehoeften, hetzij in kleine opstellingen zoals residentiële systemen of grootschalige installaties in hotels en commerciële gebouwen.Deze geavanceerde functies maken HDMI -modulatoren zeer aanpasbaar, waardoor kanaalplaatsing en frequentiegebruik mogelijk is om aan verschillende uitzendvereisten te voldoen.

Ondersteuning voor meerdere modulatienormen

HDMI -modulatoren zijn ontworpen om meerdere modulatienormen te ondersteunen, waardoor compatibiliteit met verschillende uitzendsystemen over de hele wereld wordt gewaarborgd.Ze ondersteunen meestal DVB-T en DVB-C, die veel worden gebruikt in Europa en andere internationale markten.Ze ondersteunen ook ATSC, de standaard die wordt gebruikt in Noord-Amerika, en ISDB-T, die populair is in Japan en delen van Zuid-Amerika.Met deze flexibiliteit kunnen HDMI -modulatoren naadloos werken in verschillende geografische regio's, waardoor ze geschikt zijn voor wereldwijde toepassingen.

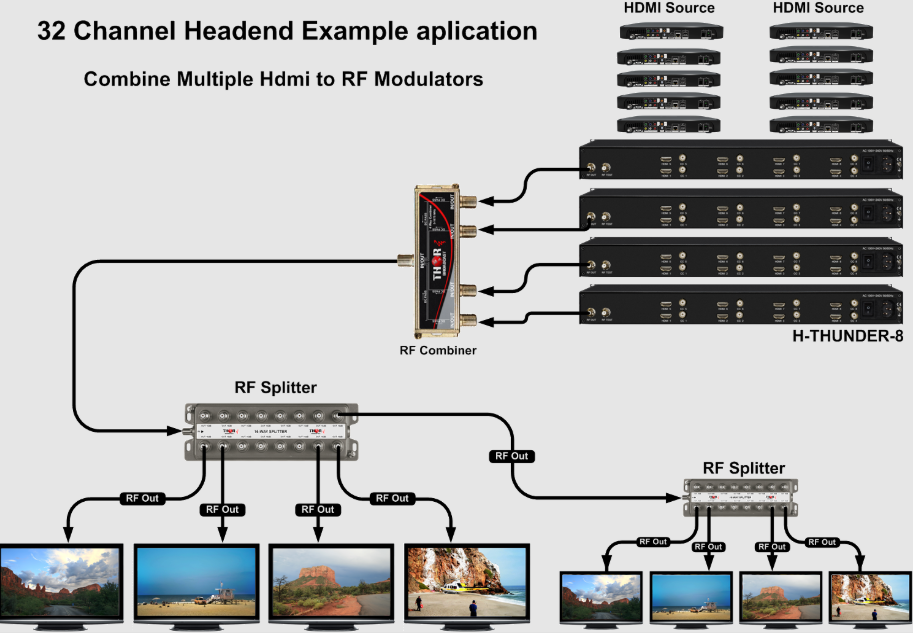

Figuur 6. Multi-channel HDMI-modulator met multi-standaard uitzendondersteuning

Door meerdere normen te ondersteunen, kunnen HDMI -modulatoren zich aanpassen aan verschillende technische omgevingen en uitzendvereisten.Dit zorgt voor consistente en hoogwaardige levering van inhoud, ongeacht regionale uitzendkaders.Of het nu wordt gebruikt in huizen, hotels of commerciële instellingen, deze multi-standaardcapaciteit verbetert de veelzijdigheid en betrouwbaarheid van HDMI-modulatoren, waardoor ze een slimme keuze zijn voor diverse audiovisuele systemen.

Verbeterde bruikbaarheids- en integratiefuncties

HDMI-modulatoren worden geleverd met gebruikersvriendelijke functies die de installatie en integratie vereenvoudigen in bestaande AV-systemen.Een belangrijke functie is RF -ingangsbypass, waarmee HDMI -signalen kunnen worden gecombineerd met bestaande kabel- of terrestrische signalen op hetzelfde netwerk.Dit is handig in omgevingen met gemengde media waar meerdere inhoudsbronnen naast elkaar moeten bestaan ​​zonder interferentie te veroorzaken.Het zorgt voor een soepele en georganiseerde kijkervaring, waardoor het gemakkelijker is om complexe AV -systemen te beheren.

Veel HDMI-modulatoren hebben ook een compact, rack-monteerbaar ontwerp dat ruimte bespaart in mediakasten of serverruimtes.Ze worden geleverd met intuïtieve interfaces, waardoor een snelle configuratie en eenvoudige systeemaanpassingen mogelijk zijn.Deze ontwerpkenmerken verbeteren de bruikbaarheid, zodat de modulatoren eenvoudig kunnen worden geïntegreerd in zowel installaties als residentiële systemen.Dit maakt HDMI -modulatoren een praktische en veelzijdige oplossing voor een breed scala aan audiovisuele opstellingen.

Functies van HDMI -modulatoren

Signaalconversie

De hoofdfunctie van HDMI -modulatoren is om digitale HDMI -ingangen om te zetten in analoge RF -uitgangen.Dit proces maakt high-definition video en multi-channel audio mogelijk van apparaten zoals Blu-ray-spelers, streamingboxen en satellietontvangers om over coaxiale kabels te worden verzonden.Tijdens deze conversie wordt het HDMI-signaal, dat video met hoge resolutie en rijke audio draagt, gemoduleerd in een RF-signaal dat compatibel is met standaard tv-tuners.Hierdoor kan de inhoud op meerdere tv's worden weergegeven zonder voor elke HDMI -verbindingen afzonderlijke HDMI -verbindingen nodig te hebben.Het is nuttig op plaatsen met bestaande coaxinfrastructuur, zoals hotels en ziekenhuizen, waar opnieuw bedrading met HDMI -kabels duur en onpraktisch zou zijn.Het gebruik van RF -signalen zorgt ook voor betrouwbare transmissie over lange afstanden, omdat coaxkabels minder vatbaar zijn voor interferentie in vergelijking met HDMI -kabels.Dit maakt HDMI -modulatoren een praktische keuze voor grote eigenschappen die de signaalkwaliteit behouden.

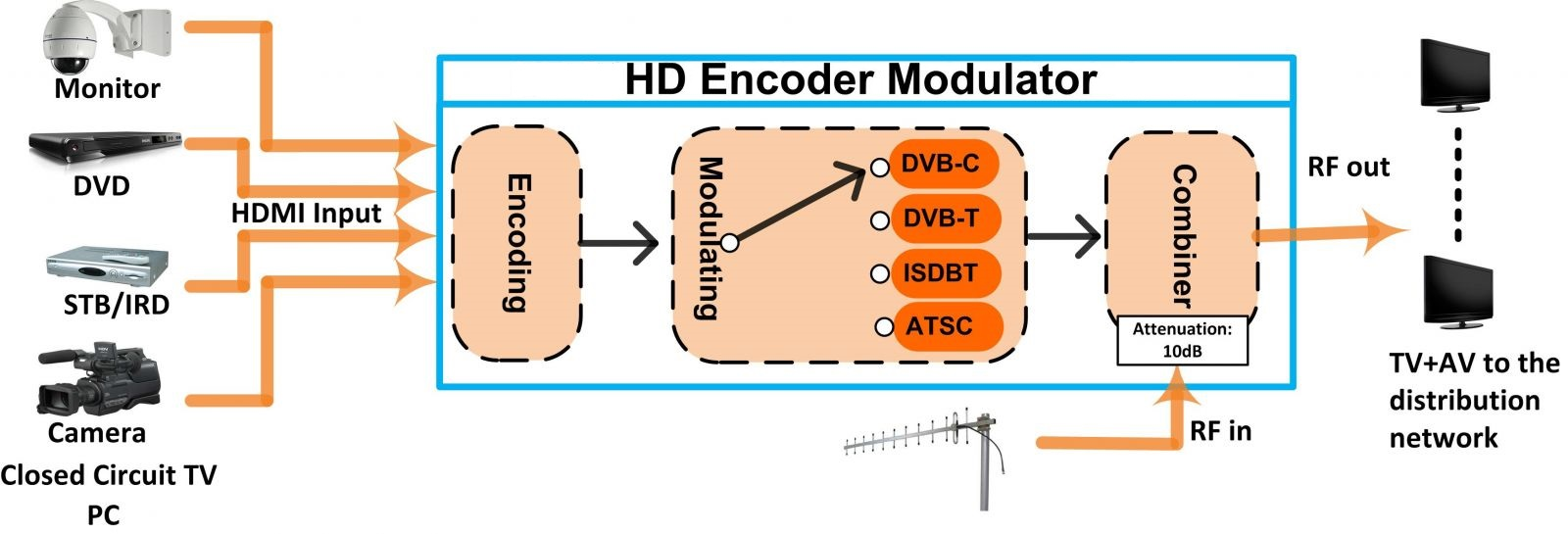

Figuur 7. HDMI -signaalconversie en modulatieproces

Inhoudsverdeling

HDMI -modulatoren zijn zeer effectief voor gecentraliseerde inhoudsverdeling, waardoor een enkele HDMI -bron naar meerdere schermen kan uitzenden met consistent en gesynchroniseerd afspelen.Dit maakt hen ideaal voor omgevingen waar dezelfde hoogwaardige inhoud tegelijkertijd op verschillende monitoren moet worden weergegeven.In sportbars en restaurants kunnen HDMI -modulatoren zonder enige vertraging live evenementen tonen op meerdere tv's.In winkelruimtes en winkelcentra maken ze de uitzending van promotievideo's en digitale bewegwijzering voor verschillende schermen mogelijk, waardoor de betrokkenheid wordt verbeterd.Onderwijsinstellingen kunnen ook profiteren door leermaterialen en presentaties over klaslokalen of collegezalen uit één centrale bron te distribueren.

Door coaxiale netwerken te gebruiken voor high-definition inhoudsdistributie, elimineren HDMI-modulatoren de behoefte aan individuele HDMI-kabels naar elk scherm.Dit vereenvoudigt niet alleen de installatie, maar verlaagt ook de kosten, waardoor ze een praktische oplossing zijn voor zowel kleine als grootschalige opstellingen.De gecentraliseerde distributiebenadering maakt het mogelijk om de inhoud gemakkelijk vanaf één locatie te besturen en te beheren, waardoor consistente berichten en efficiënte updates worden gewaarborgd.Dit is nuttig in dynamische omgevingen waar inhoud vaak moet worden gewijzigd, zoals in retailpromoties of educatieve presentaties.De flexibiliteit en efficiëntie van HDMI -modulatoren maken ze een voorkeurskeuze voor inhoudsdistributie in verschillende industrieën.

Compatibiliteit overbruggen

HDMI -modulatoren overbruggen de kloof effectief tussen moderne HDMI -apparaten en oudere tv's die alleen RF -ingangen hebben.Dit is handig op plaatsen waar het upgraden van alle displays naar HDMI-compatibele modellen te duur zou zijn.Door HDMI -signalen om te zetten in RF, laten deze modulatoren oudere tv's toe om digitale inhoud te ontvangen zonder extra adapters of converters nodig te hebben.Dit maakt het gemakkelijk om AV -systemen te moderniseren, terwijl het bestaande hardware blijft gebruiken, waardoor zowel tijd als geld worden bespaard.

Naast het verlengen van de levensduur van oudere apparatuur, ondersteunen HDMI-modulatoren meerdere uitzendnormen, waaronder DVB-T en DVB-C (gebruikt in Europa en internationale markten), ATSC (standaard in Noord-Amerika) en ISDB-T (gemeenschappelijk in Japanen delen van Zuid -Amerika).Deze multi-standaard compatibiliteit zorgt ervoor dat HDMI-modulatoren gemakkelijk kunnen worden geïntegreerd in verschillende regionale uitzendsystemen, waardoor ze zeer veelzijdig zijn voor wereldwijd gebruik.Deze flexibiliteit verbetert niet alleen de bruikbaarheid, maar biedt ook een kosteneffectieve oplossing voor het upgraden van audiovisuele opstellingen in verschillende omgevingen.

Kanaalopdracht

HDMI -modulatoren kunnen specifieke RF -kanalen toewijzen aan verschillende HDMI -ingangen, waardoor inhoud wordt georganiseerd in gemakkelijk toegankelijke kanalen.Dit maakt het eenvoudig voor kijkers om tussen programma's te schakelen.In hotels en horecacouten kunt u gemakkelijk door een reeks kanalen navigeren, waaronder live tv en aangepaste inhoudstromen, waardoor hun verblijf wordt verbeterd.In conferentiecentra en evenementenlocaties hebben deze functie aanwezigen toegang tot meerdere presentaties of evenementenuitzendingen op verschillende kanalen, waardoor handige en flexibele kijkopties worden gewaarborgd.

Bovendien kunnen HDMI-modulatoren hun uitgangen combineren met bestaande uitzendsignalen, zodat ze naadloos kunnen schakelen tussen reguliere tv-programmering en HDMI-afgetourceerde inhoud.Deze mogelijkheid maakt ze zeer aanpasbaar aan omgevingen met gemengde media waar verschillende inhoudsbronnen naast elkaar moeten bestaan.Door kanaalbeheer te vereenvoudigen en de toegankelijkheid van inhoud te verbeteren, bieden HDMI -modulatoren een praktische en veelzijdige oplossing voor complexe audiovisuele opstellingen.

Overdracht op lange afstand

HDMI -modulatoren blinken uit bij het verzenden van signalen over lange afstanden met behulp van coaxiale kabels.Coaxiale kabels zijn ontworpen om hoogfrequente RF-signalen te dragen met minimaal signaalverlies, waardoor zowel video- als audiokwaliteit zelfs over afstanden worden behouden.Dit maakt ze ideaal voor grootschalige installaties waarbij het onderhouden van high-definition-inhoud op meerdere schermen belangrijk is.In tegenstelling tot traditionele HDMI -kabels, die afstandsbeperkingen hebben, stellen coaxkabels met HDMI -modulatoren in staat om inhoud te verdelen zonder de kwaliteit van de signaal te vernederen.

Dit vermogen op lange afstand is waardevol in grote omgevingen zoals commerciële complexen en kantoorgebouwen, waarbij inhoud over meerdere verdiepingen of vleugels moet worden gedistribueerd.Educatieve campussen kunnen lezingen of evenementen uitzenden naar verschillende klaslokalen of auditoria, terwijl stadions en arena's live evenementenfeeds kunnen leveren aan tal van displays in de hele locatie.Door hoogwaardige transmissie te handhaven zonder extra signaalboosters of verlengers nodig te hebben, vereenvoudigen HDMI-modulatoren de installatie en verlagen ze de kosten, waardoor ze een praktische keuze zijn voor uitgebreide AV-opstellingen.

Kosteneffectieve uitbreiding

HDMI-modulatoren bieden een kosteneffectieve manier om AV-distributie-netwerken uit te breiden met behulp van bestaande coaxkabelinfrastructuur.Dit elimineert de behoefte aan nieuwe bedrading, waardoor de installatiekosten worden verlaagd, vooral voor grootschalige projecten waarbij opnieuw bedraden met HDMI-kabels duur en arbeidsintensief zou zijn.Door HDMI-signalen om te zetten in RF-signalen die over coaxiale kabels reizen, laten deze modulatoren meerdere displays toe om hoogwaardige inhoud te ontvangen zonder de complexiteit en kosten voor het uitvoeren van afzonderlijke HDMI-kabels naar elk scherm.

Het schaalbare ontwerp van HDMI -modulatoren maakt het gemakkelijk om systemen zo nodig uit te breiden.Nieuwe displays kunnen worden toegevoegd zonder het hele netwerk opnieuw te configureren, waardoor bedrijven zich kunnen aanpassen aan toekomstige groei of veranderende vereisten.Deze flexibiliteit is nuttig voor winkelketens en franchises die digitale bewegwijzering moeten bijwerken, onderwijsinstellingen die uitbreiden naar nieuwe klaslokalen of gebouwen, en bedrijfskantoren die hun vergaderruimtes of uitzendbehoeften ontwikkelen.Door een schaalbare en kostenefficiënte oplossing te bieden, stellen HDMI-modulatoren AV-systemen in staat om te groeien en zich aan te passen en tegelijkertijd de bestaande infrastructuur te gebruiken, waardoor de waarde op lange termijn en operationele efficiëntie wordt gewaarborgd.

Werking van HDMI -modulatoren

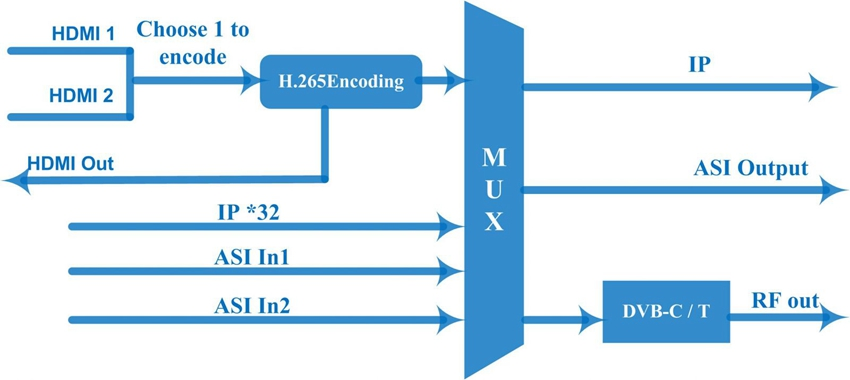

Figuur 8. HDMI naar RF -modulatie en coderingsproces

HDMI -modulatoren converteren digitale HDMI -signalen in RF -signalen die over traditionele coaxkabels kunnen worden verzonden.Hierdoor kunnen inhoud van apparaten zoals Blu-ray-spelers, computers en streamboxen worden weergegeven op meerdere tv's, waaronder oudere modellen die alleen RF-ingangen accepteren.

Het proces begint wanneer de HDMI-modulator een high-definition signaal ontvangt van een verbonden HDMI-bron.Dit kan een streamingapparaat, computer of een ander HDMI-compatibel apparaat zijn.De modulator legt de originele video- en audiokwaliteit vast, ondersteunende resoluties zoals 720p, 1080p en zelfs 4K in geavanceerde modellen.In dit stadium wordt het gecombineerde video- en audiosignaal gescheiden in zijn componenten, waardoor het wordt voorbereid op de volgende stap: RF -modulatie.Dit zorgt ervoor dat de hoogdefinitiekwaliteit behouden blijft, waardoor duidelijke beelden en meeslepend geluid op verbonden tv's opleveren.

Na het decoderen van het HDMI -signaal converteert de modulator de video en audio in RF -signalen die geschikt zijn voor transmissie over coaxiale kabels.Dit wordt gedaan met behulp van modulatietechnieken zoals QAM (kwadratuuramplitudemodulatie), wat gebruikelijk is in kabel -tv -systemen, en COFDM (gecodeerde orthogonale frequentiedivisie multiplexing), gebruikt bij digitale terrestrische uitzending.De video wordt gecomprimeerd met behulp van H.264, die een hoge beeldkwaliteit behoudt en tegelijkertijd het bandbreedtegebruik minimaliseert.Audio wordt gecodeerd met behulp van formaten zoals MPEG-1 Layer II of AAC, wat zorgt voor een duidelijk geluid.Deze technieken zorgen voor een efficiënte transmissie zonder beeld- of audiokwaliteit te verliezen, zelfs in complexe AV -systemen.

Eenmaal gemoduleerd, wordt het RF -signaal verzonden via de coaxiale uitgang van de modulator.Coaxiale kabels hebben de voorkeur omdat ze een uitstekende afscherming en minimaal signaalverlies bieden, waardoor hoogwaardige transmissie over lange afstanden zorgt.Dit maakt ze ideaal voor grote installaties zoals hotels, winkels, educatieve campussen en andere locaties die gesynchroniseerde inhoud nodig hebben in meerdere displays.Het gemoduleerde signaal kan eenvoudig worden gesplitst en naar verschillende tv's worden gerouteerd met behulp van coaxiale splitters, waardoor het installatieproces wordt vereenvoudigd en de kosten wordt vereenvoudigd in vergelijking met het uitvoeren van afzonderlijke HDMI -kabels naar elk scherm.

De laatste stap is het afstemmen van de tv op het specifieke RF -kanaal dat tijdens modulatie is toegewezen.U kunt een kanaal selecteren, net als elk ander uitzendstation, naadloos schakelen tussen HDMI-ingewerkte inhoud en regelmatige tv-programmering.HDMI -modulatoren kunnen verschillende kanalen toewijzen aan meerdere HDMI -ingangen en verschillende inhoudsstromen organiseren voor eenvoudige toegang.Dit is handig in hotels, waar gasten door live tv, promotievideo's en evenementenuitzendingen kunnen navigeren, of in bedrijfsomgevingen, waar presentaties of informatiefeeds aan verschillende kanalen kunnen worden toegewezen.Deze kanaalorganisatie verbetert de weergave en biedt een eenvoudige manier om meerdere inhoudsbronnen te beheren.

Effectief gebruik van een HDMI RF -modulator

HDMI RF-modulatoren converteren digitale HDMI-signalen in RF-signalen, waardoor high-definition contentverdeling mogelijk is over traditionele coaxiale kabelnetwerken.Dit is handig in instellingen waar opnieuw bedraden met HDMI -kabels duur of onpraktisch zou zijn.Om de prestaties te maximaliseren en een soepele integratie te garanderen, volgt u deze gedetailleerde stappen voor het installeren, verbinden en configureren van een HDMI RF -modulator.

Installatie van de modulator

De locatie kiezen: begin met het selecteren van een geschikte locatie voor de HDMI RF -modulator.Het moet dicht bij zowel de HDMI-bron zijn (zoals een Blu-ray-speler of streamingapparaat) als het bestaande coaxiale netwerk om de kabellengtes te minimaliseren en potentieel signaalverlies te verminderen.Ideale plekken zijn onder meer gecentraliseerde AV -rekken of wandbevestigingen in apparatuurkamers, wat zorgt voor gemakkelijke toegang voor onderhoud en aanpassingen.

Het apparaat monteren: beveilig de modulator met de juiste montagebeugels of hardware.Dit houdt het stabiel en toegankelijk en wordt het voorkomen van onbedoelde verbroken verbindingen.Zorg ervoor dat er voldoende ventilatie rond het apparaat is om oververhitting te voorkomen, wat de prestaties en een lange levensduur kan beïnvloeden.In grotere installaties, zoals hotels of educatieve faciliteiten, helpt het plaatsen van de modulator in een goed geventileerde AV-kast of serverrek optimale bedrijfstemperaturen behouden.

De HDMI -bron verbinden

HDMI-verbinding: verbind de HDMI-uitgang van het bronapparaat met de HDMI-ingang op de modulator met behulp van een hoogwaardige HDMI-kabel.Zorg ervoor dat de kabel de vereiste resolutie en bandbreedte ondersteunt, of het nu 1080p Full HD of Ultra HD 4K is, om video- en audiokwaliteit te behouden.Het gebruik van een gecertificeerde hogesnelheid HDMI-kabel wordt aanbevolen voor betrouwbare signaaltransmissie.

Controleer de verbinding: stroom op het bronapparaat en controleer de invoerindicator op de modulator.Dit bevestigt dat het HDMI -signaal correct wordt ontvangen.Als de invoerindicator niet oplicht, controleer dan de HDMI-verbindingen dubbel en zorg ervoor dat het bronapparaat is ingesteld om de juiste resolutie uit te voeren.Het bevestigen van het signaal in dit stadium helpt problemen later in het installatieproces te voorkomen.

Linking naar coaxinfrastructuur

Coaxiale verbinding: verbind een coaxkabel van de RF -uitgang van de modulator met het coaxiale netwerk.Als u het signaal naar meerdere displays verspreidt, gebruikt u een coaxiale splitter van hoge kwaliteit.Met deze installatie kan het gemoduleerde RF -signaal alle verbonden tv's bereiken, waardoor consistente contentverdeling zorgt.

Zorg voor signaalintegriteit: gebruik afgeschermde, hoogwaardige coaxkabels om signaalverlies en interferentie te minimaliseren.Bevestig alle verbindingen stevig en organiseer kabels om te voorkomen dat rangen of kruising met hoogspanningsleidingen, wat interferentie kan veroorzaken.Overweeg voor grotere installaties een RF -versterker om de signaalsterkte over lange kabelruns te handhaven.

De modulator aandoen en configureren

Power Setup: Sluit de voeding aan de modulator aan en sluit deze aan op een betrouwbare stroombron.Zorg ervoor dat de voeding overeenkomt met de spanning en de huidige vereisten van de modulator.Het gebruik van een overspanningsbeschermer wordt aanbevolen om te beschermen tegen stroompieken die de apparatuur kunnen beschadigen.

Configuratie-instellingen: om een ​​HDMI-modulator in te stellen, krijgt u toegang tot het configuratiemenu via een display op het scherm of webinterface.Pas de kanaaltoewijzing aan om een ​​RF -kanaal te selecteren dat interferentie met bestaande uitzendingen vermijdt.Kies het juiste modulatietype (zoals ATSC, DVB-T of QAM) volgens regionale uitzendnormen.Stel ten slotte de videoresolutie en het audioformaat in om overeen te komen met de mogelijkheden van de verbonden displays, waardoor de best mogelijke kijkkwaliteit wordt gewaarborgd.

Testen en uiteindelijke aanpassingen

Eerste testen: test de instelling na het configureren van de modulator door de aangesloten tv's af te stemmen op het toegewezen RF -kanaal.Controleer op duidelijke video, gesynchroniseerde audio en stabiel afspelen over alle displays.Elke flikkerende, statische of audio -vertraging kan een configuratieprobleem of signaalinterferentie aangeven.

Pas de instellingen indien nodig aan: stel indien nodig de modulatorinstellingen aan om de helderheid, het contrast of de audiosiveaus van de video te verbeteren.Zorg ervoor dat alle tv's een consistent signaal van hoge kwaliteit ontvangen.Als problemen aanhouden, verifieert u kabelverbindingen en controleert u op eventuele interferentiebronnen, zoals grote elektronische apparaten in de buurt.

Onderhoud en documentatie

Kabelbeheer: organiseer en label alle HDMI- en coaxkabels om een ​​nette installatie te behouden.Juiste kabelbeheer verbetert niet alleen het uiterlijk van de opstelling, maar helpt ook bij toekomstig onderhoud, probleemoplossing of systeemupgrades.Gebruik kabelbanden en labels voor duidelijke identificatie.

Raadpleeg de handleiding van de fabrikant: raadpleeg de fabrikanthandleiding voor gedetailleerde configuratie -opties, geavanceerde instellingen en probleemoplossing.Deze bron biedt modelspecifieke informatie en best practices voor het handhaven van optimale prestaties.Door de handleiding toegankelijk te houden, vereenvoudigt het doorlopend onderhoud en zorgt voor een effectief gebruik van de functies van de modulator.

Voordelen van HDMI -modulatoren

• Uitgebreide signaalverdeling: HDMI-modulatoren converteren HDMI-signalen in RF, waardoor high-definition-inhoud kan worden gedistribueerd over bestaande coaxiale kabelnetwerken.Dit maakt gecentraliseerde uitzending naar meerdere tv's mogelijk zonder afzonderlijke HDMI -kabels nodig te hebben, waardoor consistente video- en audiokwaliteit op alle schermen wordt gewaarborgd.Deze aanpak is ideaal voor ziekenhuizen, sportbars, onderwijsinstellingen en andere grote faciliteiten, waardoor de installatie en onderhoud worden vereenvoudigd terwijl rommel wordt verminderd.

• Kostenefficiëntie in grote installaties: Het gebruik van HDMI-modulatoren is kosteneffectiever dan het uitvoeren van afzonderlijke HDMI-kabels naar elk display, vooral in grootschalige setups.Coaxiale kabels zijn goedkoper en gemakkelijker te installeren over lange afstanden, en modulatoren elimineren de behoefte aan meerdere splitters of extenders.Dit verlaagt materiaal- en arbeidskosten, waardoor ze een slimme keuze zijn voor hotels, bedrijfskantoren en winkelruimtes die schaalbare AV -distributie vereisen.

• Mogelijkheden voor overdracht op lange afstand: HDMI-modulatoren blinken uit bij het verzenden van high-definition signalen over lange afstanden met verlies van minimaal kwaliteit, waardoor de robuuste afscherming van coaxkabels benutten.Dit maakt ze perfect voor grote commerciële complexen, educatieve campussen en stadions, waar inhoud over grote gebieden moet worden verdeeld.In tegenstelling tot HDMI -kabels, die boosters vereisen voor lange runs, behouden coaxkabels consistente kwaliteit over lange afstanden.

• Flexibele kanaaltoewijzing: HDMI -modulatoren kunnen specifieke RF -kanalen toewijzen aan verschillende HDMI -ingangen, waardoor inhoud wordt georganiseerd in gemakkelijk toegankelijke kanalen.Dit biedt een bekend kanaal-surfen, het verbeteren van het gemak in hotels, gezondheidszorgfaciliteiten en evenementenlocaties.Het zorgt ook voor naadloze integratie met bestaande uitzendsystemen, waarbij consistente kanaalopstelling wordt gehandhaafd.

• Brede compatibiliteit: HDMI -modulatoren overbruggen de kloof tussen moderne HDMI -apparaten en oudere tv's die alleen RF -ingangen hebben, waardoor legacy -televisies digitale inhoud kunnen ontvangen zonder extra adapters.Dit verlengt de levensduur van oudere apparatuur en biedt een kosteneffectieve manier om AV-systemen te moderniseren.Ondersteuning van meerdere modulatienormen zoals ATSC, DVB-T en QAM, ze zorgen voor compatibiliteit in verschillende regio's en uitzendvereisten.

Nadelen van HDMI -modulatoren

• Potentieel voor kwaliteitsverlies: HDMI -modulatoren comprimeren signalen om HDMI om te zetten in RF -indeling, wat de video -scherpte en audio -helderheid kan verminderen in vergelijking met directe HDMI -verbindingen.Dit kwaliteitsverlies kan merkbaar zijn in high-end thuistheaters of digitale signage-displays met ultrahigh-definition visuals.Iedereen die premium-inhoudskwaliteit nodig heeft, moet deze afweging overwegen.

• Complexe installatievereisten: het instellen van HDMI-modulatoren kunnen ingewikkeld zijn, vooral in grote of multi-source systemen.Het omvat zorgvuldige kanaalfrequentietoewijzing om interferentie te voorkomen, modulatie -instellingen te configureren om overeen te komen met display en regionale normen, en het waarborgen van compatibiliteit met bestaande AV -apparatuur.Deze complexiteit kan professionele installatie en onderhoud vereisen, wat bijdraagt ​​aan de totale kosten.

• Latentieproblemen: HDMI -modulatoren kunnen kleine vertragingen introduceren vanwege het modulatie- en compressieproces.Hoewel het over het algemeen onmerkbaar is voor regelmatige weergave, kan deze latentie problematisch zijn voor competitief gaming of live videoconferenties, waar timing en synchronisatie nodig zijn.Directe signaalverwerking moet deze beperking overwegen.

• Functiebeperkingen: HDMI -modulatoren missen meestal ondersteuning voor geavanceerde HDMI -functies zoals ARC (Audio Return Channel) voor het terugsturen van audio naar een AV -ontvanger, CEC (consumentenelektronica -besturing) voor uniforme afstandsbediening en HDR (hoog dynamisch bereik) voor verbeterdekleur en contrast.Dit kan de functionaliteit beperken die op zoek is naar geavanceerd thuisbioscoop of smart tv -mogelijkheden in vergelijking met directe HDMI -verbindingen.

Toepassingen van HDMI -modulatoren

Hotels en gastvrijheid

HDMI-modulatoren worden op grote schaal gebruikt in de horeca om high-definition inhoud te distribueren naar kamers en openbare ruimtes.Door HDMI-signalen van een centrale mediabron om te zetten in RF-signalen, kunnen hotels video en audio naar meerdere tv's uitzenden zonder afzonderlijke settopboxen in elke kamer nodig te hebben.Deze gecentraliseerde aanpak vereenvoudigt contentbeheer en verlaagt de hardwarekosten, waardoor het gemakkelijker is om naadloos entertainment te bieden.Bovendien kunnen hotels aangepaste kanaalopstelling maken, promotievideo's uitzenden en on-demand inhoud bieden, de gasttevredenheid verbeteren en gerichte advertentiemogelijkheden mogelijk maken.

Retail- en openbare ruimtes

In winkelomgevingen, luchthavens, stadions en winkelcentra worden HDMI -modulatoren gebruikt om digitale bewegwijzering en promotionele inhoud uit te zenden via meerdere displays.Deze gecentraliseerde uitzending zorgt voor consistente berichten en branding, voor effectieve communicatie en advertenties.Inhoudsupdates kunnen vanaf één punt worden beheerd, waardoor snelle wijzigingen in promotievideo's of informatie mogelijk zijn, waardoor betrokkenheid en verkoop wordt gemaximaliseerd.Op openbare locaties zoals luchthavens verspreiden HDMI -modulatoren vluchtinformatie, schema's en noodmeldingen, waardoor duidelijke communicatie met bezoekers wordt gewaarborgd.

Home Entertainment Systems

HDMI -modulatoren zijn steeds populairder in residentiële opstellingen voor het distribueren van video -inhoud van apparaten zoals satellietontvangers, streamingboxen of gameconsoles naar meerdere tv's in het hele huis.Met deze opstelling met meerdere kamers kunnen familieleden dezelfde inhoud in verschillende kamers bekijken zonder afzonderlijke apparaten of verwarde kabels nodig te hebben, waardoor een meer georganiseerde en flexibele entertainmentervaring biedt.Bovendien integreren HDMI -modulatoren naadloos met bestaande coaxiale systemen voor thuis, waardoor de behoefte aan meerdere kabelboxen wordt geëlimineerd en eenvoudig schakelen tussen streamingapparaten en traditionele tv -kanalen mogelijk wordt.

Educatieve en gezondheidszorgfaciliteiten

Onderwijsinstellingen gebruiken HDMI -modulatoren om lezingen, seminars en campusuitzendingen over klaslokalen en gemeenschappelijke ruimtes te distribueren.Dit gecentraliseerde systeem ondersteunt externe weergave voor overloopkamers en levert consistente educatieve inhoud.In de gezondheidszorg bieden HDMI -modulatoren patiënten entertainment en informatieve inhoud in meerdere kamers, het verbeteren van de tevredenheid van de patiënt en het stroomlijnen van communicatie.Ziekenhuizen kunnen video's voor gezondheidseducatie, faciliteitsupdates of noodmeldingen uitzenden en ervoor zorgen dat consistente en betrouwbare levering van inhoud in de faciliteit.

Evenementenlocaties en beveiligingsmonitoring

HDMI -modulatoren zijn belangrijk voor live evenementenuitzendingen in sportarena's, concertzalen en conferentiecentra.Ze verspreiden live videofeeds naar meerdere schermen en zorgen voor gesynchroniseerde weergave.In beveiligingstoepassingen converteren HDMI -modulatoren video -uitgangen van beveiligingscamera's in RF -signalen voor gecentraliseerde monitoring op meerdere displays.Deze opstelling verbetert het situationele bewustzijn en wordt veel gebruikt in commerciële gebouwen, woongemeenschappen en openbare ruimtes, waardoor betrouwbare en hoogwaardige bewakingsdekking wordt gewaarborgd.

Conclusie

HDMI-modulatoren zijn erg handig voor het verzenden van video en audio van hoge kwaliteit naar verschillende schermen met behulp van de coaxiale kabels die al aanwezig zijn.Door te leren hoe deze apparaten werken en wat ze kunnen doen, kunt u er het beste van maken om inhoud gemakkelijk te delen, ingewikkelde setups te verminderen en kijkers tevreden te houden.Of het nu gaat om zaken, school of thuisgebruik, HDMI-modulatoren bieden een eenvoudige en kosteneffectieve manier om inhoud effectief te beheren en te distribueren.
