Aan de slag met MC7447AHX1000NB

De MC7447AHX1000NB is een compacte, high-speed processor die is ontworpen voor taken die solide prestaties nodig hebben zonder te veel vermogen te gebruiken.Met een PowerPC G4 -kern die op 1,0 GHz draait, verwerkt deze multimedia, ingebed computer en industriële controletaken soepel.Het past in een kleine ruimte, maar levert nog steeds een betrouwbare snelheid en efficiënte verwerking.Gebouwd voor flexibiliteit, ondersteunt het dubbele I/O -spanningen en werkt het over een breed temperatuurbereik.De functies maken het nuttig in communicatiesystemen, slimme apparaten en geavanceerde ingebedde boards.Deze gids zal je door alles leiden, van zijn functies tot zijn pinout en applicaties, zodat je precies weet wat het kan doen voor je opstelling.

Catalogus

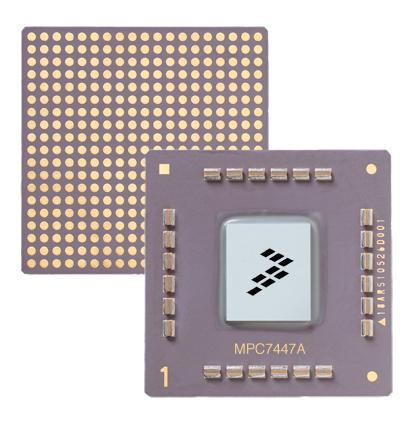

MC7447AHX1000NB Overzicht

De MC7447AHX1000NB is een high-speed ingebedde processor uit de MPC74XX-familie door NXP.Gebouwd rond de PowerPC G4 -kern, verwerkt het veeleisende taken in multimedia en computersystemen.Deze chip staat bekend om zijn evenwichtige mix van snelheid en vermogensregeling, waardoor het een geweldige keuze is voor toepassingen die betrouwbare prestaties nodig hebben zonder de stroomlimieten te ver te verleggen.U zult het in alles vinden, van industriële opstellingen tot geavanceerde ingebedde boards.

Op zoek naar MC7447AHX1000NB?Neem contact met ons op om de huidige voorraad, doorlooptijd en prijzen te controleren.

MC7447AHX1000NB Pinout -details

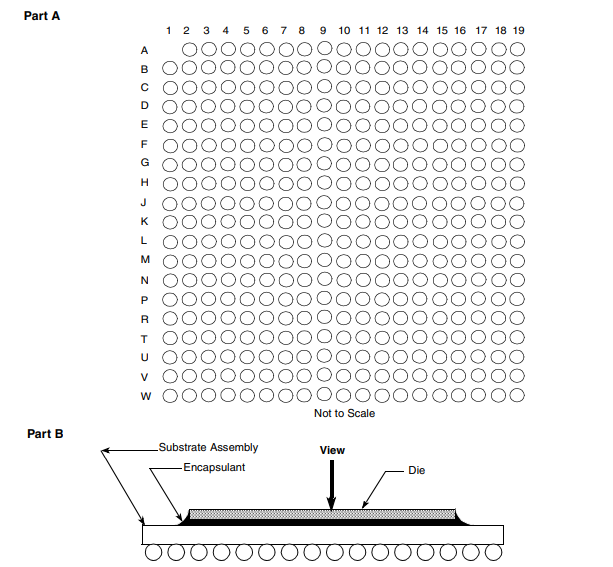

Dit diagram toont de pin -toewijzingen voor de MC7447AHX1000NB met behulp van het 360 HCTE BGA -pakket.Deel A biedt een bovenste lay-out van de gehele kogelrooster, gelabeld van A tot W (rijen) en 1 tot 19 (kolommen), die helpt met een duidelijke identificatie van elke pinlocatie.Deel B geeft een zijprofiel van het pakket, dat laat zien hoe de interne dobbelsteen in het substraat en inkapselende staat.Samen helpen deze weergaven voor een nauwkeurige plaatsing en oriëntatie tijdens de assemblage van de raad en helpen bij het begrijpen van hoe de chip verbinding maakt met de rest van het systeem.

Kenmerken van MC7447AHX1000NB

Gebouwd met de PowerPC G4 -kern

De kern van de MC7447AHX1000NB is de PowerPC G4 -kern, ontworpen om u een soepele en efficiënte verwerking te geven.Het is een betrouwbare optie als u werkt met systemen die solide prestaties nodig hebben zonder uw ontwerp te veel ingewikkeld te hebben.

Single-core, 32-bit ontwerp

Deze chip gebruikt een enkele kern met een 32-bits busbreedte.Dat betekent dat het verschillende taken aankan en dingen eenvoudig en beheersbaar kan houden.U hoeft zich geen zorgen te maken over extra lagen complexiteit.

Loopt met een snelheid van 1,0 GHz

Met een kloksnelheid van 1,0 GHz geeft deze processor u het soort kracht dat u nodig hebt voor het eisen van werklast.Het is snel, responsief en houdt dingen in beweging wanneer uw systeem onder druk staat.

Inclusief multimedia- en SIMD -ondersteuning

De ingebouwde multimedia- en SIMD-ondersteuning helpt de prestaties in grafische zware of audiogerelateerde taken te stimuleren.Het is een handige functie als u werkt met iets dat soepelere visuals of geluid nodig heeft.

Dubbele I/O -spanningscompatibiliteit

Bij het ondersteunen van zowel 1.8V als 2.5V I/O, geeft deze chip u flexibiliteit bij het aansluiten van deze met andere onderdelen.U kunt het matchen met een breed scala aan componenten zonder problemen met spanningsmismatch tegen te komen.

Werkt in een breed temperatuurbereik

Het is gebouwd om te lopen van 0 ° C tot 105 ° C, dus het is klaar om in verschillende omgevingen te gaan.Of u nu binnen of buiten bent, deze processor blijft werken zonder gedoe.

Surface Mount voor eenvoudige integratie

Het ontwerp van het oppervlaktemontage maakt het gemakkelijker om deze chip op uw bord te plaatsen.Het past precies in bij moderne bouwprocessen, tijd besparen en uw opstelling efficiënter maken.

Compact FCCBGA -pakket

Het wordt geleverd in een 360-ball FCCBGA-pakket dat slechts 25x25 mm meet.Dat geeft je een compacte vorm die perfect is voor ruimte-beperkte ontwerpen terwijl je nog steeds gemakkelijk kunt werken.

MC7447AHX1000NB Technische specificaties

Productkenmerk	Attribuutwaarde
Fabrikant	NXP -halfgeleiders
Spanning - I/O	1.8V, 2.5V
USB	-
Leverancierapparaatpakket	360-FCCBGA (25x25)
Snelheid	1,0 GHz
Serie	MPC74XX
Beveiligingsfuncties	-
Sata	-
RAM -controllers	-
Pakket / kast	360-BCBGA, FCCBGA
Pakket	Dienblad
Bedrijfstemperatuur	0 ° C ~ 105 ° C (TA)
Aantal kernen / busbreedte	1 kern, 32-bit
Montagetype	Oppervlaktemontage
Grafische versnelling	Nee
Ethernet	-
Display & Interface -controllers	-
Kernprocessor	PowerPC G4
Co-processors / DSP	Multimedia;Simd
Base Productnummer	MC7447
ROHS -status	Rohs niet-conform
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Bereikstatus	Raakt onaangetast
Eccn	3A991A2
HTSUS	8542.31.0001

MC7447AHX1000NB Blokdiagram

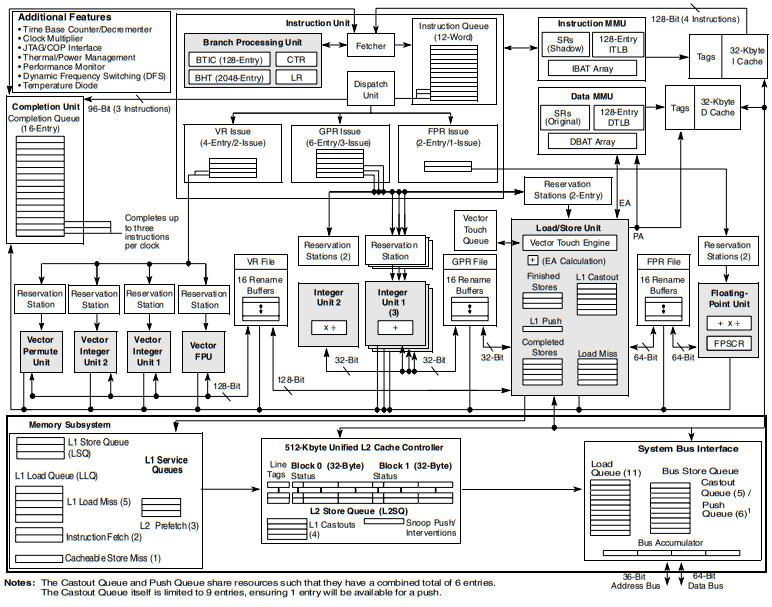

Dit blokdiagram geeft een gedetailleerde blik op hoe de MC7447AHX1000NB -microprocessor intern is georganiseerd.Het laat zien hoe instructies worden opgehaald, gedecodeerd en verwerkt via verschillende eenheden, waaronder scalaire, vector- en drijvende-point-uitvoeringspaden.Je zult ook zien hoe de chip geheugenbewerkingen verwerkt, met geïntegreerde L1- en L2 -caches om dingen te versnellen.Elke sectie speelt een rol bij het soepel en efficiënt bewegen van taken, of het nu gaat om het verwerken van gegevens, het beheren van instructies of communiceren met de rest van het systeem.Deze lay-out helpt je beter te begrijpen hoe de MC7447AHX1000NB complexe bewerkingen in realtime verwant.

MC7447AHX1000NB JTAG Interface -verbinding

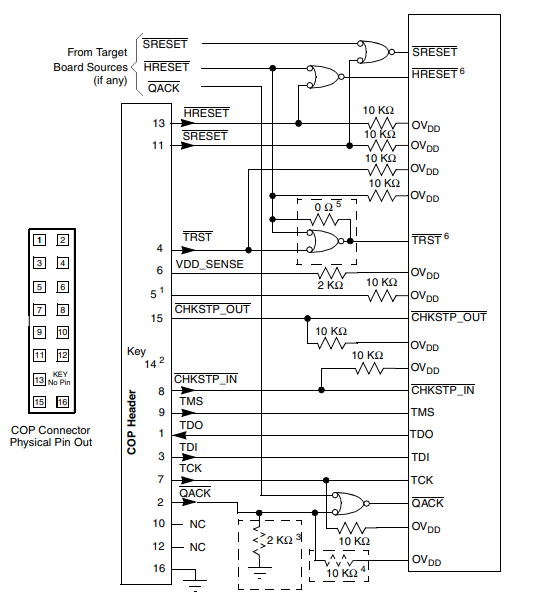

Dit diagram laat zien hoe de JTAG-interface verbinding maakt met de MC7447AHX1000NB via de COP-header (Common On-Chip Processor).Het beschrijft de pin -lay -out en signaalpaden die nodig zijn om foutopsporings- en testfuncties mogelijk te maken.Elke pin wordt duidelijk gelabeld en pull-up weerstanden worden gebruikt om het juiste signaalgedrag te garanderen.De verbindingen om signalen, kloklijnen en gegevens -I/O -pinnen te resetten, worden weergegeven samen met optionele componenten, zoals isolatieweerstanden.Het benadrukt ook hoe de JTAG -interface ontwikkelaars in staat stelt om de processor te besturen tijdens ontwikkeling of probleemoplossing, waardoor het een nuttige visual is om te begrijpen hoe de foutopsporingsinterface effectief kan worden ingesteld en gebruikt.

Toepassingen van MC7447AHX1000NB

Geweldig voor multimedia -apparaten die soepele prestaties nodig hebben

Als u een apparaat bouwt dat video's afspeelt, audio verwerkt of andere mediataken uitvoert, is de MC7447AHX1000NB een solide keuze.De verwerkingskracht en ingebouwde multimedia-ondersteuning helpen alles soepeler, zodat u een betere ervaring krijgt zonder vertraging of vertraging.

Werkt goed in geavanceerde ingebedde systemen

Deze chip past precies in meer complexe ingebedde opstellingen waar consistente snelheid en controle materie.Of u nu aan slimme panelen of compacte computersystemen werkt, het helpt bij het verwerken van uw verwerkingsbehoeften zonder in de weg te staan.

Betrouwbare optie voor industriële automatisering en controle

In automatiserings- en besturingssystemen moeten dingen gestaag worden uitgevoerd zonder hik.De MC7447AHX1000NB helpt bij het ondersteunen van dat soort stabiliteit, waardoor taken soepel worden uitgevoerd in drukke omgevingen zoals fabrieken of verwerkingseenheden.

Gebruikt in communicatieapparatuur voor gestage prestaties

Of het nu gaat om netwerkhardware of andere communicatiehulpmiddelen, deze processor helpt dingen achter de schermen te houden.Het ondersteunt een goede balans tussen snelheid en betrouwbaarheid, waardoor uw systeem reageert.

MC7447AHX1000NB Overzicht afmetingen

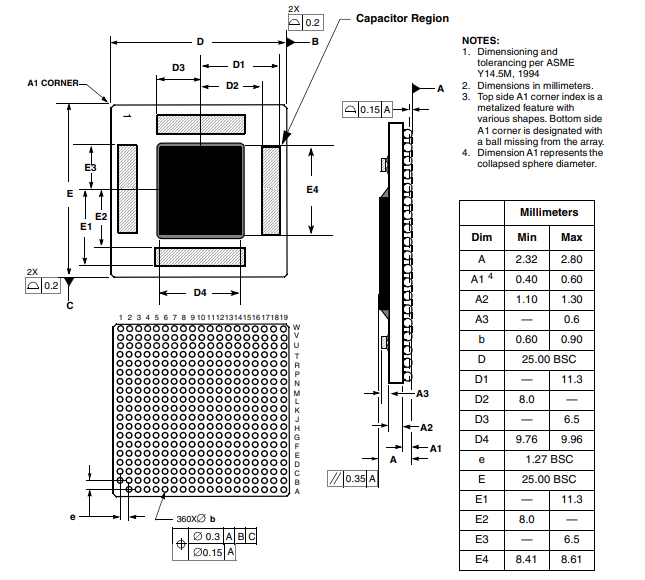

Dit diagram toont de mechanische lay-out en groottedetails voor de MC7447AHX1000NB, die een 360-ball ROHS-conform BGA-pakket gebruikt.Het omvat metingen voor hoogte, balveld en totale afmetingen in millimeters.Het onderaanzicht benadrukt de lay -out van de kogelrooster met een gemarkeerde A1 -hoek voor de juiste oriëntatie.Zijaanzicht biedt het pakkethoogte -bereik en details zoals de ingestorte kogeldiameter.Deze metingen helpen bij het garanderen van een nauwkeurige plaatsing en uitlijning op een printplaat, waardoor het diagram vooral nuttig is voor hardware -ingenieurs die PCB -lay -outs plannen die deze processor omvatten.

MC7447AHX1000NB -voor- en nadelen

Voordelen

• Geoptimaliseerd voor multimedia-toepassingen met ingebouwde SIMD- en DSP-ondersteuning

• Rijdt op 1,0 GHz, waardoor u snelle en responsieve prestaties krijgt

• Behandelt een breed temperatuurbereik, waardoor het geschikt is voor verschillende omgevingen

• Compact FCCBGA-pakket past goed in space-beperkte ontwerpen

Nadelen

• Single-core setup voldoet mogelijk niet aan de behoeften van zware multitasking workloads

• Beperkt tot 32-bit architectuur, die mogelijk niet geschikt is voor moderne 64-bit toepassingen

• Vereist precieze spanningscompatibiliteit, die de selectie van de onderdeel kan beïnvloeden

• Pakket voor het oppervlakte-montagepakket kan tijdens de installatie mogelijk meer zorgvuldig worden behandeld

MC7447AHX1000NB alternatieven

Onderdeelnummer	Fabrikant	Belangrijke functies	Use case/notes
MC7447AHX1333LB	NXP USA Inc.	1.333GHz PowerPC G4 -processor met SIMD -ondersteuning.Functies 1.8V/2.5V I/O, 360-FCCBGA-pakket en exploiteert tot 105 ° C.	Hoogwaardige ingebed computer in industriële of netwerksystemen die betrouwbare snelheid en verwerking nodig hebben.
MC7410VU500LE	Freescale halfgeleider	500 MHz PowerPC G4-processor, 1.8V/2.5V/3.3V I/O, 360-CBGA-pakket.Geen SIMD- of co-processorondersteuning.	Geschikt voor lagere of legacy-toepassingen die PowerPC-compatibiliteit nodig hebben en een breed I/O-spanningsbereik.
MC7410VU500LE	NXP USA Inc.	Dezelfde specificaties als hierboven - 500 MHz, geen SIMD, ondersteunt bredere I/O -spanningen.Wordt geleverd in een 360-CBGA-pakket, beoordeeld tot 105 ° C.	Ideaal voor projecten die een compatibel vervangingsgedeelte of alternatieve leveranciers nodig hebben.

Over NXP -halfgeleiders

NXP Semiconductors ontwerpt producten die helpen de dagelijkse elektronica van stroom te voorzien.Van processors tot het beveiligen van chips, ze richten zich op het bouwen van betrouwbare onderdelen die worden gebruikt in dingen zoals auto's, telefoons en slimme apparaten.Je zult vaak hun componenten vinden in systemen die soepel en veilig moeten werken.Met jarenlange ervaring en een sterke aanwezigheid op de wereldwijde markten, blijft NXP oplossingen creëren die u helpen uw ideeën tot leven te brengen.

Conclusie

De MC7447AHX1000NB biedt een geweldige mix van snelheid, betrouwbaarheid en grootte, waardoor het een solide keuze is voor ingebedde en multimediasystemen.De PowerPC G4 -kern zorgt voor een soepele werking voor veeleisende taken, en de 1,0 GHz kloksnelheid houdt de dingen snel.De chip werkt in een breed temperatuurbereik en ondersteunt flexibele I/O -spanningen, wat bijdraagt ​​aan het nut ervan in verschillende omgevingen.Het compacte oppervlaktemontagepakket past in kleine ruimtes zonder prestaties op te offeren.Of u nu werkt aan automatisering, communicatie of media -afspelen, deze processor heeft de functies om u te helpen dingen efficiënt te doen.Het is een betrouwbare optie wanneer u prestaties nodig hebt die in krappe ruimtes past.
