GAL20V8B-15LJN: Functies, pinout, applicaties en programmeerhandleiding

De GAL20V8B-15LJN is een opvallend apparaat dat is ontworpen voor veel digitale taken.Deze gids kijkt goed naar wat de GAL20V8B-15LJN kan doen, gericht op de flexibiliteit en sterke prestaties in verschillende toepassingen, van het besturen van machines tot het aandrijven van dagelijkse gadgets.We zullen de belangrijkste functies behandelen, hoe het is ingesteld en hoe het te programmeren, en biedt een duidelijk beeld voor iedereen die geavanceerde logische oplossingen in hun projecten wil gebruiken.

Catalogus

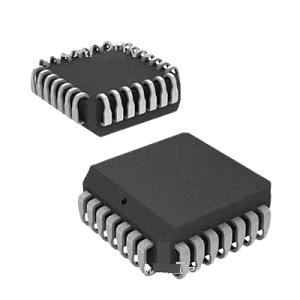

Gal20v8b-15ljn Beschrijving

De GAL20V8B-15LJN Van Lattice Semiconductor is een hoogtepunt in de GAL® 20V8-apparaatfamilie, bekend om zijn efficiëntie en hoge snelheid.Dit model is ontworpen met behulp van E2CMOS -technologie, die wordt gevierd voor een laag stroomverbruik met behoud van hoge prestaties.De GAL20V8B-15LJN is voornamelijk gebruikt in digitale logische toepassingen zoals adrescodering, interface van apparaten en logische vervanging en is veelzijdig en geschikt voor een breed spectrum van programmeerbare logische toepassingen.De GAL20V8B-15LJN omvat een configuratie van 8 macrocellen, een maximale bedrijfsfrequentie van 62,5 MHz en een voortplantingsvertraging van slechts 15 nanoseconden, waardoor snelle en betrouwbare prestaties worden gewaarborgd.Het werkt op een standaard 5V-voeding en wordt geleverd in een 28-pins PLCC-pakket (plastic loodcrager).

Als u op zoek bent naar een betrouwbare en efficiënte programmeerbare logische oplossing, is de GAL20V8B-15LJN een geweldige keuze.Het is gebouwd om sterke prestaties te leveren, waardoor het een slimme optie is voor bedrijven die hun technologie willen upgraden.Als u een bulkorder overweegt, is dit een perfecte gelegenheid om uw applicaties te optimaliseren en het meeste uit uw infrastructuur te halen.

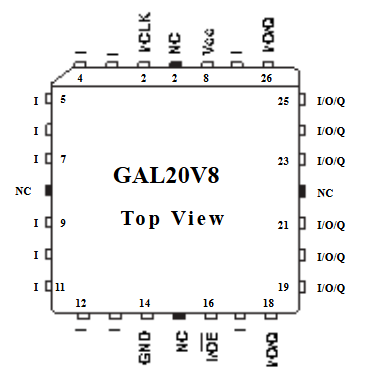

GAL20V8B-15LJN PIN-configuratie

De GAL20V8B-15LJN is een Generic Array Logic (gal) Apparaat, een programmeerbaar logisch apparaat dat wordt gebruikt in verschillende digitale logische toepassingen.De PIN -configuratie volgt een Standaard 24-pins dual in-line pakket (DIP) lay-out, met ingangen, uitgangen en besturingspennen duidelijk gedefinieerd.

Op de linkerkant Van het diagram (pennen 1-12) zien we voornamelijk input (i) pinnen waarmee het apparaat signalen van externe circuits kan ontvangen.Pin 1 en verschillende andere pennen (5, 7, 9 en 11) worden aangeduid als inputs (i).Pin 6 en 22 zijn gemarkeerd NC (geen verbinding), wat betekent dat ze niet elektrisch zijn verbonden met het interne circuit.De GND -pin (grond) wordt geplaatst op pin 12 en dient als referentiespanning voor het apparaat.

Op de rechterkant (Pinnen 13-24) hebben we invoer/uitvoer (I/O) -pennen, die configureerbaar zijn als ingangen of uitgangen, afhankelijk van de geprogrammeerde logica.Deze I/O -pinnen (18, 19, 21, 23, 25 en 26) bieden flexibele connectiviteit.De moduspen (pin 15) voor het definiëren van de bedrijfsmodus van het apparaat en de VCC (voeding) pin op pin 24 biedt de benodigde spanning voor de juiste werking.

Bij de bovenkant Van het apparaat zijn er extra bedieningssignalen, waaronder MCLK (hoofdklok, pin 2) en extra NC -pinnen.De pinout van de GAL20V8B zorgt voor efficiënt digitaal logisch ontwerp, waardoor het een veelgebruikte component is in programmeerbare logische circuits.

GAL20V8B-15LJN CAD-modellen

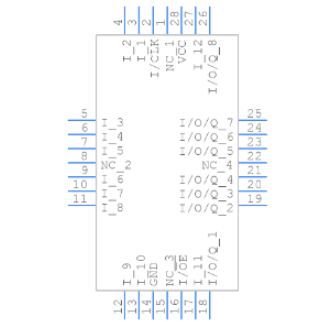

Gal20v8b-15ljn-symbool

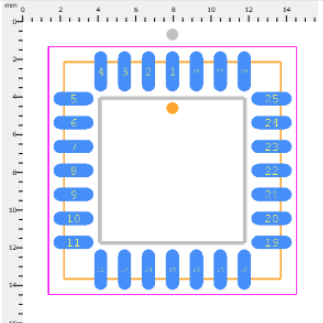

Gal20v8b-15ljn voetafdruk

GAL20V8B-15LJN-functies

• Voortplantingsvertraging: De GAL20V8B-15LJN heeft een maximale voortplantingsvertraging van 15 nanoseconden, wat betekent dat het snelle signaalovergangen kan omgaan en efficiënt kan werken in tijdgevoelige toepassingen.

• Bedrijfsfrequentie: Het ondersteunt een maximale bedrijfsfrequentie van 62,5 MHz, waardoor snelle verwerking en responsiviteit in complexe digitale logische circuits worden vergemakkelijkt.

• Laag stroomverbruik: Het apparaat maakt gebruik van E2CMOS -technologie, een variant van CMO's die de nadruk legt op energie -efficiëntie.Deze technologie zorgt ervoor dat de GAL20V8B-15LJN minder stroom verbruikt, waardoor het ideaal is voor toepassingen waarbij stroomefficiëntie nodig is zonder prestaties op te offeren.

• Herprogrammeerbare E2 -celtechnologie: De GAL20V8B-15LJN is uitgerust met elektrisch uitroeibare cellen, waardoor de logische functies indien nodig opnieuw kunnen worden herprogrammeerd en bijgewerkt.Deze functie biedt uitstekende flexibiliteit en aanpassingsvermogen in het wijzigen van hardware -omgevingen of systeemupdates.

• Veelzijdige uitvoerlogica macrocells: Het bevat 8 uitvoerlogische macrocellen die individueel kunnen worden geprogrammeerd voor verschillende logische functies, waardoor het apparaat kan worden aangepast op specifieke behoeften.Deze macrocellen ondersteunen configureerbare uitvoerpolariteit en kunnen de functionaliteit van 24-pins PAL-apparaten emuleren, waardoor de GAL20V8B-15LJN een veelzijdige keuze is voor een reeks digitale toepassingen.

• Verbeterde testbaarheid: Het apparaat beschikt over vooraf laden en power-on reset-mogelijkheden voor alle registers, waardoor 100% functionele testbaarheid wordt gewaarborgd.Dit aspect is geweldig voor het handhaven van betrouwbaarheid en voorspelbaarheid in operationele instellingen, vooral wanneer systeemintegriteit en prestaties belangrijk zijn.

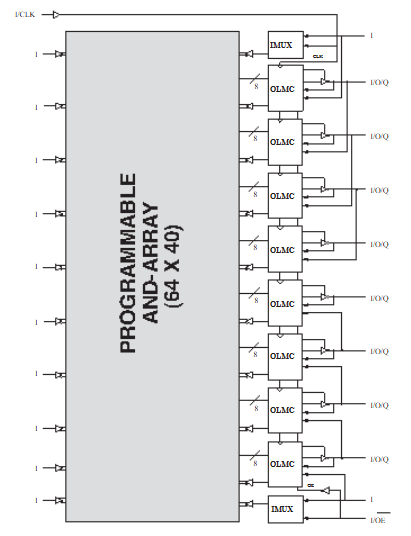

GAL20V8B-15LJN Blokdiagram

De GAL20V8B-15LJN is een generiek array-logica (GAL) -apparaat dat bestaat uit een programmeerbare en array (64 x 40), waardoor flexibele logica-implementatie mogelijk is.Het blokdiagram toont de programmeerbare en array, die dient als de primaire logische engine waar ingangen en feedbacksignalen logisch worden gecombineerd.Deze programmeerbare matrix maakt het mogelijk om verschillende combinatie- en sequentiële logische functies te configureren, en biedt flexibiliteit in het ontwerp van het digitale circuit.

Aan de rechterkant van het diagram zijn de OLMC (output logic macro-cellen) zichtbaar, elk verbonden met de en-array-uitgangen.Deze macrocellen definiëren het gedrag van de uitgangspennen, of ze nu functioneren als combinatie-logica of sequentiële logica met flip-flop-opslag.Bovendien maken de IMUX -eenheden (invoer multiplexer) interne signaalroutering mogelijk, waardoor de programmeerbaarheid van het apparaat verder wordt verbeterd.De I/OQ (invoer/uitvoerpennen) vertegenwoordigen de interface tussen het apparaat en externe circuits, waardoor bidirectionele communicatie mogelijk is, afhankelijk van de geconfigureerde logica.

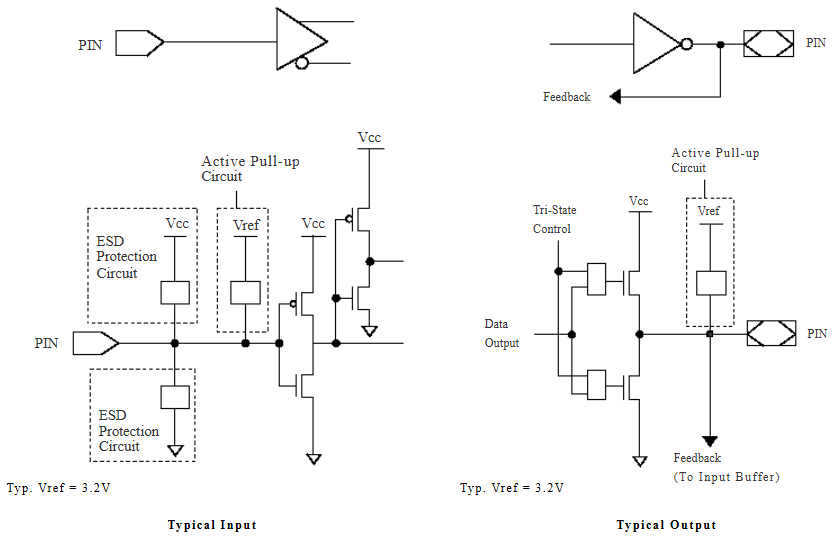

Input/output equivalent schema's

De GAL20V8B-15LJN-ingang/uitvoer-equivalente schema's illustreren de interne elektrische kenmerken van de invoer- en uitvoerpennen van het apparaat.Deze schema's benadrukken hoe het programmeerbare Logic Device (PLD) signalen beheert via beschermingscircuits, actieve pull-ups en Tri-State Control-mechanismen, waardoor betrouwbare werking in digitale circuits wordt gewaarborgd.

De Typische input Schematische weergave toont de structuur van een ingangspen, die ESD -beschermingscircuits (elektrostatische ontlading) omvat om schade door tijdelijke spanningspieken te voorkomen.Het actieve pull-upcircuit zorgt ervoor dat de pin een gedefinieerd logisch niveau handhaaft wanneer er geen extern signaal drijft, waardoor zwevende toestanden voorkomen die onvoorspelbaar gedrag kunnen veroorzaken.De referentiespanning (VREF = 3.2V) speelt een rol bij het instellen van de drempel voor het detecteren van logica hoge of lage toestanden.

De Typische output Schematisch illustreert de uitgangsstructuur, die een push-pull transistorpaar omvat dat sterke aandrijfmogelijkheden mogelijk maakt voor zowel hoge als lage logische toestanden.Met een Tri-State-besturingsfunctie kan de uitvoerpen een hoge impedantietoestand invoeren voor busgerichte ontwerpen waarbij meerdere apparaten dezelfde verbinding delen.Het feedbackpad biedt een interne verbinding terug naar de logische array, waardoor het apparaat de uitvoerstatus kan bewaken of synchroniseren met andere logische functies.Een actief pull-upcircuit zorgt voor betrouwbare spanningsniveaus wanneer dat nodig is.

De GAL20V8B-15LJN is ontworpen voor snelle, low-power programmeerbare logische toepassingen, met robuuste invoerbeveiliging, flexibele uitvoerconfiguraties en programmeerbare feedbackpaden.Dit maakt het geschikt voor complexe digitale ontwerpen die betrouwbare signaalintegriteit en configureerbare logische bewerkingen vereisen.

GAL20V8B-15LJN-specificaties

Type	Parameter
Fabrikant	Lattice Semiconductor Corporation
Serie	GAL20V8B
Verpakking	Buis
Onderdeelstatus	Verouderd
Programmeerbaar type	EE PLD
Subcategorie	Programmeerbare logica IC's
Aantal macrocellen	8
Maximale bedrijfsfrequentie	62,5 MHz
Voortplantingsvertraging - Max	15 ns
Bedrijfsvoorzieningspanning	5 V
Bedrijfsvoorzieningstroom	90 Ma
Voedingsspanning - min	4.75 V
Voedingsspanning - Max	5.25 V
Minimale bedrijfstemperatuur	0 ° C
Maximale bedrijfstemperatuur	+75 ° C
Montagetype	Oppervlaktemontage
Pakket / kast	28-LCC (J-Lead)
Leverancierapparaatpakket	28-PLCC (11.51x11.51)
Base Productnummer	Gal20v8
Hoogte	3,68 mm
Lengte	11,5 mm
Breedte	11,5 mm
Eenheidsgewicht	0,041719 oz

GAL20V8B-15LJN TOEPASSINGEN

Ingebedde systemen

De GAL20V8B-15LJN wordt vaak gebruikt in ingebedde systemen waar aangepaste logica behoefte is aan specifieke besturingsfuncties.De programmeerbare aard maakt het mogelijk om het apparaat aan te passen voor verschillende iteratieve processen, waardoor de functionaliteit en integratie met andere systeemcomponenten wordt verbeterd.

Digitale besturingssystemen

In digitale besturingssystemen wordt deze PLD gebruikt om complexe logica te implementeren voor het beheersen van motoren, interface met sensoren en verwerkingssignalen.De capaciteit om gedetailleerde besturingslogica af te handelen maakt het ideaal voor toepassingen die nauwkeurige operationele controle en responsiviteit vereisen.

Communicatie -interfaces

Het apparaat blinkt uit in het beheren van communicatieprotocollen, het coderen en decoderen van gegevens en het besturen van statusmachines.Het past naadloos aan aan verschillende communicatienormen, waardoor het een veelzijdige keuze is voor telecommunicatie en netwerkapparaten.

Test- en meetapparatuur

Voor test- en meettoepassingen biedt de GAL20V8B-15LJN aangepaste gegevensverwerkingsmogelijkheden, signaalroutering en besturingslogica.Het maakt de ontwikkeling van op maat gemaakte meetoplossingen mogelijk die specifieke gegevensverwerking en besturingsfuncties vereisen.

Auto -elektronica

Binnen de autosector onderscheidt deze PLD zich vanwege het robuuste ontwerp en de uitstekende elektrostatische ontladingsbescherming (ESD).Deze functies zorgen voor een betrouwbare werking onder de veeleisende omstandigheden die typerend zijn in auto -omgevingen.

Industriële automatiserings- en besturingssystemen

De GAL20V8B-15LJN is een belangrijke rol bij industriële automatisering en biedt de logica die nodig is voor het beheersen van complexe industriële processen en machines.Het maakt de automatisering van taken en de integratie van controlesystemen mogelijk, waardoor de efficiëntie en betrouwbaarheid bij productieactiviteiten wordt verhoogd.

Consumentenelektronica

In consumentenelektronica wordt het apparaat gebruikt om de functionaliteit van huishoudelijke en persoonlijke apparaten te verbeteren via efficiënte logische oplossingen.Het vermogen om meerdere logische functies uit te voeren, maakt het economisch een populaire keuze voor fabrikanten van consumentenproducten.

Aangepaste staatsmachines

De PLD is ideaal voor het ontwerpen van aangepaste toestandsmachines in digitale circuits, waardoor de efficiëntie van controlelogica en operationele sequencing wordt verbeterd.Deze toepassing is geweldig in scenario's waarbij specifiek operationeel gedrag nodig is om complexe logische taken effectief te beheren.

GAL20V8B-15LJN-programmering

Het programmeren van de GAL20V8B-15LJN, een veelzijdig logisch apparaat van Semiconductor van het rooster, kan effectief worden bereikt in een paar belangrijke stappen, waarbij een compatibele logische programmeur wordt gebruikt.In eerste instantie is uw taak om het logische circuit te ontwerpen dat u van plan bent te implementeren.Dit wordt bereikt door een hardwarebeschrijving -taal (HDL) te gebruiken, waarbij Cupl een populaire keuze is vanwege de eenvoud, geschikt voor GAL -apparaten.Zodra uw logische ontwerp is opgegeven, omvat de volgende stap het samenstellen van dit ontwerp in een Jedec (.jed) -bestand met behulp van software zoals WINCUPL.Dit bestand bevat de benodigde configuratie, bekend als een zekeringskaart, voor het programmeren van de gal.

De daadwerkelijke programmering van de GAL20V8B-15LJN vereist een met rooster goedgekeurde logische programmeur, waarbij de TL866 een veelgebruikt model is vanwege de betrouwbaarheid en gebruiksgemak.Deze stap omvat het verbinden van de GAL20V8B-15LJN met de programmeur volgens de opgegeven instructies, het laden van het JEDEC-bestand in de programmeersoftware en het initiëren van de programmeercyclus.Deze cyclus bevat een automatisch wissen van eerdere configuraties voordat de nieuwe logica in het apparaat programmeert.Ten slotte is een belangrijke stap het geprogrammeerde apparaat verifiëren door het in het beoogde circuit te testen om ervoor te zorgen dat het correct functioneert, waardoor het integratieproces wordt voltooid met uw specifieke toepassingsvereisten.

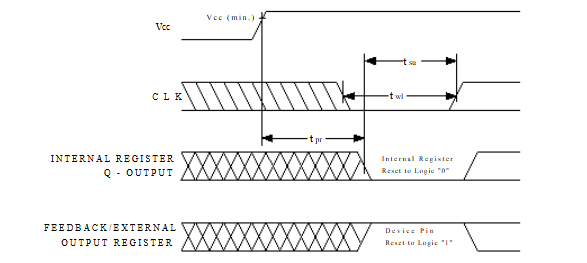

Gal20v8b-15ljn power-up reset

Het power-up reset circuits in de GAL20V8B-15LJN zorgt ervoor dat alle interne registers tijdens het opstarten van het systeem worden geïnitialiseerd.Naarmate het vermogen wordt toegepast, moet de VCC -spanning monotoon stijgen zonder schommelingen om onregelmatig gedrag te voorkomen.Zodra VCC het minimale vereiste niveau bereikt, worden de interne registers gereset binnen een maximale vertraging van 1μs (TPR), waardoor alle Q -uitgangen instellen op logica 0. Als de geregistreerde uitvoerpennen zijn ingeschakeld, zullen ze standaard Logic 1 zijn, ongeacht hun geprogrammeerdepolariteit.Dit garandeert een voorspelbare initialisatie, waardoor het ontwerp van staatsmachines en sequentiële logische circuits wordt vereenvoudigd.

Om een ​​geldige reset te garanderen, moet de klokinvoer (CLK) op een statisch TTL-niveau worden gehouden tijdens power-up.Het apparaat mag niet worden geklokt totdat aan alle invoer- en feedbackpad -insteltijden is voldaan, zoals weergegeven in het diagram.De klok moet voldoen aan de minimale pulsbreedte -vereisten voordat het normale werking begint.Door deze voorwaarden te handhaven, zorgt het power-up reset-mechanisme ervoor dat het logische apparaat begint in een stabiele en goed gedefinieerde toestand, waardoor onbedoelde overgangen of metastbaarheidsproblemen in digitale circuits worden voorkomen.

Gal20v8b-15ljn vergelijkbare onderdelen

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

Gal20v8b-15ljn voordelen

Verbeterde ontwerpflexibiliteit

De GAL20V8B-15LJN is ontworpen met een veelzijdige architectuur waarmee de outputlogische macrocellen (OLMC's) door de gebruiker worden geconfigureerd.Deze flexibiliteit ondersteunt een breed scala aan toepassingen en aanpassingen, waardoor het logische apparaat voor specifieke taken en functies kan worden geoptimaliseerd zonder de beperkingen die zijn gekoppeld aan minder flexibele ontwerpen.

Verminderd stroomverbruik

Met behulp van Ultramos® Advanced CMOS-technologie vermindert de GAL20V8B-15LJN het stroomverbruik met 50% tot 75% in vergelijking met traditionele bipolaire logica-apparaten.Dit maakt het een milieuvriendelijke optie die ook de thermische output minimaliseert en de levensduur van het apparaat verbetert.Typische leveringsstromen zijn aanzienlijk lager, met 75 mA voor standaard versies met een laag vermogen en zelfs lager bij 45 mA voor kwartkrachtversies, waardoor energie-efficiëntie in veelgevraagde omgevingen wordt gewaarborgd.

Robuuste ESD -bescherming

Dit apparaat bevat sterke beschermingsmechanismen voor elektrostatische ontlading (ESD), voor het handhaven van operationele stabiliteit en betrouwbaarheid in omgevingen die gevoelig zijn voor statische ontlading.Een dergelijke bescherming is goed in industrieën zoals automotive en industriële automatisering, waar elektronische componenten kunnen worden onderworpen aan rigoureuze omstandigheden en waar ESD anders kan leiden tot falen van apparaten of grillig gedrag.

GAL20V8B-15LJN-fabrikant

Lattice Semiconductor Corporation is een wereldleider in Smart Connectivity Solutions.Rooster bekend om zijn programmeerbare logische apparaten met een laag vermogen, richt zich voornamelijk op de consumenten-, communicatie- en industriële markten.Het innovatieve productbereik van het bedrijf omvat FPGA's (veldprogrammeerbare gate -arrays), CPLD's (complexe programmeerbare logica -apparaten) en energiebeheerapparaten, die integraal zijn op slimme applicaties die snelle antwoorden vereisen.Lattice Semiconductor onderscheidt zich in de markt voor competitieve technologie met zijn focus op oplossingen met een laag vermogen, kleine en hoogwaardige oplossingen.Deze attributen maken zijn producten ideaal voor het mogelijk maken van technologie op gebieden zoals netwerkinfrastructuur, edge computing en slimme IoT -apparaten.Lattice heeft een reputatie opgebouwd voor het leveren van aangepaste oplossingen die voldoen aan specifieke behoeften, ondersteund door uitgebreide softwaretools en ontwikkelingsomgevingen die productontwerp en implementatie stroomlijnen.

Conclusie

De GAL20V8B-15LJN van Lattice Semiconductor is een eersteklas apparaat dat voldoet aan de veeleisende behoeften van moderne digitale systemen met zijn snelle prestaties, energiebesparende ontwerp en veelzijdige programmeeropties.Dit apparaat is gebouwd om complexe uitdagingen aan te gaan in een breed scala van instellingen, van grote industriële systemen tot persoonlijke elektronica, waardoor het een solide keuze is voor het bouwen van geavanceerde digitale oplossingen.Deze gids heeft de technische details en voordelen van de GAL20V8B-15LJN uitgelegd, evenals hoe deze op verschillende velden kan worden gebruikt, wat het belang aantoont bij het verbeteren van digitale opstellingen overal.
