Het verkennen van de IC 741 op-amp: functies, pinout en applicaties

Deze gids onderzoekt de IC 741 Operational Amplifier, een kern van analoog circuitontwerp sinds de introductie door Fairchild Semiconductors in 1963. Gevierd vanwege zijn flexibiliteit, is de IC 741 op-AMP een nietje geworden in talloze elektronische projecten vanwege de compacte vorm en betrouwbaarprestatie.Van eenvoudige signaalversterking tot complexe wiskundige functies, deze gids onderzoekt de rol en bijdragen van de IC 741 op-amp bij het bevorderen van elektronische toepassingen en het verbeteren van het circuitontwerp.

Catalogus

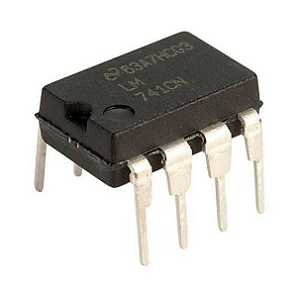

Wat is de IC 741 operationele versterker?

De IC 741 -operationele versterker bekend om zijn aanpassingsvermogen en compacte ontwerp speelt de IC 741 een rol in een talloze elektronische toepassingen.Meestal ingekapseld in een 8-pins configuratie, concentreert het IC zijn bewerkingen rond specifieke pinnen, met name PINS 2 (inverterende ingang), 3 (niet-inverterende ingang) en 6 (uitgangsspanning).Het ontwerp van de op-AMP wordt weergegeven door een driehoek, een symbool van de drie hoofdfasen die de kern van zijn architectuur vormen: de differentiële inputfase, een tussenliggende winstfase en een push-pull-uitvoerfase.In de 741-serie OP-AMP bevat de differentiële invoerfase ingewikkeld gematchte paren FET's of bipolaire transistoren.Deze zorgvuldige matching vermindert de offsetspanning en biedt een hoge ingangsweerstand, waardoor de betrouwbaarheid van signaalversterking wordt versterkt.Dergelijke technische combinatie is nodig voor het bereiken van een lage ruisvloer, een kwaliteit die de prestaties verbetert in delicate audio- en signaalverwerkingstaken.

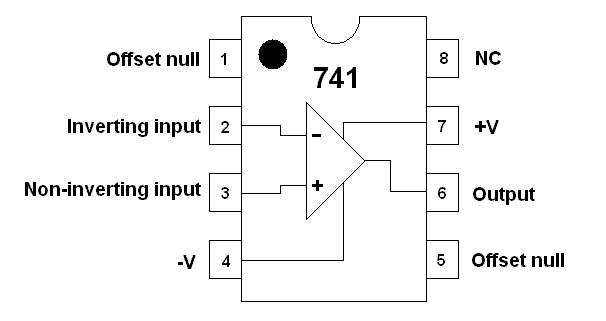

IC 741 op-amp pin-configuratie

PIN Nr.	Speldnaam	Beschrijving
1	Compensatie nul	Gebruikt voor het aanpassen van de offsetspanning.
2	Inverteren input (-)	Input Terminal waarbij het signaal is omgekeerd.
3	Niet-inverterende invoer (+)	Input Terminal waarbij het signaal niet is omgekeerd.
4	Negatieve spanningsvoorraad (V-)	Biedt negatieve spanningsvoorraad (VCC).
5	Compensatie nul	Gebruikt voor het aanpassen van de offsetspanning.
6	Uitvoer	Uitgangsterminal voor de spanning.
7	Positieve spanningsvoorraad (+VCC)	Biedt een positieve spanningsvoorraad.
8	Niet verbonden (NC)	Deze pin heeft geen verbinding.

IC 741 op-amp versterking

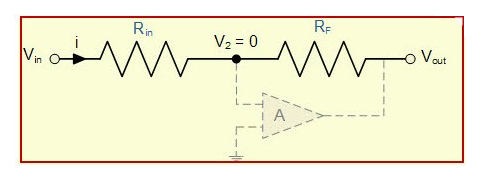

Inverterende versterker

De instelling van de inverterende versterker is intrigerend vanwege de opstelling, waarbij pin 2 de invoer ontvangt en pin 6 het signaal uitvoert, zij het in omgekeerde fase.Een positieve ingangsspanning leidt natuurlijk tot een negatieve uitgang, een fascinerend samenspel van elektrische principes.De winst, uitgedrukt als

bevat een bepaalde allure voor diegenen die controle en precisie nodig hebben.Stel dit voor: RF ingesteld op 1000 kΩ en R1 bij 100 kΩ, met een winst van -10.Een initiële 1,5 V -ingang verandert in een -15V -uitgang, een prestatie in faseverschuiving en versterkingscontrole.Deze configuratie vindt gunst in scenario's zoals audioverwerking en sensor signaalafstemming, waarbij zorgvuldige transformatie van signalen een belangrijk onderdeel van het proces is.

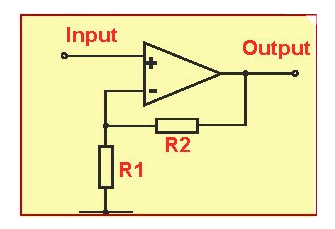

Niet-inverterende versterker

Deze configuratie schildert een contrasterend portret: onberispelijke versterking zonder fase te wijzigen.Hier siert de invoer pin 3, terwijl pin 6 het getrouw in kracht weerspiegelt.De winst, gegeven door

Laten u met vertrouwen de resultaten voorspellen, bijvoorbeeld met RF bij 50 kΩ en R1 bij 10 kΩ, wat een versterking van 6 oplevert. Een bescheiden 1V -ingang manifesteert zich als een robuuste 6V -uitgang.Vaak opgeroepen in rollen zo gevarieerd als bufferversterkers binnen instrumentatie, biedt dit ontwerp niet aflatende stabiliteit en duidelijkheid.Het schijnt in gevoelig zoals hoogcisie biomedische apparaten en ingewikkelde communicatiesystemen, waarbij het behoud van de essentie van een signaal met integriteit en betrouwbaarheid een pad naar succes is.

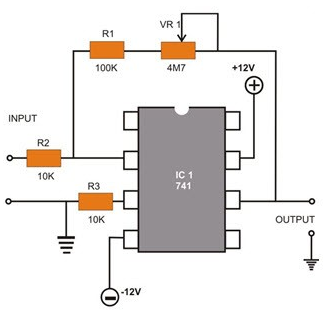

Circuitdiagram van IC 741 op-amp

De IC 741 -operationele versterker speelt een rol in een groot aantal praktische circuits, waardoor zijn talenten zich uitbreiden tot gebieden zoals signaalconditionering en rekenkundige bewerkingen.Het verbetert precieze analoge circuits en draagt ​​bij aan de behandeling van verschillende signalen met een finesse die op prijs wordt gesteld om prestaties en betrouwbaarheid te zoeken.

IC 741 op-amp circuitdiagram

IC 741 op-amp specificaties

Type	Parameter
Input offset spanning	Typisch ± 2 mV, maximale ± 6 mV
Input offset stroom	Typisch ± 20 na, maximaal ± 200 na
Input Bias Current	Typisch ± 80 NA, maximaal ± 500 na
Differentiële invoerweerstand	2 MΩ tot 10 MΩ
Invoercapaciteit	1.4 PF
Offset spanningsaanpassingsbereik	± 10 mV met externe potentiometer
Ingangsspanningsbereik	± 13 V met ± 15 V toevoer
CMRR (Common Mode Regment Ratio)	Meestal 90 dB, minimaal 70 dB
SVRR (Ratio Supply Voltage Ratio)	Meestal 96 dB, minimaal 70 dB
Stroomverbruik	Typisch 85 MW bij ± 15 V -levering
Tijdelijke reactie	0,3 μs voor 5 V stapverandering in de uitgang
Slew Rate (SR)	0,5 V/μs

IC 741 op-amp functies

Hoge invoerimpedantie

Meer dan 100 kΩ, waardoor het risico op laadeffecten op signaalbronnen wordt verminderd.

Zorgt voor een soepele integratie met een breed scala aan circuits zonder signaalverlies.

Lage outputimpedantie

Typisch onder 100 Ω, waardoor efficiënte vermogensafgifte wordt mogelijk gemaakt voor verbonden belastingen.

Voorkomt signaalreflectieproblemen en handhaaft circuitstabiliteit onder verschillende belastingsomstandigheden.

Breed frequentiebereik

Werkt van 0 Hz tot 1 MHz, waardoor het geschikt is voor DC-, audio- en matige RF -toepassingen.Betrouwbaar voor zowel lage als hoogfrequente signaalverwerking.

Lage offsetspanning

Minimaliseert uitvoerfouten als gevolg van input offset, waardoor de nauwkeurigheid in precisietoepassingen wordt verbeterd.Vermindert de behoefte aan extra kalibratie- of correctiecircuits.

Hoogspanningsversterking

Winst van maximaal 200.000 maakt versterking van zwakke signalen mogelijk, ideaal voor sensoren en transducers.Ondersteunt toepassingen die een hoge signaalintegriteit vereisen.

Veelzijdig en betrouwbaar

Betrouwbare prestaties in educatieve, consumenten- en industriële elektronische projecten.Eenvoudig maar robuust ontwerp maakt het een nietje in analoog circuitontwerp.

Toepassingen van IC 741 op-amp

Veelzijdige bouwstenen voor circuitontwerp

IC 741 OP-AMP's zijn uitstekend in talloze elektronische toepassingen vanwege hun flexibiliteit en betrouwbaarheid.Ze worden gewoonlijk gebruikt om actieve filters, stroom-spanning converters, analoog-naar-digitale converters, spanningsvolgers en het opsommen van versterkers te ontwerpen.Ze spelen een rol in monster-en-hold circuits, variabele frequentie-oscillatoren en rimpelregulerende voedingen, waardoor ze worden gebruikt in audioverwerking en precisie-apparaten.

Audioverwerking en milieumonitoring

De IC 741 OP-AMP wordt gebruikt in audiomixers, waardoor signaalhelderheid wordt gewaarborgd in mengconsoles.Het ondersteunt ook omgevingssystemen, zoals automatische lichtschakelaars en DC -spanningsindicatoren.Anderen vertrouwen op zijn stabiliteit en precisie voor taken die signaalnauwkeurigheid vereisen, zoals in kamerthermometers en geluidsgevoelige bug-luisterapparaten.

Communicatie en signaalverwerking

Voor toepassingen zoals microfoonversterkers minimaliseert de IC 741 vervorming en beheert het geluid, waardoor een duidelijke audiokwaliteit wordt geleverd.Het voedt ook spanning-tot-frequentie converters in frequentiemodulatie en signaalverwerking.
