TCA6424Argjr verkennen: functies, use cases en technische datasheet

De Texas Instruments TCA6424Argjr is een krachtige en flexibele 24-bit I/O-expander, ontworpen om naadloos te integreren met I2C- en SMBUS-systemen.Dit artikel onderzoekt de belangrijkste kenmerken, technische specificaties en brede toepassingen en laat zien hoe het de communicatie tussen microcontrollers en perifere apparaten vereenvoudigt.Door een efficiënt beheer van I/O-bewerkingen mogelijk te maken, helpt de TCA6424ArgJR u om de systeemprestaties te verbeteren, de complexiteit te verminderen en kosteneffectieve oplossingen te bereiken.Met zijn ondersteuning voor diverse protocollen en configureerbare functionaliteiten, is deze expander een vereiste hulpmiddel voor het ontwikkelen van innovatieve en betrouwbare elektronische systemen in het dynamische technologische landschap van vandaag.

Catalogus

1. Overzicht van TCA6424Argjr

2. Functies

3. Technische specificaties

4. CAD -model

5. Alternatieve componenten

6. Toepassingen

7. Fabrikant

8. Vergelijkbare elementen

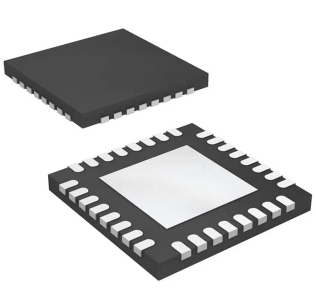

Exploring TCA6424ARGJR: Features, Use Cases, and Technical Datasheet

Overzicht van TCA6424Argjr

De TCA6424argjr, ontwikkeld door Texas Instruments, dient als een flexibele I/O -expander die moeiteloos verbindt met microcontrollers via de I2C -interface.Met zijn operationele capaciteit die een enorm spanningsbereik overspant van 1,65 V tot 5,5 V voor zowel P-Port- als SDA/SCL-verbindingen, biedt het uitgebreide compatibiliteit op verschillende systemen.Met dit brede aanpassingsvermogen kan het apparaat in verschillende toepassingen worden geïmplementeerd, van basiselektronica tot meer ingewikkelde besturingssystemen die worden gebruikt in industriële omgevingen.

Gemarkeerde attributen van de TCA6424Argjr zijn minimaal stand-by stroomverbruik van 1µA, wat voordelig is voor scenario's met lage kracht, wat helpt bij het behoud van energiebedrijven.De open-Drain-onderbrekingsuitgang, die een belangrijke rol speelt in efficiënte communicatie, meldt de microcontroller onmiddellijk over statuswijzigingen.De aanwezigheid van een reset -invoeroptie verbetert de betrouwbaarheid van het systeem door een eenvoudige methode te bieden om opnieuw te starten wanneer dat nodig is.Aanpasbare configuratie -instellingen die flexibele controle bieden, catering voor een breed scala aan toepassingen, van dagelijkse consumentenelektronica tot geavanceerde automatiseringssystemen.

Functies

Functie	Beschrijving
24-bit I/O-expander	Biedt 24 extra invoer-/uitgangspinnen die zijn bestuurd via I2C of SMBUS -protocol.
Werkspanning	Ondersteunt 1,65 V tot 5,5 V op zowel P-Port- als SDA/SCL-zijden, Zorgen voor compatibiliteit met verschillende spanningsniveaus en apparaten.
Lage standby -stroom	Verbruikt slechts 1 µA in stand -by -modus, behoud van kracht en de levensduur van de batterij verlengen.
Open-Drain interruptuitgang	Signaleert de microcontroller over invoerwijzigingen of fout voorwaarden.
Reset input	Maakt het mogelijk om via een extern op de standaardstatus te resetten signaal.
Configuratieregisters	Programmeerbare instellingen voor pin -richting, polariteit en Uitgangstoestand.
Pakket	Wordt geleverd in een UQFN-32-pakket en biedt een kleine voetafdruk en laag profiel.
Toepassingen	Geschikt voor toetsenbord-, LED- en GPIO -controle, verbetering Microcontroller -functionaliteit en flexibiliteit.

Technische specificaties

Type	Parameter
Levenscyclusstatus	Actief (laatst bijgewerkt: 1 dag geleden)
Factory doorlooptijd	6 weken
Contact opnemen	Goud
Montagetype	Oppervlaktemontage
Pakket / kast	32-UFQFN blootgestelde pad
Oppervlaktemontage	JA
Aantal pinnen	32
Gewicht	59.987591 mg
Aantal I/OS	24
Bedrijfstemperatuur	-40 ° C ~ 85 ° C
Verpakking	Tape & Reel (TR)
JESD-609 Code	E4
PBFree -code	Ja
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aantal beëindigingen	32
ECCN -code	EAR99
HTS -code	8542.39.00.01
Spanning - levering	1.65V ~ 5.5V
Eindpositie	Quad
Peak Reflow -temperatuur (CEL)	260
Voedingsspanning	3.3V
Basisonderdeelnummer	TCA6424
Telling	32
Uitgangstype	Push-pull
Voedingsvoorraden	2/5V
Interface	I2C, SMBUS
Aantal poorten	3
Uitgangsstroom	25 ma
Aantal bits	24
Klokfrequentie	400 kHz
Levering huidige max	0,03 mA
Onderbrekingsuitgang	Ja
Current - Uitgangsbron/gootsteen	10mA 25MA
Functies	Por
Hoogte	600 μm
Lengte	5 mm
Breedte	5 mm
Dikte	0 m
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	ROHS3 -compatibel
Leid gratis	Leid gratis

CAD -model

Symbool

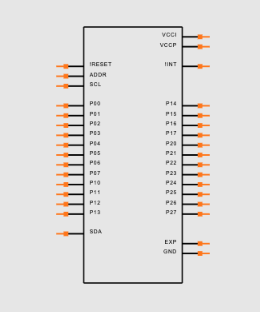

TCA6424ARGJR Symbol

Voetafdruk

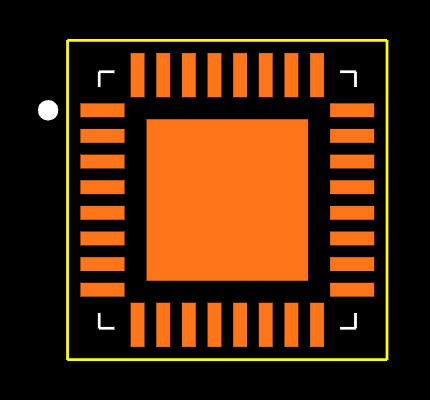

TCA6424ARGJR Footprint

3D structurele weergave

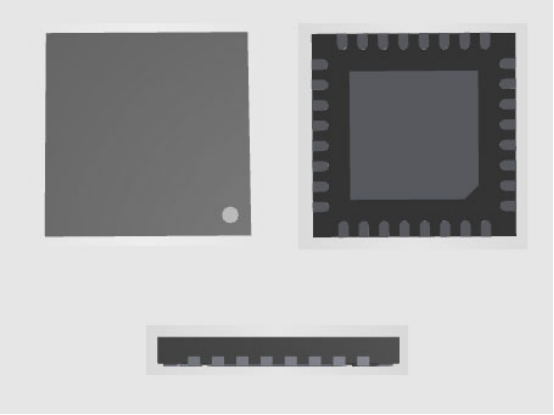

TCA6424ARGJR 3D Model

Alternatieve componenten

Onderdeelnummer	Beschrijving	Fabrikant
TCA6424ARSMR	24 I/O, Pia-General Doel, QCC32, QFN-32	Texas instrumenten

Toepassingen

Stroomlijning van de toetsrixindelingen van de toetsenbord

De TCA6424Argjr I/O -expander biedt een gestroomlijnde benadering voor het ontwerpen van toetsenbordmatrixindelingen door de afhankelijkheid van talloze microcontroller -pinnen te verminderen.Deze efficiëntie snijdt niet alleen de kosten in verband met elektronische componenten af, maar maakt ook de weg vrij voor het creëren van circuitplaten die compacter en bedreven zijn georganiseerd.In essentie kan het vele gebruiken van I/O-expanders leiden tot kleinere, meer ergonomische PCB's, waardoor ze een aantrekkelijke keuze zijn voor het steeds evoluerende veld van draagbare en draagbare gadgets.

LED -besturingselement verbeteren via PWM

Bij het aanpakken van LED -besturingselementen presenteert de ingebedde PWM -functie van de TCA6424Argjr een bedreven methodologie voor het manipuleren van intensiteit en kleurarrangementen in complexe verlichtingsopstellingen.Dit kenmerk schijnt in applicaties zoals smart home -technologie en transformatieve visuele displays.De vaardigheid om sierlijke overgangen en fijn afgestemde lichteffecten uit te voeren, zonder de primaire microcontroller overdreven te spannen, verrijkt subtiel uw ervaringen en punten naar een superieur productkaliber.

GPIO vergroten voor veelzijdige apparaatarchitectuur

De TCA6424Argjr stimuleert de GPIO -mogelijkheden en openen talloze connectiviteitsvoorzieningen in apparaattechniek.Dit aanpassingsvermogen is opmerkelijk in aanpasbare scenario's, waarbij verschillende lay -outs voor componenten vereist worden om te voldoen aan unieke operationele vereisten.Het gemak waarmee I/O -expanders in verschillende setups worden opgelicht, ontgrendelt innovatieve mogelijkheden in domeinen zoals IoT en industriële automatisering, waarbij veranderbaarheid en uitbreidingspotentieel van cruciaal belang is.Gezien dit, stel je voor hoe deze technologie meer vloeibare prototyping zou kunnen stimuleren, intrigerend is, waardoor snelle aanpassingen worden bevorderd als reactie op marktinzichten en evoluerende consumentenwensen.

Fabrikant

Texas Instruments staat bekend om zijn halfgeleiderinnovaties, waardoor de gewaardeerde status continu wordt verbeterd met een breed assortiment dat de prestaties en efficiëntie in verschillende industrieën verhoogt.Het fervent enthousiasme van het bedrijf voor innovatie schijnt door het creëren van revolutionaire halfgeleideroplossingen, waarbij de behoeften van applicaties van consumentenelektronica tot automotive -systemen worden behandeld.Hun toewijding aan gebruik van laag vermogen en zeer efficiënte ontwerpen komt overeen met de toenemende oproep tot milieuvriendelijke technologie.Het verkrijgen van inzichten uit projecten die verder gaan dan academische grenzen, biedt u vaak een zinvol begrip van praktische toepassingen.U kunt vaak de componenten van Texas Instrument kiezen om de duurzaamheid en betrouwbaarheid van elektronische apparaten te stimuleren, vooral op het gebied van gezondheidszorg en hernieuwbare energie.

Vergelijkbare elementen

Onderdeelnummer	Fabrikant	Pakket / kast	Aantal pinnen	Interface	Voedingsspanning	Technologie	PBFree -code	Bereik SVHC	Leid gratis
TCA6424argjr	Texas instrumenten	32-UFQFN blootgestelde pad	32	I2C, SMBUS	3.3 V	CMO's	Ja	Geen SVHC	Leid gratis
MCP23017-E/ML	Microchip -technologie	24-wfqfn blootgestelde pad	24	I2C, SMBUS	1.8 V	CMO's	Ja	Geen SVHC	Leid gratis
TCA9555RTWR	Texas instrumenten	24-wfqfn blootgestelde pad	24	I2C, SMBUS	1.8 V	CMO's	Ja	Geen SVHC	Leid gratis
TCA9535RTWR	Texas instrumenten	24-wfqfn blootgestelde pad	24	I2C, SMBUS	1.8 V	CMO's	Ja	Geen SVHC	Leid gratis
TCA6416ARTWR	Texas instrumenten	28-vqfn blootgestelde pad	28	I2C	5 V	CMO's	Ja	Geen SVHC	Leid gratis

Datasheet PDF

Over ons

ALLELCO LIMITED

Allelco is een internationaal beroemde one-stop Distributeur van inkoopdiensten van hybride elektronische componenten, toegewijd aan het bieden van uitgebreide inkoop- en supply chain -diensten voor componenten voor de wereldwijde elektronische productie- en distributie -industrie, waaronder wereldwijde top 500 OEM -fabrieken en onafhankelijke makelaars.
Lees verder

Quick Inviry

Stuur een aanvraag, we zullen onmiddellijk reageren.

Aantal stuks

Onderdeel nummer
contactnaam
Bedrijfsnaam
E-mailadres
Telefoon
Comments

Veel Gestelde Vragen [FAQ]

1. Kun je TCA6424Argjr beschrijven?

De TCA6424Argjr vertegenwoordigt een geavanceerde 24-bit I/O-expander, vervaardigd voor naadloze verbindingen met microcontrollers via I2C en SMBU's.Het kan werken binnen een spanningsspectrum van 1,65 V tot 5,5 V, wat effectiviteit vertoont door minimaal stroomgebruik.Opmerkelijke attributen omvatten een open-Drain-onderbreking, een resetfunctie en veelzijdige configuratiemogelijkheden.Het graven in zijn voordelen onthult zijn substantiële bijdrage aan efficiënt circuitbeheer door dringend afhandeling van talloze I/O -bewerkingen.Het vermogen om tegemoet te komen aan verschillende vermogensniveaus in combinatie met grondige interrupt governance draagt bij aan systeembetrouwbaarheid en functionaliteit.

2. Wat zijn de stappen om TCA6424Argjr te gebruiken?

Om de TCA6424ArgJR in elektronische ontwerpen op te nemen, moet men deze nauwgezet verbinden met een microcontroller met behulp van I2C- of SMBUS -interfaces.Begin met het leveren van stroom aan zowel de P-Port- als de SDA/SCL-lijnen om gestage communicatie te beveiligen.Vaardigheid in I2C/SMBUS -opdrachten verbetert de afhandeling van de registers van de expander en monitoring van interruptuitgangen.Ervaringen geworteld in de dagelijkse praktijkadvocaat om een goed georganiseerde testinstelling op te zetten om registerconfiguraties aan te pakken en aan te passen, wat leidt tot verbeterde systeemefficiëntie.Vakkundige onderbrekingen kunnen reactietijden en algehele systeemprestaties verfijnen, als gevolg van de inzichten die zijn opgedaan door praktische technische ervaringen.
