Alles wat u moet weten over startrelaissystemen

Een startrelais is een klein maar belangrijk onderdeel van het startsysteem van uw voertuig dat regelt hoe de stroom van de accu naar de startmotor stroomt.In dit artikel leert u wat een startrelais doet, hoe het werkt, waar het zich bevindt en hoe het is aangesloten.U begrijpt ook de verschillende relaistypen, veelvoorkomende storingssymptomen en hoe vervanging wordt uitgevoerd.

Catalogus

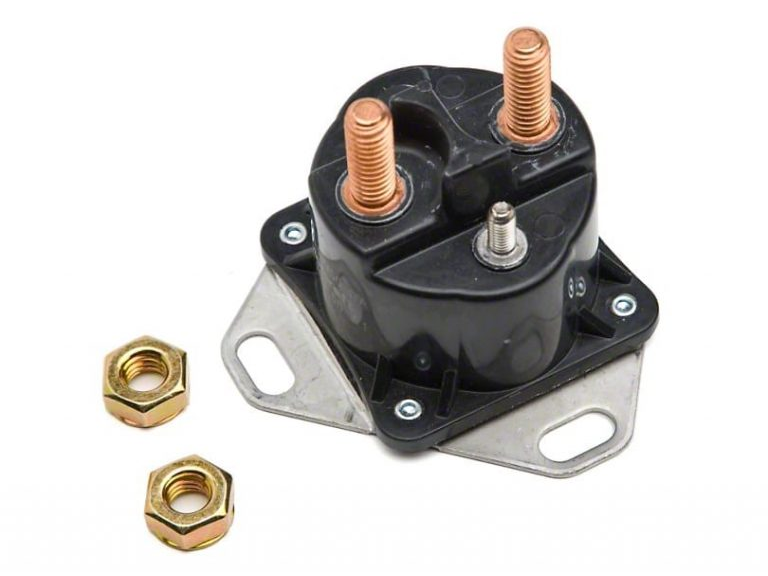

Figuur 1. Startrelais

Wat is een startrelais?

Een startrelais is een elektrisch schakelapparaat dat de stroom van hoge stroom van de accu naar de startersolenoïde regelt met behulp van een stuursignaal met lage stroomsterkte.Het belangrijkste voordeel is dat de contactschakelaar en de bedrading worden beschermd tegen zware elektrische belasting, terwijl een betrouwbare start van de motor wordt gegarandeerd.Startrelais verbeteren de startefficiëntie, verminderen de spanningsval en verbeteren de algehele elektrische veiligheid.Ze worden veel gebruikt in personenauto's, vrachtwagens, motorfietsen, zwaar materieel en industriële motoraangedreven systemen.

Interne onderdelen van een startrelais

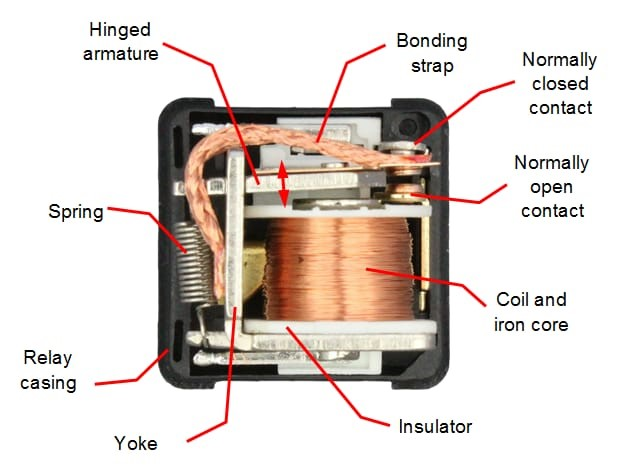

Figuur 2. Interne onderdelen van een startrelais

Een startrelais bevat verschillende nauwkeurig gerangschikte componenten die samenwerken om betrouwbaar elektrisch schakelen uit te voeren.Als u deze interne onderdelen begrijpt, wordt uitgelegd hoe het relais hoge stroom veilig en efficiënt regelt.De afbeelding toont de interne constructie van een startrelais, inclusief de volgende gelabelde componenten:

• Relaisbehuizing

De relaisbehuizing omsluit en beschermt alle interne componenten tegen stof, vocht en mechanische schade.Het biedt ook elektrische isolatie en structurele ondersteuning voor een stabiele werking.

• Spoel en ijzeren kern

De spoel genereert een magnetisch veld wanneer hij wordt bekrachtigd door een stuursignaal met lage stroomsterkte.De ijzeren kern versterkt dit magnetische veld, waardoor het relais betrouwbaar kan werken met minimaal vermogen.

• Scharnierend anker

Het scharnierende anker is een beweegbare metalen hefboom die reageert op het magnetische veld dat door de spoel wordt geproduceerd.Wanneer het naar de kern wordt getrokken, verandert het de positie van de relaiscontacten.

• Lente

De veer brengt het anker terug naar zijn standaardpositie wanneer de spoel spanningsloos wordt gemaakt.Dit zorgt ervoor dat het relais onmiddellijk opent zodra het startsignaal wordt verwijderd.

• Normaal open contact

Dit contact blijft onder normale omstandigheden open en sluit alleen als het relais wordt bekrachtigd.Hierdoor kan de batterijstroom naar de startersolenoïde stromen.

• Normaal gesloten contact

Het normaal gesloten contact blijft aangesloten als het relais uit is en wordt verbroken als het relais wordt geactiveerd.Bij startrelais wordt het vaak ongebruikt of gereserveerd voor besturingslogica.

• Verbindingsriem

De verbindingsband verbindt bewegende en vaste componenten in het relais elektrisch.Het zorgt voor een consistente stroomstroom en maakt mechanische beweging mogelijk.

• Juk

Het juk voltooit het magnetische circuit en helpt het magnetische veld efficiënt te geleiden.Het verbetert de relaisrespons en vermindert het energieverlies.

• Isolator

Isolatoren voorkomen onbedoeld elektrisch contact tussen geleidende delen.Ze behouden de elektrische scheiding en verbeteren de veiligheid en betrouwbaarheid.

Waar bevindt zich het startrelais?

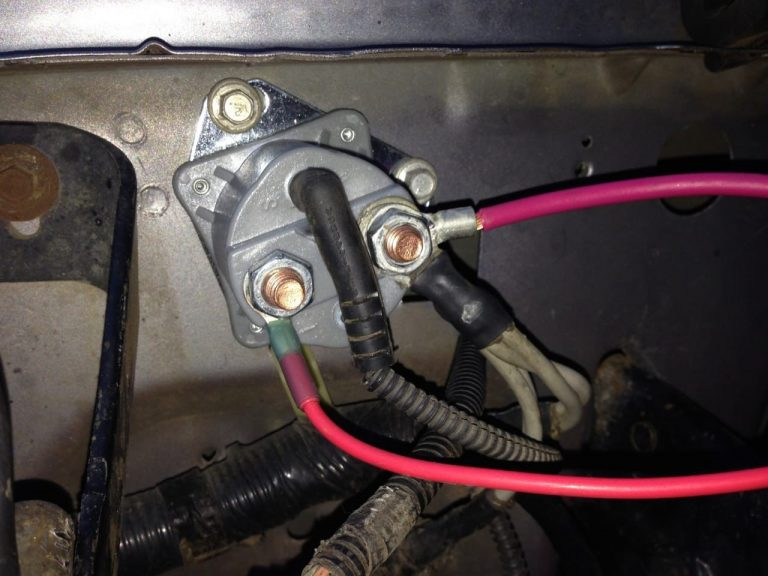

Afbeelding 3. Locatie startrelais in voertuig

Het startrelais wordt in toegankelijke maar beschermde delen van het voertuig geplaatst om een ​​betrouwbare werking te garanderen.De exacte locatie varieert afhankelijk van het voertuigontwerp en de elektrische indeling.Zoals weergegeven in de afbeelding bevindt het startrelais zich gewoonlijk in de zekering- en relaiskast van de motorruimte, vlakbij de accu of de firewall.Bij sommige voertuigen, vooral compacte auto's, kan dit in het zekeringenpaneel aan de binnenkant onder het dashboard zitten.Vrachtwagens, SUV's en oudere modellen kunnen een afzonderlijk startrelais gebruiken dat op het binnenspatbord of de framerail is gemonteerd.De exacte locatie is afhankelijk van het voertuigtype, het modeljaar en het bedradingsontwerp van de fabrikant.

Pinout en terminalaansluitingen startrelais

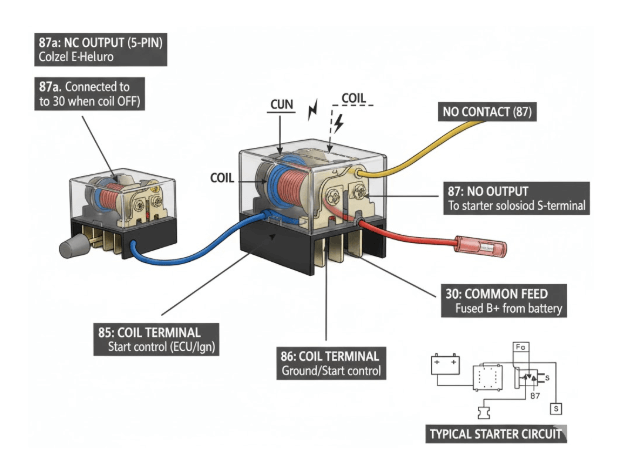

Figuur 4. Pinout en aansluitschema startrelais

Terminal Nee.	Naam	Functie	Typisch Verbinding
30	Gemeenschappelijk voer	Benodigdheden constant batterijvermogen naar het relais	Batterij positief (gefuseerd B+)
85	Spoelterminal	Ontvangt stuursignaal om de relaisspoel te bekrachtigen	Ontsteking schakelaar of ECU
86	Spoelterminal	Voltooit spoelcircuit (aarde of controle)	Massa of ECU
87	Normaal geopend Uitvoer	Levert voeding naar startersolenoïde wanneer relais bekrachtigd is	Voorgerecht solenoïde S-terminal
87a	Normaal gesproken Gesloten uitgang	Verbonden met klem 30 als relais uit is (indien aanwezig)	Meestal ongebruikt in startcircuits

Hoe werkt een startrelais?

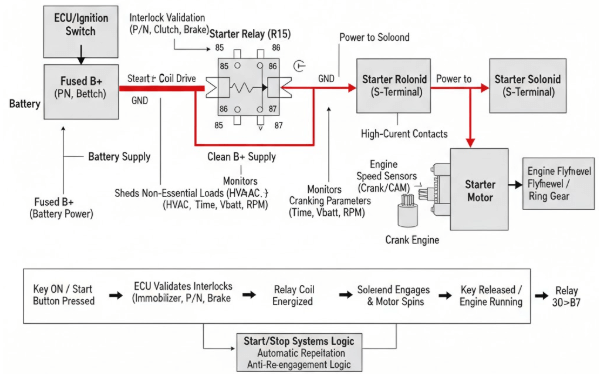

Afbeelding 5. Werkingsprincipe en circuit van het startrelais

Het startrelais werkt als een elektrisch gestuurde schakelaar die de regeling bij lage stroomsterkte scheidt van de stroomtoevoer bij hoge stroomsterkte.Wanneer de contactsleutel naar de START-positie wordt gedraaid of de startknop wordt ingedrukt, stroomt er een signaal met lage stroom naar de relaisspoelklemmen.Hierdoor wordt de spoel bekrachtigd en ontstaat er een magnetisch veld dat het anker naar de ijzeren kern trekt.Als gevolg hiervan sluiten de normaal open contacten, waardoor batterijvermogen van klem 30 naar klem 87 kan stromen.

In de tweede fase bereikt het vermogen de startersolenoïde, die vervolgens de startmotor inschakelt en de motor aanzet.Zodra de motor start en de sleutel wordt losgelaten, stopt het stuursignaal, stort het magnetische veld in en gaan de relaiscontacten open.Hierdoor wordt de stroom naar het startsysteem onmiddellijk uitgeschakeld, waardoor overstarten en elektrische schade worden voorkomen.

Bedradingsschema startrelais

Om duidelijk te begrijpen hoe een startrelais in het startsysteem integreert, is het belangrijk om de bedradingsindeling ervan te bekijken.Het diagram illustreert de bedradingsaansluitingen van het startrelais en de stroom binnen het startsysteem van het voertuig.

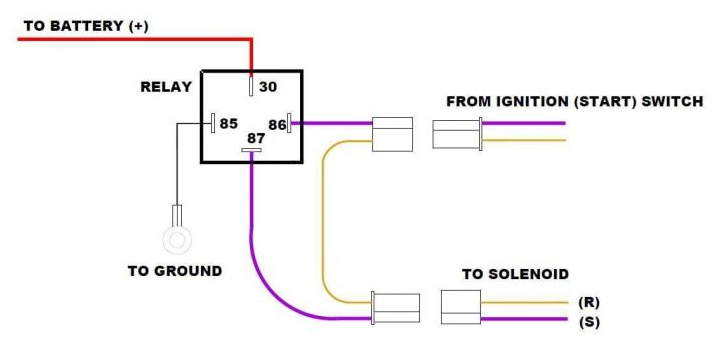

Figuur 6. Bedradingsschema startrelais

Het bedradingsschema toont het startrelais dat is aangesloten tussen de accu, de contactschakelaar, de massa en de startrelais.Klem 30 ontvangt een constante positieve accuspanning, terwijl de klemmen 85 en 86 het lagestroomregelcircuit vormen vanaf de contactschakelaar en aarde.Wanneer de contactschakelaar naar START wordt gedraaid, wordt de relaisspoel bekrachtigd, waardoor er stroom kan stromen van klem 30 naar klem 87. Deze uitgang levert vervolgens spanning aan de startsolenoïde, die de startmotor activeert.

Soorten startrelais

Mini ISO 4-pins (SPST-NO)

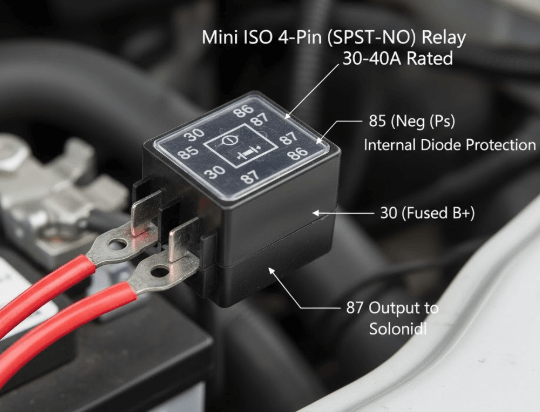

Figuur 7. Mini ISO 4-pins startrelais

Een Mini ISO 4-pins relais is een enkelpolig, normaal open (SPST-NO) startrelais dat veel wordt gebruikt in autosystemen.De afbeelding toont een compact relais met klemmen 30, 85, 86 en 87, ontworpen voor eenvoudig aan-uitschakelen.Vergeleken met 5-polige relais heeft het minder aansluitingen, waardoor de bedrading eenvoudiger wordt en er minder storingspunten zijn.Het belangrijkste voordeel is betrouwbaarheid en brede compatibiliteit, waardoor dit het meest gebruikte type startrelais is.

Micro ISO 4-pins (compact)

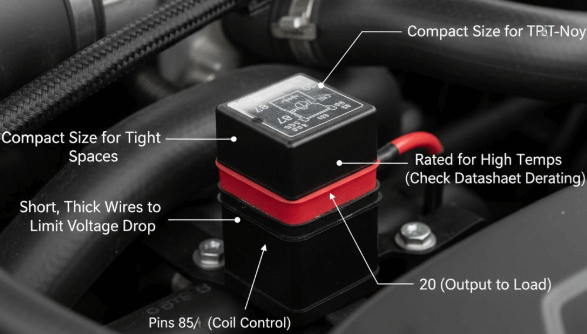

Afbeelding 8. Micro ISO 4-pins startrelais

Een Micro ISO 4-pins startrelais is een kleinere versie van het standaard Mini ISO-relais, ontworpen voor krappe motorruimtes.De afbeelding toont een compacte behuizing met korte, dikke bedrading om spanningsverlies en warmteontwikkeling te minimaliseren.Vergeleken met Mini ISO-relais biedt het dezelfde elektrische functie, maar met een kleiner formaat en gewicht.Het belangrijkste voordeel is de ruimtebesparing, waardoor hij ideaal is voor moderne voertuigen met overvolle elektrische compartimenten.

Mini ISO 5-pins (SPDT: 87 en 87a)

Figuur 9. Mini ISO 5-pins startrelais

Een Mini ISO 5-pins relais is een enkelpolig, double-throw (SPDT) relais dat zowel normaal open (87) als normaal gesloten (87a) uitgangen bevat.De figuur laat zien hoe klem 30 schakelt tussen 87a wanneer het relais uit is en 87 wanneer het bekrachtigd is.Vergeleken met 4-pins relais biedt het een grotere besturingsflexibiliteit in geavanceerde elektrische systemen.Het voordeel is veelzijdigheid, hoewel veel startcircuits alleen de 87-terminal gebruiken.

Solid-State (MOSFET-type)

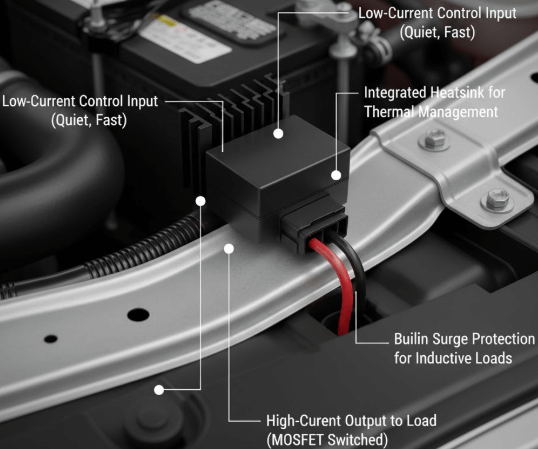

Figuur 10. Solid-State Startrelais (MOSFET)

Een solid-state startrelais gebruikt MOSFET's in plaats van mechanische contacten om de stroom elektronisch te schakelen.De afbeelding toont een compacte unit met geïntegreerd thermisch management en overspanningsbeveiliging voor inductieve belastingen.Vergeleken met mechanische relais biedt het een stille werking, sneller schakelen en geen contactslijtage.Het belangrijkste voordeel is een lange levensduur en hoge betrouwbaarheid, vooral bij toepassingen met veel trillingen of hoge cycli.

Verzegeld/IP-gecertificeerd (onder motorkap, off-road, maritiem)

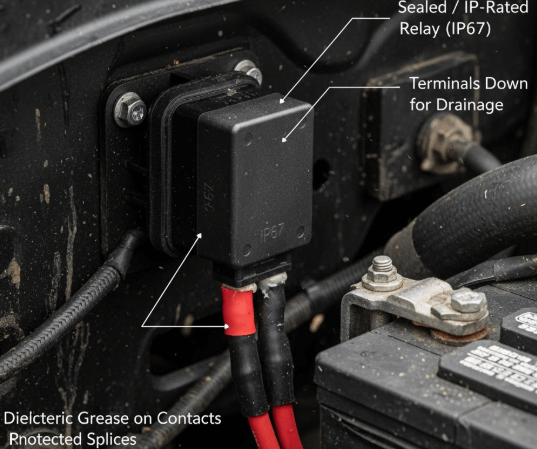

Afbeelding 11. Afgedicht startrelais met IP-classificatie

Een afgedicht startrelais of een IP-geclassificeerd startrelais is ontworpen voor zware omgevingen zoals toepassingen onder de motorkap, off-road en maritieme toepassingen.De afbeelding toont een volledig afgedicht relais met de aansluitingen naar beneden gericht om het binnendringen van water te voorkomen.Vergeleken met standaardrelais biedt het superieure bescherming tegen vocht, stof en corrosie.Het belangrijkste voordeel is duurzaamheid en consistente prestaties onder extreme omstandigheden.

Symptomen van een slecht startrelais

• Geen crank, geen geluid

Wanneer het relais volledig uitvalt, krijgt de startmotor geen stroom.De dashboardverlichting gaat mogelijk aan, maar de motor draait niet.

• Klikgeluid zonder te starten

Een klikkend geluid geeft aan dat de relaisspoel wordt bekrachtigd, maar dat de interne contacten mogelijk versleten of verbrand zijn.Dit voorkomt dat er voldoende stroom de startersolenoïde bereikt.

• Intermitterende start

De motor kan soms starten en op andere momenten uitvallen vanwege een inconsistente interne contactverbinding.Dit symptoom verergert vaak na verloop van tijd.

• Starter draait continu

Een vastzittend relais kan ervoor zorgen dat de starter ingeschakeld blijft, zelfs nadat de motor is gestart.Dit kan de startmotor snel beschadigen en de accu leegmaken.

• Start pas na het tikken op het relais

Licht tikken kan de uitlijning van de contacten in een versleten relais tijdelijk herstellen.Dit is een sterke indicator voor intern mechanisch falen.

Hoe een startrelais vervangen?

1. Koppel de batterij los

Koppel altijd de negatieve accupool los voordat u aan het elektrische systeem gaat werken.Dit voorkomt kortsluiting en onbedoelde inschakeling van de starter.Zorg ervoor dat de accukabel uit de buurt van de terminal is bevestigd.

2. Zoek het startrelais

Identificeer het startrelais aan de hand van het deksel van de zekeringkast, de gebruikershandleiding of het bedradingsschema.Bevestig de relaispositie door de terminallay-out en labels op elkaar af te stemmen.Verwijder indien nodig eventuele afdekkingen.

3. Verwijder het oude relais

Trek het relais voorzichtig recht uit de fitting, zonder te draaien.Inspecteer de relaisaansluitingen en -aansluiting op corrosie of hitteschade.Maak indien nodig het stopcontact schoon.

4. Installeer het nieuwe relais

Plaats het nieuwe relais stevig in de socket en zorg voor de juiste richting.Gebruik hetzelfde relaistype en dezelfde stroomsterkte als het origineel.Een losse pasvorm kan startproblemen veroorzaken.

5. Sluit de batterij opnieuw aan en test

Sluit de accupool opnieuw aan en draai deze stevig vast.Start de motor om de juiste werking te bevestigen.Controleer of de starter normaal ontkoppelt nadat de motor is gestart.

Startrelais versus startsolenoïde

Functie	Voorgerecht relais	Voorgerecht Solenoïde
Primaire functie	Schakelaars batterijvoeding naar startrelais	Betrekt startmotor en vliegwiel
Systeemrol	Controleniveau schakelapparaat	Vermogensniveau schakel- en mechanische actuator
Typische werking Spanning	12 V gelijkstroom of 24 V DC	12 V gelijkstroom of 24 V DC
Controlecircuit Huidig	0,15 A tot 0,5 EEN	2A tot 5A
Laadstroom afgehandeld	20 A tot 40 A	150 A tot 600 EEN
Spoel weerstand	40 Ω tot 120 Ω	0,4 Ω tot 1,5 Ω
Stroomverbruik	2 W tot 6 W	24 W tot 60 W
Schakeltype	Elektrisch alleen	Elektrisch en mechanisch
Mechanische beweging	Geen	Plunjer slag van 10 mm tot 15 mm
Terminaltelling	4 pinnen of 5 pinnen	2 terminals of 3 terminals
Typische montage Locatie	Zekeringkast of relais paneel	Direct gemonteerd op startmotor
Bedrijfstemperatuur Bereik	−40 °C tot 125 °C	−40 °C tot 150 °C °C
Contactmateriaal Beoordeling	Zilverlegering met een vermogen van 40 A	Koperlegering met een vermogen van 600 A
Gemeenschappelijk falen Huidig niveau	Boven 45 A veroorzaakt contactputjes	Boven 600 A veroorzaakt contactlassen
Gemiddelde service Leven	100.000 tot 500.000 cycli	30.000 tot 100.000 cycli

Conclusie

Het startrelais zorgt voor een veilige en efficiënte start van de motor door de stroomtoevoer naar de startmotor te regelen.Het ontwerp, de bedrading en de bediening helpen elektrische spanning te verminderen en schade aan belangrijke componenten te voorkomen.Er worden verschillende relaistypen gebruikt, passend bij verschillende voertuigontwerpen en bedrijfsomstandigheden.Als u weet hoe het werkt en hoe u fouten kunt identificeren, kunt u een betrouwbaar startsysteem behouden.
