Alles over PIC16F84A Microcontroller

Perifere interfacecontrollers (PIC's) in 1993 hebben een revolutie teweeggebracht in het landschap van de microcontroller, die programmeerbare oplossingen bieden die eenvoud in evenwicht brachten met functionaliteit.Onder deze is de PIC16F84A van microchiptechnologie een opvallend model geworden, beroemd om zijn aanpassingsvermogen en betrouwbaarheid in een breed scala aan toepassingen.Van projecten tot geavanceerde automatiseringssystemen, deze microcontroller combineert efficiëntie, kosteneffectiviteit en toegankelijk ontwerp, waardoor het een populaire keuze is in industrieën en educatieve platforms.Dit artikel graaft in de technische kenmerken, architectuur en werkelijke toepassingen van de PIC16F84A en ontdekt waarom het een basisonderdeel blijft van moderne elektronica en een hoeksteen van innovatie in ingebedde systemen.Deze gids biedt waardevolle inzichten in wat de PIC16F84A een tijdloze microcontroller maakt.

Catalogus

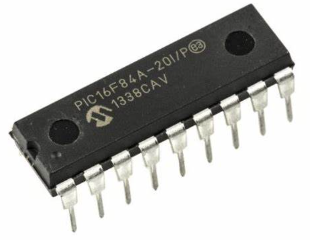

Overzicht van de PIC16F84A Microcontroller

De PIC16F84A, een 8-bit microcontroller gemaakt door microchip-technologie, presenteert een opmerkelijke stap vooruit van zijn voorganger, de PIC16C84, gelanceerd in 1998. Dit apparaat heeft een formidabele RISC CPU, die zowel verwerkingssnelheid als prestatie-efficiëntie verhoogt.Het omvat een 8-bit timer en ondersteunt seriële programmering, die geschikt is voor efficiënte apparaatinteracties en communicatie, wat uw verlangen naar verbinding en duidelijkheid weerspiegelt.De PIC16F84A werkt op een klokfrequentie van 20 MHz en evenwicht zijn geheugenbronnen met 64 bytes EEPROM voor gegevensbehoud, 1K van programmamemory en 8 bytes van gegevensgeheugen.Uitgerust met 13 aanpasbare GPIO-pennen, is het geschikt voor divers gebruik, variërend van eenvoudige doe-het-zelfprojecten tot ingewikkelde toepassingen op professioneel niveau.

De opkomst van de PIC16F84A betekende een belangrijk moment in microcontroller -technologie, die verder ging dan zijn voorganger, de PIC16C84.De integratie van een RISC -CPU verhoogt niet alleen de rekenmogelijkheden, maar verbetert ook de complexiteit en efficiëntie van programmeermogelijkheden.Dit is voornamelijk handig voor getimede bewerkingen en taakplanning mogelijk gemaakt door de 8-bit timer, verwant aan uw streven naar tijdmanagement en efficiëntie.Ervaring heeft aangetoond dat deze harmonieuze functieset een soepele integratie in bestaande systemen ondersteunt, waardoor de gebruikersinteractie wordt verbeterd zonder compromitterende mogelijkheden.

De doordacht ontworpen geheugenarchitectuur van de microcontroller scheidt programma- en gegevensopslag, waardoor een basis biedt voor het uitvoeren van instructies en het effectief ophalen van gegevens.De opname van 64 bytes EEPROM als niet-vluchtige opslag bedient toepassingen die gegevens tussen stroomcycli moeten bewaren, resonerend met uw behoefte aan geheugen en continuïteit.Deze onderscheidende geheugenconfiguratie heeft zijn waarde in industriële omgevingen bewezen, waardoor u de programma -efficiëntie kunt optimaliseren en tegelijkertijd de integriteit van gegevens kunt beschermen.

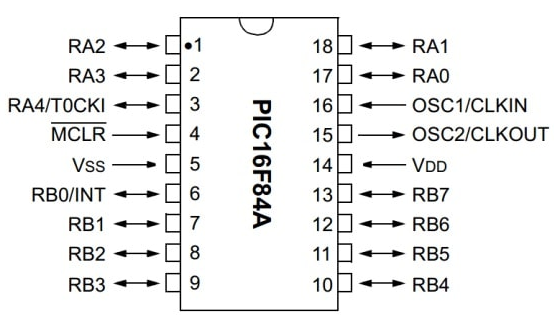

Pin lay -out

PIN -nummer (s)	PIN -naam (s)	Beschrijving
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	GPIO -pinnen	Deze 13 GPIO -pinnen kunnen onafhankelijk worden geconfigureerd als digitale invoer of uitvoer.Elke pin kan een maximale stroom leveren of absorberen 25 mA, voldoende om LED's te besturen, maar geen relais of DC -motoren.
4	MCLR	Geheugen Wissen Pin (actief laag) gebruikt om het apparaat te resetten. Wanneer het is aangesloten op GND, reset het de microcontroller.
5	GND	Aardpen, verbonden met de negatieve terminal van de voeding.
14	VDD	Spanningsvoorraadspen, verbonden met de positieve terminal van de voeding.De microcontroller werkt op een 5V -voedingsspanning.
15, 16	Osc1/osc2	Crystal -oscillatorpennen.Ondersteunt maximaal 20 MHz frequentie. Hogere frequenties verhogen het stroomverbruik.Gebruik een 20MHz kristal met twee 22PF condensatoren over deze pennen.

Kenmerken en technische specificaties

Functie/specificatie	Beschrijving
I/O -pinnen	13 I/O -pinnen, individueel configureerbaar als invoer of Uitgang.
EEPROM -geheugen	64 bytes, gebruikt voor gegevensopslag.
Programmamemory	1k programma -geheugen.
RAM	68 bytes.
Registers	Twee soorten: registers voor algemene doeleinden (GPR) voor willekeurig Waarden en speciale functieregisters (SFR) voor het besturen van apparaatfuncties.
Compilers	Ondersteunt MPLAB C18 en MIKROC PRO.Code geschreven genereert Een hex -bestand voor de microcontroller.
Ram Banks	Inclusief 4 banken;Specifieke banken moeten eerder worden geselecteerd Toegang tot registers.
USART -module	Ja, inclusief een USART -module.
Flash -geheugen	8-bit gebaseerd, geschikt voor zowel prototyping als productie.
Busbreedte	8 bits.
Pakkettypen	18 pinnen beschikbaar in PDIP-, Soic- of 20-Pins SSOP-pakketten.
Processorsnelheid	5 miljoen instructies per seconde (MIPS).
Programma -geheugengrootte	1750 bytes.
Werkspanning	Varieert van 2V tot 5,5 V.
Interne oscillator	Niet beschikbaar.
Externe oscillator	Ondersteunt tot 20 MHz.

Kernfuncties

De microcontroller combineert functies die de prestaties en het aanpassingsvermogen in diverse elektronische toepassingen verbeteren.De sleutel hiervan is in-circuit seriële programmering (ICSP), waardoor directe programmering via een USART-module mogelijk is zonder de chip te verwijderen, de ontwikkeling te stroomlijnen en een naadloze workflow te bevorderen.

Een ingebedde waakhondtimer zorgt voor de betrouwbaarheid van het systeem door automatisch te resetten tijdens anomalieën, van vitaal belang voor ononderbroken bewerkingen.De 8-bit timer, met timer- en tegenfuncties en selecteerbare klokbronnen, biedt precisie en flexibiliteit voor verschillende use cases.Energie-efficiëntie wordt versterkt door een slaapmodus, extern onderbroken, ideaal voor apparaten op batterijen door het vermogen te behouden en duurzaam ontwerp te ondersteunen.Een power-on reset-functie zorgt voor stabiele startup, waardoor onvoorspelbaar gedrag wordt voorkomen en de betrouwbaarheid wordt verbeterd, vooral in de consumentenelektronica.

Deze geavanceerde functies benadrukken de veelzijdigheid van de microcontroller en het belang van probleemoplossing en energiebeheer in modern elektronisch ontwerp, het stimuleren van efficiënte en betrouwbare productontwikkeling.

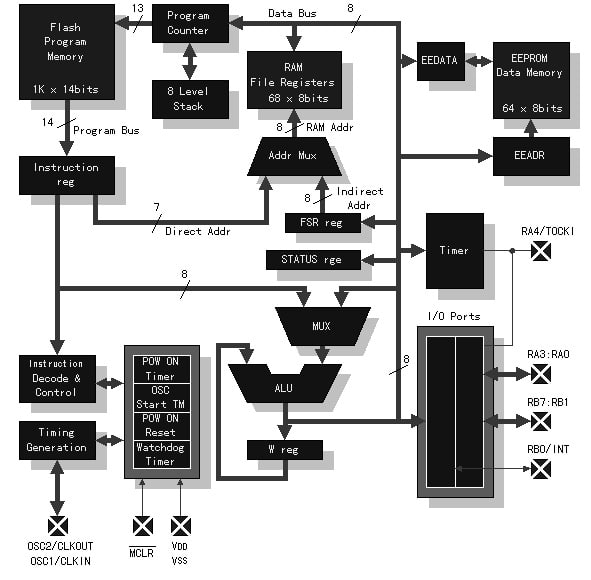

Inzicht in de architectuur van de PIC16F84A Microcontroller

Binnen het uitgestrekte universum van ingebedde systemen valt de architectuur van de PIC16F84A -microcontroller op vanwege zijn duurzame kenmerken en bedreven ontwerp.De kern van deze architectuur ligt het Flash -programma -geheugen.Dit afzonderlijke type niet-vluchtige geheugenopslagprogramma-code en biedt het onderscheidende voordeel dat het tot duizend keer wordt herschreven.Een dergelijke mogelijkheid verlengt de servicevenstraat van de microcontroller aanzienlijk, waardoor het een favoriet is voor iteratieve ontwikkeling en het aanpakken van software -afwijkingen.In moderne technologische contexten schijnt flashgeheugen in het handhaven van de integriteit van firmware die frequente updates nodig heeft.

Geheugenbeheer en banken

De efficiënte RAM-structuur binnen de microcontroller maakt gebruik van bank-switching-een aanpak die geheugen verdeelt in afzonderlijke banken.Deze techniek is van cruciaal belang voor het uitvoeren van complexe bewerkingen en het verstandig beheren van beperkte bronnen, die resoneert met systemen waar het gebruik van oordeelkundig byte diep van invloed is op de algemene prestatiemetrieken.Speciale functieregisters (SFR) bezitten aangewezen rollen die kernprocessen stroomlijnen, zoals invoer-/uitvoertaken, waardoor het gebruik van beschikbare bronnen wordt verbeterd.

EEPROM- en gegevens persistentie

EEPROM -geheugen staat bekend om zijn robuuste betrouwbaarheid en kan het herschrijven tot een miljoen keer doorstaan.Dit maakt het een perfecte kandidaat voor het opslaan van gegevens die niet -frequente veranderingen ondergaan, maar vereist retentie door stroomcycli.Een dergelijke duurzaamheid is zeer voordelig in scenario's met configuratie -instellingen of kalibratieconstanten, waar gegevensstabiliteit en levensduur worden gewaardeerd.U kunt vaak profiteren van dit uithoudingsvermogen om de complexiteit van extra externe opslagoplossingen te omzeilen.

Registers en operationele vloeiendheid

Registers zoals de programmaceller, W register en statusregister zorgen ervoor dat de microcontroller met precisie en vloeibaarheid functioneert.De programmageerkracht, Basic to Ordering Instruction SEEMEN, belichaamt een kernprincipe van ingebed programmering - het onderhouden van precieze controlestroombeheer.Het W -register staat centraal in het uitvoeren van rekenkundige en logische bewerkingen, wat de aanleg van de microcontroller benadrukt voor het verwerken van computationele taken.Ondertussen biedt het statusregister waardevolle inzichten in de staat van het systeem, die dienen als een basis voor het afstemmen van prestaties en het verfijnen van systeembetrouwbaarheid.Lessen die worden geleerd door deze inzichten vertalen zich vaak in tastbare vooruitgang in robuustheid en efficiëntie van het systeem.

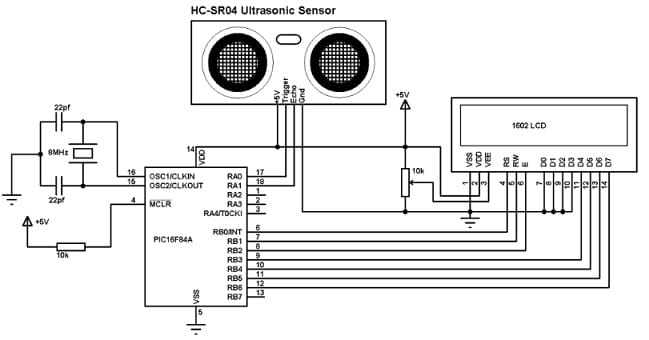

PIC16F84A Microcontroller met HC-SR04 Ultrasone sensor voor afstandsmeting

Het verkennen van de interface tussen een PIC16F84A-microcontroller en een HC-SR04 ultrasone sensor onthult een boeiend exemplaar van het aanpassingsvermogen van microcontroller.Dit systeem gebruikt de echo- en triggerpennen van de sensor om afstanden te peilen en biedt een boeiende uitdaging die je nieuwsgierigheid naar het ongeziene weerspiegelt.De primaire elektronische componenten die deze taak vergemakkelijken, bestaan ​​uit de microcontroller, de sensor en een LCD -scherm om afstanden in centimeters weer te geven.Door bekwame programmering beheert de microcontroller trigger- en echosignalen trigger en echosignalen, waardoor nauwkeurige en betrouwbare afstandsmetingen mogelijk worden.Implementers vinden vaak een unieke tevredenheid bij het vergelijken van dit proces met toepassingen die exacte metingen vereisen, zoals navigatie in robotica en het detecteren van obstakels.

Programmatische aanpak en overwegingen

Om naadloos integratie te bereiken, toont het configureren van timer0 om de echo -puls van de sensor te interpreteren de aanpasbare aard van microcontroller -programmering.Gebruikmakend van een programma geschreven in C, initialiseert en orkestreert het systeem input-/uitvoerfuncties, waardoor zorgvuldige afstandsberekeningen en LCD's worden gewaarborgd.Ernstige elementen van het proces zijn onder meer het opzetten van de MCU, het verzenden van triggerpulsen en het berekenen van afstanden met precieze timing.De hoofdlus controleert en werkt de LCD -gegevens consequent aan met werkelijke afstandsgegevens, die aansluiten bij de verwachtingen van huidige toepassingen.Waarnemers op dit gebied kunnen inzichten trekken uit het feit dat analoge technieken regelmatig worden toegepast in industriële contexten, waar een nauwkeurige timing de efficiëntie en veiligheid diepgaand beïnvloedt.

Omdat de capaciteit van de microcontroller wordt verfijnd, anticiperen op variabele omstandigheden, zoals schommelingen in omgevingstemperatuur die de geluidssnelheid beïnvloeden, wint het belang.Als gevolg hiervan kan het aanpassen van het systeem aan milieuveranderingen de effectiviteit en betrouwbaarheid ervan in verschillende scenario's aanzienlijk verbeteren.Deze vooruitstrevende aanpak verbetert de technische prestaties terwijl het resoneert met geluidstechnische praktijken, waarbij het overwegen van omgevingsfactoren de ontwerpstrategieën aanzienlijk vormt.

Diverse toepassingen in technologie

Auto -systemen

De PIC16F84A vindt zijn plaats in de autowereld, gewaardeerd vanwege zijn vaardigheid in het beheren van kracht.Het speelt rollen in motorbesturingseenheden, antiblokkeerremsystemen en adaptieve verlichting.De EEPROM -opslag biedt betrouwbare gegevensbehoud en helpt bij de naadloze werking van voertuigen.Uit praktische ervaringen kunt u zijn lage energieverbruik bewonderen, wat een groot aanwinst is in elektrische voertuigen, waar consistent consistent prioriteit wordt gegeven.

Thuisapparatuur

In het domein van huishoudelijke apparaten onderscheidt de PIC16F84A zich voor zijn betrouwbare prestaties.Aanwezig in wasmachines, koelkasten en airconditioners, het orkestreert uw interfaces en logisch beheer.Het vermogen van de microcontroller om complexe bewerkingen te jongleren, spreekt efficiënt aan op uw enthousiaste om de zich ontwikkelende smart home -markt te omarmen.Verbeterde functies zoals foutdetectie en diagnostiek op afstand hebben de weg vrijgemaakt voor meer innovatieve en gebruikersgerichte apparaten.

Industriële controle

Binnen het industriële landschap is de PIC16F84A een dynamische component in controlesystemen, waaronder transportbanden en robotarmen in de productie.De vaardigheid ervan bij het interface met protocollen zoals SPI, I2C en UART maakt precieze machinerebesturing mogelijk.U kunt zijn veerkracht aanbevelen in uitdagende omgevingen, waardoor het een topkeuze is voor automatiseringssystemen die bekend staan ​​om hun stabiliteitsbehoeften.Het dient als een keystone bij het nastreven van verhoogde efficiëntie en productiviteit.

Draagbare elektronica

In de sfeer van draagbare elektronica zijn de energie -efficiëntie en flexibele programmering van de microcontroller zeer gunstig.Het is geïntegreerd in apparaten zoals digitale camera's, MP3 -spelers en wearables, waar energie wordt gebruikt, direct de levensduur van de batterij beïnvloedt.U kunt de PIC16F84A beschouwen als een waardevol bezit voor zijn compacte vorm en aanpassingsvermogen, waardoor integratie in kleinere, vooruitstrevende productontwerpen wordt vergemakkelijkt.Het handhaaft een harmonieus evenwicht tussen prestaties en energieverbruik, een kenmerk dat sterk wordt gewaardeerd op het gebied van draagbare technische innovatie.

DIY -projecten en opleiding

Naast zijn commerciële bereik is de PIC16F84A belang in doe -het -zelfprojecten en educatieve instellingen.De eenvoudige aard en uitgebreide documentatie nodigen u uit om in elektronica te graven en de basisprincipes van geïntegreerde systemen te begrijpen.Projecten variëren van eenvoudige LED -displays tot ingewikkelde setups voor thuisautomatisering.Er is een rijke aanmoediging voor u om de basisprincipes van microcontroller te verkennen, creativiteit en probleemoplossende talenten te koesteren die uw toekomstige carrière positief beïnvloeden.
