EV-aandrijflijn uitgelegd: hoe het werkt, componenten, typen en toepassingen

Wanneer u een elektrisch voertuig (EV) bestuurt, is de aandrijflijn het systeem dat elektrische energie in beweging zet.In dit artikel leert u wat een EV-aandrijflijn is, hoe deze werkt en de belangrijkste onderdelen die ervoor zorgen dat deze efficiënt werkt.U zult ook het verschil begrijpen tussen 400V- en 800V-systemen en hoe deze de prestaties en het opladen beïnvloeden.Daarnaast verken je de verschillende soorten EV-aandrijflijnen, samen met hun voordelen, beperkingen en veelvoorkomende toepassingen.

Catalogus

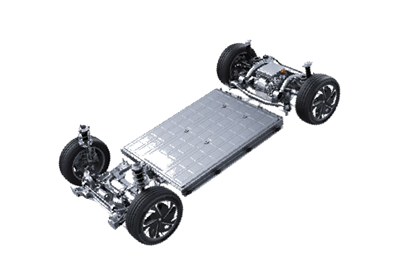

Figuur 1. Overzicht van het EV-aandrijflijnsysteem

Wat is een EV-aandrijflijn?

Een EV-aandrijflijn is het systeem dat elektrische energie omzet in mechanische beweging om een ​​voertuig aan te drijven.Het dient als het kernmechanisme dat verantwoordelijk is voor de voortstuwing van elektrische voertuigen.In plaats van te vertrouwen op de verbranding van brandstof, gebruikt het opgeslagen elektrische energie om efficiënt beweging te genereren.De EV-aandrijflijn zorgt voor een soepele acceleratie, gecontroleerde snelheid en een betrouwbare werking van het voertuig.Het is ontworpen om kracht rechtstreeks naar de wielen te leveren met minimaal energieverlies.Het voornaamste doel is het mogelijk maken van schone, efficiënte en responsieve rijprestaties.

Hoe werkt een EV-aandrijflijn?

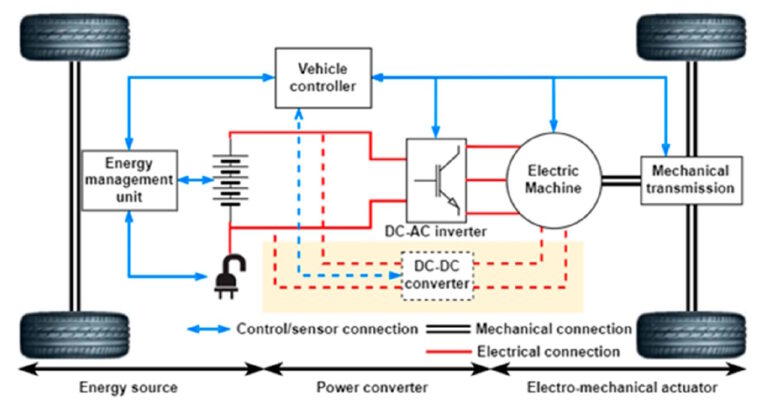

Figuur 2. Werkingsprincipe van de EV-aandrijflijn

Een EV-aandrijflijn werkt door opgeslagen elektrische energie om te zetten in bruikbare beweging via een gecontroleerd energiestroomproces.De energie begint als gelijkstroom die in de batterij wordt opgeslagen en wordt geregeld voordat deze wordt omgezet in een vorm die geschikt is voor het aandrijven van bewegingen.Dankzij deze conversie kan het systeem nauwkeurig vermogen leveren op basis van de input van de bestuurder.Terwijl de energie door het systeem beweegt, wordt deze voortdurend aangepast aan de snelheids- en koppelvereisten.

De omgezette energie wordt vervolgens gebruikt om rotatiekracht te creëren die de wielen van het voertuig laat draaien.Besturingssystemen beheren dit proces om een ​​soepele acceleratie en efficiënte werking te garanderen.Tijdens het vertragen kan een deel van de bewegingsenergie terug naar het systeem worden geleid om de algehele efficiëntie te verbeteren.Deze continue energiestroom maakt consistente voertuigprestaties onder verschillende rijomstandigheden mogelijk.

400 V versus 800 V aandrijflijnarchitectuur

Een aandrijflijnarchitectuur van 400 V en 800 V verwijst naar het spanningsniveau dat wordt gebruikt in een elektrisch voertuigsysteem.Deze architecturen bepalen hoe elektrische energie wordt gedistribueerd en gebruikt in het voertuig.Een 400V-systeem is de traditionele standaard die in veel EV’s wordt gebruikt, terwijl een 800V-systeem een ​​ontwerp met een hogere spanning vertegenwoordigt voor betere prestaties.Het belangrijkste verschil ligt in de manier waarop energie efficiënt wordt geleverd en beheerd.Systemen met een hogere spanning verminderen de huidige vereisten voor hetzelfde uitgangsvermogen.Dit heeft een directe invloed op de laadsnelheid en de algehele systeemefficiëntie.

Een 800V-architectuur maakt sneller opladen mogelijk, omdat deze hogere energieniveaus aankan met minder warmteverlies.Het verbetert ook de efficiëntie door de elektrische weerstand in het systeem te verminderen.Daarentegen zijn 400V-systemen breder verkrijgbaar en kosteneffectiever.Voertuigen die 800V-systemen gebruiken, behalen tijdens het gebruik vaak betere prestaties en minder energieverlies.Ze kunnen echter meer geavanceerde componenten en infrastructuur vereisen.Beide architecturen zijn ontworpen om te voldoen aan verschillende prestatie- en kostenvereisten bij EV-ontwerp.

Soorten EV-aandrijflijnen

Hybride elektrische voertuigen (HEV)

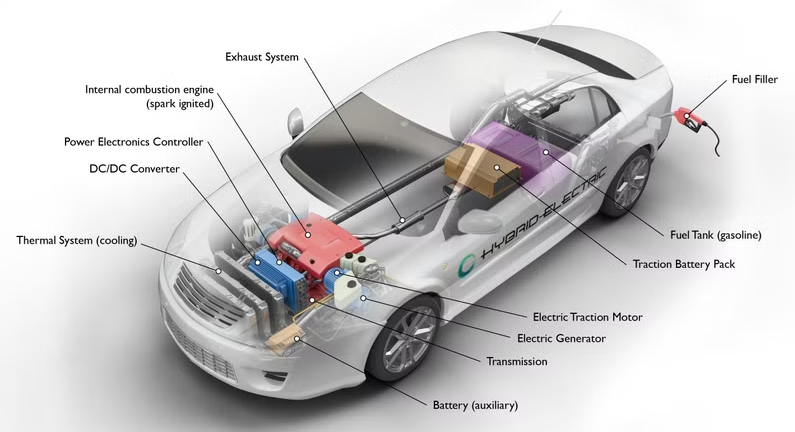

Figuur 3. Configuratiediagram van de HEV-aandrijflijn

Een hybride elektrisch voertuig (HEV) gebruikt zowel een verbrandingsmotor als een elektromotor om het voertuig aan te drijven.Er is geen extern opladen nodig, omdat de batterij tijdens bedrijf intern wordt opgeladen.Het systeem combineert twee energiebronnen om de algehele efficiëntie te verbeteren.De elektromotor ondersteunt de motor tijdens het accelereren en rijden op lage snelheid.De motor levert extra vermogen wanneer dat nodig is, vooral bij hogere snelheden.De geïntegreerde lay-out laat zien hoe beide systemen binnen het voertuig samenwerken.Dit type aandrijflijn wordt vaak gebruikt om het brandstofverbruik en de prestaties in evenwicht te brengen.

Plug-in hybride elektrische voertuigen (PHEV)

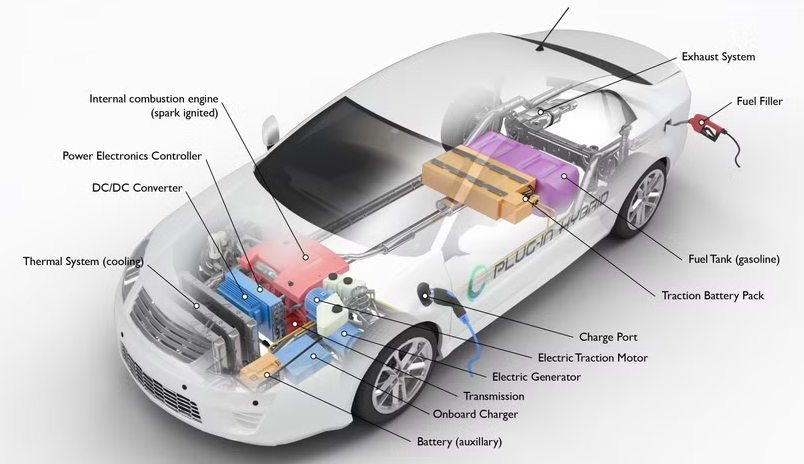

Figuur 4. Configuratiediagram van de PHEV-aandrijflijn

Een Plug-in Hybrid Electric Vehicle (PHEV) combineert een verbrandingsmotor met een oplaadbaar batterijsysteem.In tegenstelling tot standaard hybrides kan hij worden opgeladen via een externe stroombron.Hierdoor kan het voertuig over korte afstanden elektrisch rijden.De motor wordt gebruikt als de batterij bijna leeg is of als er extra vermogen nodig is.Het systeemontwerp benadrukt zowel de oplaadmogelijkheden als de dubbele stroombronnen.Het biedt flexibiliteit in de manier waarop energie wordt gebruikt tijdens het rijden.Dit type aandrijflijn ondersteunt zowel elektrisch rijden als rijden met een groter bereik.

Batterij-elektrische voertuigen (BEV)

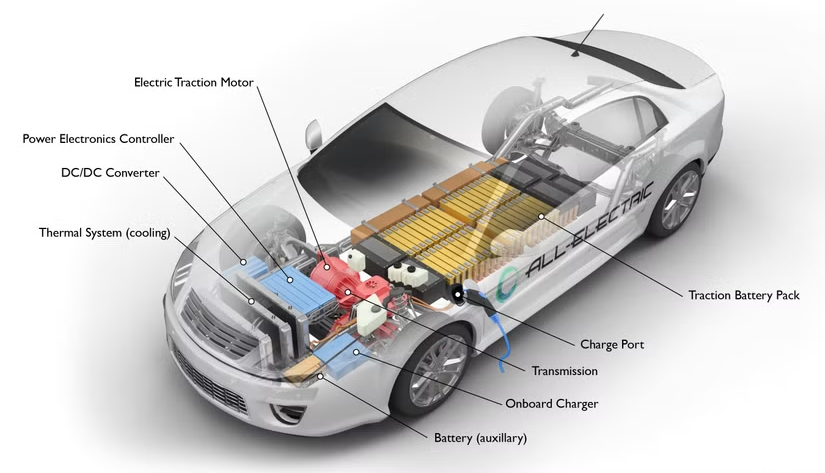

Figuur 5. Configuratieschema BEV-aandrijflijn

Een Battery Electric Vehicle (BEV) wordt volledig aangedreven door elektrische energie die is opgeslagen in een batterijpakket.Er wordt geen gebruik gemaakt van een verbrandingsmotor of een op brandstof gebaseerd systeem.Voor de voortstuwing is het voertuig uitsluitend afhankelijk van elektromotoren.De lay-out laat duidelijk de afwezigheid van brandstofcomponenten zien.De energie wordt rechtstreeks vanuit de accu geleverd om de wielen aan te drijven.Dit type aandrijflijn is ontworpen voor volledig elektrische bediening.Het vertegenwoordigt de meest directe vorm van elektrische mobiliteit.

Brandstofcel-elektrische voertuigen (FCEV)

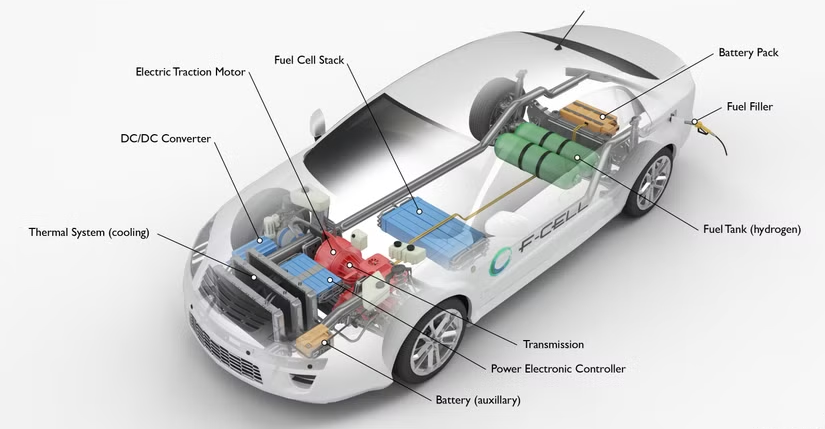

Figuur 6. Configuratiediagram van de FCEV-aandrijflijn

Een Fuel Cell Electric Vehicle (FCEV) wekt elektriciteit op met behulp van waterstofbrandstof in plaats van deze op te slaan in grote batterijen.Het maakt gebruik van een brandstofcelstapel om elektrische energie te produceren die de motor aandrijft.Waterstof wordt opgeslagen in tanks aan boord en indien nodig aan het systeem geleverd.Het diagram laat zien hoe de brandstofcel integreert met andere elektrische componenten.Het systeem genereert tijdens bedrijf continu elektriciteit.Dit type aandrijflijn richt zich op on-demand energieopwekking.Het maakt elektrisch rijden mogelijk zonder uitsluitend afhankelijk te zijn van batterijopslag.

Elektrische voertuigen met groter bereik (EREV)

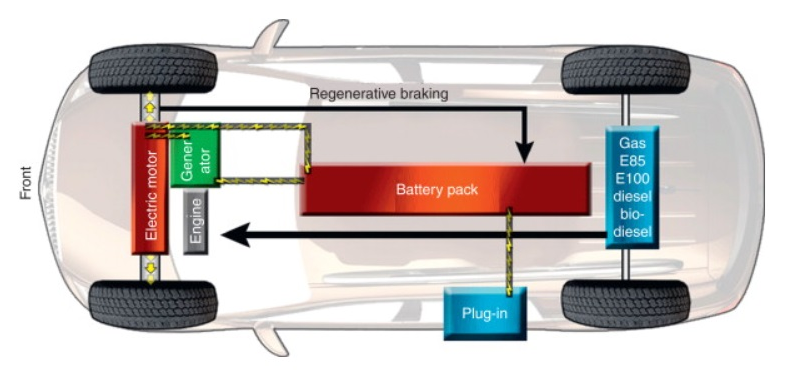

Figuur 7. EREV-aandrijflijnconfiguratiediagram

Een Extended-Range Electric Vehicle (EREV) wordt voornamelijk aangedreven door een elektromotor met ondersteuning van een secundaire generator.Tijdens normaal rijden werkt het voertuig grotendeels op batterijvermogen.Wanneer het batterijniveau laag wordt, produceert de generator elektriciteit om het rijbereik te vergroten.De systeemindeling laat een duidelijke scheiding zien tussen voortstuwing en energieopwekking.De generator drijft de wielen niet rechtstreeks aan.In plaats daarvan levert het elektrische energie om de werking in stand te houden.Dit type aandrijflijn zorgt voor langere reizen zonder volledig afhankelijk te zijn van opladen.

EV-aandrijflijn versus verbrandingsmotor (ICE).

Aspect	EV-aandrijflijn	ICE-aandrijflijn
Energiebron	Batterij elektriciteit (meestal 300-800 V-systemen)	Benzine of diesel (energiedichtheid ~12.000 Wh/kg)
Kernmechanisme	Elektrische motor (90-97% efficiëntie)	Intern verbrandingsmotor (20-40% rendement)
Emissies	Uitlaat van 0 g/km CO₂	~100–250 g/km CO₂ (typische personenauto's)
Bewegende delen	~20–30 in beweging onderdelen in aandrijflijn	~ 200–2.000 bewegende delen in het motorsysteem
Energie Efficiëntie	~85-90% efficiëntie van de aandrijflijn	~25–35% efficiëntie van de aandrijflijn
Geluidsniveau	~50–60 dB tijdens operatie	~70–90 dB afhankelijk van de motorbelasting
Onderhoud Interval	Minder dienstverlening artikelen;geen olie verversen	olie verandert elke ~5.000–10.000 km
Energie Conversie	Elektrisch → mechanisch (directe aandrijving)	Chemisch → thermisch → mechanisch (meertrapsverlies)
Transmissie	Enkele snelheid reductietandwiel (verhouding ~8:1–10:1)	Meerdere snelheden versnellingsbak (typisch 5–10 versnellingen)
Opstarttijd	Direct koppel (0 ms vertraging)	Motor starten vertraging ~0,5–2 seconden
Warmteverlies	~10–15% energie verloren als warmte	~60-75% energie verloren als warmte
Brandstofsysteem	Geen brandstoftank of injectie systeem	Brandstoftank, pomp, injectoren nodig
Regeneratief Remmen	Herstelt ~10–30% energie	Geen energie herstel
Controlesysteem	Volledig elektronisch (ECU + vermogenselektronica)	Mechanisch + elektronische motorbediening
Tanken / Oplaadtijd	20–40 min (snel opladen), 6–12 uur (AC)	3–5 minuten tanken

Voordelen van EV-aandrijflijnen

• Hoge energie-efficiëntie met minimale verliezen

• Onderhoudsarm door minder bewegende delen

• Geen uitlaatemissies tijdens bedrijf

• Soepele en stille rijervaring

• Direct koppel voor snelle acceleratie

• Verminderde afhankelijkheid van fossiele brandstoffen

Beperkingen van EV-aandrijflijnen

• Hoge batterijkosten

• Beperkt rijbereik bij sommige modellen

• Langere oplaadtijd vergeleken met tanken

• De beschikbaarheid van laadinfrastructuur varieert

• Degradatie van de batterij in de loop van de tijd

• Zwaardere energieopslagsystemen

Toepassingen van EV-aandrijflijnen

1. Passagiersvoertuigen - EV-aandrijflijnen worden veel gebruikt in auto's voor persoonlijk vervoer.Ze bieden schone en efficiënte mobiliteit voor het dagelijkse woon-werkverkeer.Deze systemen helpen de stedelijke emissies en geluidsoverlast te verminderen.Velen adopteren EV-platforms voor moderne voertuigen.Deze toepassing speelt een grote rol in duurzaam transport.

2. Openbaar vervoer - Elektrische bussen en openbaar vervoersystemen gebruiken EV-aandrijflijnen voor stadsvervoer.Ze verminderen het brandstofverbruik en verbeteren de luchtkwaliteit in stedelijke gebieden.Deze voertuigen werken efficiënt in stop-and-go-verkeersomstandigheden.Deze applicatie ondersteunt grootschalige milieudoelstellingen.

3. Bedrijfsvoertuigen - Bestelwagens en vrachtwagens gebruiken EV-aandrijflijnen voor logistiek en goederenvervoer.Ze bieden in de loop van de tijd lagere bedrijfskosten.Deze systemen zijn ideaal voor leveringen over korte afstanden en in de stad.Deze toepassing verbetert de efficiëntie in toeleveringsketens.

4. Industriële apparatuur - EV-aandrijflijnen worden gebruikt in vorkheftrucks en magazijnmachines.Ze zorgen voor een betrouwbare en stille werking in binnenomgevingen.Deze systemen verminderen de uitstoot in besloten ruimtes.Ze verbeteren ook de operationele veiligheid en efficiëntie.Deze toepassing is belangrijk in moderne industrieën.

5. Tweewielers en micromobiliteit - Elektrische scooters en motorfietsen maken gebruik van compacte EV-aandrijflijnen.Ze zijn geschikt voor korte afstanden en stedelijke mobiliteit.Deze voertuigen zijn energiezuinig en gemakkelijk te onderhouden.Ze ondersteunen last-mile transportoplossingen.Deze toepassing groeit snel in steden.

6. Terreinvoertuigen en gespecialiseerde voertuigen - EV-aandrijflijnen worden gebruikt in mijnbouwvoertuigen, landbouwmachines en bouwmachines.Ze verbeteren de efficiëntie in veeleisende omgevingen.Deze systemen verminderen de brandstofafhankelijkheid en de uitstoot.Ze ondersteunen ook automatisering en geavanceerde besturingssystemen.Deze toepassing breidt het EV-gebruik uit tot buiten de standaardwegen.

Conclusie

EV-aandrijflijnen bieden een schone en efficiënte manier om voertuigen aan te drijven met elektriciteit in plaats van brandstof.Ze gebruiken belangrijke componenten zoals de batterij, motor en besturingssystemen om soepele prestaties te leveren.Verschillende ontwerpen en typen maken flexibiliteit mogelijk op basis van kosten, bereik en efficiëntiebehoeften.Hoewel er enkele uitdagingen zijn, blijft het gebruik ervan in veel toepassingen groeien.EV-aandrijflijnen spelen een belangrijke rol in het moderne transport.
