EPF10K30ATC144-1 FPGA: functies, toepassingen, programmering en alternatieven uitgelegd

Deze gids draait helemaal om de EPF10K30ATC144-1, een type FPGA-chip.Het legt uit wat de chip is, hoe het werkt en waar het kan worden gebruikt.U leert over de belangrijkste functies zoals ingebouwd geheugen, flexibele logische blokken en ondersteuning voor zowel 3.3V- als 5V-systemen.Het laat ook zien hoe je de chip kunt gebruiken in projecten zoals audio/videosystemen, industriële machines en medische hulpmiddelen.Het bevat stapsgewijze instructies in de installatie, onderdelenvergelijkingen en ontwerptools om u te helpen deze FPGA gemakkelijk te begrijpen en met samen te werken.

Catalogus

Wat is de EPF10K30ATC144-1?

De EPF10K30ATC144-1 is lid van Flex10K FPGA -familie, ontworpen om ingebedde programmeerbare logica te leveren met matige complexiteit en hoge flexibiliteit.Gebouwd met behulp van 0,3-micron CMOS SRAM-technologie, ondersteunt dit apparaat ongeveer 30.000 bruikbare poorten en omvat 1.728 logische elementen georganiseerd in logische arrayblokken (laboratoria).Het werkt op 3.3V.De snelheidscijfer –1 -versie biedt een relatief snelle werking, met kernfrequenties tot ongeveer 166 MHz.Het apparaat integreert Embedded Array Blocks (EAB's) voor on-chip geheugen, die de gegevensverwerking en besturingsbewerkingen in ingebedde ontwerpen verbeteren.Op grote schaal gebruikt in industriële controle, communicatie en legacy ingebedde systemen, biedt het een programmeerbare oplossing met sterke I/O-ondersteuning en voldoende logische capaciteit voor een breed scala aan mid-tier toepassingen.De Flex10K-familie was een van de eerste FPGA-lijnen die op SRAM gebaseerde logica en ingebedde RAM-blokken combineren, waardoor schaalbare opties van 10K tot meer dan 200K systeempoorten opleveren.Met TTL-compatibele I/OS- en ingebedde geheugenblokken bieden Flex10K-apparaten een evenwichtige combinatie van logische dichtheid, integratie en prestaties voor oudere ontwerpecosystemen.

Op zoek naar EPF10K30ATC144-1?Neem contact met ons op om de huidige voorraad, doorlooptijd en prijzen te controleren.

EPF10K30ATC144-1 CAD-modellen

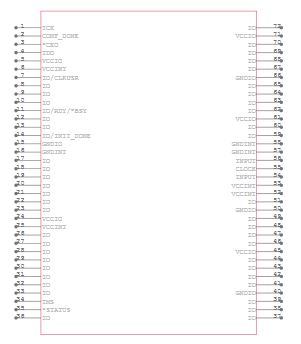

EPF10K30ATC144-1 symbool

EPF10K30ATC144-1 voetafdruk

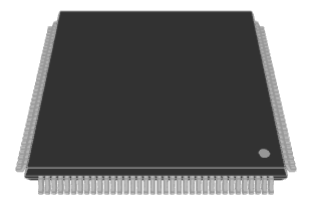

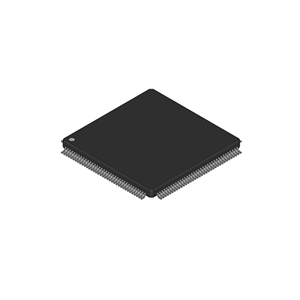

EPF10K30ATC144-1 3D-model

EPF10K30ATC144-1 Functies

• Hoge dichtheid architectuur

De EPF10K30ATC144-1 is gebouwd met behulp van Altera's Flex 10K-architectuur en biedt maximaal 69.000 systeempoorten en 1.728 logische elementen (LES).Deze logische elementen dienen als de bouwstenen voor het implementeren van logische functies en digitale ontwerpen.Deze hoge logische dichtheid ondersteunt matig complexe digitale systemen zoals statusmachines, kleine processors en controllerlogica op een enkele chip.

• Embedded Array Blocks (EAB)

Dit apparaat bevat meerdere ingebedde arrayblokken, die ongeveer 12,3 kilobits RAM opleveren.Elke EAB biedt 2.048 bits die kunnen worden geconfigureerd als RAM of ROM, ter ondersteuning van bitbreedtes tot 256. Deze blokken maken snelle en flexibele geheugenintegratie in de FPGA mogelijk zonder logica-elementen te consumeren, waardoor het ideaal is voor buffering, opzoektafels en kleine gegevensopslag in de chip.

• Herconfigureerbare SRAM-gebaseerde logica

De EPF10K30ATC144-1 maakt gebruik van SRAM-technologie voor zijn programmeerbare logica.Dit betekent dat het een onbeperkt aantal keren kan worden herprogrammeerd, wat waardevol is tijdens prototyping en systeemupgrades.U kunt hun circuitfunctionaliteit meerdere keren testen, wijzigen en verifiëren vóór de definitieve implementatie.

• 3.3V kernbewerking met 5V -tolerante I/O

Deze FPGA werkt met een 3,3V-aanbod voor interne logica maar ondersteunt 5V-tolerante I/O-pinnen.Deze compatibiliteit met dubbele spanning zorgt ervoor dat het apparaat veilig kan communiceren met legacy 5V-componenten met behoud van moderne laagspanningsvermogensefficiëntie voor kernfuncties.Het vereenvoudigt ontwerpen met gemengde spanning zonder niveauverschuivers.

• Snelle klokken

Het apparaat ondersteunt bedrijfsfrequenties tot 166,67 MHz, waardoor snelle gegevensverwerking en signaalafhandeling in tijdkritische toepassingen mogelijk worden.Deze hoge maximale frequentie maakt de EPF10K30Atc144-1 geschikt voor hogesnelheidscontrolesystemen, communicatie en ingebedde computertaken.

• Standby -modus met lage stroom

De FPGA heeft een laag statisch stroomverbruik, met stand -bystroom typisch minder dan 0,5 mA.Hierdoor kan het apparaat worden gebruikt in energiegevoelige toepassingen waar inactief vermogen moet worden geminimaliseerd, zoals draagbare instrumenten of systemen met energiebesparende modi.

• Commercieel temperatuurbereik

Het wordt beoordeeld voor een temperatuurbereik van 0 ° C tot +70 ° C, waarbij standaard commerciële omgevingen worden aangepast.Dit zorgt voor een betrouwbare werking in typische binnenomstandigheden zonder dat de temperatuurspecificaties van industriële kwaliteit nodig zijn.

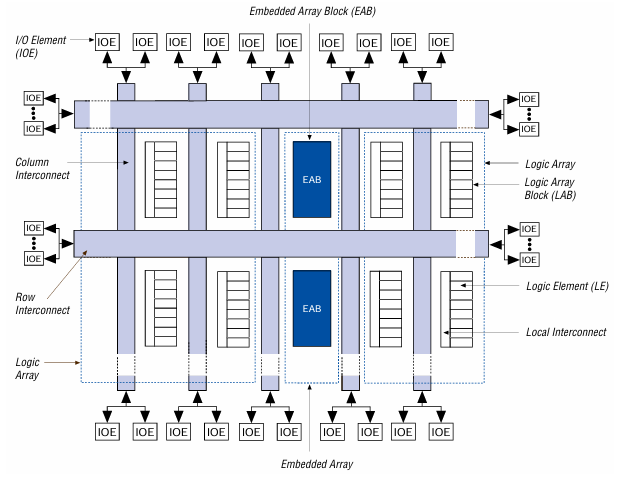

Flex 10K apparaatblokdiagram

Het diagram vertegenwoordigt de interne architectuur van een Flex 10K FPGA-apparaat, met name de EPF10K30ATC144-1.In de kern van het apparaat bevindt zich de ingebedde array, die bestaat uit twee primaire soorten componenten: logische arrayblokken (laboratoria) en ingebedde arrayblokken (EAB's).Labs bestaan ​​uit meerdere logische elementen (LES) die logische functies voor algemene doeleinden behandelen.Elke LE is verbonden via een lokale interconnect, waardoor flexibele logische implementatie binnen het laboratorium mogelijk is.

Rondom de laboratoria zijn de ingebedde arrayblokken (EAB's), weergegeven in donkerblauw.Dit zijn geheugenblokken met hoge dichtheid die worden gebruikt voor functies zoals RAM of ROM, waardoor ingebedde gegevensverwerking of buffering direct binnen de FPGA-stof mogelijk wordt.De kolom- en rij -interconnects maken communicatie mogelijk tussen laboratoria, EAB's en I/O -elementen (IOES) die rond de omtrek van de chip worden geplaatst.Deze interconnects ondersteunen complexe routingpaden en zijn belangrijk voor gegevensstroom over verschillende logische secties.

Elke IOE verbindt de interne logica met externe pennen, waardoor het apparaat kan communiceren met andere systeemcomponenten.De structuur is modulair en symmetrisch en biedt een efficiënte lay -out voor routing en schaalbaarheid.In de EPF10K30ATC144-1 zorgt deze opstelling voor een gebalanceerde mix van programmeerbare logica en ingebed geheugen, ideaal voor digitale systemen met middelgrote complexiteit die snelle gegevensverwerking en flexibele logische configuratie nodig hebben.

EPF10K30ATC144-1 Specificaties

Type	Parameter
Fabrikant	Altera/intel
Serie	Flex-10Ka®
Verpakking	Bulk
Onderdeelstatus	Actief
Aantal laboratorium/CLB's	216
Aantal I/O	102
Spanning - levering	3v ~ 3.6V
Montagetype	Oppervlaktemontage
Bedrijfstemperatuur	0 ° C ~ 70 ° C (TA)
Pakket / kast	144-lqfp
Leverancierapparaatpakket	144-tqfp (20x20)
Base Productnummer	EPF10K30

EPF10K30ATC144-1 TOEPASSINGEN

Digitale audio / videoverwerking

De EPF10K30Atc144-1 is zeer geschikt voor audio- en videoverwerkingstaken vanwege de ingebedde arrayblokken (EAB's) die on-chip RAM bieden.Deze functie maakt het mogelijk om direct binnen de FPGA te bufferen, tijdelijke opslag en gegevensmanipulatie.Velen gebruiken deze FPGA vaak om audiostream -decodering, pixelmanipulatie of digitale video -interfacetiming af te handelen.De matige logische capaciteit en de I/O -flexibiliteit maken integratie mogelijk met codecs, timingcontrollers en synchronisatielogica in multimediasystemen.

Industriële controlesystemen

In industriële automatisering kan de EPF10K30ATC144-1 dienen als een centrale controller of intelligente I/O-interface.De programmeerbare logica ondersteunt de implementatie van staatsmachines, sensorinterfaces, data-acquisitie en seriële communicatieprotocollen zoals SPI of RS-485.De beschikbaarheid van on-chip RAM en grote I/O-telling maakt het geschikt voor het beheren van meerdere besturingssignalen in programmeerbare logische controllers (PLC's), motoraandrijvingen of robotachtige subsystemen.

Medische apparatuur

Medische hulpmiddelen vereisen precieze, herconfigureerbare logica om gespecialiseerde gegevensstromen te verwerken.Deze FPGA kan worden gebruikt voor signaalconditionering, filtering en verwerking van analoge sensorinvoer in toepassingen zoals ECG-, echografie- of beeldvormingssystemen.De voorspelbare latentie en flexibele programmering maken het ideaal voor het integreren van eigen algoritmen of stappen voor de voorbewerking vóór verdere microcontroller of DSP -behandeling.

Automotive en ruimtevaartelektronica

In automotive dashboards, avionica en ruimtevaartbesturingseenheden werd de EPF10K30ATC144-1 vaak gebruikt voor interface-sensoren, het beheren van diagnostiek of het implementeren van communicatieprotocollen.De herprogrammeerbare aard liet de logica na de inzet of tijdens systeemvalidatie aanpassen.De I/O -flexibiliteit van het onderdeel maakte het in staat om tussen oudere bussen en moderne communicatiesystemen te overbruggen met behoud van stabiliteit in ruige omgevingen.

Communicatie- en netwerksystemen

Dankzij de mogelijkheid om aangepaste seriële protocollen en logica van gegevensfiltering te implementeren, vond de EPF10K30ATC144-1 gebruik in legacy telecomsystemen en netwerkbackplanes.Het ingebedde RAM ondersteunt buffering en pakketkopanalyse, terwijl logische blokken schakelregels of pariteitscontroles kunnen implementeren.Het fungeerde als een lijmlogisch -element en hielp bij het integreren van processors, schakelaars en signaalpaden in communicatie -infrastructuur.

EPF10K30ATC144-1 Vergelijkbare onderdelen

• EPF10K30AQI208-3

De EPF10K30AQI208-3 is een sterk alternatief voor de EPF10K30ATC144-1, die hetzelfde logische element aantal (1.728 LES) en ingebed geheugen (~ 12,3 kbit) biedt, maar met een groter 208-pins QFP-pakket.Het verhoogt het aantal beschikbare I/O -pinnen tot 147, waardoor het ideaal is voor toepassingen die meer externe verbindingen vereisen.Met een industriële grade –3 snelheidsclassificatie presteert het betrouwbaar over een breder temperatuurbereik van –40 ° C tot +85 ° C.Dit maakt het geschikt voor robuuste omgevingen in telecom, besturingssystemen en robuuste industriële installaties.Het uitgebreide I/O en het werkbereik maken het een praktische upgrade voor ontwerpen die de 144-pins TQFP-configuratie ontgroeien.

• EPF10K30AQI240-3

De EPF10K30AQI240-3 is een andere compatibele FPGA in de Flex 10K-familie en biedt een hogere I/O-dichtheid met een 240-pins QFP-pakket en 189 I/O-pinnen.Net als de ATC144-1 onderhoudt het 1.728 logische elementen en 12,3 kbit ingebed RAM.Het niveau van –3 snelheid zorgt voor consistente prestaties bij industriële temperaturen, waardoor het een betrouwbare keuze is voor systemen met brede milieuschommelingen.Het is zeer geschikt voor toepassingen met een hoge pins zoals complexe bedieningspanelen, ingebedde videosystemen en legacy computing-interfaces.

• EPF10K30AQC240-3

De EPF10K30AQC240-3 biedt ook 189 I/O-pinnen in een 240-pins QFP-lay-out en onderhoudt de kernarchitectuur van 1.728 LES en ~ 12 kbit on-chip RAM.Hoewel nu vermeld als verouderd, blijft het een haalbare vervanging in systemen waar de mechanische voetafdruk en signaalpinout van de 240-pins QFP nodig zijn.Het is functioneel identiek aan de AQI240-3 maar meestal gebruikt in commerciële temperatuurtoepassingen.Dit deel is waardevol voor legacy hardware-onderhoud, vooral waar drop-in mechanische compatibiliteit met de 240-pins lay-out nodig is, en het inkoop van nieuwe ontwerpen is niet haalbaar.

EPF10K30ATC144-1 Programmeerstappen

1. Maak en compileer het ontwerp

Begin met het ontwerpen van uw digitale logica met behulp van een HDL -achtige VHDL of Verilog.Gebruik softwaretools zoals Altera Quartus II of Max+Plus II om het project te bouwen.Zodra uw ontwerp is voltooid, compileert u het om programmeerbestanden te genereren.U krijgt een .SOF-bestand voor op SRAM gebaseerde JTAG-configuratie en een .poF-bestand als u een seriële EEPROM wilt programmeren voor het laden van power-up.

2. Selecteer de configuratiemethode

Er zijn twee belangrijke manieren om de EPF10K30ATC144-1 te configureren.Gebruik de JTAG -configuratie voor tijdelijke programmering tijdens het testen of ontwikkeling met het .SOF -bestand.Gebruik de passieve seriële methode voor permanente of automatische configuratie bij het opstarten van het systeem door het .pof -bestand in een externe EEPROM te laden (zoals EPC2).

3. Verbind en programmeer het apparaat

Als u JTAG gebruikt, verbindt u een programmeerkabel (bijvoorbeeld USB-Blaster) met de JTAG-header.Open Quartus -programmeur, laad het .sof -bestand en programmeer het apparaat rechtstreeks.Verbind voor passieve serie de EEPROM met de FPGA en gebruik Quartus om het .POF -bestand in de EEPROM te programmeren.Bij power-up stuurt de EEPROM de bitstream naar de FPGA.

4. Herprogrammeer wanneer dat nodig is

De EPF10K30ATC144-1 kan op elk moment worden herprogrammeerd via JTAG.U kunt ook de EEPROM -inhoud bijwerken om de opstartconfiguratie te wijzigen.Dit is handig voor veldupdates of ontwerpverbeteringen.

5. Controleer het programmeersucces

Controleer na het programmeren de statuspennen van de FPGA (Nstatus en Conf_Done) om een ​​succesvolle configuratie te bevestigen.U kunt ook functionele tests uitvoeren of foutopsporingshulpmiddelen zoals signaaltap gebruiken om ervoor te zorgen dat de logica werkt zoals bedoeld.

EPF10K30ATC144-1 Voordelen

• Hoge integratie met ingebed RAM

De EPF10K30ATC144-1 integreert ongeveer 30.000 systeempoorten en 1.728 logische elementen, samen met ongeveer 12 kbits ingebed RAM.Deze ingebedde arrayblokken (EAB's) maken snellere en meer voorspelbare geheugenbewerkingen mogelijk in vergelijking met gedistribueerde RAM.Dit helpt het logisch ontwerp te vereenvoudigen, vooral in toepassingen die buffering, opzoektabellen of kleine gegevensopslag vereisen, zowel prestaties als gebruik van middelen verbeteren.

• Gemengde spanning compatibiliteit

Een van de sterke voordelen van dit apparaat is het vermogen om te werken met 3,3 V-levering en tegelijkertijd 5V-tolerante I/OS te ondersteunen.Deze Multivolt ™ I/O -functie maakt de FPGA flexibel voor integratie in systemen die zowel Legacy 5V -logica als moderne 3.3V -componenten gebruiken.Het is nuttig in industriële of communicatiesystemen waar spanningsniveaus variëren tussen subsystemen.

• Gemakkelijke herconfiguratie

Omdat het SRAM-technologie gebruikt, kan de EPF10K30ATC144-1 eenvoudig worden herprogrammeerd met behulp van JTAG- of passieve seriële methoden.U kunt logische functies in het veld of tijdens de ontwikkeling bijwerken zonder de chip te vervangen.Dit verlaagt de kosten en zorgt voor toekomstige upgrades of bugfixes na implementatie.

• Ingebouwde JTAG en snelle ontwikkeling

Het apparaat bevat ingebouwde JTAG-ondersteuning, waardoor grens-scantests en in-system programmering mogelijk worden gemaakt.Dit is waardevol voor productietests en foutopsporing.In vergelijking met de traditionele ASIC-ontwikkeling vermindert het gebruik van deze FPGA ook de doorlooptijd van het ontwerp aanzienlijk, waardoor het ideaal is voor snelle prototyping en kleine tot medium productieruns.

• Efficiënte routerings- en prestatiearchitectuur

De Flex 10K -architectuur, die in dit apparaat wordt gebruikt, omvat FastTrack® -routing, draagketens voor rekenkundige logica en klokbomen die voorspelbare timing en efficiënte prestaties garanderen.Met zijn –1 snelheidsgraad kan de chip tot ongeveer 166 MHz werken, wat geschikt is voor veel mid-performance-toepassingen zoals signaalregeling, gegevensverwerking en protocol-interface.

EPF10K30ATC144-1 verpakkingsafmetingen

• Pakkettype: TQFP - 144 (Dun Quad Flat -pakket, 144 pennen)

• Montage: Oppervlaktemontage

• Lichaamsgrootte: 20 mm × 20 mm (inclusief leads)

• Pin -pit: 0,80 mm (afstand tussen pincentra)

• Lichaamslengte (exclusief leads): 12,00 mm (nominaal)

• Lichaamsbreedte (exclusief leads): 12,00 mm (nominaal)

• Algemene dikte: Tot 1,20 mm

• Lichaamsdikte: Ongeveer 0,95 mm

• Loodlengte: 0,45 mm tot 0,75 mm

• Loodbreedte: 0,30 mm tot 0,45 mm

• Zitplaatsenhoogte (A1): 0,05 mm tot 0,15 mm

EPF10K30ATC144-1 fabrikant

De EPF10K30ATC144-1 wordt vervaardigd door Altera , een pionier in programmeerbare logica -apparaten en de oorspronkelijke ontwikkelaar van de Flex 10K FPGA -serie.Opgericht in 1983, werd Altera een leider in innovatie van het veldprogrammeerbare Gate Array (FPGA) en introduceerde enkele van de vroegste en meest gebruikte programmeerbare logische oplossingen in de industrie.In 2015 werd Altera overgenomen door Intel Bedrijf, die de FPGA -productlijnen van Altera bleef ondersteunen en integreren onder de Programmable Solutions Group (PSG).Hoewel Altera in 2024 opnieuw werd gelanceerd als een afzonderlijke dochteronderneming van Intel, blijft de EPF10K30ATC144-1 een legacy FPGA die de oorspronkelijke engineering- en productie-uitmuntendheid van Altera weerspiegelt.

Conclusie

De EPF10K30ATC144-1 is een nuttige en flexibele FPGA-chip met goed geheugen, sterke logische functies en de mogelijkheid om te werken met zowel nieuwe als oude systemen.U kunt het op elk gewenst moment herprogrammeren, wat het geweldig maakt voor testen en updates.Het is gemakkelijk om verbinding te maken en werkt goed in vele soorten elektronica, van fabrieksmachines tot netwerktools.Hoewel het een ouder deel is, helpt het nog steeds in veel projecten waar betrouwbare en herprogrammeerbare chips nodig zijn.

Datasheet PDF

EPF10K30ATC144-1 Datasheets:

Flex 10k.pdf
