Digitale signaalverwerking (DSP): hoe het werkt, componenten, technieken en toepassingen

Je leert wat Digital Signal Processing (DSP) is en hoe signalen bruikbare digitale gegevens worden.Het laat zien hoe signalen worden opgevangen, gefilterd, bemonsterd, verwerkt en weer omgezet in bruikbare output.U ziet ook de belangrijkste systeemonderdelen, algemene DSP-technieken, belangrijke prestatieparameters en typische toepassingen.Ten slotte vergelijkt het DSP met analoge signaalverwerking, zodat u weet wanneer elk ervan wordt gebruikt.

Catalogus

Figuur 1. Digitale signaalverwerking (DSP)

Wat is digitale signaalverwerking (DSP)?

Digital Signal Processing (DSP) is de methode voor het analyseren en wijzigen van signalen in digitale vorm, ongeacht of deze afkomstig zijn van metingen of reeds digitale bronnen.Fysieke signalen zoals geluid, temperatuur, trillingen, spanning, afbeeldingen en radiogolven worden vaak door sensoren omgezet in analoge elektrische signalen en vervolgens gedigitaliseerd door een analoog-naar-digitaal-omzetter (ADC), hoewel sommige sensoren rechtstreeks digitale uitgangen leveren.Eenmaal in numerieke vorm filtert een processor op wiskundige wijze ruis, extraheert informatie, verbetert de kwaliteit of comprimeert gegevens voordat deze naar opslag-, weergave- of communicatiesystemen worden verzonden.Met DSP kunnen elektronische systemen signalen wiskundig analyseren, transformeren en reconstrueren met behulp van numerieke algoritmen in plaats van puur analoge circuits.

Hoe digitale signaalverwerking werkt?

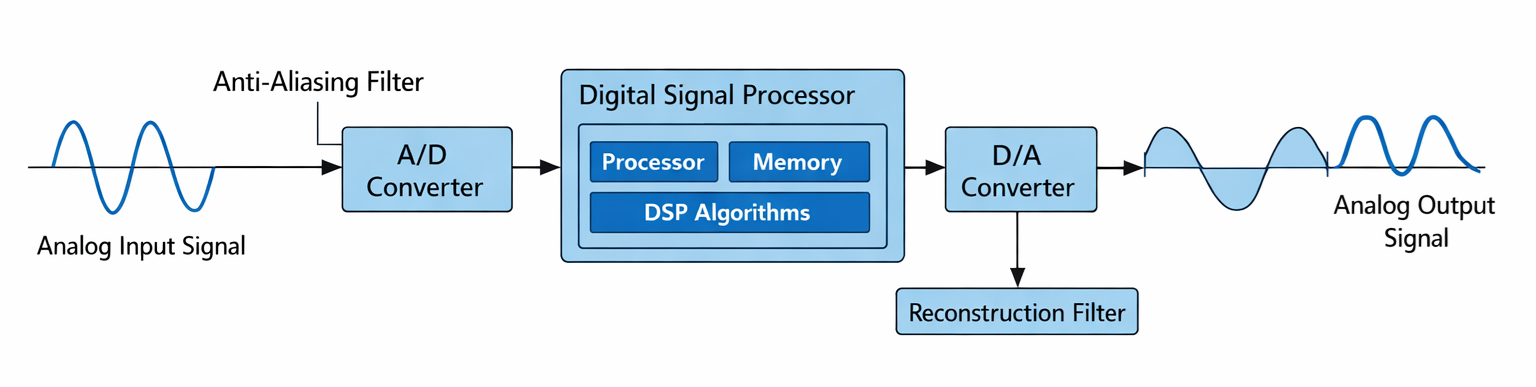

Figuur 2. DSP-werkprincipe

Een typisch DSP-meetsysteem werkt in een reeks die een signaal omzet in digitale vorm voor berekening, hoewel sommige DSP-systemen reeds digitale gegevens verwerken en geen analoge conversie vereisen.Zoals weergegeven in het diagram begint het proces met een analoog ingangssignaal dat wordt geproduceerd door een sensor zoals een microfoon, antenne of meetapparaat.Vóór digitalisering passeert het signaal een anti-aliasingfilter dat de signaalbandbreedte beperkt tot minder dan de helft van de bemonsteringsfrequentie om aliasingvervorming te voorkomen.De geconditioneerde golfvorm gaat vervolgens de A/D-omzetter (ADC) binnen, waar deze met discrete tijdsintervallen wordt bemonsterd en gekwantiseerd in discrete amplitudeniveaus, waardoor een binaire digitale representatie ontstaat.

De digitale gegevens worden vervolgens verwerkt door een verwerkingssysteem zoals een DSP-chip, microcontroller, CPU, GPU of FPGA waarop DSP-algoritmen draaien die wiskundige bewerkingen uitvoeren zoals filtering, transformatie en detectie.Na verwerking wordt de digitale uitvoer naar de D/A-omzetter (DAC) gestuurd om een ​​analoog signaal te creëren.Omdat de DAC een trapsgewijze (zero-order hold) benadering van de golfvorm produceert, gaat deze door een reconstructiefilter dat de golfvorm afvlakt, waardoor een afgevlakte, bandbegrensde analoge benadering van het oorspronkelijke signaal ontstaat.

Componenten van een DSP-systeem

Onderdeel	Functie
Sensor / Transducer	Converteert een fysieke grootheid omzetten in een elektrisch of digitaal signaal
Analoog Front-end	Presteert signaalconditionering zoals versterking, impedantie-aanpassing, niveau verschuiving en bescherming
Anti-aliasing Filteren	Beperkt signaalbandbreedte tot minder dan de helft van de bemonsteringsfrequentie om aliasing te voorkomen
ADC	Monsters en kwantiseert het analoge signaal in digitale gegevens
DSP-processor	Voert DSP uit algoritmen en wiskundige bewerkingen op digitale gegevens
Geheugen	Winkels programma's, coëfficiënten, tussenbuffers en invoer-/uitvoergegevens
DAC	Converteert digitale gegevens naar een analoog trappenhuissignaal dat doorgaans vereist is reconstructie filteren
Uitvoerapparaat	Analoog actuator, display, opslagsysteem of digitale communicatie-interface

Soorten digitale signaalverwerkingstechnieken

Filtertechnieken

Filteren is het proces waarbij ongewenste delen van een signaal worden verwijderd terwijl nuttige informatie behouden blijft.De golfvorm met ruis komt het digitale filter binnen en er verschijnt een schonere golfvorm aan de uitgang.FIR-filters werken alleen met huidige en vroegere invoerwaarden, waardoor ze stabiel en voorspelbaar zijn.IIR-filters hergebruiken eerdere uitvoer om scherpere filtering te creëren met minder berekeningen.Vanwege dit feedbackgedrag moeten IIR-filters zorgvuldig worden ontworpen om instabiliteit te voorkomen.Deze digitale filtermethoden worden vaak gebruikt voor het verwijderen van ruis in audiosignalen en sensormetingen.

Transformatietechnieken

Transformatieverwerking verandert een signaal in een andere wiskundige vorm, zodat de kenmerken ervan gemakkelijker te observeren zijn.De golfvorm wordt omgezet van tijdsvariatie naar een andere weergave die verborgen details toont.De FFT onthult de frequentiecomponenten van het signaal duidelijk.De DCT-groepen signaleren energie-efficiënt voor multimediacompressiesystemen.De Wavelet-transformatie toont zowel korte als lange signaalkenmerken op verschillende schalen.Deze transformaties worden gebruikt om signalen in communicatie- en mediatoepassingen te bestuderen.

Spectrale analyse

Spectrale analyse onderzoekt hoe signaalenergie zich over frequenties verspreidt.Een golfvorm wordt omgezet in een spectrum met pieken op specifieke frequenties.Vanuit deze visie kunnen harmonischen en bandbreedte direct worden gemeten.Dominante tonen worden zichtbaar, zelfs als ze moeilijk waarneembaar zijn in de oorspronkelijke golfvorm.Deze methode is nuttig voor trillingsdiagnostiek en inspectie van radiosignalen.Het helpt bepalen of een signaal zich normaal gedraagt ​​of abnormale componenten bevat.

Adaptieve verwerking

Adaptieve verwerking past automatisch het systeemgedrag aan op basis van binnenkomende gegevens.De uitvoerfout wordt teruggekoppeld naar het systeem om de reactie ervan te verfijnen.Het algoritme werkt voortdurend de interne parameters bij om aan veranderende omstandigheden te voldoen.Hierdoor kan het systeem ruis of interferentie in de loop van de tijd volgen.Het wordt vaak gebruikt bij echo-onderdrukking en onderdrukking van achtergrondgeluiden.Het resultaat is een schoner en stabieler signaal in dynamische omgevingen.

Compressieverwerking

Compressieverwerking verkleint de omvang van digitale gegevens terwijl belangrijke informatie behouden blijft.Een grote datastroom wordt na verwerking een kleinere gecodeerde stroom.Overtollige patronen worden verwijderd en minder opvallende details kunnen worden vereenvoudigd.Dit vermindert de opslagvereisten en de transmissiebandbreedte.Audio-, beeld- en videoformaten zijn sterk afhankelijk van deze techniek.Het maakt snellere communicatie en efficiënte gegevensverwerking in multimediasystemen mogelijk.

Technische specificaties van DSP

Parameter	Numeriek bereik
Bemonsteringssnelheid	8 kHz (spraak), 44,1 kHz (audio), 96 kHz–1 MHz (instrumentatie)
Resolutie (Bitdiepte)	8-bits, 12-bits, 16-bits, 24-bits, 32-bits zwevend
Verwerking Snelheid	50 MIPS – 2000+ MIPS of 100 MMAC/s – 20 GMAC/s
Dynamisch bereik	~48dB (8-bit), 72 dB (12-bit), 96 dB (16-bit), 144 dB (24-bit)
Latentie	<1 ms (controle), 2–10 ms (audio), >50 ms (streaming acceptabel)
Signaal-ruis Verhouding (SNR)	60 dB–140 dB afhankelijk van de kwaliteit van de converter
Geheugen Capaciteit	32 KB – 8 MB on-chip RAM, extern geheugen tot GB
Macht Verbruik	10 mW (draagbaar) – 5 W (krachtige DSP)
Woordlengte	16-bit vast, 24-bits vaste komma, 32-bits drijvende komma
Klok Frequentie	50 MHz – 1,5 GHz
Doorvoer	1–500 Monsters/s
Interface Bandbreedte	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC-nauwkeurigheid	±0,5 LSB tot ±4 LSB
DAC Resolutie	10-bits – 24-bits
Operationeel Temperatuur	−40°C tot +125°C (industriële kwaliteit)

Toepassingen van DSP

Digitale signaalverwerking wordt gebruikt om signalen automatisch te meten, verbeteren en analyseren, waaronder de volgende toepassingen:

• Audioverwerking (ruisonderdrukking, echo-onderdrukking, equalizers)

• Spraakherkenning en stemassistenten

• Beeldverwerking in digitale camera's (demosaicing, filtering, verbetering en compressie)

• Biomedische signaalmonitoring (ECG, EEG) en medische beeldvorming (echografie)

• Draadloze communicatiesystemen (modulatie, demodulatie, kanaalcodering, synchronisatie en egalisatie)

• Radar- en sonardetectie

• Industriële trillingsmonitoring

• Bescherming van het energiesysteem en harmonische analyse

• Feedbacksystemen voor motorbesturing en automatisering

• Videocompressie en streamingcodecs

DSP versus analoge signaalverwerking

Functie	Digitaal Signaalverwerking	Analoog Signaalverwerking
Signaal Vertegenwoordiging	Bemonsterd waarden in discrete tijdstappen (bijv. 44,1 kHz sampling)	Continu spannings-/stroomgolfvorm
Amplitude Precisie	Gekwantificeerd niveaus (bijvoorbeeld 2¹⁶ = 65.536 niveaus bij 16-bit)	Continu maar beperkt door componentnauwkeurigheid (±1–5%)
Frequentie Nauwkeurigheid	Exact numerieke frequentieverhoudingen	Drift hangt ervan af over RC/LC-toleranties en temperatuur
Herhaalbaarheid	Identiek uitvoer voor dezelfde gegevens en code	Varieert tussen eenheden en in de tijd
Lawaai Gevoeligheid	Alleen front-end beïnvloed na conversie	Lawaai accumuleert over het gehele circuitpad
Temperatuur Stabiliteit	Minimaal verandering (digitale logische drempel gebaseerd)	Winst en offset varieert met de °C-coëfficiënt van componenten
Kalibratie Vereiste	Meestal eenmalig of niet	Vaak vereist periodieke herkalibratie
Wijziging Methode	Firmware/software bijwerken	Hardware herontwerp vereist
Lange termijn Afdrijven	Beperkt tot kloknauwkeurigheid (ppm-niveau)	Onderdeel veroudering veroorzaakt %-niveauafwijking
Wiskundig Operaties	Nauwkeurig rekenkunde (optellen, vermenigvuldigen, FFT)	Bij benadering gebruik maken van circuitgedrag
Dynamisch Herconfiguratie	Realtime algoritmewisseling mogelijk	Vast topologie
Vertraging Gedrag	Voorspelbaar verwerkingsvertraging (µs–ms)	Bijna onmiddellijk maar varieert met faseverschuiving
Schaalbaarheid	Complexiteit stijgt door berekening	Complexiteit wordt verhoogd door toegevoegde componenten
Integratie Niveau	Enkele chip kan veel circuits vervangen	Vereist meerdere discrete componenten
Typisch Toepassingen	Modems, geluid verwerking, beeldverwerking, besturingslogica	RF versterking, analoge filtering, vermogensversterking

Conclusie

DSP zet signalen om in discrete gegevens, zodat ze kunnen worden gefilterd, getransformeerd, gedetecteerd, gecomprimeerd en geïnterpreteerd met behulp van wiskundige algoritmen.De systeemprestaties zijn afhankelijk van de bemonsteringsfrequentie, resolutie, verwerkingssnelheid, dynamisch bereik, latentie en ruisgedrag.De flexibiliteit en stabiliteit maken hem geschikt voor communicatie, multimedia, controle, medische monitoring en industriële analyse, terwijl analoge verwerking nuttig blijft voor eenvoudige taken of taken met extreem lage latentie.Samen vullen beide benaderingen elkaar aan in moderne elektronische systemen.
