Ontwikkeling van een compact capaciteitsmeetcircuit met de PS021 -chip

Capacitieve sensoren hebben een revolutie teweeggebracht in het veld van precieze metingen door subtiele veranderingen in capaciteit om te zetten in bruikbare gegevens.Hun veelzijdigheid, in combinatie met uitzonderlijke resolutie en temperatuurstabiliteit, heeft ze in verschillende industrieën nodig gemaakt.Het meten van capaciteitswaarden onder 10 PF vormt echter opmerkelijke uitdagingen vanwege de invloed van verdwaalde en parasitaire capaciteiten, die geavanceerde circuitontwerpen eisen met verbeterde gevoeligheid en dynamisch bereik.Dit artikel graaft in de innovatieve PS021-chip door ACAM, een geavanceerde oplossing die capaciteitsmeting opnieuw definieert door time-naar-digitale conversie, die ongeëvenaarde precisie, efficiëntie en aanpassingsvermogen in diverse sensortoepassingen biedt.

Catalogus

Capaciteitsmetingmodule

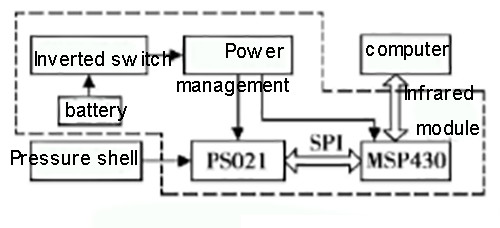

De micro-capacitantiemeetmodule is een compact en geavanceerd apparaat dat is ontworpen voor precieze capaciteitsmeting.De primaire componenten omvatten een drukbestendige behuizing, een stroombeheercircuit, een PS021-chip en een microcontroller-eenheid (MCU).Samen faciliteren deze onderdelen nauwkeurige gegevensverzameling en -verwerking.

In de kern werkt de module door kleine capaciteitsveranderingen om te zetten in een 16-bit digitale uitvoer, dankzij de PS021-chip.De MSP430 MCU speelt een cruciale rol bij het beheren van deze gegevens via de SPI -interface, waardoor deze wordt opgeslagen in zijn flash -geheugen.Eenmaal verwerkt, worden de gegevens via een infraroodcommunicatiemodule naar een computer verzonden.De uiteindelijke resultaten worden grafisch weergegeven met behulp van Visual Basic 6.0 -software, die een toegankelijke interface voor monitoring biedt.

Het energiebeheersysteem zorgt voor energie-efficiëntie door vermogen te leveren aan zowel de MSP430 MCU als de PS021-chip op een tijdsgeheimde manier.Dit zorgt voor een optimale prestaties, terwijl het stroomverbruik minimaliseert, waardoor de module zowel betrouwbaar als efficiënt wordt.

Belangrijkste kenmerken van de PS021 -chip

De PS021 -chip is de technologische ruggengraat van de meetmodule.Het maakt gebruik van geavanceerde time-to-digitale converter (TDC) -technologie om ultra-lage stroomverbruik en metingen met een hoge nauwkeurigheid te leveren.Dit geavanceerde ontwerp maakt de PS021-chip zeer veelzijdig voor verschillende toepassingen, waaronder druksensoren, versnellingssensoren en gapmetingen.Sommige van de meest opvallende functies zijn:

Flexibele digitale meetmogelijkheden: het ondersteunt een breed meetbereik met een nauwkeurigheid van maximaal 22 bits, waardoor gedetailleerde en precieze metingen mogelijk worden.

SPI-compatibele communicatie: de chip maakt eenvoudig verbinding met microcontrollers of DSP's via een SPI-interface, waardoor soepele gegevensoverdracht zorgt voor soepele gegevens.

Parasitaire capaciteitscompensatie: een ingebouwd circuit compenseert voor parasitaire effecten, waardoor de algehele betrouwbaarheid van de meet wordt verbeterd.

Geïntegreerde temperatuurmeetpoort: deze functie zorgt voor het verzamelen van temperatuurgegevens, wat ernstig is voor temperatuurgevoelige omgevingen.

Meetprincipes en werking

Het meetproces van de module is geworteld in precieze elektronische principes en zorgt voor een nauwkeurigheid bij elke stap.Hier is hoe het werkt:

Condensatorconfiguratie: Een detectie-condensator (csensor) is verbonden met een referentiecondensator (cref) door een weerstand, die een laagdoorlaatfilter vormt.

Cyclisch opladen en ontladen: Met behulp van een analoge schakelaar wisselt de PS021 -chip af tussen het opladen en ontladen van de condensatoren.Deze cycli zijn ontworpen met gelijk aan times, waardoor consistente werking wordt gewaarborgd.

De PS021-chip's zeer nauwkeurige TDC meet de tijd die de condensatoren nodig hebben om zich tijdens ontlading te stabiliseren.

• De ontladingstijd voor de referentiecondensator wordt gedefinieerd als τ1 = rcref.

• De afvoertijd voor de sensorcondensator wordt gedefinieerd als τ2 = rcsensor.

• De verhouding van deze afvoertijden (τ2/τ1 = csensor/cref) wordt gebruikt om de capaciteit van de sensor te berekenen.

De PS021-chip vertaalt deze verhouding in een 16-bit digitale output, die wordt verwerkt en opgeslagen door de MCU.

Deze meetcyclus herhaalt zich continu, waardoor de werking van capaciteitswijzigingen mogelijk is.

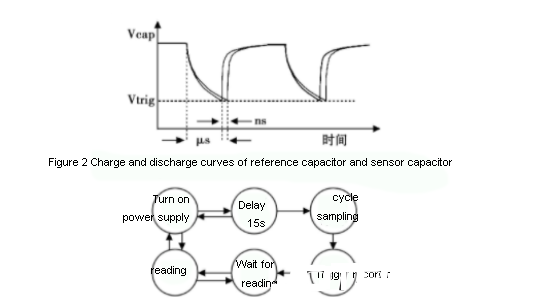

De relatie tussen de capaciteitsvariatie (AC) en de overeenkomstige ontladingstijdverschuiving (AT) wordt weergegeven.De grafiek illustreert de timingverschuivingen in de lading-ontladingscurves van de condensatoren, waar zelfs verschillen op nanosecondniveau in timing subtiele capaciteitsveranderingen weerspiegelen.Met deze precisie kan de module zeer gevoelige variaties in de detectieomgeving detecteren.

Geïntegreerd circuitontwerp voor systemen

Systeemontwerp

Bij het nastreven van het verbeteren van de energie-efficiëntie neemt het systeem een ​​unieke strategie aan: het glijdt na kick-start in een low-power-staat, alleen ontwaken bij het detecteren van een externe trigger.Wanneer een dergelijk moment ontstaat, wordt het actief betrokken bij het verzamelen en behoud van gegevens die capaciteitswijzigingen weerspiegelen.Deze gegevens worden ijverig vastgelegd in flash -geheugen, zowel voorafgaand als na activering.Deze methode, algemeen erkend in elektronica, is bedoeld om energie te behouden door alleen operationele activiteit te wijden wanneer de situatie erom vraagt.Door deze techniek te gebruiken, gebruikt het systeem oordeelkundig middelen, waardoor de levensduur van de batterij wordt verlengd en een precieze gegevensverzameling zorgt - een harmonieuze mix van technisch inzicht en praktisch nut.

Controlemodule

In het midden van de functie van het PS021 -circuit is de afhankelijkheid van een microcontroller.De gekozen Ti MSP430 -microcontroller onderscheidt zich vanwege zijn lovenswaardige evenwicht tussen laag vermogen en voldoende geheugen, waardoor de algehele efficiëntie van het systeem effectief wordt gestimuleerd.Het is een belangrijke rol bij het beheersen van SPI -communicatie, het coördineren van de activiteiten van de PS021 en het beheren van gegevensopslag.Het vermogen om interne digitale triggering en snelle gegevensbehoud aan te kunnen, toont zijn toepassing voor de taak, waardoor soepele bewerkingen met nauwelijks vertraging worden vergemakkelijkt.Deze kenmerken weerspiegelen de fijne kneepjes van het hedendaagse ontwerp van het lage vermogenscircuit, waarbij efficiëntie voldoet aan de mogelijkheid-de dubbele focus van technische vooruitgang en operationele vloeibaarheid.

Power Management

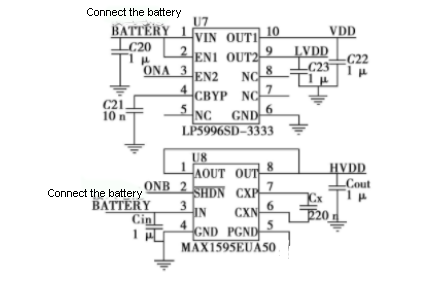

Power Management wordt gerealiseerd door de zorgvuldige timing van modulevoedingen, met behulp van een LDO -chip en laadpomp om stabiele spanningsniveaus te behouden.Componenten ontvangen stroom selectief op basis van specifieke operationele behoeften, waardoor een hoge efficiëntie wordt bereikt door stroom rechtstreeks uit de batterij te kopen wanneer dat nodig is.Deze selectieve stroomverdeling illustreert geavanceerde strategieën in energiebeheer, het verminderen van het overbodige stroomgebruik en het verlengen van de levensduur van draagbare elektronica.Voor degenen die betrokken zijn bij batterijafhankelijke systemen, is het navigeren door de balans tussen stroomvereisten en prestaties een terugkerende en dynamische streven.

Gegevensleesmodule

De GP2W0116YPS-infraroodmodule speelt een sleutelrol in het gegevenscommunicatiekader van het systeem, waardoor low-power datatransmissie naar computers mogelijk is.Aan de IRDA1.2 -normen voldoet het, bereikt gegevensoverdrachtssnelheden van 2,4 kb/s tot 115,2 kb/s, waardoor robuuste draadloze communicatie wordt gewaarborgd.

Systeemsoftwareontwikkeling

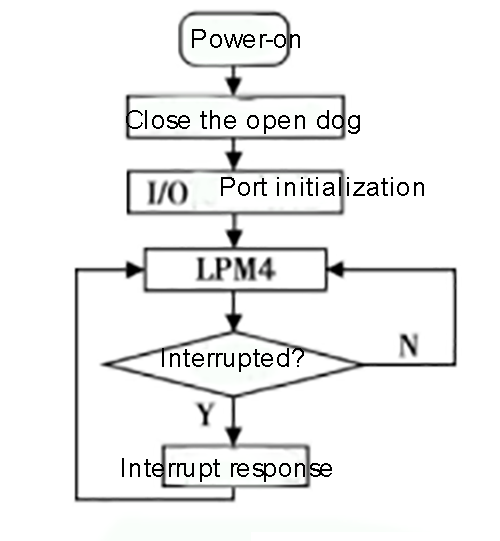

De besturingssoftware maakt gebruik van C -taal om toezicht te houden op gegevensverzameling en -transmissie, waarbij het gemak van begrip en aanpassingsvermogen van de software wordt benadrukt.In essentie orkestreert de dominante lus het beheer van machtstoestanden en behandelt het volkomen onderbrekingen.Dit benadrukt het nastreven van het ontwerpen van systemen die prioriteit geven aan lage energieverbruik.

Het in evenwicht brengen van leesbaarheid en draagbaarheid

Het maken van software in C stelt u in staat direct beheer over systeembronnen en zorgt voor aanpassingsvermogen op verschillende hardwareplatforms.Deze beslissing vergemakkelijkt de optimalisatie van prestaties, terwijl systemen kunnen evolueren met voortschrijdende technologieën.Hands-on ervaring toont aan dat een duidelijke codestructuur aanzienlijk doorlopend onderhoud vergemakkelijkt, en de nadruk legt op de waarde van het concentreren op leesbaarheid tijdens het ontwikkelingsproces.

• Technieken voor energiebeheer : In scenario's waar systemen continu moeten functioneren met minimaal energieverbruik, wordt efficiënt energiebeheer een noodzaak.De kern van de besturingssoftware, de hoofdlus, blinkt uit in het regelen van de overgangen tussen stroomstaten, wat leidt tot langdurige batterijduur en verbeterde systeembetrouwbaarheid.Binnen de industrie wordt het opnemen van voorspellende analyse in energietoestandbeheer erkend als een methode om het energieverbruik verder te verminderen zonder de prestaties te verminderen.

• Navigeren onderbrekingen voor systeemoptimalisatie: Reageren op onderbrekingen is actief voor het behouden van systeemprestaties en efficiënte gegevensverwerking.De architectuur zou sterke mechanismen moeten integreren om verschillende onderbrekingen aan te pakken, waardoor gevaarlijke taken worden geprioriteerd, terwijl minder urgente wordt uitgesteld.Lessen uit uitgebreide systeemimplementaties geven aan dat het bereiken van een evenwicht tussen snelle responsiviteit en beheersbare controller -werklast de systeemdoorvoer verbetert.

Benaderingen in meettechnieken

De integratie van geavanceerde circuits in capacitieve manometers betekent een substantiële vooruitgang in de precisie van het meten van ballistische druk.Deze doorbraak zorgt voor de delicate werkelijke monitoring van capaciteitsvariaties in complexe explosieve omgevingen, die het diepe verlangen voeden om snelle en dynamische transformaties te begrijpen.

In deze ingewikkelde instellingen komt een succesvolle integratie voort uit nauwgezette aandacht voor elk minuut aspect.De nauwkeurigheid van metingen wordt grotendeels gevormd door de stabiliteit van de manometercomponenten en de duurzaamheid van het ontwerp tegen externe verstoringen.U kunt creatief methoden bedenken om ruis en interferentie te verminderen, waardoor gegevens zelfs in extreme omstandigheden transparant blijven.Deze benadering kan de slimme toepassing van afschermingsmethoden en de wijze materiaalkeuze omvatten die bekend staan ​​om hun sterke thermische weerstand.

Bij het verkrijgen van de gegevens vraagt ​​de interpretatie de gebruik van ingewikkelde algoritmen op om veranderingen in de capaciteit nauwkeurig te analyseren.De ingewikkelde details van explosieve reacties, zoals vluchtige drukpieken en abrupte veranderingen in de omgeving, vereisen een grondig analytisch kader.U kunt vaak simulatiemodellen gebruiken om potentiële onregelmatigheden te voorspellen en hun effecten op de precisie van metingen te verifiëren.Inzichten die uit deze modellen zijn geëxtraheerd, dragen aanzienlijk bij aan de verfijning van experimentele methoden en het versterken van systeemveerkracht.

Conclusie

De PS021 -chip en de integratie ervan in moderne meetcircuits vertegenwoordigen een doorbraak in capacitieve detectietechnologie.Door de complexiteit van metingen met lage capaciteit aan te pakken, stelt het een nieuwe standaard in voor precisie, snelheid en betrouwbaarheid.Het modulaire ontwerp en de energie-efficiënte werking maken naadloze integratie in verschillende toepassingen mogelijk, van autosystemen tot consumentenelektronica.Naarmate de industrieën een hogere nauwkeurigheid en innovatie blijven eisen, benadrukt de acceptatie van geavanceerde oplossingen zoals de PS021-chip een toekomstgerichte benadering om traditionele beperkingen te overwinnen, waardoor de weg wordt vrijgesproken voor transformatieve vooruitgang in sensortechnologie en daarbuiten.
