DAC8408FS: datasheet, pinout, functies en applicaties

Deze gids legt alles uit wat u moet weten over de DAC8408FS, een kleine maar krachtige chip die digitale signalen verandert in analoge signalen.Het omvat vier digitale-naar-analoog converters (DAC's) in één pakket, wat het geweldig maakt om ruimte te besparen en onderdelen in een circuit te verminderen.Je leert over de functies, hoe het werkt, waarvoor het wordt gebruikt en hoe je het kunt verbinden en programmeren.Als u werkt aan projecten zoals testapparatuur, automatisering of audiosystemen, helpt deze handleiding u om het meeste uit de DAC8408FS te halen.

Catalogus

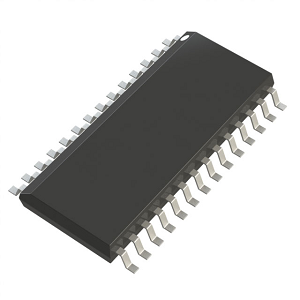

DAC8408FS -overzicht

De DAC8408FS, onderdeel van de DAC8408-familie van analoge apparaten, vertegenwoordigt een geavanceerd ontwerp in het rijk van quad 8-bit vermenigvuldiging van CMOS digitale-naar-analoog converters.Deze familie omvat apparaten die hoge prestaties bieden met functies zoals vier geïntegreerde DAC's in een enkel 28-pins pakket, wat zorgt voor compacte en efficiënte ontwerpmogelijkheden.Elke DAC heeft zijn eigen referentie -invoer- en feedbackweerstand, verbetert de precisie en controle.De apparaten worden geleverd met ingebouwde gegevensvergrendeling die zowel lees- als schrijfbewerkingen ondersteunen, een functie die verbeterde functionaliteit zoals zelfdiagnostici mogelijk maakt bij het handhaven van systeembetrouwbaarheid.Kenmerken van de DAC8408 -serie omvatten ± 1/4 LSB eindpunt lineariteit en gegarandeerde monotone prestaties, met DAC's gekoppeld aan binnen 1%.Deze serie is ontworpen voor compatibiliteit met microprocessor en ondersteunt vier-quadrant vermenigvuldiging voor verschillende computertaken.De DAC8408 werkt op een enkele +5 V -voorraad, waardoor het ideaal is voor toepassingen met een laag stroomverbruik.Het is ontworpen om op de hoogte te zijn en is compatibel met zowel TTL- als CMOS-logica's en biedt flexibiliteit op verschillende digitale platforms.

Als u uw bewerkingen soepel wilt laten werken, is het plaatsen van uw bulkbestellingen bij ons een slimme zet.

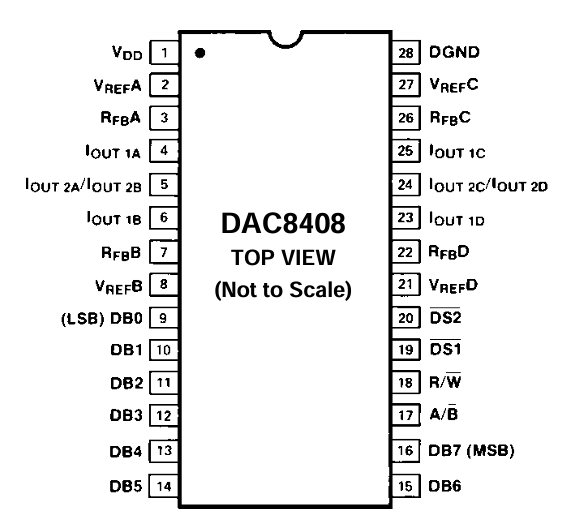

DAC8408FS PIN -configuratie

Pin	Naam	Beschrijving
1	VDD	Positieve stroomvoorziening
2	VRefA	Referentiespanningsinvoer a
3	RFBA	Feedbackweerstand a
4	IUIT 1a	DAC A uitgangsstroom 1
5	IUIT 2a / iUIT 2B	DAC A/B Uitgangsstroom 2
6	IUIT 1B	DAC B Uitgangsstroom 1
7	RFBB	Feedbackweerstand B
8	VRefB	Referentiespanningsingang B
9	DB0 (LSB)	Gegevens bit 0 (minst significant bit)
10	DB1	Gegevens bit 1
11	DB2	Gegevens bit 2
12	DB3	Gegevens bit 3
13	DB4	Gegevens bit 4
14	DB5	Gegevens bit 5
15	DB6	Gegevens bit 6
16	DB7 (MSB)	Gegevens bit 7 (het belangrijkste bit)
17	A/B	DAC -kanaaladres (A of B)
18	R/W	Lees/schrijf controle
19	DS1	Data Strobe 1
20	DS2	Data Strobe 2
21	VRefD	Referentiespanningsingang D
22	RFBD	Feedbackweerstand D D
23	IUIT 1D	DAC D -uitgangsstroom 1
24	IUIT 2c / iUIT 2e	DAC C/D -uitgangsstroom 2
25	IUIT 1c	DAC C Uitgangsstroom 1
26	RFBC	Feedbackweerstand c
27	VRefC	Referentiespanningsingang C
28	DGND	Digitale grond

DAC8408FS CAD -modellen

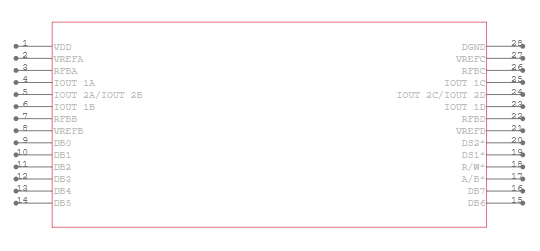

DAC8408FS -symbool

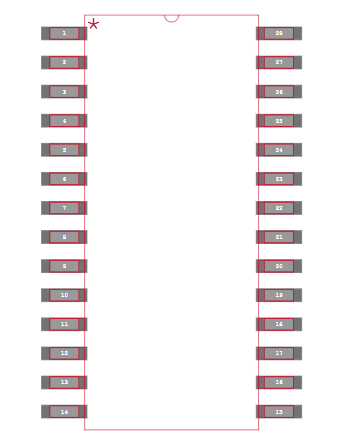

DAC8408FS voetafdruk

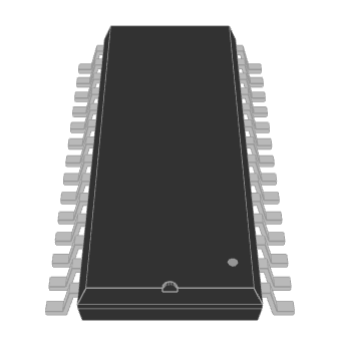

DAC8408FS 3D -model

DAC8408FS -functies

• Hoge lineariteit en monotoniciteit: De DAC8408FS biedt ± 1/4 LSB eindpunt lineariteit, wat ervoor zorgt dat de uitgangsanaloge spanning lineair toeneemt met de toename van de digitale invoerwaarde.Deze precisie is goed voor toepassingen die exacte spanningsregeling vereisen.De gegarandeerde monotone prestaties betekent dat de output ofwel stabiel zal zijn of in dezelfde richting als de input zal veranderen, waardoor ongewenst gedrag zoals spanningsdips tijdens overgangen wordt voorkomen.

• DAC -matching: Elk van de vier DAC's binnen de DAC8408FS is afgestemd op binnen 1% van elkaar.Dit hoge niveau van consistentie zorgt ervoor dat alle kanalen uniform presteren voor toepassingen waarbij gelijktijdige uitgangen vergelijkbare nauwkeurigheid nodig hebben, zoals in kleurenmengsels voor videoschermen of precieze besturingscircuits.

• Microprocessor compatibiliteit : De DAC8408FS heeft een gemeenschappelijke 8-bit TTL/CMOS-compatibele invoerpoort.Met deze compatibiliteit kan het rechtstreeks communiceren met populaire microprocessors zoals de 6800, 8080, 8085 en Z80, waardoor eenvoudige integratie in bestaande digitale systemen wordt vergemakkelijkt zonder dat extra conversiehardware nodig is.

• Lees/schrijfcapaciteit: Met ingebouwde gegevensvergrendeling die zowel lees- als schrijfbewerkingen ondersteunen, kunnen de DAC8408FS gegevens in een van de vier DAC -vergrendeling worden geschreven en later terug gelezen.Deze mogelijkheid is waardevol voor systemen die periodieke aanpassingen of zelfcontroles uitvoeren, omdat het systeemdiagnostiek en monitoring mogelijk maakt zonder extra circuits te vereisen.

• Vier-kwadrant vermenigvuldiging: Ondersteuning van vier-quadrant vermenigvuldiging, kunnen de DAC8408F's bipolaire invoergegevens verwerken om zowel positieve als negatieve uitgangsspanningen te produceren.Deze functie is goed voor toepassingen die modulatie of andere processen vereisen waarbij de signaalpolariteit kan variëren, zoals bij audioverwerking of actuatorbesturing.

• Bewerking: Het apparaat werkt op een enkele +5 V -voeding, die het energiebeheer in compacte systemen vereenvoudigt en het totale stroomverbruik vermindert.Deze functie maakt de DAC8408FS ideaal voor batterij-bediende apparaten of andere toepassingen waarbij stroomefficiëntie een prioriteit is.

• Op elkaar gerichte resistent: De verbeterde weerstandsweerstand van de DAC8408FS zorgt ervoor dat het apparaat minder gevoelig is voor schade veroorzaakt door plotselinge of overmatige spanningspieken.Deze robuustheid wordt gebruikt in harde elektrische omgevingen of in toepassingen waar spanningsschommelingen gebruikelijk zijn, omdat deze de betrouwbaarheid en levensduur van het apparaat verbetert.

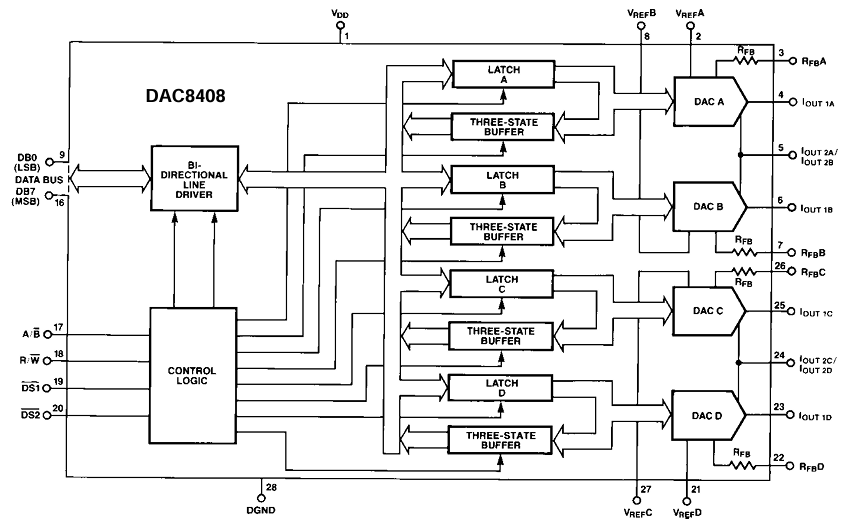

DAC8408FS -blokdiagram

De DAC8408FS is een quad 8-bit vermenigvuldiging van digitale naar-analoog converter (DAC) ontworpen voor snelle, precisietoepassingen.Het interne blokdiagram onthult dat het vier onafhankelijke DAC-kanalen integreert met het label A tot en met D. Elk kanaal bevat zijn eigen vergrendeling, drie-staten buffer en DAC-kern, waardoor individuele digitale-naar-analoge conversies mogelijk worden.Digitale gegevens worden ingevoerd via een 8-bit gegevensbus (DB0 tot DB7), met de minst significante bit (LSB) op pin 9 en de belangrijkste bit (MSB) op pin 16. De bidirectionele lijnstuurprogramma's interfaces deze bus met de interne besturingslogica en Latches, geregeerd door controlepinnen zoals A/B (adresselectie), R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/B), en R/W (R/W (R/W (R/W (R/W (R/W (R/W (R/B), en R/W (R/W (R/W (R/W (R/B), en de DS1, DS2).

De vergrendelingen bevatten de digitale invoergegevens voordat deze worden omgezet door de respectieve DAC, terwijl de driestatenbuffers gegevensisolatie of passage mogelijk maken, afhankelijk van de state logische toestanden.Elke DAC ontvangt zijn eigen referentiespanningsingang (VREF A - D), waardoor onafhankelijke schaling van analoge uitgangen mogelijk is.De DAC's genereren stroomuitgangen (IOUT1 en IOUT2 ​​voor elke DAC), die anders kunnen worden gebruikt.Feedbackweerstanden (R_FB) worden voor elke DAC verstrekt om te helpen bij de conversie van de spanningsuitgang of voor het optellen van de huidige configuraties.Het apparaat wordt aangedreven via V_DD (pin 1) en geaard door DGND (pin 28), waardoor de juiste biasing voor digitale werking wordt gewaarborgd.Over het algemeen laat het diagram zien hoe digitale invoergegevens selectief worden vergrendeld en omgezet naar analoge stroomuitgangen onder de regeling van het adres en lees-/schrijfsignalen.

DAC8408FS -specificaties

Parameter	Type
Fabrikant	Analog Devices Inc.
Verpakking	Buis
Onderdeelstatus	Verouderd
Aantal bits	8
Aantal D/A -converters	4
Setteringstijd	250ns
Uitgangstype	Huidig ​​- ongebufferd
Differentiële output	Nee
Gegevensinterface	Parallel
Referentietype	Extern
Spanning - levering, analoog	5V
Spanning - levering, digitaal	5V
Inl/DNL (LSB)	± 0,5 (max), ± 1 (max)
Architectuur	R-2R
Bedrijfstemperatuur	-40 ° C ~ 85 ° C
Pakket / kast	28-Soic (0,295 ", 7,50 mm breed)
Leverancierapparaatpakket	28-Soic
Montagetype	Oppervlaktemontage
Base Productnummer	DAC8408

DAC8408FS -toepassingen

Automatische testapparatuur (gegeten)

De DAC8408FS wordt gebruikt in automatische testapparatuur om precieze spanningsniveaus in te stellen voor het testen van elektronische componenten en systemen.Dit zorgt ervoor dat elk onderdeel of systeem dat wordt getest nauwkeurig wordt geëvalueerd op prestaties tegen gespecificeerde normen.Door gecontroleerde analoge uitgangen te leveren op basis van digitale ingangen, zorgen de DAC8408FS mogelijk voor geautomatiseerde en herhaalbare testomgevingen.

Industriële automatisering

In industriële automatisering converteert de DAC8408FS digitale opdrachten in overeenkomstige analoge signalen die machines en procesbewerkingen regelen.Deze toepassing wordt gebruikt voor het handhaven van precisie en efficiëntie in geautomatiseerde productielijnen, waarbij exacte controle van machinefuncties zoals snelheid, positie en kracht noodzakelijk is.

Multichannel microprocessor-gecontroleerde systemen

Met de DAC8408FS kunnen microprocessors tegelijkertijd meerdere analoge uitgangen beheren, in complexe systemen die gecoördineerde werking over verschillende kanalen vereisen.Deze functionaliteit is goed in toepassingen, variërend van multi-sensor gegevensintegratie tot actuatorbesturing, waarbij synchrone analoge outputgeneratie de systeemprestaties en integratie verbetert.

Digitaal gecontroleerde operationele versterker offset -aanpassing

Deze toepassing omvat het gebruik van de DAC8408FS om de offsetspanning van operationele versterkers in circuitontwerpen digitaal te kalibreren.Nauwkeurige op-amp offset-aanpassing is belangrijk voor het minimaliseren van signaalvervorming en het verbeteren van de precisie van analoge signaalverwerking.De DAC8408FS maakt deze offsets mogelijk via digitale inputs, waardoor een stabielere en nauwkeurigere werking van analoge circuits wordt geleverd.

Procescontrole

De DAC8408FS wordt gebruikt in procescontrolesystemen die industriële processen bewaken en beheren.Het converteert digitale parameters zoals de gewenste temperatuur, druk of stroomsnelheden in analoge besturingssignalen.Deze signalen worden vervolgens gebruikt om besturingselementen zoals kleppen en motoren aan te passen, zodat de procesvariabelen binnen gerichte drempels blijven, waardoor procesefficiëntie en veiligheid worden geoptimaliseerd.

Digitale verzwakkers

In de communicatiesystemen en audioapparatuur dient de DAC8408FS als een digitale verzwakker door signaalamplitudes aan te passen op basis van digitale ingangen.Dit biedt een precieze controle over de sterkte van de uitgangssignalen, waardoor geoptimaliseerde signaaloverdracht en ontvangst in telecommunicatie mogelijk is en fijn afgestemde audio -uitgangen in audiosystemen.

DAC8408FS vergelijkbare onderdelen

• DAC8411IDCKR

• DAC8311IDCKT

• DAC8411IDCKT

DAC8408FS programmeerstappen

Begrijp de PIN -configuratie

Voordat u de DAC8408FS programmeert, is het belangrijk om de PIN -configuratie te begrijpen.De DAC heeft verschillende belangrijke pennen, waaronder gegevensinvoer (DB0 - DB7) voor de digitale waarden, besturingsingangen (A/B, R/W, DS1, DS2) voor het selecteren van het DAC -kanaal en de modus, en analoge uitgangen (Iout A, B, C, D) voor elk van de vier DAC's.Het kennen van de functie van elke pin is essentieel voor de juiste instellingen en bediening.

Stel de referentie -invoer in

Beschrijving: De DAC8408FS vereist een referentiespanning (VREF) om de schaal van de analoge uitgang in te stellen.Deze referentiespanning kan overal zijn van 0 tot ± 20 V. Sluit een stabiele referentiespanning aan op de VREF -pin om ervoor te zorgen dat het uitgangsspanningsbereik overeenkomt met uw toepassingsvereisten.Deze spanning bepaalt de maximale uitgangsstroom van de DAC -uitgangen.

Configureer de besturingssignalen

Beschrijving: Besturingssignalen worden gebruikt om te selecteren welke van de vier DAC -kanalen (A, B, C of D) actief is en of de DAC zich in de lees- of schrijfmodus bevindt.Deze signalen omvatten DS1, DS2 (CHIP Select), A/B (Channel Select) en R/W (Lees/Write -modus).Deze signalen correct instellen volgens de modus selectietabel in het DAC8408FS -gegevensblader is van cruciaal belang voor de juiste gegevensoverdracht en bediening.

Schrijf gegevens naar de DAC

Na het instellen van de besturingssignalen om het juiste DAC-kanaal en de schrijfmodus te selecteren, is de volgende stap om de 8-bit digitale gegevens (variërend van 00 tot ff in hexadecimaal) in de DB0-DB7-gegevensinvoerpinnen in te voeren.Pas de digitale gegevens toe op de gegevensinvoer en zorg er vervolgens voor dat deze correct wordt vergrendeld door de besturingsingangen te manipuleren volgens de timingvereisten.Dit proces draagt ​​de digitale waarde over in het interne register van de DAC en zet deze om naar de overeenkomstige analoge spanning op de uitgangspen.

Controleer de analoge uitgang

Zodra de gegevens naar de DAC zijn geschreven, kan de overeenkomstige analoge uitgang worden gemeten op de Iout -pin van het geselecteerde DAC -kanaal.Deze uitgang moet worden gecontroleerd met een multimeter of oscilloscoop om ervoor te zorgen dat de DAC de digitale ingang omzet in de juiste analoge spanning, die evenredig moet zijn met de referentiespanning en de digitale waarde.

Herhaal voor andere kanalen

Als u uitgangen voor meerdere kanalen moet instellen, herhaalt u de bovenstaande stappen voor elk kanaal.Elk kanaal kan onafhankelijk worden ingesteld met verschillende digitale waarden waardoor meerdere analoge uitgangen tegelijkertijd voor verschillende toepassingen kunnen worden gebruikt.

DAC8408FS Voordelen

Integrated Quad DAC's

De DAC8408FS integreert vier 8-bit DAC's in een enkel 28-pins pakket.Dit unieke ontwerp consolideert meerdere functionaliteiten binnen één apparaat en vereenvoudigt het circuitontwerp.Velen profiteren van een verminderd aantal componenten, wat op zijn beurt de vereiste bordruimte minimaliseert en de totale systeemkosten verlaagt.Deze integratie verhoogt ook de prestatieverbruik tussen de DAC -kanalen vanwege gematchte elektrische kenmerken die inherent zijn aan een enkel IC -ontwerp.

Microprocessor compatibiliteit

Het apparaat is compatibel met standaard 8-bit microprocessors zoals de 6800, 8080, 8085 en Z80.Dit zorgt voor eenvoudige integratie in bestaande digitale systemen zonder dat extra interface -hardware of uitgebreide software -aanpassingen nodig zijn.De DAC8408FS kunnen direct digitale signalen van deze processors accepteren, wat een naadloos en efficiënt ontwerpproces voor het systeem vergemakkelijkt.

Lees/schrijf functionaliteit met ingebouwde geheugen

Uitgerust met ingebouwde gegevensvergrendeling die zowel lees- als schrijfbewerkingen in staat zijn, maakt de DAC8408FS dynamisch gegevensbeheer mogelijk.Deze mogelijkheid maakt het mogelijk om nieuwe gegevens in de DAC's te schrijven en bestaande gegevens in een enkele cyclus te verifiëren, ter ondersteuning van applicaties die een hoge betrouwbaarheid en precisie vereisen, zoals geautomatiseerde testapparatuur en digitale feedbackbesturingssystemen.

Bewerking

De DAC8408FS werkt op een enkele +5 V -voeding, die het ontwerp van de voeding vereenvoudigt.Dit is voordelig in systemen met beperkte ruimte of in toepassingen waar het handhaven van een minimalistische stroomvoorzieningsarchitectuur nodig is.Single-leveringsbewerking helpt ook bij het verminderen van het algehele stroomverbruik en potentiële problemen met betrekking tot dual-supply interfacing, zoals problemen met ruis en stabiliteit.

Laag stroomverbruik

Met een voedingsstroom van slechts 1,0 mA bij 25 ° C is de DAC8408FS een uitstekende keuze voor vermogensgevoelige toepassingen.Het lage stroomverbruik is ideaal voor apparaten op batterijen, draagbare instrumenten en andere toepassingen waarbij energie-efficiëntie een prioriteit is, de levensduur van de batterij verlengen en thermische problemen in dicht opeengepakte elektronische assemblages verminderen.

Latch-up resistent ontwerp

De verbeterde weerstandsweerstand van de DAC8408FS zorgt ervoor dat het apparaat robuuster is tegen onverwachte spanningspieken of stromen die permanente schade kunnen veroorzaken.Verbetering van de betrouwbaarheid en operationele veiligheid van het apparaat, vermindert het opsluitingsresistent ontwerp het risico op dure uitvallen en onderhoud.

DAC8408FS -verpakkingsafmetingen

• Pakkettype: 28-Lead Soic_W (breed kleine overzicht geïntegreerd circuit)

• Lichaamsbreedte: Ongeveer 7,50 mm (0,295 inch)

DAC8408FS -fabrikant

De DAC8408FS, een quad 8-bit vermenigvuldiging van digitale naar-analoog converter (DAC), werd vervaardigd door eenNalog Devices Inc. , een gerenommeerde leider in de halfgeleiderindustrie.Bekend om zijn innovatieve analoge, gemengde signaal- en digitale signaalverwerking (DSP) geïntegreerde circuits (IC's), heeft Analog Devices Inc. een geschiedenis van het produceren van krachtige componenten die een breed scala aan toepassingen bedienen, van automotive-systemen tot telecommunicatie en industriële apparatuur.De DAC8408FS maakt deel uit van hun uitgebreide productlijn, wat hun toewijding aan kwaliteit en precisie aantoont op het gebied van elektronische componenten.

Conclusie

De DAC8408FS valt op als een krachtige en compacte oplossing voor het omzetten van digitale signalen naar analoge uitgangen over meerdere kanalen met hoge precisie.Met functies zoals lees-/schrijfgegevensvergrendeling, vier-quadrant vermenigvuldiging en robuuste weerstandsweerstand, biedt het betrouwbare prestaties in diverse toepassingen, van procescontrole tot digitaal gecontroleerde audio-verzwakking.Deze gids heeft zijn specificaties, functies en programmeermethoden gedetailleerd en de kennis uitrust die nodig is om de DAC8408F's effectief te integreren in krachtige digitale systemen.
