Krukaspositiesensorgids voor autobezitters

Elke keer dat uw auto rijdt, vertrouwt u op veel sensoren, en de krukaspositiesensor is een van de belangrijkste sensoren die stil op de achtergrond werkt.Het houdt bij hoe de motor draait, zodat de timing accuraat blijft en de vermogensafgifte soepel verloopt.Wanneer deze sensor goed werkt, voelt het starten normaal, reageert de acceleratie zoals verwacht en loopt de motor gelijkmatig.Als u begrijpt hoe het werkt, welke verschillende typen worden gebruikt en wat er gebeurt als het defect raakt, kunt u het gedrag van de motor begrijpen zonder te verdwalen in technisch taalgebruik.

Catalogus

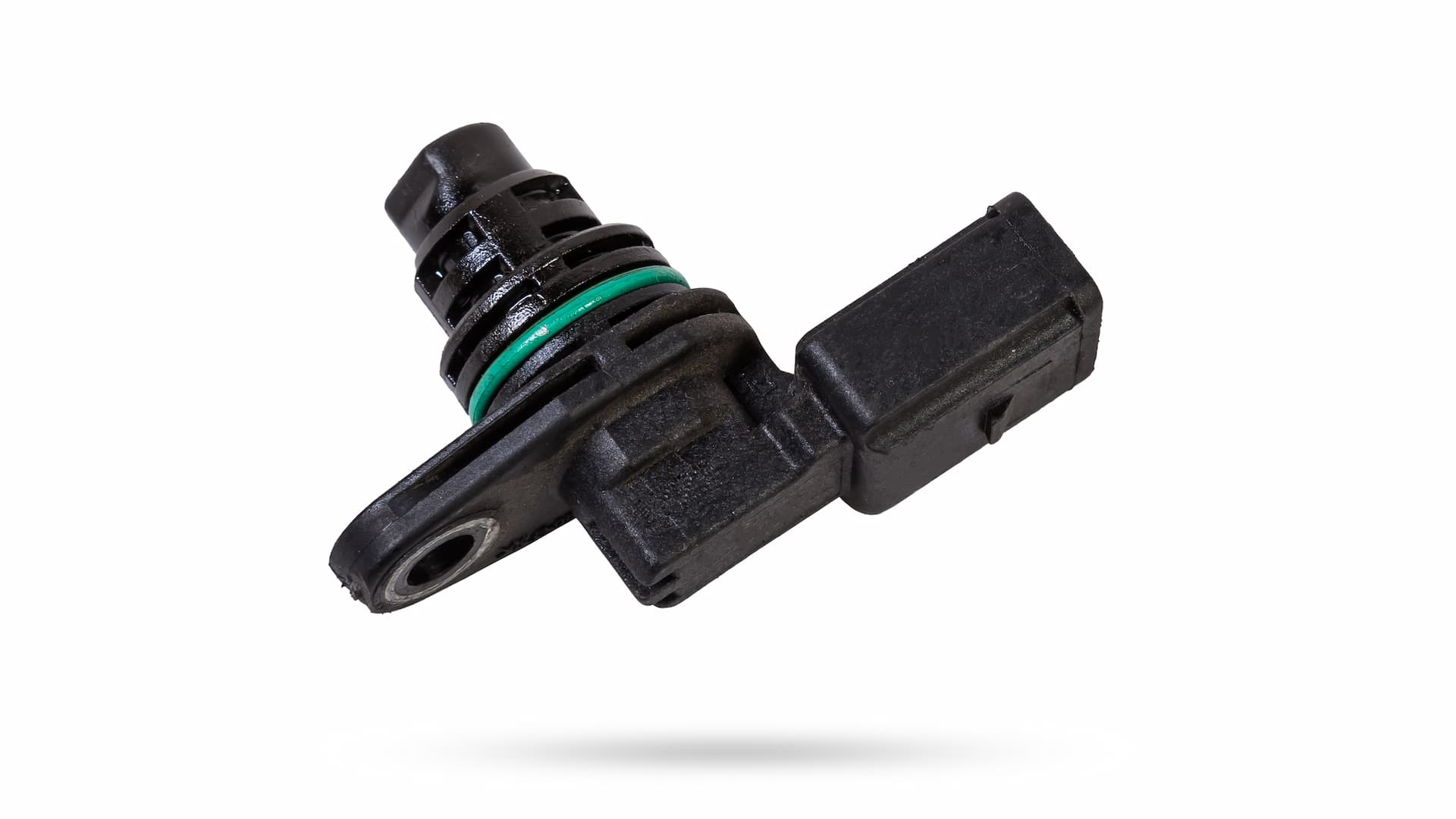

Figuur 1. Krukaspositiesensor

Wat is een krukaspositiesensor

Een krukaspositiesensor is een elektronische sensor die in verbrandingsmotoren wordt gebruikt om de positie en rotatiesnelheid van de krukas te detecteren.Hij is dicht bij de krukas gemonteerd, zodat hij zijn beweging direct kan waarnemen terwijl de motor draait.

Terwijl de krukas draait, genereert de sensor een elektrisch signaal dat zowel de positie als de snelheid weerspiegelt.Dit signaal geeft een nauwkeurige weergave van de beweging van de krukas op elk moment tijdens de werking van de motor en vormt een betrouwbare referentie voor het motorsensorsysteem.

De krukaspositiesensor is geclassificeerd als een primaire motoringangssensor omdat deze de fundamentele motorbeweging meet.De functie ervan is beperkt tot het detecteren en rapporteren van krukasbewegingen, waardoor nauwkeurige positie- en snelheidsgegevens worden geleverd die dienen als basisreferentie binnen het motorsysteem.

Werkingsprincipe van krukaspositiesensor

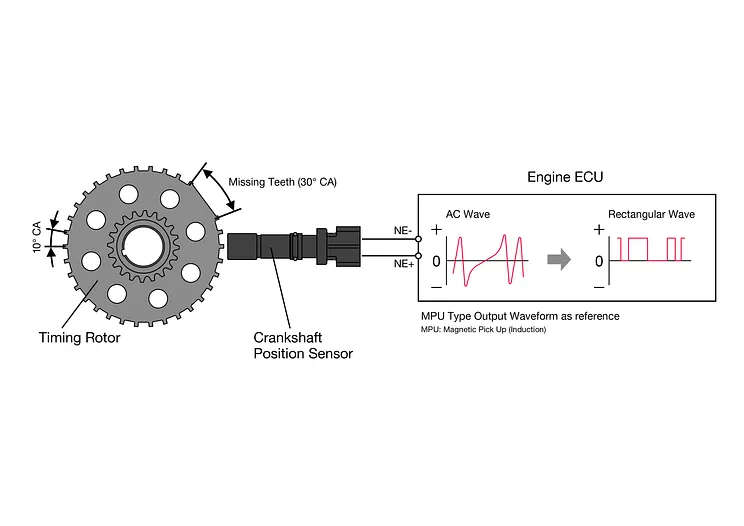

Figuur 2. Werkingsprincipe van de krukaspositiesensor

De krukaspositiesensor detecteert de rotatiebeweging van de krukas en zet deze beweging om in een elektrisch signaal.Het is dichtbij een timingrotor gemonteerd die aan de krukas is bevestigd, waardoor het veranderingen kan waarnemen wanneer de rotortanden tijdens het draaien passeren.

Deze veranderingen creëren een zich herhalend signaalpatroon dat de snelheid en hoekpositie van de krukas weergeeft.Een vast referentiepunt, gevormd door een ontbrekende of op een andere afstand van elkaar geplaatste tand op de rotor, identificeert een specifieke positie binnen elke rotatie.Deze referentie maakt het nauwkeurig volgen van de krukasbeweging mogelijk terwijl de rotatie voortduurt.

De motorregeleenheid gebruikt dit signaal als timingreferentie.Door de afstand en frequentie van de pulsen te meten, bepaalt het het motortoerental en stelt het een nauwkeurig ontstekings- en brandstofinjectietijdstip vast.Met hetzelfde signaal kan ook de consistentie van de rotatie worden bewaakt, waarbij kleine snelheidsvariaties tussen cycli wijzen op verschillen in verbrandingsgedrag, wat een stabiele werking van de motor ondersteunt.

Soorten krukaspositiesensoren

Hall-effect krukaspositiesensor

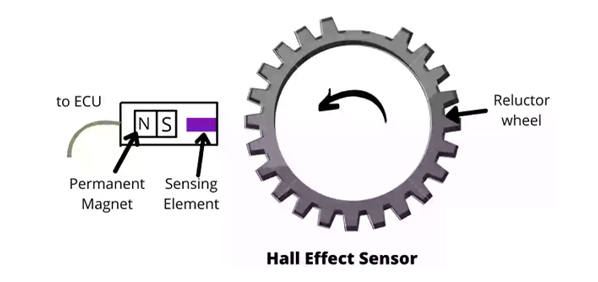

Figuur 3. Hall-effect krukaspositiesensor

De Hall-effect-krukaspositiesensor werkt met behulp van een magnetisch veld en een solid-state sensorelement.Het bevat een permanente magneet en een elektronische sensorcomponent waarvoor een externe voeding van het voertuig nodig is.Terwijl een getande rotor die aan de krukas is bevestigd de sensor passeert, worden veranderingen in het magnetische veld gedetecteerd door het sensorelement.

Deze veranderingen worden omgezet in een digitaal signaal met duidelijk gedefinieerde spanningsniveaus.Omdat het signaal consistent blijft over een breed snelheidsbereik, is zelfs bij lage toerentallen, zoals tijdens het starten van de motor, nauwkeurige positie-informatie beschikbaar.Deze eigenschap maakt Hall-effectsensoren geschikt voor motoren die stabiele en nauwkeurige positiesignalen vereisen.

Magneto-elektrische krukaspositiesensor

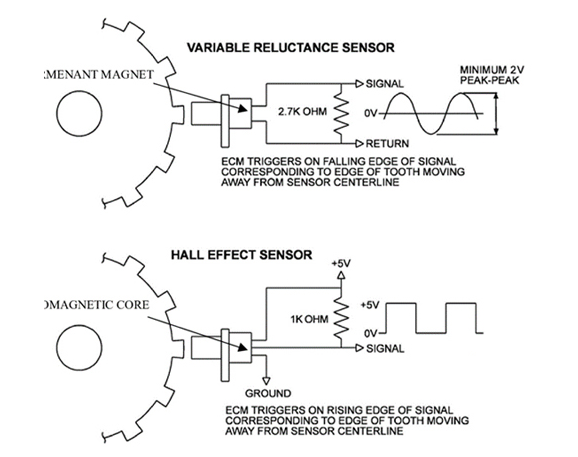

Figuur 4. Magneto-elektrische krukaspositiesensor

De magneto-elektrische krukaspositiesensor, vaak een variabele weerstandssensor genoemd, produceert zijn signaal via elektromagnetische inductie.Het bestaat uit een permanente magneet en een spoel die rond een magnetische kern is gewikkeld en werkt zonder externe voeding.

Terwijl de rotortanden langs de sensor bewegen, veroorzaken veranderingen in het magnetische veld een wisselspanningssignaal in de spoel.De signaalsterkte varieert met de krukassnelheid en neemt toe naarmate het toerental toeneemt.Vanwege de eenvoudige structuur en de zelfaangedreven werking wordt dit sensortype vaak gebruikt in motorsystemen waarbij ontwerpeenvoud een belangrijke overweging is.

Symptomen van een slechte krukaspositiesensor

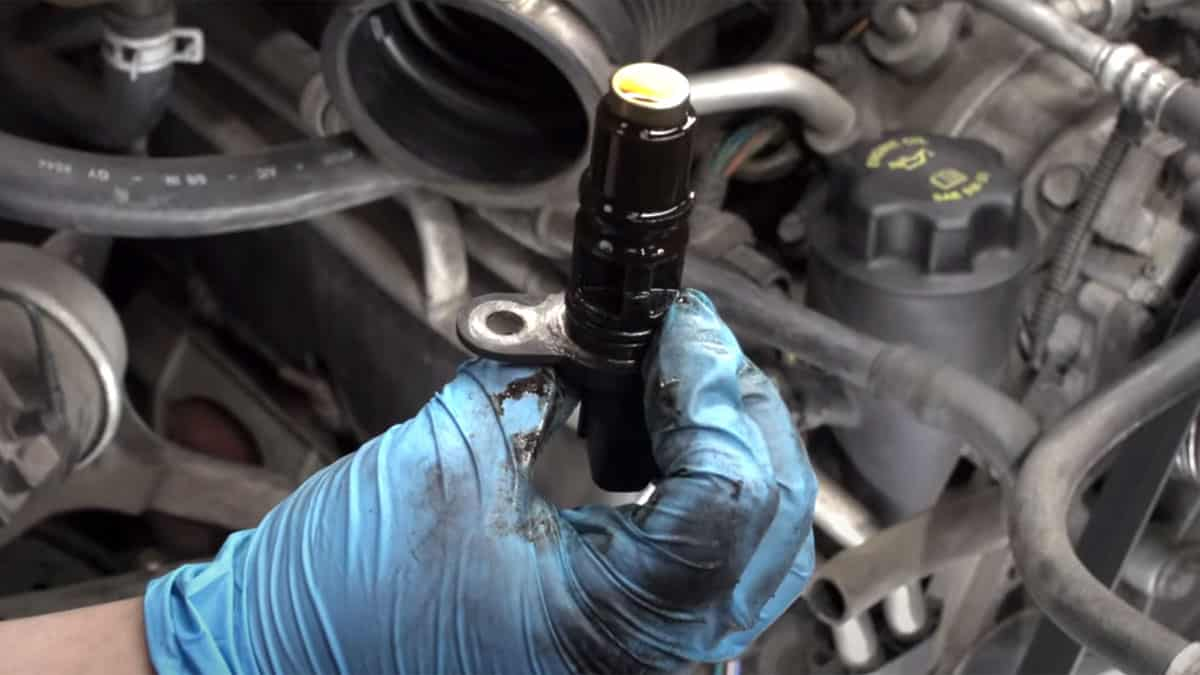

Figuur 5. Slechte krukaspositiesensor

Wanneer een krukaspositiesensor uitvalt of onjuiste signalen produceert, ontvangt het motorregelsysteem geen nauwkeurige informatie meer over de beweging van de krukas.Dit verlies van betrouwbare timinggegevens verstoort de normale werking van de motor en leidt tot merkbare veranderingen in het gedrag van het voertuig.

Een van de meest voorkomende symptomen is het moeilijk starten van de motor of het volledig niet starten.Zonder een betrouwbaar positiesignaal kan de motorregeleenheid niet het juiste ontstekings- en brandstoftijdstip instellen, wat normaal starten verhindert.

Het afslaan van de motor tijdens bedrijf is een ander veel voorkomend teken.De motor kan tijdens het stationair draaien of rijden onverwachts uitschakelen wanneer het besturingssysteem zijn krukasreferentie verliest.In sommige gevallen kan de motor na een korte pauze opnieuw starten, waarna het afslaan terugkeert.

Een defecte sensor kan ook een onstabiel stationair en een ruwe werking van de motor veroorzaken.Inconsistente signalen verstoren de timing van de verbranding, wat leidt tot trillingen, een ongelijkmatig motortoerental of aarzeling, vooral bij lage snelheden of onder lichte rijomstandigheden.

Verminderd motorvermogen en slechte acceleratie kunnen ook voorkomen.Wanneer de timingaanpassingen niet langer nauwkeurig zijn, wordt de motorreactie traag en nemen de algehele prestaties af, wat het belang weerspiegelt van een stabiel krukaspositiesignaal voor een soepele werking van de motor.

Oorzaken van defecten aan de krukaspositiesensor

Krukaspositiesensoren werken in veeleisende motoromgevingen, waardoor geleidelijke slijtage na verloop van tijd onvermijdelijk is.Thermische stress is een veel voorkomende factor, omdat constante blootstelling aan hoge temperaturen en herhaalde verwarmings- en koelcycli de interne componenten en isolatie kunnen verzwakken.

Motortrillingen dragen ook bij aan storingen.Voortdurende mechanische beweging kan interne verbindingen losmaken of kleine structurele defecten in de sensorbehuizing veroorzaken, waardoor de signaalstabiliteit wordt beïnvloed.

Olievervuiling is een andere veel voorkomende oorzaak.Lekkende motorolie kan het sensorlichaam of de connector bereiken, waar deze de elektrische geleiding kan verstoren of gevoelige interne elementen kan beschadigen.

Problemen met bedrading en connectoren kunnen ook de werking van de sensor verstoren.Gerafelde draden, gecorrodeerde aansluitingen of losse verbindingen onderbreken het signaalpad en produceren inconsistente of onjuiste metingen, zelfs als de sensor zelf functioneel blijft.

Na verloop van tijd vermindert natuurlijke veroudering de betrouwbaarheid verder.Naarmate interne materialen verslechteren, neemt het vermogen van de sensor om een ​​consistent en nauwkeurig signaal te genereren geleidelijk af, waardoor de kans op storingen groter wordt.

Krukaspositiesensor foutcodes (P0335, P0336)

P0335: Circuitfout krukaspositiesensor

De P0335-code geeft aan dat de motorregeleenheid geen geldig signaal ontvangt van de krukaspositiesensor.Het signaal ontbreekt mogelijk, wordt onderbroken of is onleesbaar, waardoor het besturingssysteem de beweging van de krukas niet kan bevestigen en een betrouwbare timingreferentie kan vaststellen.

Deze toestand houdt meestal verband met schade aan de bedrading, connectorproblemen, interne sensorstoringen of andere onderbrekingen waardoor het signaal de regelmodule niet bereikt.

P0336: Bereik krukaspositiesensor of prestatiefout

De P0336-code geeft aan dat het signaal van de krukaspositiesensor aanwezig is, maar niet binnen het verwachte timing- of waardebereik valt.In dit geval wordt het signaal gedetecteerd, maar komt het patroon niet overeen met de normale bedrijfsomstandigheden.

Dit type fout duidt op prestatie- of synchronisatieproblemen in plaats van op volledig signaalverlies, wat van invloed is op hoe nauwkeurig de regelmodule de krukaspositie kan volgen tijdens de werking van de motor.

Relatie tussen krukas- en nokkenaspositiesensoren

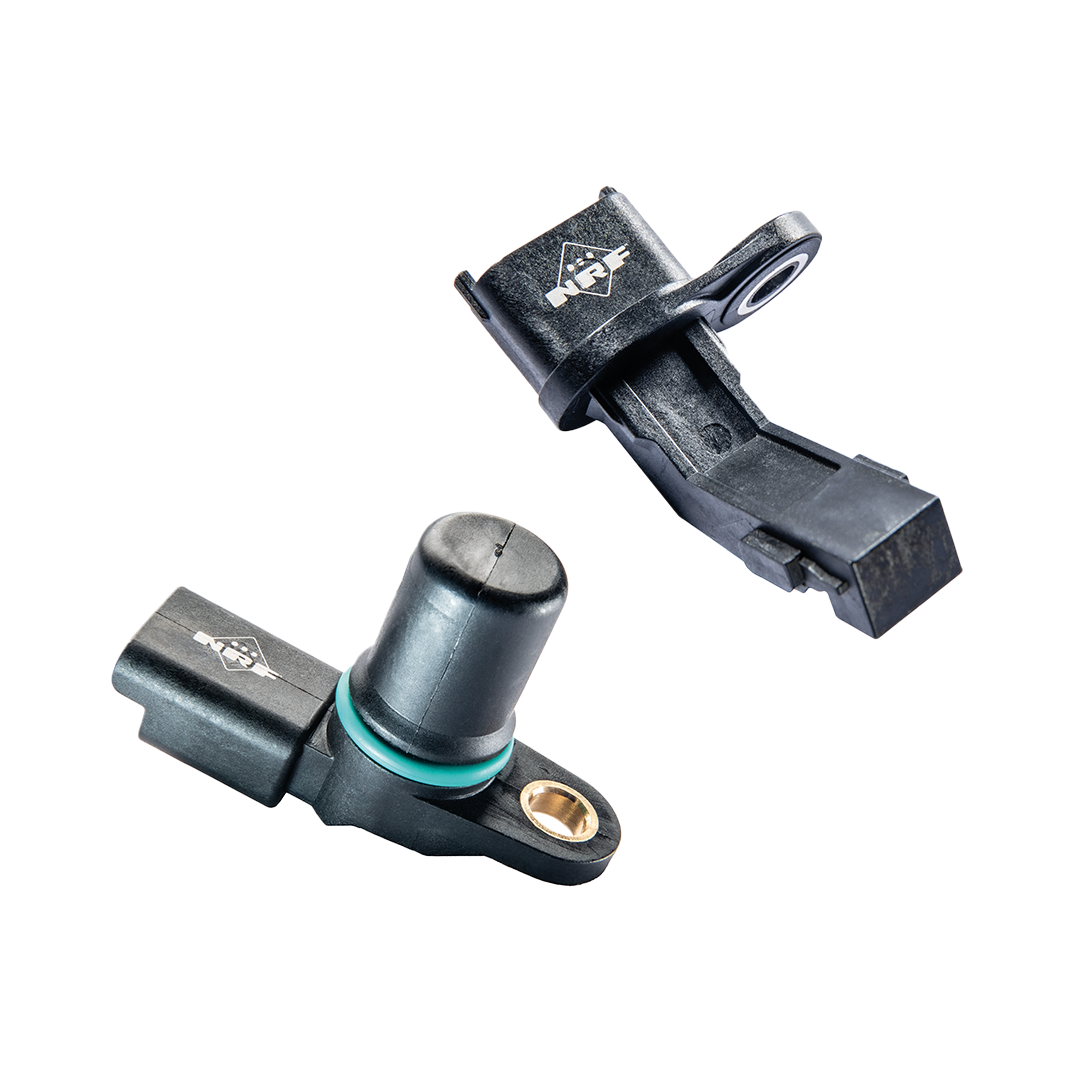

Figuur 6. Krukas- en nokkenaspositiesensoren

De krukaspositiesensor en de nokkenaspositiesensor werken samen om gesynchroniseerde informatie over de motorrotatie te leveren.Elke sensor bewaakt een ander roterend onderdeel en hun signalen worden samen geëvalueerd om een ​​nauwkeurige motortiming vast te stellen.

De krukaspositiesensor levert gegevens over de totale krukasrotatie, waarbij het motortoerental en de basisrotatiepositie worden weergegeven, terwijl de nokkenaspositiesensor de beweging van de nokkenas volgt om de kleppositie aan te geven.Op zichzelf kan het krukassignaal niet identificeren welke cilinder zich in een specifieke slag bevindt, dus het nokkenassignaal levert deze ontbrekende referentie.

Door beide signalen te vergelijken, bepaalt de motorregeleenheid de cilinderpositie en de ontstekingsvolgorde, waardoor een nauwkeurige coördinatie van het ontstekingstijdstip en de brandstofinjectie voor elke cilinder mogelijk is.Deze gecombineerde input handhaaft de motorsynchronisatie en zorgt ervoor dat mechanische bewegings- en verbrandingsgebeurtenissen tijdens de werking van de motor nauwkeurig op elkaar afgestemd blijven.

Belang van de krukaspositiesensor bij motorregeling

De krukaspositiesensor is essentieel voor moderne motorregeling omdat deze een betrouwbare timingreferentie biedt voor een gecoördineerde werking van de motor.Nauwkeurige krukaspositie- en snelheidsgegevens zorgen ervoor dat het besturingssysteem de verbrandingsgebeurtenissen nauwkeurig kan beheren, wat efficiënte en stabiele motorprestaties ondersteunt.

Een juiste timing op basis van deze sensor helpt de motor de brandstof effectief te gebruiken.Wanneer de ontsteking en de brandstoftoevoer op de juiste momenten plaatsvinden, loopt de motor soepel en verspilt hij minder energie en blijft hij consistent werken onder verschillende rijomstandigheden.

De sensor speelt ook een belangrijke rol bij de emissiebeheersing.Nauwkeurige timing ondersteunt een volledigere verbranding, waardoor onverbrande brandstof wordt verminderd en de schadelijke uitlaatgassen worden beperkt.Deze consistentie is van cruciaal belang om aan de emissie-eisen te voldoen.

De gegevens over de krukaspositie ondersteunen de motordiagnostiek en de betrouwbaarheid op lange termijn verder.Dankzij een stabiel referentiesignaal kan het besturingssysteem het motorgedrag nauwkeurig monitoren en onregelmatige werking identificeren, waardoor betrouwbare prestaties in de loop van de tijd behouden blijven.

Conclusie

De krukaspositiesensor speelt een centrale rol in de manier waarop uw motor start, loopt en reageert tijdens het rijden.Het levert timinginformatie waardoor de brandstoftoevoer en ontsteking goed op één lijn blijven met de motorbeweging.Verschillende sensorontwerpen bereiken dit op verschillende manieren, maar ze ondersteunen allemaal hetzelfde doel: een stabiele werking van de motor.Wanneer de sensor defect raakt, vertoont de motor vaak duidelijke waarschuwingssignalen die gemakkelijk op te merken zijn.Door de functie, typen, veelvoorkomende problemen en foutcodes te begrijpen, krijgt u een duidelijker beeld van hoe moderne motoren hun nauwkeurigheid en betrouwbaarheid behouden tijdens dagelijks gebruik.
