Uitgebreide overzicht van up/down tellers: circuitontwerp en 74193 IC uitgelegd

In de ingewikkelde wereld van digitale elektronica spelen tellers een belangrijke rol bij het opeenvolgende circuitontwerp, waardoor een nauwkeurige telling van digitale pulsen in verschillende toepassingen mogelijk is.Deze basiscomponenten worden aangedreven door flip-flops (FFS) gesynchroniseerd met klok (CLK) -signalen, waardoor betrouwbare tijdelijke gegevens volgen en verwerken.Of het nu gaat om afzonderlijke apparaten of als basisonderdelen van grotere systemen, tellers zijn een vereiste geworden in digitaal ontwerp.Onder de diverse soorten tellers vallen op/neer tellers op voor hun unieke vermogen om in beide richtingen te tellen, wat een ongeëvenaarde flexibiliteit en efficiëntie biedt.In dit artikel graven we in de mechanica, toepassingen en het belang van UP/Down -tellers, met een schijnwerpers op de veelzijdige 74193 IC.Door hun rol in werkelijke systemen en digitale innovaties te onderzoeken, willen we een uitgebreide gids voor u bieden.

Catalogus

Inzicht in de teller op/neer

Tellers omhoog/omlaag bieden een ingewikkelde telmethode, waardoor dual-direction-bewerkingen mogelijk zijn op basis van bepaalde besturingssignalen.Deze tellers zijn te vinden in toepassingen waar het op en neer tellen van beide nodig zijn, zoals te zien in TTL -technologieën - zoals 74LS190 en 74LS191 - die de tellingsmodi in reactie op hun ingangsrichtlijnen schakelen.

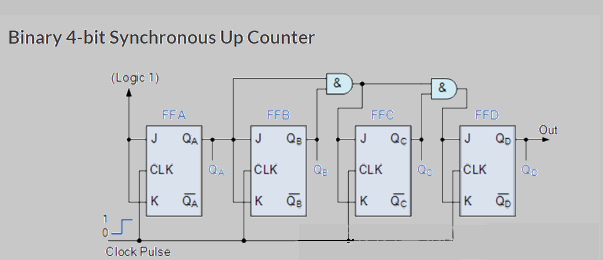

4-bit binary up/down teller

De 4-bit teller belichaamt binair tellen, vakkundig navigeren van 0000 naar 1111 en cyclisch loopt.Klokpulsen stimuleren het toenemende mechanisme over een bereik van 0-15, waarbij elke tik methodisch een volgende toestand heeft aangevraagd.

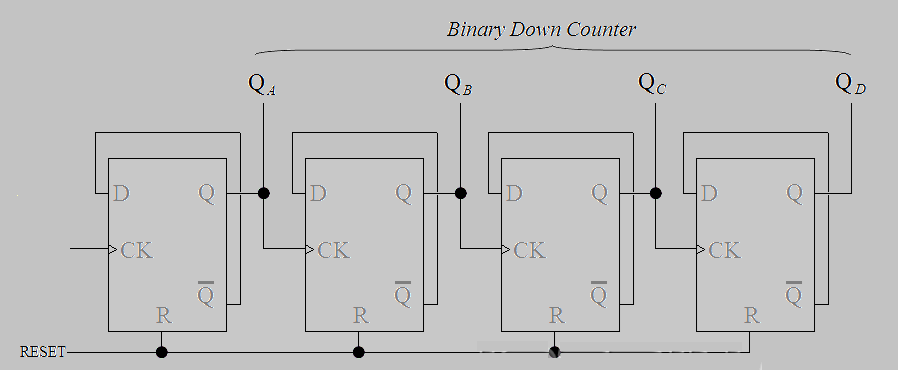

Daarentegen is het afnemende proces, verschoven van 1111 naar 0000, op vier d-type flip-flops geactiveerd door klokranden.Het innovatieve gebruik van omgekeerde feedbackmechanismen bereikt een harmonieus samenspel van output, wat zowel creativiteit als precisie benadrukt.

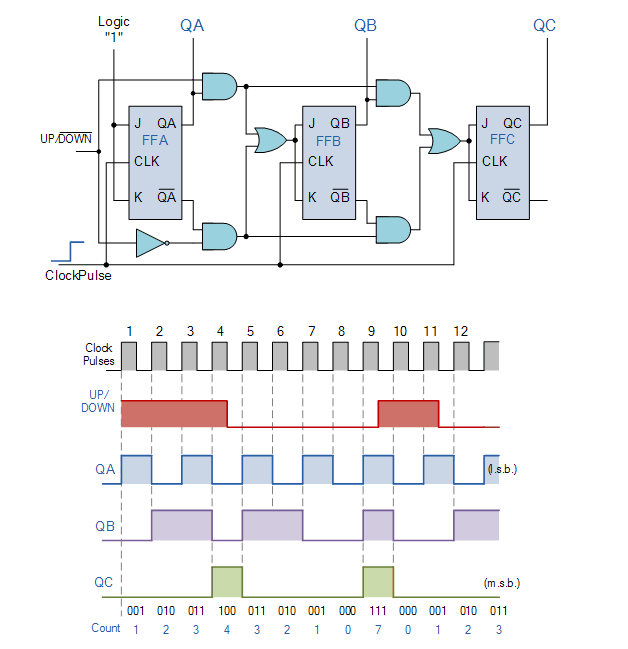

Synchrone 3-bit up/down teller

De 3-bit synchrone teller, met behulp van JK-flip-flops, is een voorbeeld van een efficiënte benadering van het tellen van 0 (000) tot 7 (111) en rug.Het synchrone ontwerp zorgt voor verfijnde controle over het telproces, waarbij elke overgang van de toestand wordt gecoördineerd door precieze invoeropdrachten.Deze functie verhoogt de nauwkeurigheid bij het opstellen van 0 tot 7, terwijl het behendig down-counting van 7 terug naar 0 wordt beheerd.

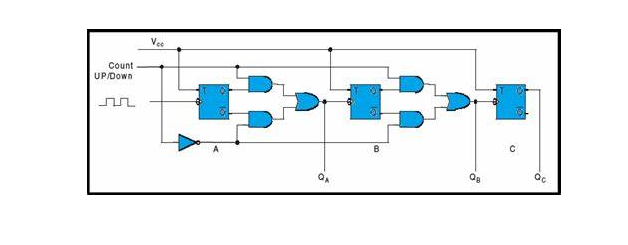

Een tellercircuit ontwerpen

Het 3-bits tegencircuit staat als een belangrijk element in digitaal ontwerp, met diverse tel- en timingdoeleinden.Het maakt consequent gebruik van flip-flops (FFS) om de richting van de telling te bepalen-het maken of afdalen.

In de up-count-modus wordt elke FF uitgelijnd met een klokinvoer afkomstig van de voorgaande FF's output (Q), waardoor het circuit wordt begeleid in een geordende stijging door binaire toestanden van 000 tot 111. Deze reeks vindt vaak gunst in toepassingen die exacte timing vereisen.Controle, inclusief digitale horloges en rekenmachines waarbij nauwkeurigheid de tevredenheid en betrouwbaarheid oproept.

Overschakelen naar de down-count-modus vereist een slimme aanpak, waarbij de omgekeerde uitgangen van de flip-flops worden ingeschakeld.Afwijkend van een eenvoudige voorwaartse mars, leidt deze configuratie de klokinvoer van elke FF om om signalen te ontvangen van de complement van de voorgaande FF's Q -uitvoer.Bijgevolg telt het circuit omgekeerd, van binaire 111 terug tot 000. Dergelijke aanpasbare functionaliteit is vooral aantrekkelijk bij het ontwerpen van omkeerbare tellers voor backtracking in systemen zoals digitale odometers en afname timers - het subtiele plezier om achteruit zo soepel achteruit te bewegen als voorwaarts kan niet over het hoofd worden gezien.

Mechanica van de teller op/neer

De functionaliteit van de teller Up/Down is gebaseerd op een besturingsingang die de operationele modus definieert en dicteert of de telling zal stijgen of afdalen.De essentie van de werking ligt in de naadloze synchronisatie tussen de uitgang van flip-flops (FFS) en besturingssignalen die de daaropvolgende FFS beïnvloeden.In toepassingen kan zelfs de minste afwijking van perfecte timing leiden tot telfouten, en benadrukken hoe dynamisch het is om signaaltiming precies te coördineren.

• Aanrekeningmodus

Staat	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Count-down modus

Staat	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

In een typische configuratie slaan drie flip-flops een 3-bits digitale waarde op, waardoor een binair aantal mogelijk is, variërend van 0 tot 7. U kunt vaak worden geconfronteerd met uitdagingen met het handhaven van de betrouwbaarheid van opgeslagen waarden, vooral bij het omgaan met omgevingen met elektrische ruis of interferentie.Om deze uitdagingen aan te gaan, worden vaak aanvullende synchronisatie- of filtertechnieken gebruikt, waardoor gegevens tijdens overgangen worden bewaard met integriteit.

Logica -poorten hebben aanzienlijk invloed op hoe deze signalen zijn gericht, waardoor de teller voldoet aan de operationele behoeften.Ze beheren de stroom om ervoor te zorgen dat slechts één toestand - hetzij verhogen of afnemen - op elk moment actief zijn.Geavanceerde circuits kunnen programmeerbare logica bevatten en een verbeterde aanpassingsvermogen en dynamische aanpassingen bieden.Dit introduceert een intrigerend aspect: het ontwerpen van tellers met vooruitziende blik op toekomstige schaalbaarheid kan hun nut aanzienlijk verbreden.

Klokpulsdynamiek verfijnen met een up/down teller

Een tegen/omlaag teller transformeert toestanden door de uitvoer van flip-flop (FF) aan te passen in reactie op klokpulswijzigingen.

• In het scenario op het gebied van up-counting: sluit de initiële flip-flop aan op logica 0, waardoor het dalende klokranden instapt, waardoor de synchronisatie met systeemdoelstellingen voor naadloze stroom wordt verbeterd.Gedachten afgeleid van ervaringen met digitale circuitsontwerp suggereren dat het balanceren van deze omschakelingsacties valse triggers kan verminderen, waardoor de betrouwbaarheid in de loop van de tijd wordt vergroot.

Down-counting en harmonieuze staatsovergang

• In de down-counting-modus: verbinding maken met logica 1 om alle flip-flops in te schakelen, wat leidt tot een soepele afname van hogere toestanden.Deze methode kan worden vergeleken met het zorgvuldige afwikkeling van een veer, waarbij precisie en timing zorgen voor een minimale mechanische spanning tijdens de terugkeer naar basislijn.Deze opstelling vergemakkelijkt een geleidelijke afname totdat een resetsequentie wordt gevraagd.

Efficiënte cyclus resetten en consistentie -verzekering

Routinematige resets treden elke acht klokcycli op en zorgt voor een consistente werking.Het framework met acht cycle biedt een gedefinieerde fase voor elke toestandsverschuiving, waardoor elke fase efficiënt wordt voltooid voordat het volgende begint.Feedback van praktische toepassingen suggereert dat deze periodieke resets accumulerende fouten voorkomen, waardoor het operationeel evenwicht wordt versterkt.

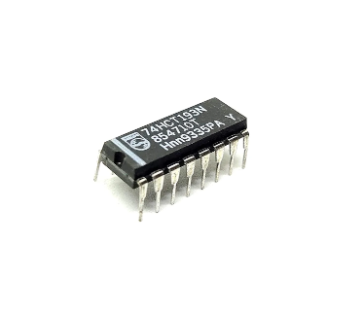

74193 Up/Down Counter IC -overzicht

De 74193 Integrated Circuit, bekend als een 4-bit synchrone binaire teller, beheert zowel opwaartse als neerwaartse telfuncties inderdaad zowel opwaartse als neerwaartse telfuncties.Het vermogen om het tellen van reeksen tot een modulo van 16 aan te pakken, leent zich voor een breed scala aan digitale toepassingen.Dit IC is uniek ontworpen met terminals specifiek voor het tellen van omhoog en omlaag, naast een master reset en load -input, die gemak biedt bij het configureren van de initiële toestand volgens verschillende behoeften.

De architectuur van het 74193 IC ondersteunt moeiteloos directioneel tellen.In digitale apparaten verbetert de keuze tussen opwaartse en neerwaartse telling het aanpassingsvermogen van het systeem.Elke teloperatie is nauwkeurig uitgelijnd met de klokpuls, waardoor het een betrouwbare keuze is voor gecompliceerde systemen waar timing van essentieel belang is.Voor u kan deze synchronisatie een strategische factor zijn bij het waarborgen van een consistente reeksuitvoering.

Een belangrijk kenmerk van deze IC is de master -reset, waardoor alle bits onmiddellijk worden ingesteld - een functie die vaak wordt geïmplementeerd tijdens het opstarten of bij het corrigeren van fouten.Bovendien vergroot de belastinginvoer het nut ervan door u in staat te stellen vooraf bepaalde initiële tellingen in te stellen, waardoor een mate van personalisatie mogelijk is vereist in verschillende digitale contexten.Een dergelijke personalisatie wordt fundamenteel in scenario's waarbij apparaten regelmatig initialisatie ondergaan of speciale afhandeling vereisen tijdens onderbrekingen.

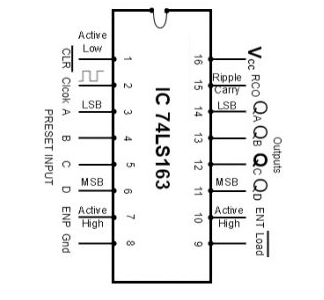

PIN -configuratie

Pin -nummer	Speldnaam	Beschrijving
PIN 1	CLR	Een actieve-lage reset-ingang.
Pin 2	Kletsen	Een klokinvoersignaal.
Pin 3	A (LSB)	Gegevensvoorinvoer.
Pin 4	B	Gegevensvoorinvoer.
PIN 5	C	Gegevensvoorinvoer.
Pin 6	D (MSB)	Gegevensvoorinvoer.
Pin 7	Bui	Een actieve hoge invoer met het label ENP.
PIN 8	GND	Grondspeld.
Pin 9	Laden	Een actief-lage gegevensbelasting invoer.
Pin 10	In	Een actieve hoge invoer gelabeld.
Pin 11	QD (MSB)	Flip-flop-uitgang.
Pin 12	QC	Flip-flop-uitgang.
Pin 13	QB	Flip-flop-uitgang.
PIN 14	QA (LSB)	Flip-flop-uitgang.
Pin 15	RCO	Ripple draagt ​​de overgang van 0 naar 1.
Pin 16	VCC	Power Input Pin.

Functies

Functie	Beschrijving
Clk -frequentie	Werkt met een CLK -frequentie van 32 MHz.
Powergebruik	Het stroomgebruik is afgetopt op 93 MW.
Tegenwoord	Functioneert als een 4-bit Modulo-16-up/down-teller.
Vooraf ingestelde ingangen	Wordt geleverd met beschikbare vooraf ingestelde ingangen.
Programmeren	Beschikt over synchrone programmering.
Rimpel dragen	Heeft een interne rimpel dragen voor efficiënt tellen.
Vervoer output	Biedt een carry-output die geschikt is voor n-bits trapsgewijze.
Voortplantingstijd	Beschikt over een voortplantingstijd van 14 ns.

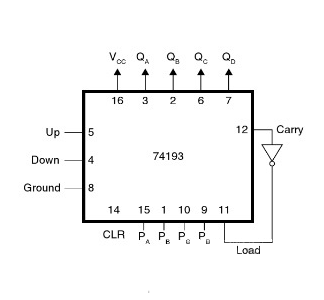

Een teller op het bouwen van een up/down met de IC 74193

Het complexe 74193 IC, erkend voor zijn aanpasbare telfuncties, is een waardevolle component in digitale systemen voor het mogelijk maken van veelzijdige tellen van UP/Down.In de circuitindeling is Pin-16 verbonden met VCC om het IC operationeel vermogen te bieden.De duidelijke pennen zijn strategisch gegrond, die handelt om de teller te resetten wanneer dat nodig is, waardoor de systeembetrouwbaarheid en prestaties worden gehandhaafd.

Binaire gegevens komen de IC binnen via PINS PA, PB, PC en PD.De overeenkomstige binaire uitgangen zijn toegankelijk bij QA, QB, QC en QD, waardoor verwerkte tellingen worden geleverd die meestal gunstig zijn voor taken zoals timingcircuits en frequentiedividers die een hoge precisie eisen.

De graafrichting, of het nu gaat om het verhogen of afnemen, wordt geregeld door gespecialiseerde klokinvoer.Met deze mogelijkheid kunt u de telvolgorde van de IC dynamisch aanpassen, waardoor de flexibiliteit in verschillende toepassingen wordt verbeterd.Bij het gebruik van de IC in praktische scenario's is het dominant om de klokpuls zorgvuldig vorm te geven en geluidsproblemen aan te pakken om onjuiste tellingen te voorkomen, zodat het circuit betrouwbaar werkt.

Vergelijkende analyse van teller op en neer

Op de toonbank	Aan de toonbank
De teller komt van '0' tot de maximale limiet	De down teller begint van zijn piekwaarde en daalt af naar '0'
Het telt gebeurtenissen in een oplopende volgorde	Het telt gebeurtenissen in een dalende volgorde

Sterke punten en beperkingen van tellers omhoog/neer

Sterke punten

Tellers omhoog/down bieden een verscheidenheid aan voordelen, vooral in de wereld van Integratie in high-speed systemen.Hun eenvoudige flip-flop-structuur helpt in moeiteloze connectiviteit, wat vaak leidt tot kostenefficiënte opties voor digitale apparaten waar het minimaliseren van complexiteit een prioriteit is. De mogelijkheid om in beide richtingen te tellen - opwaarts en naar beneden - voegt veelzijdigheid toe, die gunstig blijkt te zijn in toepassingen zoals digitale klokken of evenemententellers waar bidirectioneel tellen wenselijk is. Bovendien schijnt hun functionaliteit in testsystemen die worden gebruikt voor het bevestigen van logische signalen.Hands-on-applicaties waarderen hun ongecompliceerd ontwerp, wat zorgt voor eenvoudiger foutopsporing en onderhoud en biedt een opmerkelijk voordeel voor u gericht op probleemoplossing- en optimalisatietaken.

Beperkingen

Ondanks de sterke punten, vertonen omhoog/omlaag tellers bepaalde beperkingen, vooral met betrekking tot precisie bij verhoogde frequenties. Naarmate de operationele snelheden stijgen, kunnen ze onnauwkeurigheden tegenkomen, waardoor uitdagingen worden gesteld in systemen die prioriteit geven aan een hoge betrouwbaarheid. Deze onnauwkeurigheden zijn vaak afkomstig van afhankelijkheid van externe kloksynchronisatie, die specifiek kan vereisen aanvullende flip-flop-circuits.Dergelijke vereisten kunnen Verhoog circuitcomplexiteit en introduceer potentiële timingvertragingen.Bovendien, bij het beheren van ingewikkelde bitsystemen, eventuele vertragingen die aan de tellers zijn gekoppeld, kunnen verergeren, die de algemene systeemprestaties beïnvloeden.Bijgevolg kunt u vaak alternatieve oplossingen of aanvullende componenten verkennen om deze effecten te verminderen, waardoor hun strategieën worden gebaseerd op verbeterde synchronisatietechnieken.Navigeren op deze compromissen vereist een doordachte evaluatie van systeembehoeften en hoe dergelijke elementen de prestaties kunnen beïnvloeden, waardoor u vaak stuurt naar strategische ontwerpverbeteringen die zijn afgestemd op specifieke toepassingsbehoeften.

Gebruik van up/down tellers

Auto-omkering tellers

In de wereld van Systems Engineering die zorgvuldige controle vereist, introduceren omhoog/omlaag tellers een nuttige functie: de automatische aanpassing van de telrichting bij ingestelde limieten.Dit aanpassingsvermogen ondersteunt een vlekkeloze overgang tussen voorwaartse en achterwaartse tellen.Een dergelijke functie wordt vooral gewaardeerd in geautomatiseerde omgevingen waar het volgen van beweging in beide richtingen de operationele efficiëntie diep beïnvloedt.Industriële robotica, bijvoorbeeld, benut dit kenmerk om de nauwkeurigheid te garanderen na het bereiken van hun bewegingsgrenzen.

Klokverdeling

Binnen digitale elektronische systemen dragen up/down tellers aanzienlijk bij aan de fabricage van klokdelers, die de frequentie van kloksignalen inderdaad moduleren.Deze modulatie helpt bij het construeren van timingsignalen die van cruciaal belang zijn voor het besturen van verschillende componenten bij verschillende frequenties binnen een geïntegreerd systeem.Door klokken van verschillende snelheden aan te bieden, spelen deze tellers een belangrijke rol bij het synchroniseren van gevarieerde processen, waardoor voldoet aan unieke systeembehoeften.

Parkeerbeheersystemen

In stedelijke ruimtes verslikken met verkeer, leveren omhoog/neerkijktellers dynamische oplossingen via parkeerbeheersystemen.Door het aantal met elk voertuig methodisch te verhogen en bij afslag te verlagen, bieden deze tellers tijdige updates over beschikbare parkeerplaatsen.Dit daadwerkelijke trackingmechanisme ondersteunt het gebruik van een efficiënte gebruik van parkeerinfrastructuur terwijl uw ervaring wordt verrijkt.

Frequentiepartitionering

Voor taken waarbij frequentie -partitionering in communicatienetwerken betrokken is, blijken op/neer tellers uitzonderlijk voordelig te zijn vanwege hun lage lawaai en verminderd stroomverbruik.Deze tellers helpen bij de zorgvuldige divisie en het beheer van frequenties, waardoor meerdere kanalen binnen een netwerk kunnen worden aangenomen.In omgevingen met uitgebreide signaalverwerking zorgt het gebruik van dergelijke tellers voor minimale interferentie, waarbij de integriteit en kwaliteit van communicatiesignalen worden gehandhaafd.

Asynchrone decadale tellen

Tellers omhoog/omlaag maken asynchrone decadale telling mogelijk, gebruikt voor toepassingen waar operaties onafhankelijk van wereldwijde klokken plaatsvinden.In asynchrone systemen bieden deze tellers een betrouwbare aanpak om base-10 tellen te bereiken, uitblinkend in aanpassingsvermogen zonder verbeurde precisie.Hun hulpprogramma schijnt in systemen die onder verschillende omstandigheden werken, en passen zich soepel aan zonder de nauwkeurigheid op te offeren.

Conclusie

Dit artikel graaft in het ingewikkelde ontwerp en de operationele aspecten van de UP/Down -teller, gericht op de 74193 IC.Bekend om zijn dubbele telmogelijkheden - zowel oplopend als afnemende - het heeft verschillende toepassingen, van geavanceerde parkeersystemen tot ingewikkelde taken van frequentiedivisie.Naarmate technologische landschappen verschuiven, kan een diep begrip van deze componenten innovatie stimuleren en de efficiëntie vergroten.Het hulpprogramma van de UP/Down Counter reikt verder dan conventionele toepassingen, en waagt zich in geautomatiseerde systemen waar precieze telmechanismen de effectiviteit verbeteren.In dynamische oplossingen voor verkeersbeheer spelen dergelijke tellers bijvoorbeeld een belangrijke rol door werkelijke gegevens te integreren om de stroom te optimaliseren.Door gebruik te maken van de veelzijdigheid van het apparaat maakt het mogelijk dat uitdagingen in verschillende sectoren worden bereikt met aangepaste strategieën.Uit branchespecifieke inzichten kan de exacte implementatie van deze tellers de systeemprestaties aanzienlijk stimuleren.
