Volledige gids voor de TL494 PWM -controller IC

Wilt u digitale signaalamplitude effectief beheren in uw elektronische projecten?De TL494 PWM -controller is een veelzijdige tool die is ontworpen om te helpen bij diverse elektronische toepassingen en biedt een uitgebreide set functies voor een efficiënte PWM -controlecircuitconstructie. Dit geïntegreerde circuit helpt complexe taken in elektronisch aangedreven apparaten te vereenvoudigen, waardoor zowel functionaliteit als innovatie in uw projecten wordt verbeterd.

Catalogus

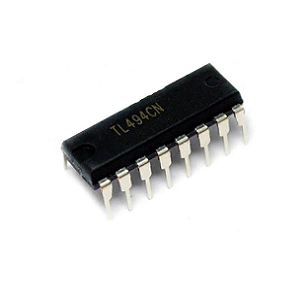

Overzicht van de TL494 PWM -controller

Binnen het landschap van SwitchMode -voedingen, de TL494 PWM-controller komt naar voren als een flexibele component, die werkt op een fixed-frequentie, huidige modusbasis.Gezichtelijk als een allesomvattende oplossing met één chip, verzamelt het alle componenten voor efficiënte PWM-controle in voedingstoepassingen.De verstelbare on-chip-oscillator introduceert de mogelijkheid van precieze frequentiecontrole om aan te passen aan gespecialiseerde toepassingsbehoeften.Dead-time controle voegt een andere dimensie toe, waardoor het schakelen van verliezen mogelijk is, waardoor de efficiëntie voor toepassingen wordt verbeterd die gericht zijn op het maximaliseren van de energiebesparing.

Een extra opvallende functie van de TL494 is de pulsstoring flip-flop, bij het beheren van uitgangssignaalroutering, het beïnvloeden van de flexibiliteit van stroomaanbodontwerpen.De precieze 5V -regulator binnen de chip werkt als een referentiepunt, tijdens ontwikkeling en testen, waardoor systeembetrouwbaarheid wordt gewaarborgd over verschillende belastingscondities.Het IC ondersteunt zowel push-pull als uitgangsmodi met één einde, waarmee verschillende toepassingen worden aangeboden.Met deze veelzijdigheid kan de TL494 in een scala aan ontwerpen passen, van eenvoudige stroomcircuits tot geavanceerde power-supply-architecturen.Het vermogen om naadloos te integreren in diverse configuraties toont de bruikbaarheid ervan en biedt de vrijheid om prioriteit te geven aan kostenefficiëntie of prestaties.Door deze aanpasbare functies blijft de TL494 een favoriete keuze in geavanceerde elektronica, het bevorderen van vooruitgang in energiebeheer- en besturingssystemen.

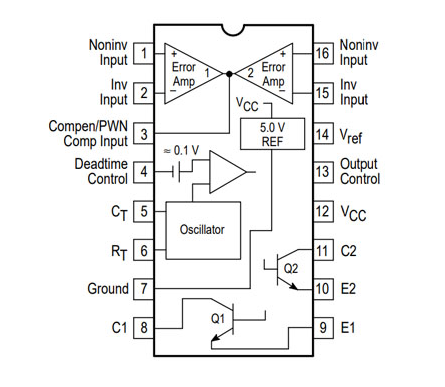

TL494 PIN -configuratie

PIN Nr.	Speldnaam	Beschrijving
1	1in+	Niet-inverterende invoer naar foutversterker 1
2	1in-	Invoer input naar foutversterker 1
3	FEEDBACK	Invoerpen voor feedback
4	DTC	Dead-time controle-comparatorinvoer
5	CT	Condensatorterminal gebruikt om de oscillatorfrequentie in te stellen
6	RT	Weerstandsterminal gebruikt om de oscillatorfrequentie in te stellen
7	GND	Grondpen
8	C1	De collectoraansluiting van BJT -uitgang 1
9	E1	De emitteraansluiting van BJT -uitgang 1
10	E2	De emitterterminal van BJT -uitgang 2
11	C2	De collectoraansluiting van BJT -uitgang 2
12	VCC	Positief aanbod
13	Uitgang Ctrl	Selecteert een enkele/parallelle uitvoer of push-pull werking
14	Ref	De uitgang van de 5-V referentieregulator
15	2in-	Invoer input naar foutversterker 2
16	2in+	Niet-inverterende invoer naar foutversterker 2

Interne structuur

Onderdeel	Beschrijving
5V referentiebron	Biedt een stabiele 5V -uitvoer met behulp van het bandgap -principe. Actief wanneer VCC hoger is dan 7.1V.Beschikbaar op pin 14 (ref) voor interne of extern gebruik.
Operationele versterkers	Bevat twee versterkers aangedreven door een enkele voorraad.De versterkers voeren de sterkere van hun signalen uit naar de comp -pin via diodes voor verdere controle.
Sawtooth -oscillator	Genereert een spanningsgolfvorm tussen 0,3 V en 3V. Frequentie kan worden aangepast met behulp van externe weerstand (RT) en condensator (CT) met de formule: F = 1 / (RT × CT).
Pulstrigger	Een flip-flop activeert één uitgangstransistor tijdens de Dalende rand van het signaal van de comparator.Resets wanneer de comparator -uitvoer daalt tot nul.
Comparator	Vergelijkt het COMP -pin -signaal met de Sawtooth -golfvorm. Voert nul uit als de zaagtandspanning hoger is en één als het comp -signaal is hoger.
Dode tijdbestrijding	Stelt de minimale tijd in wanneer er geen uitgangssignaal optreedt. Gecontroleerd door pin 4 (DTC).Standaard maximale dienstcyclus is 45%;vermindert tot 42% wanneer DTC nul is.
Foutversterkers	High -gain versterkers met invoer varieert van -0,3V tot 2V Onder de voedingsspanning.Uitgangen zijn actief hoog voor PWM-regeling en pas af gebaseerd op feedback.
Uitvoercontrolemodi	Configureert uitgangen voor single-end (gesynchroniseerd) of Push-pull (afwisselend) bewerking.Onafhankelijk van de oscillator of flip-flop besturing.
Outputtransistors	Kan maximaal 200 mA zinken of branden.Verzadigingsspanning: <1.3V (Common-Emitter-modus) en <2,5V (Common-Collector-modus). Efficiënte en betrouwbare werking.

TL494 functies

• Biedt twee PWM-uitgangen met configureerbare modi (push-pull of single-end).

• Bevat een oscillator met vaste frequentie en geïntegreerde foutversterkers.

• Interne 5V referentiebron voor stabiele werking.

• Uitgangstransistoren verwerken tot 500 mA, inkoop of zinken stroom.

• Beschikt over onderspanningslotout voor veiligheid.

• Ingebouwde PWM-besturingselement met uitgebreide circuits.

• On-Chip Oscillator ondersteunt master- of slavenbewerking.

• Verstelbare dode-tijdregeling voor flexibele timing.

• Vereenvoudigt externe circuitsynchronisatie.

• Automotive-ready modellen beschikbaar (NCV-voorvoegsel).

• Loodvrije verpakkingsopties aangeboden.

TL494 specificaties

Type	Parameter
Bedrijfsspanningsbereik	7V tot 40V
Aantal uitgangen	2 Output
Schakelfrequentie	300 kHz
Maximale dienstcyclus	45%
Uitgangspanning	40 V
Uitgangsstroom	200 ma
Maximale uitgangsstroom voor beide PWMS	250 Ma
Temperatuurbereik	-65 ° C tot 150 ° C
Herfst	40 ns
Stijgingstijd	100 ns
Beschikbare pakketten	16-pins PDIP, TSSOP, SOIC, SOP

TL494 absolute maximale beoordelingen

Parameter	Maximale limiet	Beschrijving
Voedingsspanning (VCC)	41 V	De voedingsspanning mag niet hoger zijn dan 41 V om schade te voorkomen.
Ingangsspanning (VI)	VCC + 0.3 V	Invoerpenspanning moet binnen 0,3 V boven de toevoer blijven spanning (VCC).
Uitgangsspanning (VO)	41 V	Uitgangsspanning bij de verzamelaar van de interne Transistor moet onder 41 V. blijven.
Uitgangsstroom (IO)	250 Ma	Collectorstroom van de interne transistor mag dat niet overschrijden 250 ma.
Solderwarmte	260 ° C (10 seconden)	Maximaal soldeerwarmte gemeten op 1,6 mm (1/16 inch) van het IC -lichaam, beperkt tot 10 sec.
Opslagtemperatuur (TSTG)	–65 ° C tot 150 ° C	Veilig bereik voor het opslaan van de IC om schade door te voorkomen Extreme temperaturen.

TL494 aanbevolen bedrijfsomstandigheden

De aanbevolen spanning en stroomparameters voor het bedienen van het geïntegreerde circuit:

• Feedbackpenstroom: beperkt tot een maximum van 0,3 mA.

• FOSC -oscillatorfrequentie: instelbaar binnen een bereik van 1 kHz tot 300 kHz.

• CT -oscillator timingcondensator: moet een waarde hebben tussen 0,47 NF en 10.000 NF.

• RT -oscillator -timingweerstand: kan variëren tussen 1,8 kΩ en 500 kΩ.

• VCC -voedingsspanning: moet variëren tussen 7 V en 40 V.

• VI -versterker ingangsspanning: moet dalen tussen -0,3 V en (VCC - 2 V).

• Vo Transistor Collector -spanning: gefixeerd op 40 V, waarbij elke transistor een collectorstroom van maximaal 200 mA behandelt.

Het functionele mechanisme van de PWM -controller

De TL494 is vervaardigd om behendig dubbele PWM-uitgangen te beheren met een consistente frequentie met een brede werkcyclus.Dit apparaat optimaliseert de werking met behulp van een minimale set componenten, zoals weerstanden en condensatoren, om de oscillator aan te sturen.Binnen de architectuur worden zaagtandgolfvormen vakkundig vergeleken met controleploed om PWM-uitgangen te produceren, die vervolgens in het algemeen worden beheerd door een inventieve pulsstuurde flip-flop.Deze strategische routing verbetert zowel operationele efficiëntie als aanpassingsvermogen, merkbaar in praktische elektronische toepassingen waar een gestroomlijnd ontwerp en economische oplossingen worden gewaardeerd.

De frequentie van de oscillator beïnvloedt de dode-time controle en het genereren van stabiele PWM-signalen.Door het kiezen van specifieke weerstand (RT) en condensator (CT) waarden, is de precieze controle van deze frequentie mogelijk.Deze beslissing heeft direct invloed op de outputresolutie en het reactievermogen van de PWM -controller.Een gedetailleerde verkenning van elektronische timingcircuits laat zien dat het kalibreren van RT en CT het mogelijk maakt om specifieke doelen te bereiken in systemen die precieze controle vereisen.Bij het ontwikkelen van een voeding die de efficiëntie prioriteit geeft, pas dan deze parameters zorgvuldig aan om aan specifieke specificaties te voldoen en tegelijkertijd de efficiëntie in evenwicht te brengen tegen thermische prestaties.Deze nauwgezette focus is vaak wat een duurzaam ontwerp scheidt van anderen in functionele elektronica.

Hoe gebruik ik de TL494 PWM -controller?

De TL494 is een veelzijdige PWM (pulsbreedtemodulatie) controller die veel wordt gebruikt in voedingen en DC-DC-converters.Het biedt precieze uitvoervermogensregeling door een combinatie van belangrijke functies en configureerbare instellingen.Hier leest u hoe u het instelt en effectief kunt gebruiken.Begin met het aansluiten van de inverterende invoerpennen van de foutversterkers op de grond.Dit vormt een stabiel referentiepunt voor regelgeving.De niet-inverterende invoerpennen moeten verbinding maken met de REF-pin, die een 5V-referentiespanning biedt.Deze opstelling definieert de doelspanning die de TL494 zal reguleren.

De DTC (Direct Current Control) -pen en feedbackpen helpen het systeem te verfijnen en te stabiliseren.De DTC -pin past de PWM -duty -cyclus rechtstreeks aan en biedt een eenvoudige manier om uitgangsvermogen te wijzigen zonder de feedbacklus te wijzigen.De feedbackpen biedt uitgangsmonitoring en zorgt ervoor dat het systeem consistente prestaties behoudt ondanks veranderingen in belasting of ingangsspanning.Pinnen 5 en 6 regelen de oscillatorfrequentie, die de schakelsnelheid van het PWM -signaal bepaalt.Door een externe weerstand en condensator met deze pennen aan te sluiten, kunt u de frequentie aanpassen om de efficiëntie te optimaliseren.Deze frequentie beïnvloedt ook het ontwerp van andere componenten zoals inductoren en condensatoren, evenwichtsgrootte en prestaties.

De foutversterker is de sleutel tot de werking van de TL494.Het vergelijkt een monster van de uitgangsspanning met de 5V -referentie en past het PWM -signaal dienovereenkomstig aan.Dit feedbacksysteem zorgt ervoor dat de output stabiel blijft onder verschillende omstandigheden, waardoor betrouwbare stroomregulering wordt geboden.Met de juiste configuratie van de pennen en instellingen biedt de TL494 een robuuste en precieze oplossing voor voeding en convertertoepassingen.

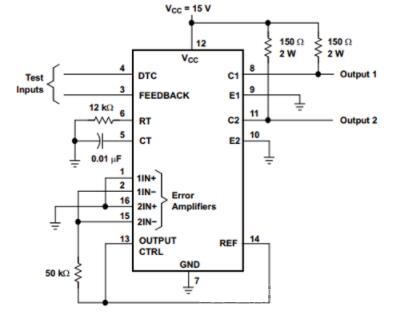

TL494 Testcircuit

Toepassingen van TL494

• Micro-inverters voor zonnestelsels

• wasmachines, van budget tot high-end

• Elektrische fietsen

• Rookalarmen

• Omvormers voor zonne -energiesystemen

• Geïsoleerde AC/DC -voedingen met vermogensfactorcorrectie, meer dan 90 watt

• AC/DC -stroomoplossingen voor telecom en servers, met dubbele controllers en analoge functies

• Persoonlijke computers en laptops

• Keukenmicrogolfovens

• Voedingsvoorraden voor servers

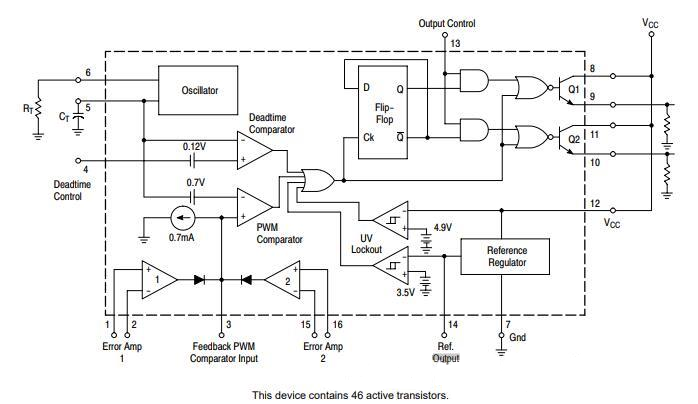

Circuitdiagram van TL494

TL494 circuitdiagram

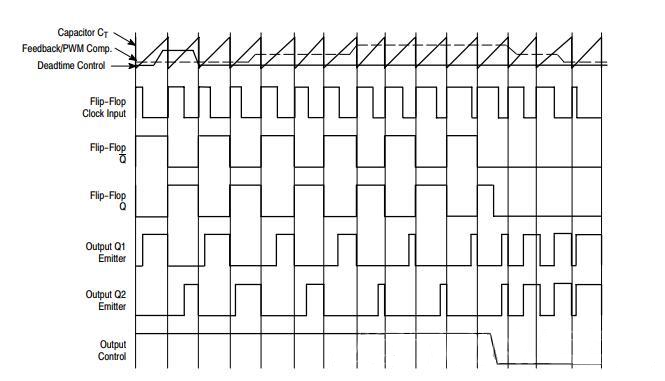

TL494 Timing -diagram

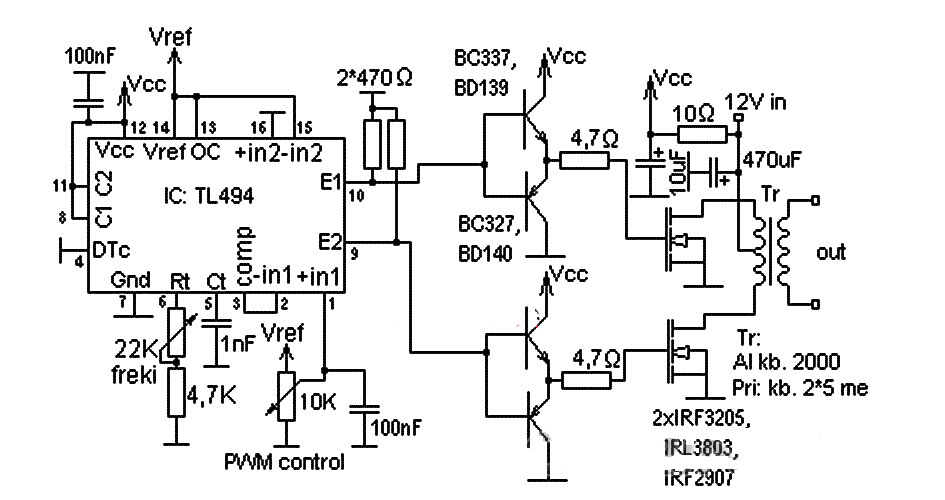

TL494 Classic Inverter Circuit

Gelijkwaardige en alternatieve modellen

• UC3843

• TL3842

• UC2842

• SG2524

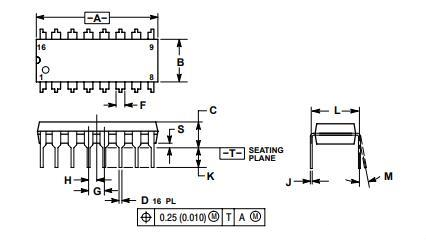

Pakket voor TL494

Conclusie

De TL494 PWM -controller is een belangrijk hulpmiddel dat een flexibele oplossing biedt voor het beheren en reguleren van stroom in een breed scala aan elektronische toepassingen.De reeks functies, waaronder dubbele PWM -uitgangen, instelbare oscillatorfrequenties en verschillende uitvoerconfiguraties, maakt het ideaal voor het construeren van efficiënte en betrouwbare voedingscircuits.Of u nu ontwerpt voor kleine apparaten of grote systemen, de TL494 helpt bij het stroomlijnen van complexe taken, het bevorderen van innovatie en het verbeteren van de functionaliteit van uw projecten.
