Volledige gids voor de ATMEGA328P Microcontroller: functies, architectuur, pinout en applicaties

Deze gids legt alles uit wat u moet weten over de Atmega328P -microcontroller, een kleine maar krachtige chip die in veel elektronica wordt gebruikt.Je leert wat het doet, hoe het werkt, hoe het te verbinden en waar het wordt gebruikt.Of u nu een schoolproject maakt, een robot bouwt of een Arduino -bord gebruikt, deze gids zal u helpen begrijpen waarom de Atmega328P zo'n populaire keuze is in elektronica.

Catalogus

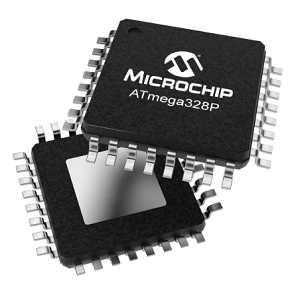

Overzicht van de atmega328p microcontroller

De Atmega328p, gemaakt door microchip-technologie, is een 8-bit microcontroller van de AVR-familie.Het staat bekend om het balanceren van snelheid en vermogensefficiëntie, vooral in apparaten op batterijen.Het draait op een RISC -architectuur (verminderde instructieset computing) en is gebouwd met behulp van CMOS -technologie, die helpt bij het verminderen van het stroomgebruik en tegelijkertijd de snelle verwerking ondersteunen.De meeste instructies voltooid in slechts één klokcyclus, waardoor de chip tot 1 MIP's per MHz kan leveren.Deze efficiëntie is een belangrijke reden waarom de ATMEGA328P vaak wordt gebruikt in systemen met een laag vermogen die nog steeds betrouwbare prestaties vereisen.

Met functies zoals analoog naar digitale conversie, seriële communicatie (USART, SPI, I²C) en interrupt-ondersteuning, past de chip goed in alles, van eenvoudige gadgets tot complexere industriële controllers.Het draait tot 20 MHz en werkt binnen een spanningsbereik van 1,8 V tot 5,5 V, waardoor het flexibel is in veel hardware -opstellingen.Geheugen omvat 32 kb flits, 1 kb EEPROM en 2 kb SRAM, voldoende om complexe algoritmen en gegevens aan te kunnen.Het bevat ook ingebouwde randapparatuur zoals timers, een waakhond timer en tellers, die de systeembetrouwbaarheid verbeteren.Een van het meest herkenbare toepassingen is op het Arduino Uno -bord.Het vermogen om te schalen van prototypes naar eindproducten maakt het een solide basis voor een breed scala aan ingebedde toepassingen.

ATMEGA328P FUNCTIES EN PRESTATIES

De Atmega328p is gebouwd op een compacte maar krachtige verminderde instructieset computing (RISC) architectuur, ter ondersteuning van 131 verschillende instructies.Het merendeel van deze instructies wordt uitgevoerd in een enkele klokcyclus, waardoor de microcontroller prestatieniveaus tot 16 miljoen instructies per seconde (MIPS) kan bereiken bij het werken met een kloksnelheid van 16 MHz.Deze hoge efficiëntie maakt de Atmega328P goed geschikt voor toepassingen vereist verwerkingssnelheid en een laag stroomverbruik.De kern van de verwerkingsmogelijkheden zijn 32 algemene 8-bit registers, die rechtstreeks zijn aangesloten op de Arithmetic Logic Unit (ALU), waardoor snellere en flexibelere gegevensmanipulatie mogelijk is.De ATMEGA328P omvat een hardwaremultiplier met twee cycle, die de prestaties voor rekenkundige bewerkingen voor toepassingen verbetert met signaalverwerking, besturingssystemen en sensorgegevensafhandeling.De microcontroller werkt in de statische modus, waardoor hij stabiele prestaties kan handhaven over een breed scala van bedrijfsomstandigheden, waaronder verschillende systeemactiviteitsniveaus.Deze stabiliteit is waardevol in ingebedde systemen, waar stroomtoestanden en taakbelastingen dynamisch kunnen fluctueren.

De geheugenarchitectuur van de ATMEGA328P is ontworpen om zowel codeopslag als runtime -gegevensverwerking efficiënt te ondersteunen.Het omvat 32 kb programmeerbaar in-system programmeerbaar flashgeheugen, dat zelfprogrammering mogelijk maakt via de ingebouwde bootloader en tot 10.000 schrijfcycli ondersteunt.Met deze functie kunnen firmware -updates rechtstreeks op het apparaat worden uitgevoerd zonder dat fysieke verwijdering of externe programmeerhulpmiddelen nodig zijn.De microcontroller biedt 1 kb EEPROM en biedt maximaal 100.000 schrijf-/wisingscycli, waardoor het ideaal is voor het opslaan van niet-vluchtige configuratiegegevens of door de gebruiker gedefinieerde instellingen die moeten blijven bestaan ​​tussen stroomcycli.Dit aanvullen is 2 kb SRAM, die tijdelijke gegevens behandelt, zoals variabelen, stapels en buffers tijdens de verwerking.

Om een ​​veilige en flexibele ontwikkeling te garanderen, bevat de ATMEGA328P verschillende nuttige beveiligingsfuncties.Deze omvatten vergrendelde opstartsecties om ongeautoriseerde codemodificatie, lees-while-schrijfmogelijkheden in flash-geheugen te voorkomen voor efficiënte firmware-updates en een on-chip bootloader die firmware-installatie of upgrades mogelijk maakt via standaard seriële interfaces, waardoor de noodzaak van gespecialiseerde externe programmeurs wordt geëlimineerd.Voor precieze timing- en planningstaken, heeft de microcontroller een robuust systeem van hardwaretimers: twee 8-bit timers en één 16-bit timer, elk uitgerust met vergelijkingen en vastleggen functies.Deze timers zijn belangrijk voor het genereren van nauwkeurige pulsbreedtemodulatie (PWM) signalen, het uitvoeren van evenemententiming en het beheren van geplande taken.Dergelijke mogelijkheden zijn waardevol in toepassingen zoals motorbesturing, signaalgeneratie en communicatieprotocollen.

ATMEGA328P Microcontroller Pin -configuraties

De ATMEGA328P -microcontroller is beschikbaar in twee primaire pin -configuraties, die variëren op basis van het pakkettype.Deze configuraties omvatten de TQFP (Dun quad plat pakket) en de MLF (Micro Lead Frame), ook bekend als QFN (Quad Flat No-Lead), die beide functioneren 32 pinnen.Beide versies gebruiken een 32-pins lay-out maar zijn fysiek verschillend van vormfactor.De interne functionaliteit van de pennen blijft consistent in deze pakketten, met identieke signaalopdrachten en nummering.

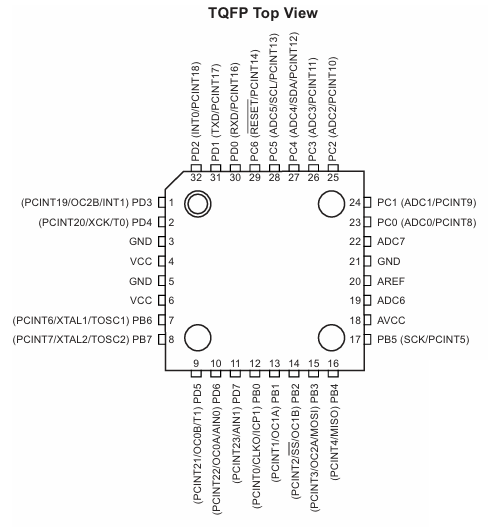

Figuur 2. ATMEGA328P TQFP PINOUT

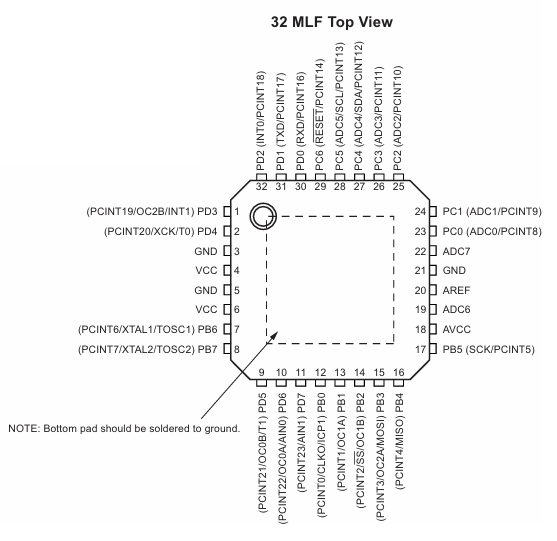

Figuur 3. ATMEGA328P MLF PINOUT

PIN -beschrijvingen

VCC

Levert digitale stroom aan de chip.

GND

Verbindt met de grond.

Poort B (PB7: 0) - XTAL1, XTAL2, TOSC1, TOSC2

Poort B is een 8-bit ingang/uitgangspoort met interne pull-up weerstanden (afzonderlijk ingeschakeld per pin).Het kan zowel de stroom als de zinkstroom met een evenwichtige aandrijfsterkte branden en zinken.Bij gebruik als invoer en extern laag getrokken, de stroombronnenstroom als pull-ups zijn ingeschakeld.Tijdens een reset gaan poort B-pinnen in een modus met hoge impedantie (Tri-State), ongeacht de klokstatus.PB6 en PB7 kunnen worden gebruikt voor oscillatorfuncties op basis van de instellingen van de klokzekering.Bij gebruik van de interne RC -oscillator en het inschakelen van asynchrone timer/counter2 (via de AS2 -bit), fungeren PB6 en PB7 als TOSC1 en TOSC2.

Poort C (PC5: 0)

Poort C is een 7-bit bidirectionele I/O-poort met interne pull-ups (selecteerbaar per pin).De pennen hebben sterke, evenwichtige aandrijfkenmerken.Als een pin extern laag wordt getrokken en de pull-up is ingeschakeld, is deze stroom.Tijdens het reset gaan de pinnen de Tri-State-modus in.

PC6 / RESET

PC6 functioneert als een algemene invoerpen of een resetpen.Als de RSTDISBL -zekering niet is geprogrammeerd, werkt PC6 als een reset -ingang.Een laag signaal dat langer duurt dan een gedefinieerde minimale duur, activeert een reset (zelfs zonder een lopende klok).Als de zekering is geprogrammeerd, wordt de pin gebruikt als een regelmatige invoer.

Poort D (PD7: 0)

Poort D is een 8-bits bidirectionele poort, ook met selecteerbare pull-up weerstanden en evenwichtige uitgangssterkte.Net als de andere poorten, is het stroom, wanneer extern laag wordt getrokken (als pull-ups zijn ingeschakeld) en de Tri-State-modus binnengaat tijdens het reset.

AVCC

AVCC voedt de analoog-naar-digitale converter (ADC), PC3: 0 en ADC-kanalen 6 en 7. Het moet worden aangesloten op VCC, zelfs als de ADC niet wordt gebruikt.Verbind AVCC bij het gebruik van de ADC met VCC via een laagdoorlaatfilter.Merk op dat PINS PC6 - PC4 nog steeds digitale VCC gebruikt.

Zijn

Dit is de analoge referentiespanningsingang voor de ADC.

ADC7: 6 (alleen TQFP- en QFN/MLF -pakketten)

In de TQFP- en QFN/MLF -pakketversies dienen deze pinnen als analoge ingangen voor de ADC.Ze worden aangedreven via de analoge spanningstoevoer en -functie als 10-bit resolutie ADC-kanalen.

ATMEGA328P Microcontroller Elektrische kenmerken

Parameters	Min.	Typ.	Max.	Eenheid
Bedrijfstemperatuur	–55		125	° C
Opslagtemperatuur	–65		150	° C
Spanning op een pin behalve reset ten opzichte van de grond	–0.5		VCC + 0,5	V
Spanning op reset ten opzichte van de grond	–0.5		+13.0	V
Maximale werkspanning		6.0		V
DC -stroom per I/O -pin		40.0		ma
DC -huidige VCC- en GND -pennen		200.0		ma
Injectiestroom op VCC = 0V			± 5,0	ma
Injectiestroom bij VCC = 5V			± 1,0	ma

ATMEGA328P -architectuur en interne blokken

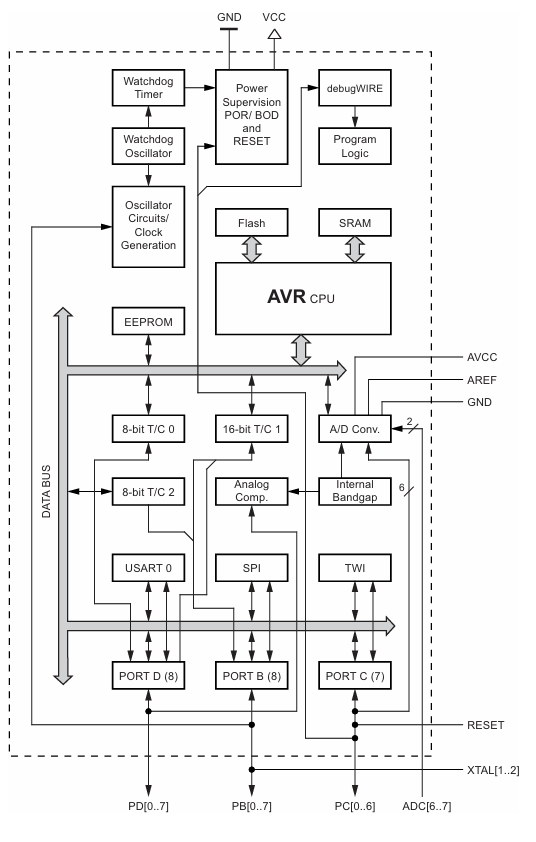

Figuur 4. Atmega328p -architectuur en interne blokken

In het hart van de Atmega328p is een AVR CPU -kern, die 32 algemene registers rechtstreeks verbindt met de Rekenkundige logica -eenheid (Alu).Met deze architectuur kunnen twee registers binnen een enkele klokcyclus worden toegankelijk, waardoor de uitvoeringssnelheid en de algehele efficiëntie van de microcontroller worden verbeterd.De CPU bevindt zich centraal in het systeem en maakt verbinding met verschillende geheugenblokken en perifere modules via een interne gegevensbus, zoals weergegeven in het diagram.Het geheugensysteem bevat drie primaire typen.Flash-geheugen, met een capaciteit van 32 kb, slaat de firmware op en ondersteunt zelfprogrammering voor updates in het veld. Eeprom, maat op 1 kb, behoudt gegevens, zelfs wanneer de stroom verloren gaat, waardoor het ideaal is voor het opslaan van persistente configuraties.SRAM, met 2 kb ruimte, dient als het tijdelijke werkgeheugen van de MCU, waardoor gegevensverwerking tijdens actieve bewerkingen mogelijk wordt.Alle drie de geheugentypen worden in kaart gebracht in de interne gegevensbus van het systeem, waardoor snelle toegang en communicatie met de CPU wordt gewaarborgd.

De Atmega328P integreert verschillende randapparatuur die zijn functionaliteit uitbreiden.Het omvat twee 8-bit timers (T/C0 en T/C2) en een 16-bit timer (T/C1), die worden gebruikt voor precieze tijdwaarneming, pulsbreedtemodulatie (PWM) en het tellen van evenementen.De analoog-naar-digitale converter (ADC) biedt acht ingangskanalen en een 10-bits resolutie, die nauwkeurige bemonstering van analoge signalen van sensoren of externe ingangen biedt.Een interne bandgap -referentie en een analoge comparator ondersteunen stabiele spanningsreferenties en analoge signaalvergelijkingen.Communicatiemogelijkheden zijn robuust, met drie sleutel interfaces: USART voor seriële communicatie, Spi voor snelle synchrone gegevensuitwisseling, en Twi (Ook bekend als I²C) om verbinding te maken met externe randapparatuur over twee draden.Deze modules zijn nauw verbonden met de I/O -poorten (poort B en poort C), waardoor flexibiliteit wordt gegeven in systeemontwerp.Het blokdiagram illustreert duidelijk deze onderlinge verbindingen en laat zien hoe gegevens stromen tussen de randapparatuur en de AVR -kern.

Om de systeemstabiliteit te garanderen, is een waakhond timer opgenomen, die werkt met een eigen oscillator om de microcontroller te resetten als de software niet reageert.Dit is belangrijk in ingebedde systemen die lange periodes zonder toezicht moeten lopen.Het interruptysteem verbetert de responsiviteit door onmiddellijke reacties op beide interne gebeurtenissen (zoals timer -overstromen of ADC -conversies) en externe inputs (zoals PIN -veranderingen) toe te staan.Power Management is een andere belangrijke kracht van de Atmega328p.De microcontroller ondersteunt meerdere slaapmodi die het stroomverbruik verminderen door ongebruikte modules uit te schakelen met behoud van de benodigde systeemstatussen.Functies zoals Power-on reset (Por) en Brown-out detectie (BOD) Help de betrouwbare werking te behouden tijdens het opstarten en onder fluctuerende spanningsomstandigheden.Klokgeneratie wordt behandeld door interne oscillatoren of externe kristallen die via XTAL -pinnen zijn aangesloten, waardoor flexibiliteit wordt geboden in het balanceren van prestaties met energie -efficiëntie.De Atmega328P is een goed geïntegreerde microcontroller met een gestroomlijnde interne architectuur die efficiënt geheugenbeheer, rijke perifere ondersteuning en geavanceerde machtsbesparende functies combineert.

Vergelijking met andere AVR -microcontrollers

Apparaat	Flash	Eeprom	RAM	Onderbrekingsvectorformaat onderbreken
Atmega328p	32 kb	1 kb	2 kb	2 Instructiewoorden/vector
Atmega48a	4 kb	256 B	512 B	1 Instructiewoord/vector
Atmega48pa	4 kb	256 B	512 B	1 Instructiewoord/vector
Atmega88a	8 kb	512 B	1 kb	1 Instructiewoord/vector
Atmega88pa	8 kb	512 B	1 kb	1 Instructiewoord/vector
Atmega168a	16 kb	512 B	1 kb	2 Instructiewoorden/vector
ATMEGA168PA	16 kb	512 B	1 kb	2 Instructiewoorden/vector
Atmega328	32 kb	1 kb	2 kb	2 Instructiewoorden/vector

ATMEGA328P Microcontroller -toepassingen

Industriële apparatuurbesturingssystemen

De Atmega328P is een populaire keuze in fabrieken en andere industriële omgevingen waar machines automatisch moeten worden bestuurd.Het werkt als een klein brein dat machines helpt specifieke instructies te volgen.Het kan bijvoorbeeld gegevens lezen van sensoren zoals temperatuursensoren of bewegingsdetectoren en vervolgens beslissingen nemen, zoals het inschakelen van een motor of het openen van een klep.Omdat de chip veel invoer- en uitvoerverbindingen kan verwerken, kan deze verschillende delen van een systeem tegelijk bedienen.Het werkt ook goed met timers, dus er kunnen acties op het juiste moment plaatsvinden.Dit is belangrijk op plaatsen zoals assemblagelijnen, waar machines precies moeten bewegen en stoppen.Het is ook sterk genoeg om te werken op plaatsen waar er veel elektrische ruis of warmte kan zijn, die gebruikelijk zijn in industriële omgevingen.

Motorbesturingseenheden

De Atmega328P is geweldig in het beheersen van motoren, die worden gebruikt in veel moderne machines en gadgets.Of het nu gaat om het draaien van de wielen van een robot, het bewegen van de armen van een drone of het voeden van een transportband, deze chip kan het werk doen.Het kan bepalen hoe snel de motor draait, welke richting hij draait, en zelfs soepel stoppen.Dit is mogelijk omdat de chip iets heeft dat pulsbreedtemodulatie wordt genoemd.Zie het als een lichte dimmer heel snel op en neer draaien om de helderheid te veranderen.De Atmega328P gebruikt een soortgelijk idee om te bepalen hoeveel stroom naar de motor gaat.Dit zorgt voor soepele snelheidsveranderingen en een betere controle over beweging.Het is een belangrijke reden waarom deze chip zo gebruikelijk is in robotprojecten en automatische machines.

Power Control en Switch Mode Power Supplies (SMPS)

De Atmega328p wordt ook gebruikt om het elektrische vermogen in apparaten te regelen.In moderne elektronica is het belangrijk om de stroom zorgvuldig te beheren, vooral in apparaten die batterijen gebruiken of energiezuinig moeten zijn.De chip kan de spanning en stroom volgen met behulp van sensoren en vervolgens aanpassen hoeveel vermogen wordt geleverd.Een voorbeeld is in Switch Mode Power Supplies (SMPS), die speciale circuits zijn die van elektriciteit van de ene vorm naar de andere veranderen en tegelijkertijd energie besparen.De Atmega328P helpt controleren wanneer de stroom in- en uitschakelt, waardoor het hele proces efficiënter wordt.Het kan ook controleren op problemen zoals oververhitting of power spikes en dingen afsluiten indien nodig om schade te voorkomen.Dit maakt het een slimme keuze voor stroomgerelateerde taken in opladers, LED-stuurprogramma's en apparaten op batterijen.

Signaal lezen en gegevensverwerking (analoge/digitale signalen)

Een andere nuttige vaardigheid van de Atmega328p is het lezen en verwerken van signalen van de buitenwereld.Veel sensoren zoals temperatuursensoren, lichtsensoren en druksensoren verzenden signalen als spanningen.Dit worden analoge signalen genoemd.De chip kan deze lezen via zijn ingebouwde ADC (analoog-naar-digitale converter), die die signalen verandert in digitale waarden die de microcontroller kan begrijpen.Na het lezen van het signaal kan de Atmega328P eenvoudige verwerking uitvoeren.Als de temperatuur bijvoorbeeld te hoog wordt, kan deze een ventilator inschakelen.Of als een lichtsensor detecteert dat het donker wordt, kan het een LED inschakelen.Dit maakt de chip perfect voor apparaten zoals weerstations, thuisautomatiseringssystemen en slimme gadgets die moeten reageren op veranderingen in de omgeving.

Display- en interfacebeheer

Veel apparaten hebben mensen een manier nodig om informatie te zien of instructies te geven.De Atmega328p kan beide aan.Het kan gegevens weergeven op kleine schermen, zoals LCD's van het karakter, LED -displays of zelfs kleine OLED -panelen.Tegelijkertijd kan het lezen wat gebruikers doen, op knoppen drukken, knoppen draaien of op een aanraakpaneel tikken.Deze mogelijkheid om zowel de gebruiker als de machine te 'praten' en de machine maakt het geweldig voor het bouwen van eenvoudige bedieningspanelen en interfaces.In een digitale thermostaat kan de Atmega328P bijvoorbeeld de huidige temperatuur weergeven en de gebruiker de instellingen laten wijzigen.Het kan ook piepen of knipperen lichten om feedback te geven.Omdat het communicatieprotocollen ondersteunt, zoals I²C, SPI en UART, kan het ook gemakkelijk verbinding maken met andere chips en displays.

Commercieel ingebed productontwikkeling

Omdat het betaalbaar, betrouwbaar is en niet veel stroom gebruikt, wordt de Atmega328P in veel commerciële producten gebruikt.Het past goed bij allerlei apparaten, van kleine gadgets in uw huis tot hulpmiddelen die in fabrieken worden gebruikt.Het kan de basisbesturingstaken aan zonder extra gecompliceerde onderdelen nodig te hebben, waardoor de kosten laag blijven.Velen houden van de chip omdat deze klein is en goed werkt in eenvoudige systemen.Een slimme lichtschakelaar of een digitale timer kan bijvoorbeeld een Atmega328p hebben.Het is ook handig in producten die op batterijen worden uitgevoerd, omdat het in de slaapstand kan gaan om energie te besparen.Dit maakt het een sterke keuze voor alles, van smart home -apparaten tot wearables tot het meten van gereedschappen.

Hoofdchip in Arduino Uno

Als je ooit een Arduino Uno -bord hebt gebruikt, heb je al met de Atmega328P gewerkt.Het is de hoofdchip die alle programma's uitvoert die u uploadt.Arduino maakte deze chip erg populair door een eenvoudige manier te maken om code te schrijven en te uploaden met behulp van de Arduino IDE (een beginnersvriendelijke coderingsomgeving).De Atmega328P is krachtig genoeg om projecten te verwerken, maar eenvoudig genoeg voor nieuwkomers om te begrijpen.Er zijn ook duizenden gratis bibliotheken en voorbeelden online, waardoor het gemakkelijker is om deze chip te gebruiken om motoren te besturen, sensoren te lezen, LED's te verlichten en meer.Het brede gebruik in onderwijs en prototyping is een van de redenen waarom het zo'n belangrijke microcontroller is geworden.

ATMEGA328P Microcontroller -pakket

De ATMEGA328P -microcontroller is beschikbaar in twee verschillende pakkettypen en biedt flexibiliteit voor verschillende ontwerpvereisten.

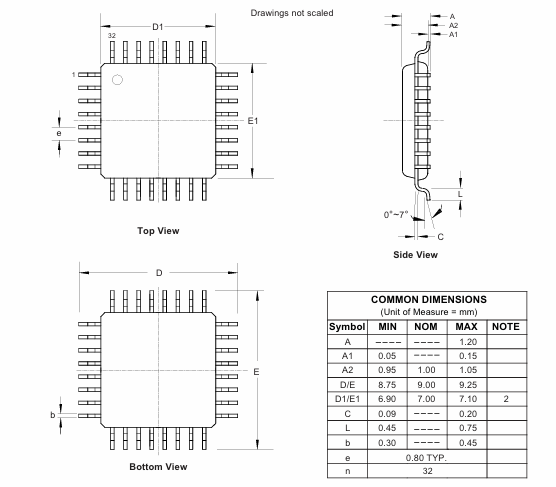

Figuur 5. Atmega328p TQFP -pakket

De MA -pakket van de Atmega328p-microcontroller verwijst naar een 32-lead dun quad plat pakket (TQFP).Dit pakket heeft een lichaamsgrootte van 7 mm × 7 mm, een lichaamsdikte van 1,0 mm en een lood van 0,5 mm.Het is ontworpen als een dun profiel plastic quad flat-pakket, met leads die zich uitstrekken van alle vier de zijden.Het TQFP -pakket wordt vaak gebruikt in applicaties die gemak van hantering tijdens de montage vereisen en waar het bord voldoende oppervlakte heeft om de leidende voetafdruk op te vangen.Het dunne profiel maakt het geschikt voor producten waarbij hoogte een overweging is, zoals in compacte consumentenelektronica of ingebedde systemen met beperkingen van de behuizing.

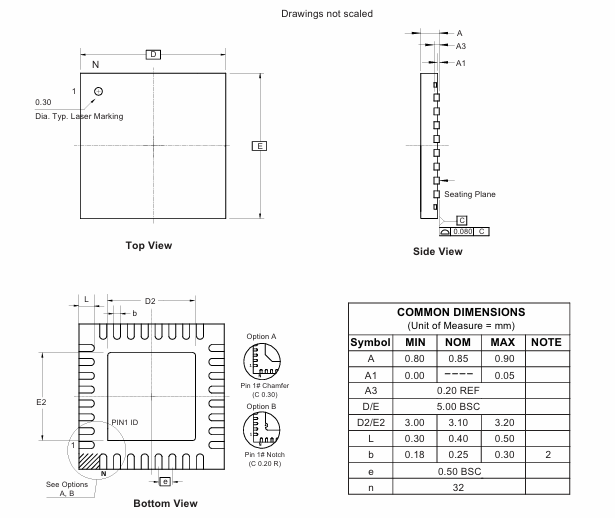

Figuur 6. Atmega328p QFN -pakket

De PN -pakket is een 32-lead quad flat no-lead (QFN) versie van de ATMEGA328P-microcontroller.Het wordt geleverd in een kleinere vormfactor met een lichaamsgrootte van 5 mm x 5 mm en dezelfde 0,5 mm loodhelling.In tegenstelling tot de TQFP heeft het QFN -pakket geen uitstekende leads;In plaats daarvan beschikt het over pads onder het pakket voor het solderen van oppervlaktemontage.Dit ontwerp zorgt voor een verminderde voetafdruk op de PCB en verbeterde thermische en elektrische prestaties.De compacte grootte en efficiënte warmtedissipatie maken het QFN-pakket goed geschikt voor ruimtebeperkte toepassingen, zoals wearables, IoT-apparaten en circuitontwerpen met hoge dichtheid.

Conclusie

De Atmega328P onderscheidt zich voor zijn uitstekende balans tussen verwerkingsefficiëntie, veelzijdige randapparatuur, laag stroomverbruik en kosteneffectiviteit.Met functies zoals op RISC gebaseerde prestaties, flexibele I/O-afhandeling, rijke communicatie-interfaces en ondersteuning voor programmering in het systeem, blijft het een breed scala aan applicaties van stroom van industriële automatisering tot slimme consumentenapparaten van stroom.Deze gids benadrukt waarom de Atmega328P een hoeksteen blijft in de ontwikkeling van ingebed systeem, en biedt zowel betrouwbaarheid als aanpassingsvermogen in talloze ontwerpscenario's.
