Volledige gids voor de 2N3906 PNP -transistor

De 2N3906 -transistor is een populaire PNP -transistor die wordt gebruikt in eenvoudige versterkings- en schakelcircuits.Deze gids omvat zijn functies, gebruik, pin -lay -out en praktische toepassingen om u te helpen de rol in verschillende elektronische projecten te begrijpen.

Catalogus

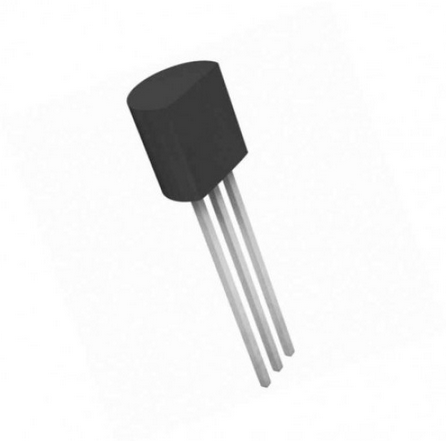

Overzicht van 2N3906 Transistor

De 2N3906 is een veelgebruikte PNP-transistor die goed dient bij het versterken van lage vermogens en schakeltaken.Ontworpen om matige spanningsniveaus en kleine stromen te hanteren, werkt het door de collector te schakelen en knooppunten tussen open en gesloten toestanden, afhankelijk van de spanning van de basispen.Wanneer de basispin is geaard, bevindt de transistor zich in een voorwaartse bevooroordeelde toestand, waardoor de stroom van de emitter naar de collector kan stromen.Wanneer een signaal op de basis wordt toegepast, gaat het in een omgekeerde bevooroordeelde toestand, waardoor de stroomstroom wordt gestopt.

Met een versterkingswaarde tussen 110 en 300 kan deze transistor kleine signalen effectief versterken.Het heeft echter een huidige limiet voor zijn verzamelaar, dus het is het meest geschikt voor applicaties waarbij de huidige vereiste onder de 200 mA blijft.De 2N3906 heeft twee belangrijkste operationele toestanden: verzadiging, waarbij de transistor volledig is ingeschakeld, waardoor de maximale stroomstroom en cutoff mogelijk zijn, waar het volledig is uitgeschakeld zonder stroom tussen de emitter en verzamelaar.Deze eigenschappen maken het veelzijdig voor veel algemene toepassingen, hetzij in basisversterkers of eenvoudige schakelcircuits.

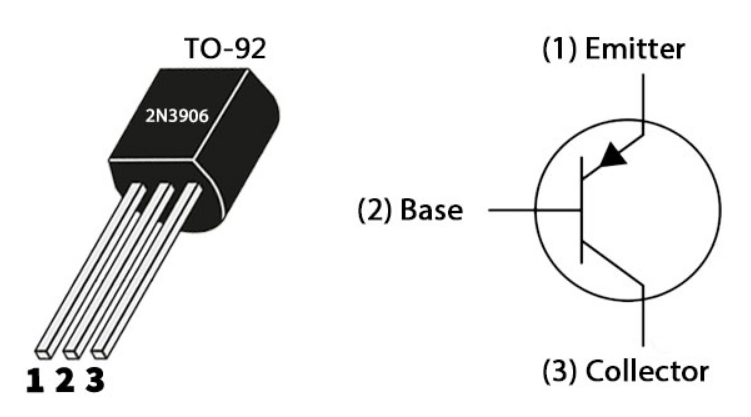

PIN -lay -out voor 2N3906 -transistor

PIN -configuratie

Pin -nummer	Speldnaam	Beschrijving
1	Emitter	Huidige draineert door emitter
2	Baseren	Regelt de vooringenomenheid van de transistor
3	Verzamelaar	Stroom stroomt door via collector

2N3906 CAD -model

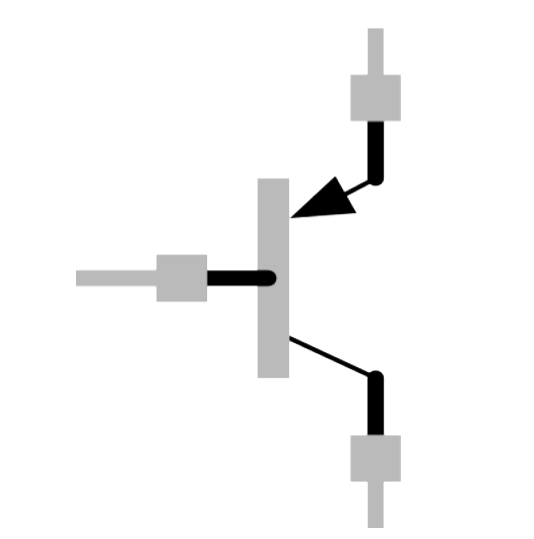

2n3906 symbool

2N3906 voetafdruk

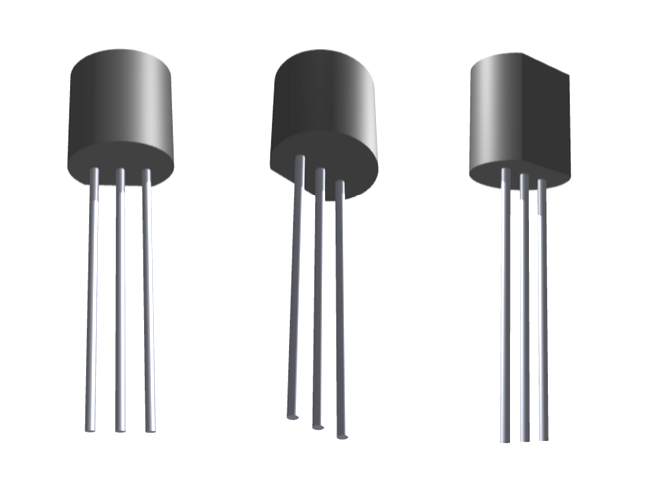

2N3906 3D -model

Belangrijkste kenmerken van 2N3906 Transistor

PNP -transistorontwerp

De 2N3906 is een PNP -transistor, wat betekent dat het stroom leidt wanneer de basis zich op een lagere spanning bevindt dan de emitter.Met dit ontwerp kan het de stroom effectief regelen in low-power circuits waar dit type polariteit nodig is.

Hoge DC -huidige versterking

Met een DC -stroomversterking (HFE) van maximaal 300 kan de 2N3906 kleine basisstromen versterken om grotere collectorstromen te produceren.Deze functie maakt het een goede keuze voor toepassingen die matige signaalversterking vereisen.

Matige stroomafhandeling

De transistor kan een continue collectorstroom van 200 mA aan.Deze capaciteit stelt het in staat om low-power apparaten te regelen zonder oververhit te raken of extra koelmaatregelen nodig te hebben, op voorwaarde dat de stroom binnen zijn veilige bereik blijft.

Emitter-base spanning

Een emitter-basisspanning (VBE) van 5V betekent dat de 2N3906 circuits met een redelijk spanningsbereik kan beheren, waardoor het geschikt is voor typische toepassingen met een laag spanning zonder complexe aanpassingen te vereisen.

Compact TO-92-pakket

De 2N3906 is beschikbaar in een TO-92-pakket, dat klein en handig is voor gebruik op breadboards en in compacte circuits.Dit maakt het gemakkelijk om te integreren in projecten waar de ruimte beperkt is.

2N3906 Transistor -specificaties

Technische specificaties, functies, kenmerken en componenten met vergelijkbare specificaties van op halfgeleider 2N3906BU.

Type	Parameter
Levenscyclusstatus	Actief (laatst bijgewerkt: 2 dagen geleden)
Factory doorlooptijd	6 weken
Inzetten	Door gat
Montagetype	Door gat
Pakket / kast	TO-226-3, TO-92-3 (TO-226AA)
Aantal pinnen	3
Gewicht	179 mg
Transistorelementmateriaal	SILICIUM
Breakdown-spanning van de collector-emitter	40V
Aantal elementen	1
hfemin	100
Bedrijfstemperatuur	-55 ° C ~ 150 ° C TJ
Verpakking	Bulk
Gepubliceerd	2007
JESD-609 Code	E3
PBFree -code	Ja
Onderdeelstatus	Actief
Vochtgevoeligheidsniveau (MSL)	1 (onbeperkt)
Aantal beëindigingen	3
ECCN -code	EAR99
Eindafwerking	Tin (sn)
Spanning - beoordeelde DC	-40V
Max Power Dissipation	625 MW
Eindpositie	ONDERKANT
Huidige beoordeling	-200MA
Frequentie	250 MHz
Basisonderdeelnummer	2N3906
Elementconfiguratie	Enkel
Power Dissipation	625 MW
Transistortoepassing	Schakel
GAON BANDBIDTH PRODUCT	250 MHz
Polariteit/kanaaltype	PNP
Transistortype	PNP
Collector emitter spanning (VCEO)	40V
Max Collector Stroom	200 mA
DC Current Gain (HFE) (min) @ IC, VCE	100 @ 10MA 1V
VCE verzadiging (max) @ ib, ic	400 mV @ 5MA, 50mA
Overgangsfrequentie	250 MHz
Collector Base Voltage (VCBO)	-40V
Emitter basisspanning (vebo)	-5V
Schakel Time-max in (ton) in	70ns
Hoogte	5,33 mm
Lengte	5,2 mm
Breedte	4,19 mm
Bereik SVHC	Geen SVHC
Stralingsharding	Nee
ROHS -status	ROHS3 -compatibel
Leid gratis	Leid gratis

Circuittoepassingen van 2N3906

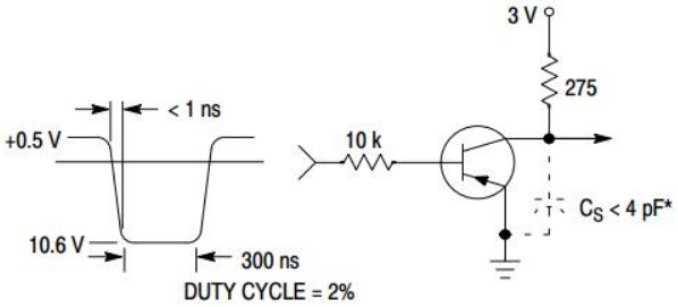

Vertraging en stijgtijd equivalent testcircuit

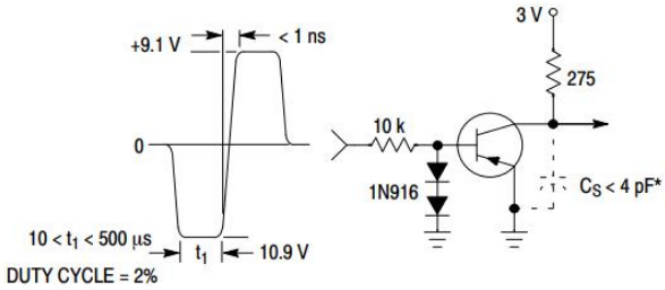

Opslag en herfsttijd equivalent testcircuit

Equivalenten van 2N3906 -transistor

Modelnummer	Fabrikant	Beschrijving
2N3906D26Z	Fairchild Semiconductor Corporation	Small Signal Bipolar Transistor, 0,2a I (C), 40V V (Br) CEO, 1-element, PNP, Silicon, TO-92
2N3906D27Z	Fairchild Semiconductor Corporation	Small Signal Bipolar Transistor, 0,2a I (C), 40V V (Br) CEO, 1-element, PNP, Silicon, TO-92
2n3906rlrmg	Op halfgeleider	Small Signal PNP Bipolar Transistor, TO-92 40 V, 0,2 A, TO-92 (TO-226) 5.33mm MOM HOOGTE, 2000-FNFLD
2n3906rlra	Motorola halfgeleiderproducten	Small Signal Bipolar Transistor, 0,2a I (C), 40V V (Br) CEO, 1-element, PNP, Silicon, TO-92
2N3906AMO	NXP -halfgeleiders	Transistor 200 Ma, 40 V, PNP, SI, Small Signal Transistor, TO-92, BIP General Purpose Small Signal
2n3906rlrpg	Rochester Electronics LLC	200MA, 40V, PNP, SI, Small Signal Transistor, TO-92, Case 29-11, To-226, 3 Pin
2N3906G	Micro -commerciële componenten	Small Signal Bipolar Transistor, 0,2A I (C), 40V V (BR) CEO, 1-element, PNP, Silicon, TO-92, Plastic Pakket-3
2N3906TA	Op halfgeleider	200 mA, 40 V PNP Small Signal Bipolar Junction Transistor, 2000-Fnfld
2n3906stob	ZETEX / DIODES INC	Small Signal Bipolar Transistor, 0,2A I (C), 40V V (BR) CEO, 1-element, PNP, Silicon, TO-92-stijl, E-Line-pakket-3

Alternatieve opties voor 2N3906

• BC157

• BC558

• 2SA1943

• BD140

• S8550

• TIP127

• TIP42

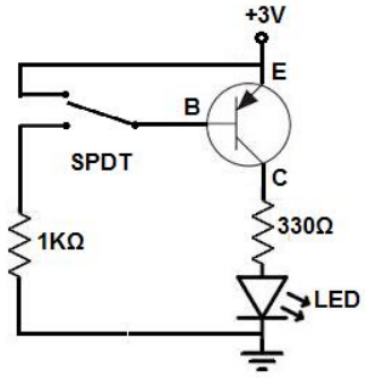

Functionaliteit van 2N3906 in een PNP -circuit

In een eenvoudig PNP -circuit met behulp van de 2N3906 functioneert de transistor doorgaans als een schakelaar of een versterker.Om als een schakelaar te werken, is de emitter verbonden met een positieve spanningsbron, zoals +3V, terwijl een drukknopschakelaar aan de basis wordt geplaatst.Met de knop niet ingedrukt, stroomt er geen stroom naar de basis, waarbij de transistor standaard in een "op" -status wordt gehouden.Met deze configuratie kan de stroom doorlopen naar de collector, waardoor elke verbonden component, zoals een LED, wordt ingeschakeld.

Wanneer de knop wordt ingedrukt, wordt de spanning aan de basis groter dan die bij de emitter, die de stroom tussen de emitter en de collector blokkeert, waardoor elke aangesloten component effectief wordt uitgeschakeld.Deze opstelling toont het kernprincipe van een PNP -transistor: het blijft in een "op" -toestand zolang de basisspanning lager is dan de emitter.Wanneer de basisspanning de emitter overschrijdt, blokkeert deze de stroomstroom, waardoor het circuit "Uit" wordt veranderd.

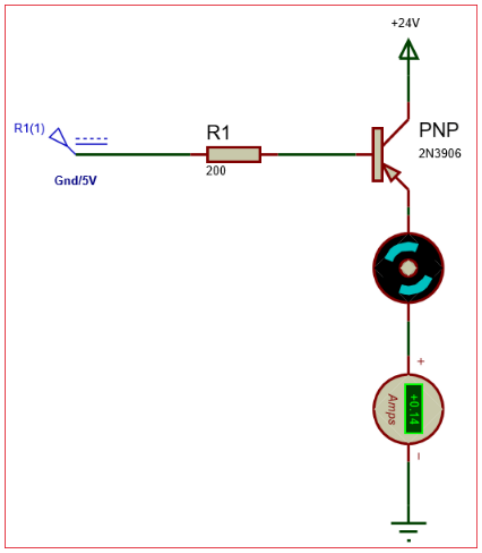

Gebruik van 2N3906 -transistor

De 2N3906 is op grote schaal van toepassing voor het schakelen en versterkingstaken.De structuur maakt het ideaal voor het wisselen van hoogspannings, laagstroombelastingen, vooral wanneer ze binnen de stroomlimiet van 200 mA werken.Het kan worden gebruikt in circuits waar consistente versterking op laag niveau nodig is, hoewel de winstlimiet betekent dat het niet geschikt is voor het versterken van zware dienst.Vanwege de PNP-aard wordt het vaak gekozen wanneer configuraties van omgekeerde polariteit vereist zijn, waardoor het veelzijdig is voor verschillende low-power-toepassingen, waaronder signaalregeling, LED-circuits en laagstroom motorrijders.

Gids voor het bedienen van de 2N3906 als een schakelaar

Het bedienen van de 2N3906 als een schakelaar is eenvoudig.In een standaard PNP -configuratie is de transistor meestal "aan" wanneer de basispen geaard is.Met deze standaard "aan" -status kan stroom van de emitter naar de collector stromen.Om de schakelaar "Uit" te schakelen, wordt een spanningsbron toegepast op de basispen, waardoor de stroom tussen de emitter en de verzamelaar stroomt.Dit ontwerp helpt bij het regelen van kleine belastingen zonder dat een complexe opstelling nodig is.

Om de transistor in de schakelmodus te beschermen, is het gebruikelijk om een ​​weerstand tussen de basis en de regerende ingang te plaatsen, berekend met behulp van de formule RB = VBE / IB.Deze weerstand zorgt ervoor dat de stroom die naar de basispin stroomt binnen veilige limieten blijft, waardoor mogelijke schade aan de transistor wordt voorkomen.Wanneer geconfigureerd met deze weerstand, kan de 2N3906 een reeks low-acturele apparaten, zoals kleine motoren of LED's met een laagstroom, betrouwbaar regelen.

Onderdelen met vergelijkbare specificaties als 2N3906 -transistor

De onderdelen aan de rechterkant hebben specificaties die vergelijkbaar zijn met de op halfgeleider 2N3906BU.

Fabrikant	2N3906BU	2N3906TA	2N3906TFR
Op halfgeleider	Door gat	Door gat	Door gat
Pakket / kast	TO-226-3, TO-92-3	TO-226-3, TO-92-3 (TO-226AA)	TO-226-3, TO-92-3 (TO-226AA)
Collector -emitter B.	40 V	40 V	40 V
Max Collector Curr.	200 ma	200 ma	200 ma
Overgangsfrequentie	250 MHz	250 MHz	250 MHz
Collector Emitter S.	-400 mV	-400 mV	-250 mV
hfe min	100	100	100
Max Power Dissipa.	625 MW	625 MW	625 MW

Toepassingen van 2N3906 Transistor

Schakelen met weinig kracht

De 2N3906 wordt vaak gebruikt voor het schakelen van laagspanningsbelastingen met een lage stroom.Het is ideaal voor circuits waar u een betrouwbare schakelaar nodig hebt die niet veel vermogen trekt, zoals LED -arrays of eenvoudige relaisbesturingselementen.

Signaalversterking

Door de matige winst kan het signalen in low-power audiocircuits en andere kleine versterkingsopstellingen versterken.Hoewel het niet geschikt is voor krachtige versterking, past het goed bij kleinere, consistente signaalverhogingen.

Omvormer en convertercircuits

Het PNP -ontwerp maakt de 2N3906 nuttig in omvormer- en convertercircuits, met name waar de huidige richtingregeling nodig is.Het kan worden ingesteld om van stroom te wisselen en conversiefuncties te ondersteunen in eenvoudige ontwerpen van energiebeheer.

Dubbele LED of lampflitsen

De transistor kan ook worden gebruikt in circuits die zijn ontworpen om LED's of lampen te flashen.Door de stroomstroom te regelen op basis van het ingangssignaal, creëert het een eenvoudig flasher -effect, nuttig in indicatielampen of waarschuwingssignalen.

Darlington Pair -configuraties

Voor toepassingen die een hogere winst nodig hebben, kan de 2N3906 worden gekoppeld aan een andere transistor in een Darlington -configuratie.Deze opstelling versterkt de stroom nog verder, waardoor het mogelijk is om iets grotere ladingen te stimuleren met behoud van goede prestaties.

2N3906 -pakkettypen

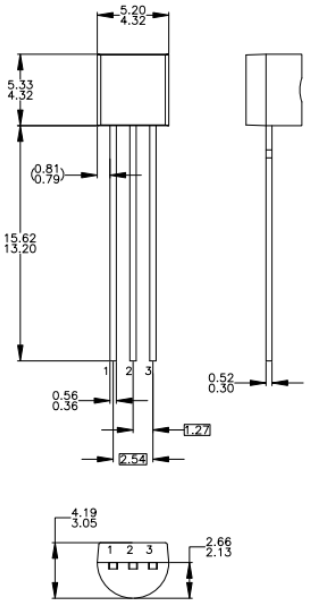

TO-92 (bulk)

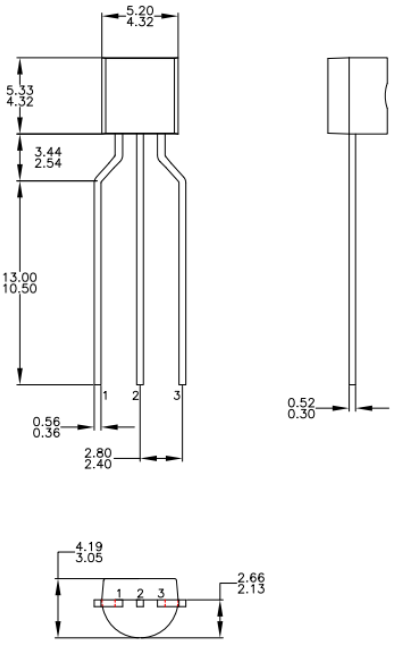

TO-92 (munitie, tape en reel)

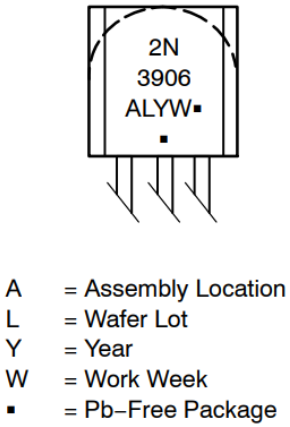

Markeringsdiagram voor 2N3906 Transistor

Over de fabrikant van 2N3906

Op halfgeleider richt een alom gerespecteerde fabrikant zich op het leveren van efficiënte oplossingen voor stroom- en signaalbeheer.Hun producten, inclusief de 2N3906, zijn ontworpen om te voldoen aan de behoeften van een breed scala aan applicaties, van automotive en communicatie tot computer, consumentenelektronica en industriële systemen.Bekend om hun innovatie en toewijding aan kwaliteit, biedt op Semiconductor betrouwbare componenten die door ingenieurs en ontwerpers wereldwijd worden gebruikt om effectieve, duurzame oplossingen te creëren.Hun focus op krachtefficiëntie helpt bij het ondersteunen van milieuvriendelijke en energiebesparende projecten in meerdere industrieën.

Datasheet PDF

2n3906ta Datasheet:

2n3906ta.pdf

2N3906BU Datasheet:

2n3906bu.pdf

2n3906ta Datasheet:

2n3906ta.pdf

2N3906TFR Datasheet:

2n3906tfr.pdf
