Volledige gids voor P-Channel Enhancement MOSFET

Je ziet MOSFET's vaak in circuits worden gebruikt, maar het kan in het begin verwarrend zijn om te begrijpen hoe ze daadwerkelijk werken.Een P-kanaal MOSFET is een van de eenvoudigste manieren om stroom te regelen met behulp van spanning, vooral bij het werken met hoogspanningsleidingen.Terwijl u deze handleiding doorneemt, zult u zien hoe de structuur, de werking en het gedrag ervan op een duidelijke manier samenkomen.Elke sectie verdeelt de zaken in overzichtelijke ideeën, zodat u kunt volgen hoe spanning de stroom beïnvloedt en hoe dit apparaat wordt gebruikt in echte elektronische opstellingen.

Catalogus

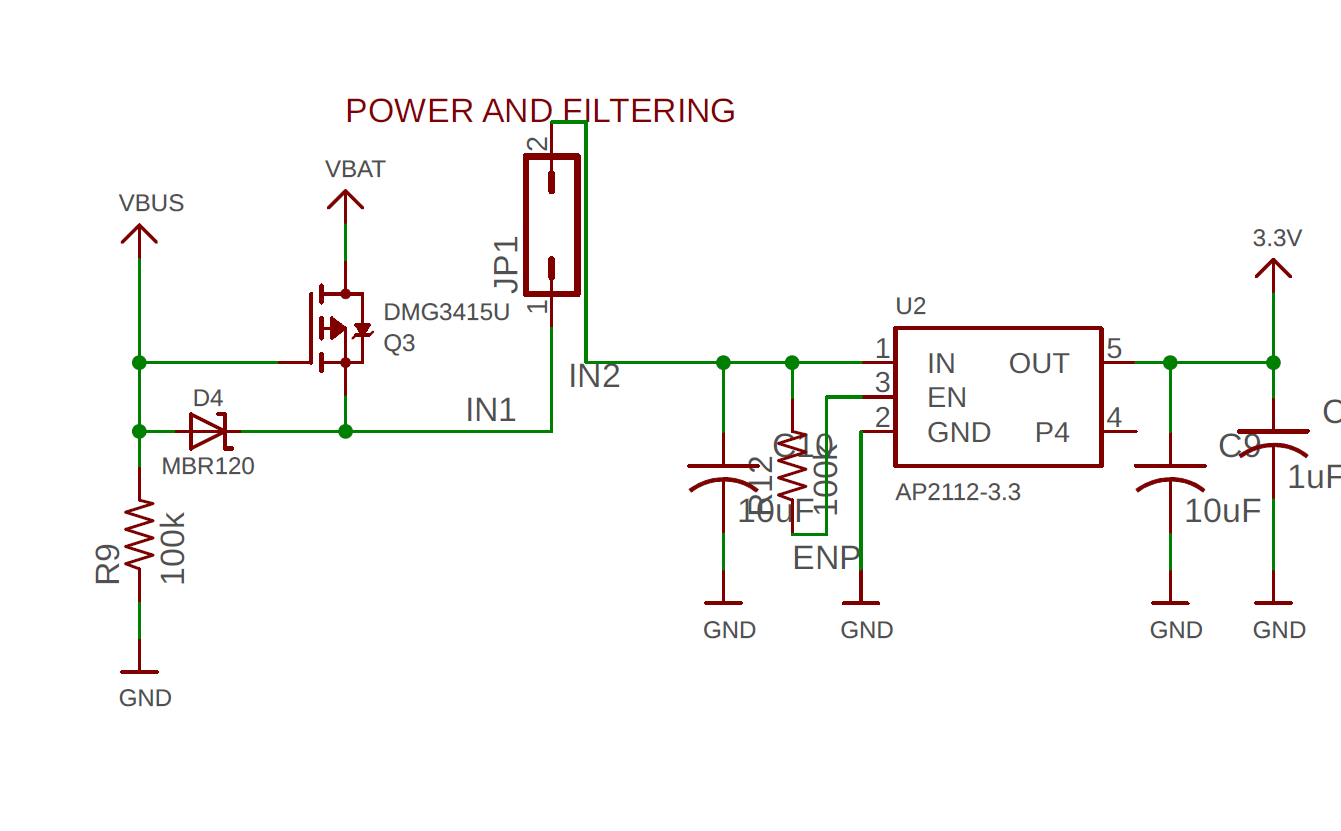

Figuur 1. P-kanaal MOSFET-stroomschakelcircuit

Wat is een P-Channel Enhancement-MOSFET

Een P-kanaalverbeterings-MOSFET is een veldeffecttransistor die de stroom regelt met behulp van een elektrisch veld.Het behoort tot de MOSFET-familie, die veel wordt gebruikt in elektronische circuits voor schakelen en regelen.De term 'verbetering' betekent dat het apparaat standaard uit staat en een externe spanning nodig heeft om te kunnen werken.

Het apparaat wordt ingeschakeld wanneer er een negatieve spanning wordt aangelegd tussen de poort en de bron, uitgedrukt als VGS < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

MOSFET's met P-kanaalverbetering worden vaak gebruikt in circuits die gecontroleerd schakelen vereisen, vooral wanneer het schakelelement aan de positieve kant van een stroombron wordt geplaatst, waardoor een eenvoudige en effectieve controle van de stroomstroom mogelijk is.

P-kanaal MOSFET-structuur en terminals

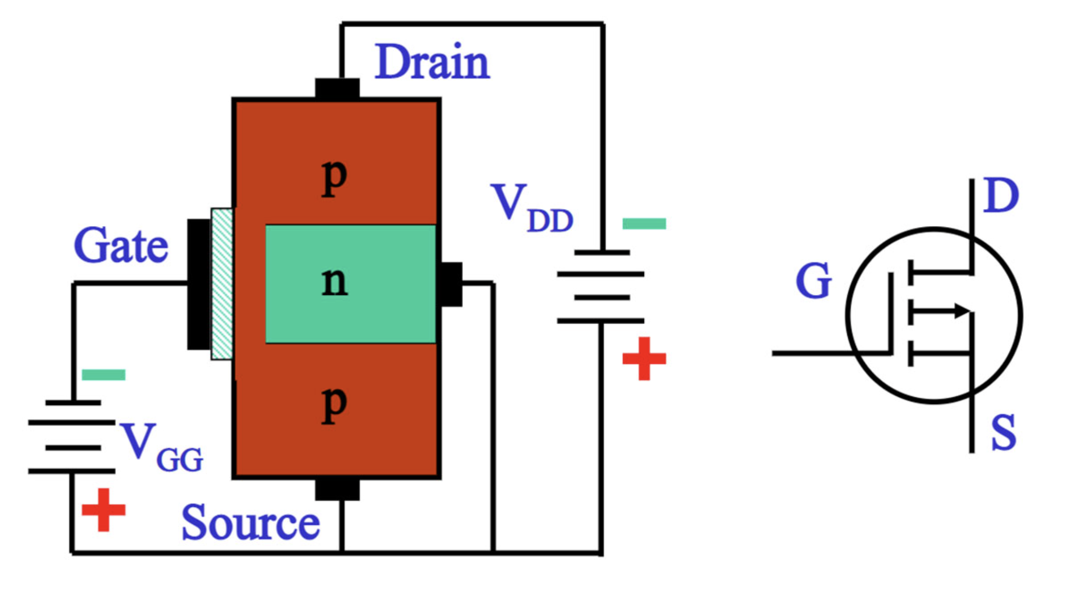

Figuur 2. P-kanaal MOSFET-structuur en symbool

Een P-kanaal MOSFET is gebouwd op een N-type substraat met daarin twee P-type gebieden, die fungeren als source en drain.Deze gebieden zijn aan weerszijden geplaatst en definiëren het gebied waar stroom door het apparaat stroomt.

Boven dit gebied is een dunne laag siliciumdioxide (SiO₂) aangebracht, die als elektrische isolator dient en het halfgeleidermateriaal van de poort scheidt.Hierdoor kan de poort het apparaat beïnvloeden zonder direct elektrisch contact.

De gate-aansluiting bevindt zich boven deze isolatielaag, uitgelijnd tussen de source en drain, en fungeert als controlepunt waar spanning wordt aangelegd.De bron levert de ladingsdragers, terwijl de afvoer dient als terminal waar de stroom naar buiten gaat.

In de meeste praktische ontwerpen is het lichaam of het substraat intern verbonden met de bron, wat de structuur vereenvoudigt tot een apparaat met drie aansluitingen en het gemakkelijker maakt om te gebruiken in standaardcircuits.

Hoe een P-kanaal MOSFET werkt

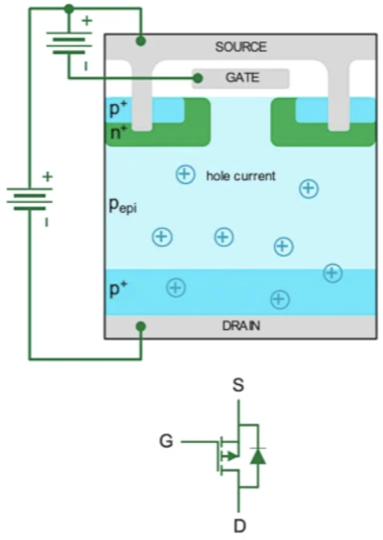

Figuur 3. Werkingsprincipe van P-kanaal MOSFET

De werking van een P-kanaal MOSFET begint wanneer een negatieve spanning wordt aangelegd tussen de poort en de bron, waardoor een elektrisch veld over de isolatielaag ontstaat dat het gebied onder de poort beïnvloedt.Naarmate deze spanning toeneemt, worden gaten naar het gebied onder de poort getrokken, waar ze zich ophopen nabij het oppervlak van het substraat en geleidelijk een geleidend pad vormen tussen de bron en de afvoer.

Zodra dit pad tot stand is gebracht, zorgt het toepassen van een drain-naar-source-spanning ervoor dat er stroom door het kanaal kan stromen, aangedreven door de beweging van gaten van de source naar de drain.Op deze manier regelt de poortspanning de vorming van het pad, terwijl de afvoerspanning de stroom er doorheen stuurt, wat een duidelijk verband laat zien tussen de aangelegde spanning en het gedrag van het apparaat.

Operationele regio's van een P-kanaal MOSFET

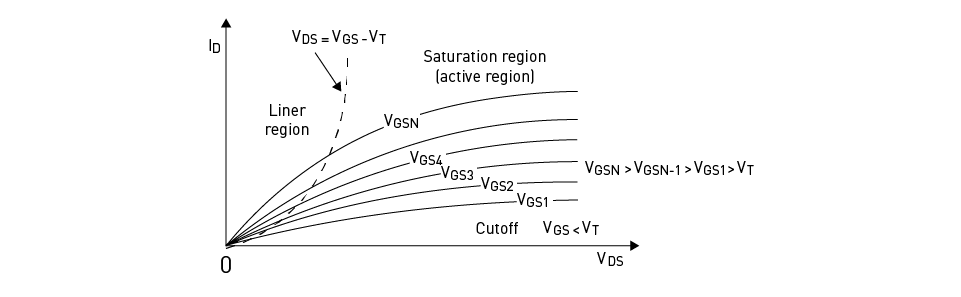

Figuur 4. P-Channel MOSFET-bedrijfsregio's

Afgesneden regio

In het afsnijgebied is de poort-bronspanning niet voldoende negatief om geleiding mogelijk te maken, zodat het apparaat in de uit-stand blijft.Onder deze omstandigheden is er geen effectief pad voor de stroom tussen de bron en de afvoer, en is de afvoerstroom in wezen nul.In de grafiek verschijnt dit gebied langs de horizontale as, waar de stroom verwaarloosbaar blijft.

Lineaire regio

In het lineaire gebied begint de MOSFET te geleiden en neemt de afvoerstroom toe naarmate de afvoer-naar-bronspanning toeneemt.De curven stijgen gestaag in dit gebied, wat aantoont dat stroom direct reageert op veranderingen in spanning.Het apparaat gedraagt ​​zich als een variabele weerstand, waarbij het stroomniveau afhangt van zowel de poortspanning als de aangelegde afvoerspanning.Dit gebied is handig wanneer gecontroleerde stroomvariatie vereist is.

Verzadiging regio

In het verzadigingsgebied beginnen de curven af te vlakken, wat aangeeft dat de drainstroom niet langer significant toeneemt bij verdere veranderingen in de drainspanning.Het apparaat werkt in een stabielere toestand en levert een vrijwel constante stroom voor een gegeven poortspanning.Elke curve vertegenwoordigt een ander poortspanningsniveau, en hogere negatieve poortspanningen resulteren in hogere stroomniveaus in dit gebied.

Afknijpconditie en stroomregeling in MOSFET

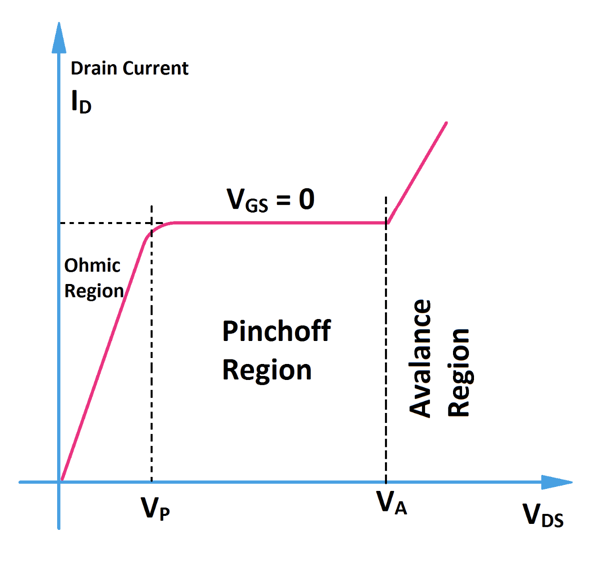

Figuur 5. MOSFET-afknijp- en stroomgedrag

De afknijpconditie doet zich voor wanneer het geleidende kanaal binnen de MOSFET smal wordt nabij de drain-terminal naarmate de drain-naar-source-spanning toeneemt, veroorzaakt door de uitbreiding van het uitputtingsgebied dat de effectieve kanaalbreedte aan dat uiteinde verkleint.

Naarmate deze vernauwing zich ontwikkelt, produceren verdere verhogingen van de afvoerspanning niet langer een significante toename van de stroom, aangezien het beperkte kanaal de extra stroom beperkt, ook al gaat de geleiding door het apparaat door.Dit gedrag komt voor in de karakteristieke curve waar de stroomniveaus na een bepaalde spanning beginnen af ​​te vlakken, wat aangeeft dat de stroom niet langer afhankelijk is van de afvoerspanning.

In deze toestand wordt de drainstroom primair bestuurd door de gate-to-source-spanning (VGS), waarbij het aanpassen van deze spanning de kanaalbreedte verandert en direct het stroomniveau instelt.

V-I Kenmerken van een P-kanaal MOSFET

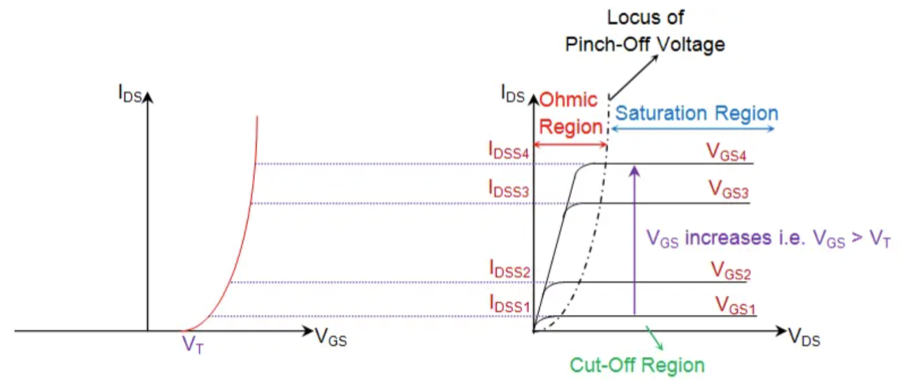

Figuur 6. Kenmerken van P-kanaal MOSFET V-I

De V-I-karakteristieken van een P-kanaal MOSFET laten zien hoe de drainstroom (ID) varieert met de drain-to-source-spanning (VDS) onder verschillende gate-to-source-spanningen (VGS).Deze relaties worden gepresenteerd als een reeks curven, waarbij elke curve een specifiek poortspanningsniveau vertegenwoordigt.

Elke curve komt overeen met een andere VGS, en naarmate de omvang van deze spanning toeneemt, verschuiven de curven naar boven, wat hogere stroomniveaus aangeeft.Dit maakt duidelijk dat de stroom door het apparaat sterk wordt beïnvloed door de aangelegde poortspanning.

Bij lagere VDS-waarden stijgen de curven met een merkbare helling, wat aangeeft dat de stroom toeneemt naarmate de afvoerspanning toeneemt.Naarmate de VDS blijft toenemen, worden de curven geleidelijk vlakker, wat aangeeft dat de stroom minder afhankelijk wordt van verdere veranderingen in de afvoerspanning.

Verschil tussen P-kanaal en N-kanaal MOSFET

Figuur 7. P-kanaal versus N-kanaal MOSFET-circuits

Het verschil tussen P-kanaal- en N-kanaal-MOSFET's wordt voornamelijk bepaald door hun spanningsvereisten, ladingsdragers en prestatiekenmerken, die allemaal van invloed zijn op de manier waarop ze in circuits worden gebruikt.

Een P-kanaal MOSFET wordt ingeschakeld wanneer een negatieve gate-to-source-spanning (VGS) wordt toegepast, terwijl een N-kanaal MOSFET een positieve VGS vereist, en dit verschil in polariteit beïnvloedt hoe elk apparaat wordt aangestuurd en gepositioneerd binnen een circuit, vooral bij het besturen van verschillende kanten van een voeding.

De twee apparaten verschillen ook in het type ladingdragers dat erbij betrokken is.P-kanaal MOSFET's gebruiken gaten, terwijl N-kanaal MOSFET's elektronen gebruiken, en omdat elektronen gemakkelijker door halfgeleidermateriaal bewegen, bieden N-kanaalapparaten over het algemeen een betere geleiding en een snellere respons.

Dit leidt tot prestatieverschillen, waarbij N-kanaal MOSFET's doorgaans een lagere weerstand en een hoger rendement bieden, waardoor ze geschikt zijn voor toepassingen met hoge snelheid en hoge stroomsterkte, terwijl P-kanaal MOSFET's vaak de voorkeur hebben voor high-side-switching, waarbij controle van de positieve voedingslijn vereist is, ook al zijn hun prestaties over het algemeen lager.

Toepassingen van P-kanaal MOSFET

Een P-kanaal MOSFET wordt vaak gebruikt in circuits waar een eenvoudige en betrouwbare stroomregeling vereist is, vooral aan de positieve kant van een voeding.De mogelijkheid om in te schakelen met een negatieve poortspanning maakt hem geschikt voor configuraties waarbij directe controle van de toevoerleiding nodig is.

Een veel voorkomende toepassing is high-side-switching, waarbij de MOSFET tussen de stroombron en de belasting wordt geplaatst.In deze opstelling kan het circuit de stroom aansluiten of loskoppelen zonder het aardpad te onderbreken, wat bijdraagt ​​aan een stabiele werking in veel systemen.

Het wordt ook gebruikt in stroomregelcircuits, waar het de stroom naar componenten zoals sensoren, microcontrollers of kleine elektronische modules regelt.Dit maakt het nuttig in apparaten op batterijen, waar gecontroleerde stroomafgifte helpt het energieverbruik te beheren.

Bovendien worden P-kanaal MOSFET's vaak aangetroffen in belastingschakel- en beveiligingscircuits, waar ze ongewenste stroomstromen helpen voorkomen of selectieve controle van verschillende delen van een systeem mogelijk maken.Deze toepassingen zijn afhankelijk van het vermogen van het apparaat om eenvoudig en effectief schakelen mogelijk te maken met minimale besturingscomplexiteit.

Voordelen en beperkingen van P-kanaal MOSFET

Voordelen	Beperkingen
Eenvoudig schakelen aan de hoge kant	Hogere aan-weerstand vergeleken met N-kanaal
Gemakkelijkere poortaandrijving in sommige circuits	Lager stroomvermogen
Werkt goed met positieve aanbodcontrole	Lagere schakelsnelheid
Minimale poortstroom vereist	Lagere efficiëntie bij toepassingen met hoog vermogen
Geschikt voor laagspanningssystemen	Hoger vermogensverlies door weerstand
Eenvoudige implementatie van circuitontwerp	Groter apparaatformaat voor dezelfde prestaties
Geen behoefte aan complexe driver in basisconfiguraties	Meer warmteontwikkeling onder belasting
Goed voor het schakelen en beschermen van belastingen	Minder geschikt voor hoogfrequent bedrijf
Compatibel met apparaten op batterijen	Beperkte prestaties in ontwerpen met hoge stroomsterkte
Stabiele werking in basisregelcircuits	Over het algemeen hogere kosten voor gelijkwaardige prestaties

Conclusie

Een P-kanaal MOSFET biedt u een eenvoudige manier om de stroom te regelen met behulp van spanning, waardoor deze bruikbaar is in veel basiscircuits.Je kunt zien hoe de structuur de werking ondersteunt, en hoe spanning de stroom rechtstreeks beïnvloedt.Naarmate u door de werkingsgebieden en kenmerken ervan beweegt, wordt het gedrag gemakkelijker te begrijpen.De vergelijking met N-kanaalapparaten helpt ook om duidelijk te maken wanneer elk type moet worden gebruikt.In echte circuits wordt er vaak voor gekozen voor high-side-schakelingen en eenvoudige besturingstaken.Hoewel het enkele beperkingen heeft, werkt het nog steeds goed in veel praktische opstellingen.Als u deze basisbeginselen begrijpt, kunt u deze met meer vertrouwen gebruiken in uw ontwerpen.
