Code Segment (CS) Register in CPU -geheugensegmentatie: een complete gids

De CPU voert programma's uit door toegang te krijgen tot instructies die zijn opgeslagen in het geheugen en een belangrijk onderdeel van dit proces is het Code Segment (CS) -register.Het CS -register is nodig in CPU's die een gesegmenteerd geheugenmodel gebruiken, vooral in oudere systemen zoals de X86 -architectuur.Dit artikel legt uit hoe het CS -register werkt met de Instruction Pointer (IP) om het geheugen te beheren en waarom het begrijpen van geheugensegmentatie vandaag nog steeds belangrijk is.

Catalogus

Wat is het Code Segment (CS) -register?

Het codesegment (CS) is een gespecialiseerd register in de CPU dat het startadres (of basisadres) van het codenegment in het geheugen bevat.Het codenegment is een speciaal geheugengebied dat de uitvoerbare code van een programma bevat.Het CS -register wijst daarom op de locatie in het geheugen waar de instructies voor een programma worden opgeslagen, waardoor de CPU die instructies kan ophalen en uitvoeren.De rol van het CS -register wordt duidelijker wanneer we de relatie met een ander belangrijk register beschouwen: de instructiewijzer (IP).Terwijl het CS -register het startadres van het codenegment bevat, houdt het IP -register het offset -adres bij van de volgende instructie die in dat segment moet worden uitgevoerd.Samen vormen de CS- en IP -registers een logisch adres waarmee de CPU de exacte locatie van de volgende instructie in het geheugen kan vaststellen.Bijvoorbeeld:

CS = basisadres van codesegment

IP = offset -adres van de volgende instructie

Indien gecombineerd, berekent de CPU het fysieke adres als CS: IP Om de volgende instructie te vinden en uit te voeren.

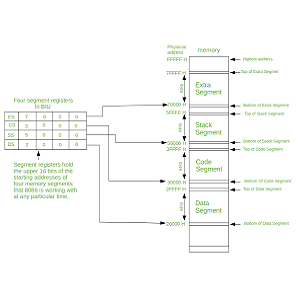

Het gesegmenteerde geheugenmodel

Om te begrijpen waarom het CS -register bestaat, is het nodig om het gesegmenteerde geheugenmodel te begrijpen, dat vaak werd gebruikt in oudere architecturen zoals X86 -processors.In dit model is geheugen verdeeld in segmenten, die elk een ander doel dienen:

• Codesegment (CS): slaat uitvoerbare code op.

• Gegevenssegment (DS): slaat variabelen en gegevens op die door het programma worden gebruikt.

• Stack -segment (SS): beheert functieaanroepen, lokale variabelen en controlestroom.

• Extra segment (ES): gebruikt voor aanvullende gegevensopslag.

Het gesegmenteerde geheugenmodel is ontworpen om een ​​gestructureerde benadering van geheugenbeheer te bieden, waardoor het geheugen gemakkelijker is om geheugen te verdelen in verschillende regio's voor code, gegevens en de stapel.Met deze aanpak kon CPU's geheugen efficiënter beheren en bood betere geheugenbescherming door verschillende soorten gegevens in afzonderlijke segmenten te bewaren.In vroege computersystemen had de CPU slechts toegang tot een beperkte hoeveelheid geheugen tegelijk.Met het gesegmenteerde geheugenmodel konden programmeurs werken met grotere hoeveelheden geheugen door het in kleinere, beter beheersbare secties te splitsen.Dit ontwerp hielp ook bij het verminderen van de grootte van de adressen, omdat de segmentregisters de basisadressen kunnen bevatten, terwijl offsets (zoals de IP) kleinere waarden zouden zijn die aan de basis zijn toegevoegd.Hoewel moderne processors vaak een plat geheugenmodel gebruiken, waarbij al het geheugen wordt behandeld als een enkele continue ruimte, beïnvloeden de segmenteringsprincipes van vandaag nog steeds CPU -ontwerp.Sommige moderne systemen blijven zelfs segmentatie gebruiken voor specifieke doeleinden zoals geheugenbescherming en virtualisatie.

De relatie tussen de CS- en IP -registers

In de centrale verwerkingseenheid van een computer (CPU) van een computer is de relatie tussen het CS (codesegment) -register en het IP -register (instructieaanwijzer) belangrijk voor het proces van het ophalen en uitvoeren van instructies.Samen bepalen deze twee registers de locatie van de volgende instructie in het geheugen en zorgen ervoor dat de CPU precies weet wat hij moet uitvoeren bij elke stap van de stroom van een programma.

Het CS -register bevat het startadres van een specifiek segment in geheugen waar de uitvoerbare code zich bevindt.Deze op segment gebaseerde adressering is vereist in gesegmenteerde geheugenarchitecturen, waardoor de CPU geheugen kan verdelen in logische secties voor verschillende soorten gegevens, zoals code-, stapel- en gegevenssegmenten.Aan de andere kant fungeert het IP -register als een aanwijzer die de volgende instructie bijhoudt om uit te voeren binnen het huidige codenegment.Het IP -register bevat een offsetwaarde, wat aangeeft hoe ver van het startpunt van het codesegment de volgende instructie bevindt.

In de praktijk werkt deze relatie als volgt: de CPU leest eerst het adres dat is opgeslagen in het CS -register om het startpunt van het codenegment in het geheugen te identificeren.Vervolgens gebruikt het de waarde die is opgeslagen in het IP -register om de exacte locatie van de volgende instructie te berekenen door de IP -offset toe te voegen aan het basisadres dat door het CS -register wordt geleverd.De combinatie van deze twee waarden, basisadres van het CS -register en de offset van het IP -register, levert het fysieke geheugenadres op waarbij de volgende instructie wordt opgeslagen.

Zodra het fysieke adres is berekend, haalt de CPU de instructie uit het geheugen op, decodeert het en voert het uit.Na uitvoering wordt het IP -register bijgewerkt om de volgende instructie in volgorde te wijzen en het proces herhaalt zich.Deze continue cyclus van het ophalen, decoderen en uitvoeren van instructies is het kernmechanisme waarmee de CPU programma's uitvoert.De CS- en IP -registers werken samen om ervoor te zorgen dat de CPU precies weet waar hij in het geheugen moet kijken om de volgende instructie te vinden om uit te voeren.Deze relatie is goed voor het handhaven van de juiste uitvoeringsstroom van programma's, met name in systemen met gesegmenteerde geheugenarchitecturen.

Waarom is het CS -register van belang in programmeren?

Het CS-register is geweldig in programmering op laag niveau en systeemontwikkeling, vooral in omgevingen die afhankelijk zijn van gesegmenteerde geheugenmodellen.Het definieert de grenzen van het codesegment, waarbij uitvoerbare instructies worden opgeslagen, en helpt ervoor te zorgen dat programma's worden uitgevoerd in hun toegewezen geheugenruimte.Het correct beheren van deze segmentgrenzen is nodig om fouten te voorkomen en systeemstabiliteit te behouden.Een veel voorkomend probleem met slecht segmentbeheer is toegangsovertredingen.Deze doen zich voor wanneer een programma probeert geheugen buiten het aangewezen codesegment te taccess, wat leidt tot crashes of onverwacht gedrag.Als het programma bijvoorbeeld de grootte van het codenegment overschrijdt, kan het het aangrenzende geheugen overschrijven, wat resulteert in gecorrumpeerde gegevens of onregelmatige prestaties.

Een ander risico is onvoorspelbaar programmagedrag als gevolg van onjuist gebruik van het CS -register.Wanneer de CPU instructies uitvoert uit onbedoelde geheugengebieden, kan het systeem zich onvoorspelbaar gedragen of volledig crashen.Dit was een frequent probleem in oudere systemen die gesegmenteerd geheugen gebruikten, zoals vroege X86 -architecturen, waarbij programmeurs registers zoals CS, DS (datasegment) en SS (stack -segment) zorgvuldig moesten beheren.Hoewel moderne systemen vaak platte geheugenmodellen gebruiken, blijft het begrijpen van het CS -register belangrijk voor u die werkt in ingebedde systemen, het ontwerp van het besturingssysteem of andere velden die directe geheugencontrole vereisen.Op deze gebieden zorgt effectief beheer van geheugengrenzen voor systeembetrouwbaarheid, voorkomt gegevenscorruptie en vermijdt het moeilijk om moeilijk te diagnosticeren bugs te maken.Voor programmeurs op laag niveau is het beheersen van het CS-register een belangrijk onderdeel van het bouwen van stabiele, efficiënte software.
