Cathode Ray Oscilloscope (CRO): werken, typen en toepassingen

Deze gids legt uit wat een kathode -straal oscilloscoop (CRO) is en hoe het je helpt elektrische signalen te zien terwijl ze in de loop van de tijd veranderen.Het laat zien hoe een CRO aan de binnenkant werkt.U leert hoe de CRO onzichtbare signalen verandert in zichtbare golfvormen die over het scherm bewegen.De gids vertelt ook over de verschillende manieren waarop een CRO kan worden gebruikt, de modi waarin hij kan werken, de beschikbare typen en hoe CRO's in verschillende toepassingen worden gebruikt.

Catalogus

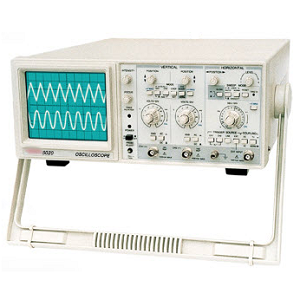

Wat is een CRO?

A Kathode straal oscilloscoop, of Cro, is een elektronisch hulpmiddel waarmee u elektrische signalen kunt bekijken terwijl deze in de loop van de tijd veranderen.Het toont deze veranderingen als een bewegende lijn of curve op een scherm, waardoor onzichtbare spanningsvariaties gemakkelijk te bestuderen zijn.CRO's worden gebruikt om eigenschappen zoals signaalsterkte, frequentie, faseverschuiving en ruis te analyseren.Het scherm toont tijd langs de horizontale as en spanning langs de verticale as.Wanneer een spanningssignaal wordt toegepast, weerspiegelt de resulterende golfvorm hoe dat signaal zich van moment tot moment gedraagt.Dit helpt fouten te detecteren, de timing tussen delen van een circuit te analyseren of te verifiëren of een ontwerp correct functioneert.

Omdat CRO's snel kunnen reageren en zelfs snelle veranderingen in signalen kunnen weergeven, zijn ze nuttig bij taken zoals het afstemmen van radiocircuits, het inspecteren van voedingen en het analyseren van snelle pulsen.U kunt de gevoeligheid en timingregeling aanpassen om in te zoomen op specifieke delen van een signaal of om langere golfvormen op het scherm te passen.De snelheid, eenvoud en nauwkeurigheid van het apparaat houden het al tientallen jaren relevant in laboratoria, klaslokalen en reparatiewerkplaatsen.

Cro -blokdiagram

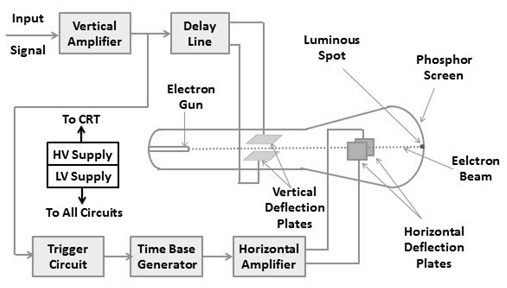

Figuur 2. Cro -blokdiagram

Dit diagram laat zien hoe een kathode -straal oscilloscoop (CRO) werkt en wat erin zit.Ten eerste, de ingangssignaal gaat in de verticale versterker, wat het signaal sterker maakt zodat het duidelijk kan worden getoond.Dan gaat het door een vertragingslijn.Deze vertraging geeft de CRO voldoende tijd om de straal over het scherm te bewegen voordat het signaal verschijnt, zodat u het begin van de golfvorm kunt zien.Een elektronenpistool, aangedreven door zowel hoge als lage spanning, creëert en richt een straal elektronen.Deze balk reist door een vacuümbuis en raakt het scherm, die gloeit waar de balk hem raakt.

De verticale afbuigplaten Verplaats de balk op en neer, afhankelijk van de spanning van het signaal.Tegelijkertijd, de horizontale afbuigplaten Verplaats de balk van links naar rechts in de loop van de tijd.Dit creëert de golfvorm op het scherm.De triggercircuit Zorgt ervoor dat de bundelbeweging elke keer op hetzelfde punt in het signaal begint, zodat het beeld stabiel blijft.De Time Base Generator creëert een stijgende spanning die de balk horizontaal en de horizontale versterker Versterkt deze spanning voor de afbuigplaten.

Constructie van CRO

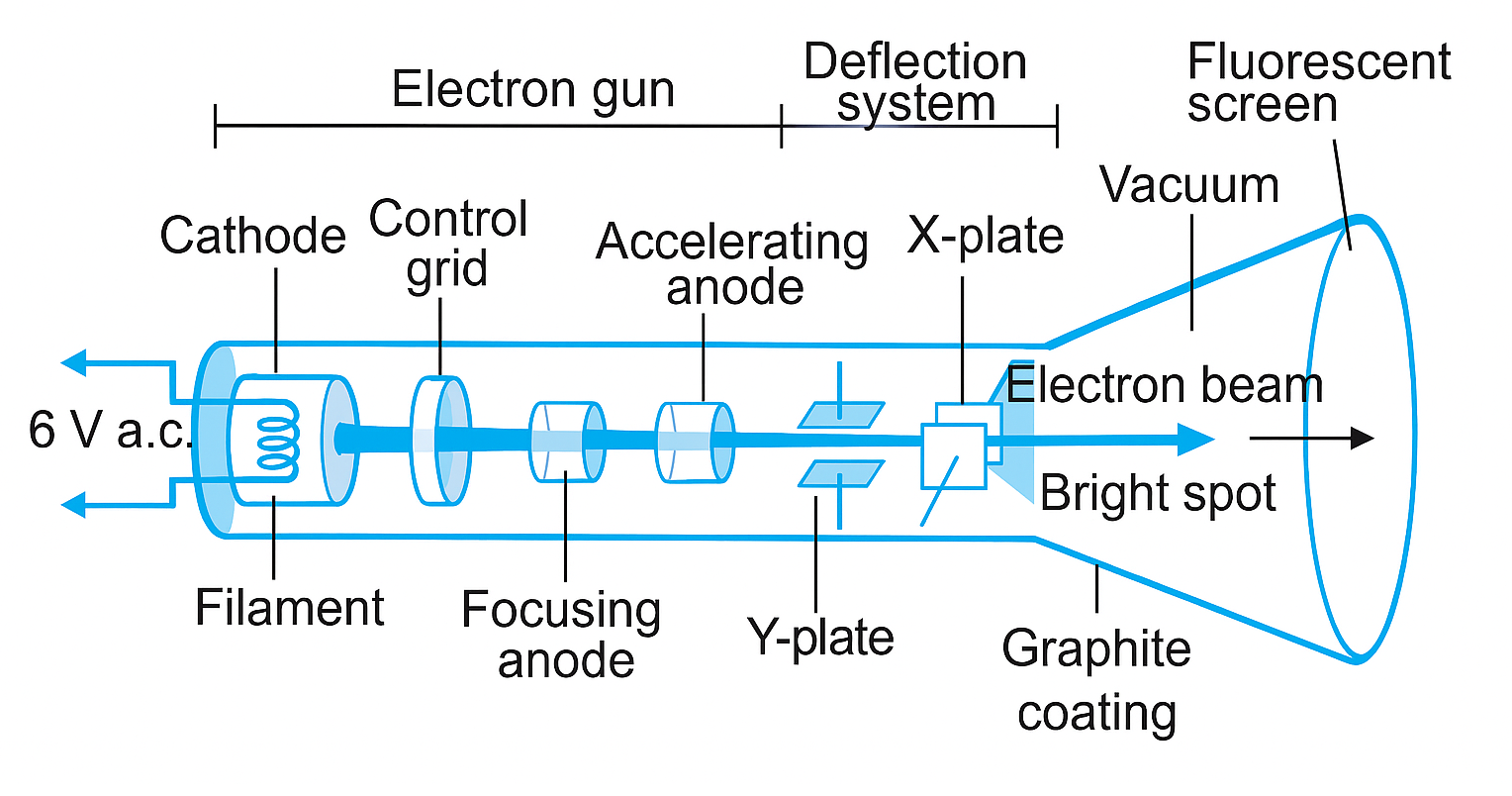

Figuur 3. Constructie van de CRO

Het belangrijkste deel van de CRO is de kathodestraalbuis (CRT), die een elektronenstraal creëert en regelt om het signaal te tekenen.Laten we eens kijken naar de verschillende delen die dit laten werken.

Cathode Ray Tube (CRT)

De kathodestraalbuis is het belangrijkste deel van de CRO.Het doet twee hoofdtaken: het verwerkt het signaal en toont het op een scherm.Binnen de CRT is er geen lucht (het is een vacuüm), waardoor de elektronen vrij kunnen bewegen.Een elektronenpistool Aan de ene kant creëert een dunne elektronenstraal.Deze straal reist door de buis en raakt een scherm aan de andere kant.Waar de balk toeslaat, het scherm licht op.Er zijn metalen platen Binnen die beweeg de balk omhoog, naar beneden, links of rechts.Hierdoor kan de CRO golfvormen op het scherm trekken.De CRT is zorgvuldig gebouwd, zodat de vormen die u op het scherm ziet, het echte signaal overeenkomen, zonder vervorming.

Elektronenpistool

Het elektronenpistool creëert en regelt de elektronenstraal.Het heeft verschillende delen.A gloeidraad (zoals in een gloeilamp) wordt heet wanneer een kleine elektrische stroom erdoorheen gaat.Dit verwarmt de kathode, die vervolgens kleine deeltjes vrijgeeft elektronen.A controlelaster zit naast de kathode.Het regelt hoeveel elektronen er doorheen zijn toegestaan, wat verandert hoe helder de balk is.Vervolgens versnellen de focusserende en versnellende anodes de elektronen en trekken ze in een strakke balk.Al deze onderdelen moeten zorgvuldig worden aangepast.Zelfs kleine veranderingen in spanning kunnen de vorm of duidelijkheid van het beeld op het scherm beïnvloeden.

Afbuigplaten

In de CRT zijn er twee paar metalen platen.De Y-platen beweeg de balk op en neer.Ze reageren op het ingangssignaal (het ding dat u meet).De X-platen beweeg de balk zij aan de zijde.Ze krijgen meestal een gestaag timingsignaal.Terwijl de straal beweegt, volgt deze de vorm van het signaal op het scherm.Vanwege deze opstelling kunt u zien hoe het signaal in de loop van de tijd verandert.De platen zijn ontworpen om gelijkmatig te reageren, dus het display blijft nauwkeurig.

Fluorescerend scherm

Aan het einde van de buis bevindt zich een scherm bedekt met fosfor, een materiaal dat gloeit wanneer ze worden geraakt door elektronen.Deze gloed is wat je ziet als een spoor of een lichtpuntje op het scherm.Het scherm kan groen of blauw gloeien, afhankelijk van het gebruikte type fosfor.Het is enigszins gebogen om beeldvervorming te verminderen en het gemakkelijker te zien vanuit verschillende hoeken.De sterkte van de straal en het type coating beïnvloeden hoe helder en scherp het beeld eruit ziet.

Glazen envelop

Alle CRT -onderdelen zijn ingesloten in een sterke glazen schaal.Dit houdt lucht buiten en handhaaft het vacuüm, dat nodig is voor de elektronen om te reizen zonder interferentie.De binnenwanden zijn bedekt met een dunne laag geleidende coating (zoals grafiet) die helpt ongebruikte elektronen veilig weg te leiden en de balk stabiel houdt.Als dit vacuümafdichting breekt, werkt de CRT niet goed en kan het niet worden opgelost.

Hoe werkt de CRO?

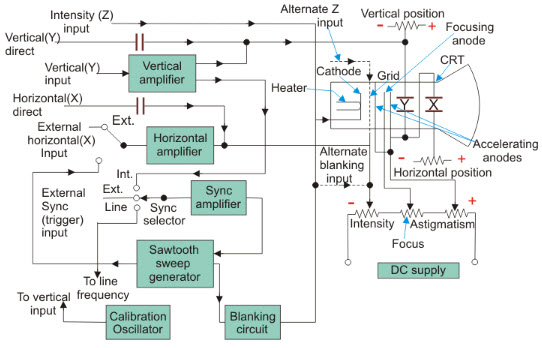

Figuur 4. Werk van Cro

De werking van een kathodestraal oscilloscoop draait om het genereren en regelen van een elektronenstraal om elektrische signalen visueel weer te geven.In de CRT (kathodestraalbuis), een verwarmde kathode Zendt elektronen, die vervolgens worden versneld door anodes te versnellen en met behulp van een smalle balk te versnellen Focuselementen.Deze balk is gericht op een fosforcoat scherm, waar hij een zichtbare plek creëert wanneer hij toeslaat.De verticale beweging van deze balk wordt bestuurd door de verticale afbuigplaten, die het ingangssignaal ontvangen via het verticale versterker.

Naarmate het signaal varieert, verandert de spanning op deze platen, waardoor de straal dienovereenkomstig op en neer afbuigt.Tegelijkertijd, de horizontale afbuigplaten worden aangedreven door een spanningshelling van de Sawtooth Sweep Generator, die wordt versterkt door de horizontale versterker, waardoor de balk van links naar rechts met een constante snelheid van links gaat.Dit creëert een tijdsbasis, waardoor de CRO kan worden weergegeven hoe het ingangssignaal in de loop van de tijd verandert.A synchronisatie versterker Zorgt ervoor dat de sweep begint op een consistent punt in elke signaalcyclus en stabiliseert de golfvorm op het scherm.Extra circuits zoals de blanco circuit Voorkom ongewenste sporen tijdens de retourvweeg.In totaal kan deze opstelling de CRO elektrische signalen omzetten in een visuele golfvorm voor analyse.

Cro -werkingsmodi

Een kathodestraal oscilloscoop (CRO) kan in verschillende modi werken om te helpen met verschillende soorten signaalmetingen.Elke modus heeft een speciaal gebruik, afhankelijk van wat u wilt zien of meten.

• Y-T-modus (spanning versus tijd)

Dit is de meest gebruikte modus op een CRO.Het laat zien hoe de spanning van een signaal in de loop van de tijd verandert.De verticale lijn (y-as) toont spanning en de horizontale lijn (x-as) toont tijd.Het is handig om dingen zoals geluidsgolven, elektronische pulsen of een signaal te bekijken dat met de tijd verandert.

• X-Y-modus

In deze modus trekt de CRO het ene signaal tegen het andere.In plaats van tijd op de x-as, gebruikt het een ander spanningssignaal.Dit is handig om twee signalen tegelijkertijd te vergelijken.Als bijvoorbeeld twee signalen niet synchroon lopen (of uit fase), laat deze modus dat duidelijk zien.Het kan ook interessante vormen creëren die Lissajous -patronen worden genoemd, die u helpen de relatie tussen de twee signalen te bestuderen.

• Dual-trace modus

Met deze modus zie je twee golfvormen op het scherm tegelijkertijd.Dit is handig als u signalen wilt vergelijken, zoals de invoer en uitvoer van een circuit.De CRO doet dit door snel tussen twee kanalen te schakelen (zo snel lijkt het erop dat beide altijd aan zijn) of door twee afzonderlijke elektronenstralen te gebruiken (in CRO's met dubbele bundel).Op deze manier kunt u controleren hoe twee delen van een systeem zich in één keer gedragen.

• Sweep -modus

Sweep-modus verwijst naar hoe de CRO de links-naar-rechts beweging van het display regelt, dat is de tijdsbasis.De sweep beweegt de straal stabiel over het scherm, zodat u kunt zien hoe een signaal in de loop van de tijd verandert.U kunt de sweepsnelheid aanpassen om in of uit te zoomen op een signaal.Je kunt ook een trigger instellen, zodat de golf elke keer op hetzelfde punt begint, waardoor je een stabiel, helder beeld krijgt in plaats van een springen of drijven.

Soorten Cro

Verschillende soorten CRO's bestaan ​​om aan verschillende technische vereisten te voldoen:

Analoge CRO

Een analoge kathodestraal oscilloscoop (CRO) is het traditionele type oscilloscoop dat analoge elektronische componenten gebruikt om golfvormen weer te geven.Wanneer een signaal wordt toegepast, wordt het zonder enige vertraging direct op het scherm weergegeven.Dit maakt de analoge CRO zeer snel en ideaal voor het observeren van signalen die continu en snel veranderen, zoals die in audio- of radiocircuits.De golfvormen worden weergegeven als gladde, continue lijnen.Een belangrijke beperking van analoge CRO's is echter dat ze de golfvormen niet kunnen opslaan of opslaan.Zodra een signaal verdwijnt, is het van het scherm verdwenen en kan het niet worden beoordeeld.Daarom zijn analoge CRO's niet geschikt voor het vastleggen van zeldzame of kortstondige signalen die snel plaatsvinden en niet herhalen.

Digital Storage Oscilloscoop (DSO)

Een digitale opslagoscilloscoop, vaak een DSO genoemd, is een modern type CRO dat analoge signalen omzet in digitale gegevens met behulp van een speciale component genaamd een analoog-naar-digitale converter.Zodra het signaal in digitale vorm is, kan de DSO het in het geheugen opslaan, op het scherm weergeven en het signaal voor gedetailleerde analyse kunnen pauzeren, opnieuw afspelen of inzoomen.Deze functie maakt de DSO nuttig voor het vastleggen van korte, zeldzame of eenmalige signaalgebeurtenissen die een analoge CRO zou missen.DSO's worden meestal ook geleverd met geavanceerde functies zoals automatische metingen, cursors voor precieze metingen en opties om verbinding te maken met computers of USB -schijven voor het opslaan van gegevens.Vanwege hun opslag- en analysemogelijkheden worden DSO's veel gebruikt in zowel onderwijs als in de industrie voor een breed scala aan toepassingen.

Gemengde signaal oscilloscoop (MSO)

Een gemengde signaal -oscilloscoop, of MSO, is een type digitale oscilloscoop die tegelijkertijd zowel analoge als digitale signalen aankan.Het combineert de kenmerken van een digitale opslagoscilloscoop met extra kanalen die zijn ontworpen om digitale signalen te lezen, die meestal in de vorm van binaire waarden zijn, 1 of 0, 1 of 0. Dit maakt MSO's zeer nuttig voor het analyseren van systemen die beide soorten signalen bevatten, zoals microcontrollers, digitale logische circuits en FPGAS.Met een MSO kunt u analoge golfvormen bekijken naast digitale signalen op hetzelfde scherm, waardoor het gemakkelijker is om te zien hoe verschillende delen van een systeem op elkaar inwerken.U kunt bijvoorbeeld controleren wanneer een digitaal besturingssignaal wordt ingeschakeld en observeren hoe het analoge deel van het circuit reageert.Dit maakt de MSO een krachtig hulpmiddel voor het werken met moderne elektronische systemen die analoge en digitale technologie combineren.

Voor- en nadelen van CRO

Voordelen	Nadelen
Realtime golfvormdisplay	Omvangrijk ontwerp vanwege CRT, waardoor ze groot en zwaar worden
Hoge bandbreedte maakt nauwkeurige tracking van snelle signalen mogelijk	Geen ingebouwde opslag of automatisering, handmatige interpretatie vereist
Biedt precieze metingen van amplitude, tijd en frequentie	Steilere leercurve, vereist inzicht in verschillende controles
Ondersteunt dual-trace en multi-channel weergave	Hoge interne spanningen vormen vooral veiligheidsrisico's Tijdens hoogspanningstests
Duurzame constructie, vooral CRT -versies kunnen duren tientallen jaren	Onderhoud en reparaties zijn complex vanwege vacuümbuis componenten

Toepassingen

Hier zijn enkele veel voorkomende manieren waarop ze worden gebruikt:

•Uitzending

CRO's zijn erg handig in radio- en tv -uitzending.Ze helpen de sterkte en kwaliteit van signalen in AM en FM -radio te controleren, evenals in videosystemen.Door naar de golfvormen op het scherm te kijken, kunnen ze ervoor zorgen dat de signalen duidelijk zijn en goed werken.Als er iets mis is, kan de CRO het probleem snel vinden en oplossen.

• Power Electronics

In Power Electronics helpen CRO's te bestuderen hoe circuits zich gedragen bij het in- en uitschakelen, of wanneer de kracht plotseling verandert.Deze plotselinge veranderingen worden "transiënten" genoemd.CRO's kunnen laten zien hoe snel of langzaam een ​​schakelaar werkt en of besturingssystemen op de juiste manier werken.Dit is erg belangrijk bij het ontwerpen van systemen zoals omvormers of voedingen.

• Wetenschappelijk onderzoek

In Science Labs worden CRO's gebruikt tijdens experimenten om naar elektrische signalen te kijken.Ze kunnen bijvoorbeeld worden gebruikt om te controleren hoe golven zich in circuits gedragen, of om dingen als magnetische of geluidsgolven te bestuderen.Dit helpt te begrijpen hoe verschillende systemen onder verschillende omstandigheden reageren.De CRO maakt onzichtbare signalen gemakkelijk te zien en te bestuderen.

• Automotive en avionica

CRO's helpen ook in voertuigen en vliegtuigen.Velen gebruiken ze om te kijken naar signalen van sensoren, ontstekingssystemen of besturingseenheden.Als een automotor- of vliegtuigsysteem niet correct werkt, kan de CRO aantonen waar het signaal afbreekt.Dit maakt het gemakkelijker om snel en veilig problemen te vinden en op te lossen.

• Medische hulpmiddelen

Velen gebruiken CRO's in medische machines zoals ECG's (die hartslag tonen) en EMG's (die spieractiviteit vertonen).De CRO toont de patronen van elektrische signalen in het lichaam, helpen bij de diagnose en ervoor zorgen dat de machines goed werken.Dit is erg belangrijk voor patiëntenzorg en veiligheid.

Conclusie

De CRO is een nuttig hulpmiddel waarmee u kunt zien hoe elektrische signalen in de loop van de tijd veranderen door golfvormen op een scherm te tekenen.Het gebruikt een elektronenstraal en speciale platen in een vacuümbuis om het signaal zichtbaar te maken.Elk deel van de CRO, van de versterker tot de trigger en het scherm, werkt samen om het signaal duidelijk te laten zien.Met verschillende modi kunt u signalen op verschillende manieren bekijken en u kunt kiezen tussen basisanaloge modellen of geavanceerde digitale typen.Hoewel het enkele limieten heeft, wordt de CRO vandaag nog steeds gebruikt omdat hij snel, nauwkeurig en nuttig is voor het controleren van circuits, het oplossen van problemen en testsystemen op veel gebieden.
