Condensatorsymbolen: een complete gids voor condensatortypen in circuitdiagrammen

Catalogus

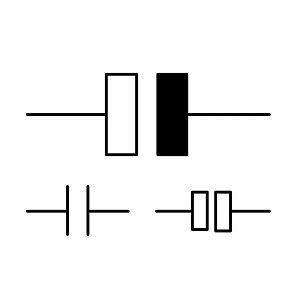

Condensatorsymbool Overzicht

In circuitdiagrammen worden condensatoren getoond met behulp van vereenvoudigde grafische symbolen die hun elektrische gedrag en soms hun constructie communiceren.Het meest basale symbool is twee parallelle lijnen, maar dit kan variëren afhankelijk van het type van de condensator.Niet-gepolariseerde condensatoren gebruiken twee identieke parallelle lijnen in schematische tekeningen.Dit ontwerp geeft aan dat de component geen polariteit heeft, wat betekent dat het in beide richtingen kan worden verbonden.Deze condensatoren zijn gebruikelijk in AC -circuits, filtering-, signaalkoppeling en timingtoepassingen omdat ze omgaan met afwisselende of niet -gedefinieerde huidige richtingen.Gepolariseerde condensatoren zijn anders gemarkeerd.De ene lijn blijft recht, terwijl de andere gebogen of korter is, wat de negatieve terminal aangeeft.Soms wordt een plusteken toegevoegd naast de rechte lijn om de juiste oriëntatie te benadrukken.Dit is gebruikelijk in DC -circuits waar het omkeren van de polariteit de component of het circuit kan beschadigen.

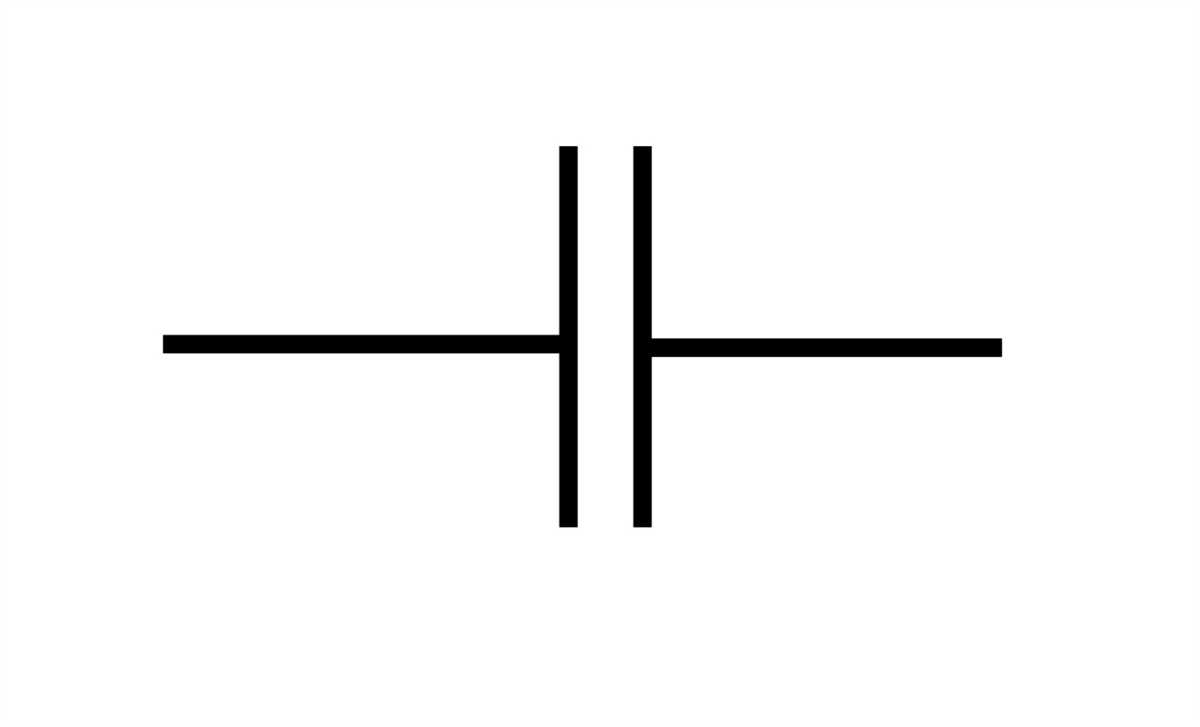

Vaste condensatorsymbool

Figuur 2. Vaste condensatorsymbool

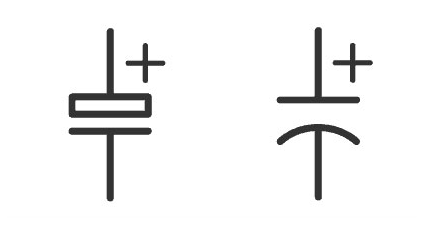

Gepolariseerd condensatorsymbool

Gepolariseerde condensatoren hebben een speciaal symbool in circuitdiagrammen die laten zien welke manier ze moeten worden aangesloten.Een kant van het symbool heeft meestal een rechte lijn voor de positieve (+) kant, en de andere kant kan gebogen, korter zijn of ontbreken om de negatieve ( -) kant te tonen.Vaak wordt een plusteken (+) ook naast de positieve terminal toegevoegd om het extra duidelijk te maken.Deze symbolen zijn erg belangrijk, omdat het op de verkeerde manier plaatsen van een gepolariseerde condensator ernstige problemen kan veroorzaken, zoals het kan stoppen met werken, lekken of zelfs kunnen ontploffen.Deze condensatoren worden vaak gebruikt in voedingscircuits, waar ze de spanning helpen glad te strijken en dingen stabiel te houden.

Een van hun belangrijkste voordelen is dat ze veel energie kunnen opslaan in een kleine ruimte.Maar ze werken alleen goed als ze op de juiste manier zijn aangesloten. Omdat ze gevoelig zijn voor richting, het symbool in het circuit Diagram gedraagt ​​zich als een waarschuwingsbord.Het herinnert je eraan om te controleren welke kant is positief en wat negatief is als je de condensator in een circuit of fixeer er een.Dit helpt fouten te voorkomen en houdt het circuit bij Veilig en goed werken.

Figuur 3. Gepolariseerd condensatorsymbool

Niet-gepolariseerd condensatorsymbool

Niet-gepolariseerde condensatoren worden getoond in circuitdiagrammen met een eenvoudig symbool gemaakt van twee gelijke, rechte lijnen naast elkaar geplaatst.Er zijn geen plus- of min -tekenen omdat deze condensatoren geen positieve of negatieve kant hebben.Ze kunnen in beide richtingen worden aangesloten en werken nog steeds hetzelfde, waardoor ze gemakkelijk te gebruiken zijn in vele soorten circuits.Deze groep omvat verschillende soorten condensatoren, zoals keramiek, mica, papier en film.Hoewel ze van verschillende materialen zijn gemaakt, gebruiken ze allemaal hetzelfde basissymbool in diagrammen.

Dit helpt de diagrammen duidelijk en eenvoudig te lezen te houden.Niet-gepolariseerde condensatoren zijn belangrijk in circuits waar de elektrische stroom in beide richtingen stroomt, zoals in AC (wisselstroom) systemen.Ze worden vaak gebruikt voor koppeling (passerende signalen tussen delen van een circuit), ontkoppelen (ruis verwijderen of spanning stabiel houden) en afstemming (frequenties aanpassen in dingen zoals radio's).Omdat ze niet gevoelig zijn voor welke manier ze zijn verbonden, zijn ze perfect voor dit soort taken.

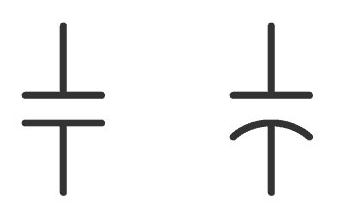

Figuur 4. Niet-gepolariseerd condensatorsymbool

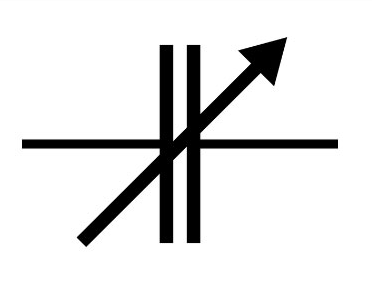

Variabel condensatorsymbool

Variabele condensatoren lijken veel op reguliere (vaste) condensatoren in circuittekeningen.Ze hebben allebei twee rechte lijnen die de metalen platen in het onderdeel tonen.Maar variabele condensatoren hebben iets extra's, een diagonale pijl die door een van de lijnen gaat.Deze pijl laat zien dat de condensator kan worden gewijzigd of aangepast.Deze onderdelen worden gebruikt in circuits waar afstemming belangrijk is, zoals in radio's, geluidsfilters of apparaten die bepaalde frequenties gebruiken.

De reden dat ze nuttig zijn, is omdat je een knop kunt draaien of een onderdeel in hen kunt verplaatsen om te veranderen hoeveel lading ze kunnen vasthouden.Dit helpt het circuit op de juiste instelling te werken.De pijl in het symbool vertelt ook mensen die het circuit bouwen of repareren dat dit deel gemakkelijk moet bereiken.Dat komt omdat iemand het misschien later met de hand moet aanpassen.In een oude radio bijvoorbeeld kan het omdraaien van de afstemmingsknop de instelling op een variabele condensator binnenin zelfs wijzigen.

Figuur 5. Variabel condensatorsymbool

Bipolair condensatorsymbool

Bipolaire condensatoren gebruiken hetzelfde basissymbool als niet-gepolariseerde condensatoren: twee parallelle lijnen van gelijke lengte met een kleine opening daartussen, en geen tekenen of markeringen om positieve of negatieve zijden te tonen.Dit symbool laat zien dat deze condensatoren geen vereiste richting hebben voor stroom om te stromen, ze werken hetzelfde, ongeacht de manier waarop ze in een circuit zijn aangesloten.Dit maakt bipolaire condensatoren perfect voor circuits waarbij de spanningsrichting blijft veranderen, zoals in wisselstroom (AC) -systemen.

Gemeenschappelijk gebruik omvat audioapparatuur, waar signalen heen en weer gaan, en motorbesturingscircuits, waarbij spanning vaak van richting verandert.Omdat deze condensatoren niet om polariteit geven, kunnen ze dit soort veranderingen veilig en effectief aan.Het eenvoudige symbool is nuttig omdat het de verwarring tijdens de installatie of reparaties vermindert.Het vertelt u duidelijk dat de condensator op beide manieren kan gaan, in tegenstelling tot gepolariseerde types die correct moeten worden geïnstalleerd om goed en veilig te werken.

Figuur 6. Bipolair condensatorsymbool

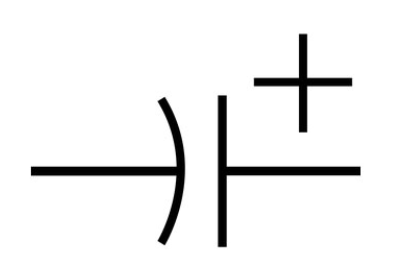

Polymeercondensatorsymbool

Polymeercondensatoren gebruiken hetzelfde symbool in circuitdiagrammen als andere gepolariseerde elektrolytische condensatoren.Dit symbool heeft een rechte lijn voor de positieve kant en een gebogen lijn of geen lijn voor de negatieve kant.Om het nog duidelijker te maken, wordt een "+" -teken vaak toegevoegd in de buurt van de positieve terminal.Hoewel het symbool er hetzelfde uitziet voor zowel polymeer- als regelmatige elektrolytische condensatoren, hebben de werkelijke onderdelen meestal labels om aan te tonen welk type ze zijn.Polymeercondensatoren zijn speciaal omdat ze lagere weerstand hebben binnen (ESR genoemd), waardoor ze sneller reageren en efficiënter werken.

Ze gaan ook langer mee en hanteren warmte beter dan regelmatige elektrolytische condensatoren.Vanwege deze functies worden polymeercondensatoren vaak gebruikt in snelle digitale systemen zoals computerprocessors en voedingen, waar stabiele spanning en snelle prestaties belangrijk zijn.Maar omdat ze gepolariseerd zijn, is het belangrijk om ze op de juiste manier te verbinden.Als de positieve en negatieve zijden worden omgekeerd, werkt de condensator mogelijk niet goed of kan hij zelfs beschadigd raken.

Figuur 7. Symbool van polymeercondensator

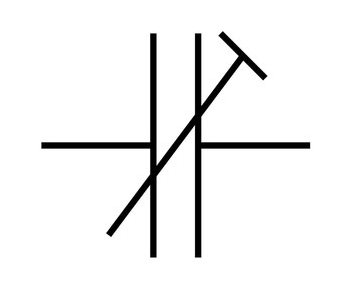

Trimmer -condensatorsymbool

Trimmer -condensatoren lijken veel op variabele condensatoren in circuitdiagrammen, maar ze hebben een klein verschil in het symbool.Er is een korte, scherpe lijn of pijl die het reguliere condensatorsymbool kruist.Dit laat zien dat het onderdeel kan worden aangepast, maar het is niet bedoeld om vaak te worden gewijzigd.Trimmer -condensatoren zijn kleine onderdelen die recht op een printplaat gaan.Ze worden aangepast met behulp van een klein gereedschap, zoals een schroevendraaier.Velen draaien ze niet altijd, maar één keer tijdens het bouwen of repareren.Eenmaal ingesteld, blijven ze meestal zo.

Trimmer -condensatoren worden gebruikt in circuits waar precisie belangrijk is zoals in oscillatoren, radiofrequentie (RF) -circuits en communicatiesystemen.In dit soort circuits kunnen zelfs kleine veranderingen in capaciteit de prestaties beïnvloeden, dus zorgvuldige kalibratie tijdens het opstellen is erg belangrijk.Het unieke symbool voor trimmer-condensatoren helpt herkennen dat deze component een type "set-it-and-lave-it" is, niet iets dat regelmatig moet worden aangepast.Dit helpt fouten te voorkomen en zorgt ervoor dat het circuit na verloop van tijd soepel blijft verlopen.

Figuur 8. Trimmer -condensatorsymbool

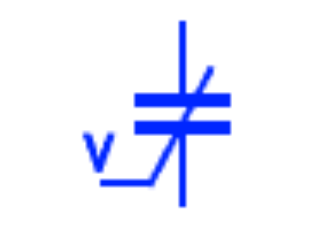

Spanningsafhankelijk condensatorsymbool

Spanningsafhankelijke condensatoren, ook wel variactoren of varicap-diodes genoemd, zijn speciale soorten condensatoren waarvan de capaciteit verandert, afhankelijk van de op hen toegepaste spanning.In circuitdiagrammen worden ze getoond met behulp van het reguliere condensatorsymbool, maar met een diagonale pijl die naar een van de lijnen wijst.Deze pijl vertelt ons dat de waarde van de condensator niet is vastgesteld, deze past zich aan wanneer de spanning verandert.Variactoren zijn zeer nuttig in circuits die de frequentie moeten veranderen, zoals spanningsgestuurde oscillatoren of afstemmingscircuits in radio's, tv's en andere communicatiesystemen.Naarmate de spanning verandert, verschuift de capaciteit, waardoor de frequentie van het circuit omhoog of omlaag gaat.Deze mogelijkheid om de capaciteit met spanning te wijzigen, maakt variactoren belangrijk voor taken zoals frequentiemodulatie en signaalafstemming.Hoewel ze op sommige manieren op reguliere condensatoren lijken, gedragen variactoren zich heel anders.

Figuur 9. Spanningsafhankelijk condensatorsymbool

Temperatuurafhankelijk condensatorsymbool

Temperatuurafhankelijke condensatoren gebruiken het standaard condensatorsymbool, dat bestaat uit twee parallelle lijnen, maar met een extra markering om aan te tonen dat hun gedrag verandert met temperatuur.Deze extra markering is vaak een Griekse letter zoals α (alfa), of soms een pijl of label met temperatuurgerelateerde informatie.Deze symbolen laten ons weten dat de capaciteit van de component niet is vastgesteld, maar in plaats daarvan verandert wanneer de temperatuur stijgt of daalt.Deze condensatoren zijn speciaal gemaakt om hun capaciteit te verminderen of te vergroten in reactie op temperatuurveranderingen, wat kan helpen de temperatuureffecten in gevoelige circuits te balanceren.

Ze worden vaak gebruikt in timingcircuits, oscillatoren en frequentiecontrolesystemen waar stabiele prestaties belangrijk zijn, zelfs wanneer de omgeving warm of koud wordt.Als de capaciteit te veel zou afdrijven met de temperatuur, kan de timing of frequentie van het circuit onnauwkeurig worden.Door temperatuurafhankelijke condensatoren te gebruiken, kunt u het circuit stabieler houden.Dit maakt het gemakkelijker om de juiste condensator te kiezen wanneer de temperatuurcompensatie nodig is voor een nauwkeurige en betrouwbare werking.

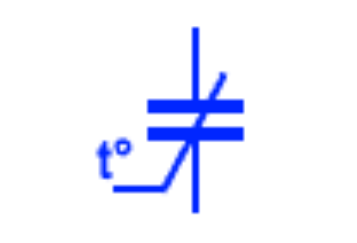

Figuur 10. Temperatuurafhankelijk condensatorsymbool

Conclusie

Het kennen van condensatorsymbolen helpt u om circuits beter te begrijpen en fouten te voorkomen bij het aansluiten van onderdelen.Deze gids liet zien hoe elk symbool overeenkomt met het type condensator en wat het in een circuit doet.Of het nu gaat om het opslaan van energie, het filteren van signalen of het afstemmen van een frequentie, elk symbool geeft u aanwijzingen over hoe het onderdeel werkt.Door deze symbolen te leren, kunt u veiliger en correct met elektronica werken.
