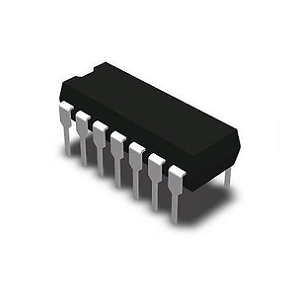

CD4073: een 3-input en poort IC uitgelegd

Deze gids onderzoekt de CD4073, een drievoudige 3-input en poort geïntegreerd circuit, bekend om zijn veelzijdigheid en efficiëntie in moderne elektronica.Het onderzoekt de rol van de CD4073 in digitale logische circuits door zijn pin -configuraties, poortbewerkingen en applicaties af te breken.

Catalogus

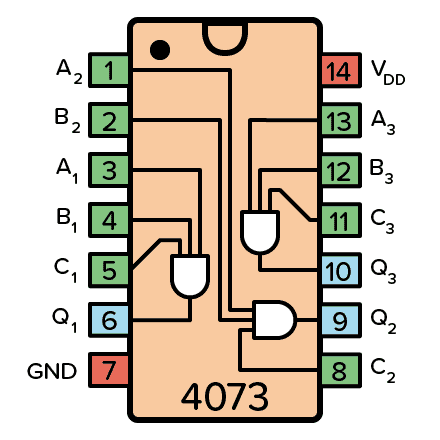

Pin -configuratie van 4073 IC

Speldnaam	PIN Nr.	Type	Beschrijving
VDD	14	Stroom	Leveringsspanning (+3 tot +15V)
GND	7	Stroom	Grond (0V)
A1 tot A3	1, 3, 13	Invoeren	Voer A van de drie en poorten in
B1 tot B3	2, 4, 12	Invoeren	Voer B van de drie en poorten in
C1 tot C3	5, 8, 11	Invoeren	Voer C van de drie en poorten in
Q1 tot Q3	6, 9, 10	Uitvoer	Output van de drie en poorten

Overzicht van de 3-input en poort

Een 3-input en poort geeft alleen een hoge uitgang wanneer alle drie de ingangen, A, B en C genoemd, op hoog zijn ingesteld.Inzicht in dit vereist het onderzoeken van de waarheidstabel, die een gedetailleerde weergave biedt van invoercombinaties die de logische stroom illustreren om voornamelijk een lage output te produceren.Alleen met alle ingangen op hoog genereert het circuit een hoge output, waarbij de ingewikkelde controle belichaamt die nodig is in scenario's die strikte conditie -vervulling eisen om een ​​gewenste uitkomst te laten plaatsvinden.

Voer een	Voer B in	Input C	Uitgang Q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Functie en gebruik van de CD4073

Eerste installatie en verbindingen

Om de inzet van de CD4073, Begin met het verbinden van VDD met een stabiele en positieve spanningsvoorraad, terwijl ze ervoor zorgen dat GND veilig is gekoppeld aan de grond.Deze stap dient als de ruggengraat voor het juiste werking van het geïntegreerde circuit.Het is raadzaam om deze verbindingen te controleren om mogelijke discrepanties te omzeilen die kunnen voortvloeien uit machtsproblemen.

Input- en signaalbeheer

De ingangen, gelabeld A, B en C, moeten worden aangesloten op digitale signalen die nauwkeurig de onderzochte voorwaarden weerspiegelen.De keuze van digitale signalen heeft een impact omdat het de logica en het gedrag voorspelt dat wordt verwerkt door de CD4073.Verwaarlozing of toezicht, zoals zwerfverbindingen of ruis, kan fouten introduceren en de logische bewerkingen bemoeilijkt.

Uitgangsgebruik en circuitintegratie

De poortuitgangen, meestal weergegeven als Q, fungeren als de logische kruisingindicatoren van inputs A, B en C. Integratie van deze uitgangen in daaropvolgende circuitbewerkingen kunnen een enorme waarde bieden.Strategische integratie wordt vaak geleid door scenario's uit het verleden waarbij het optimaliseren van circuitefficiëntie leidde tot opmerkelijke prestatieverbeteringen.

CD4073 Application Circuit

Het CD4073 Integrated Circuit is een belangrijk onderdeel voor het bouwen van een beveiligd code-vergrendelingssysteem dat een 6-bit binaire code verifieert, zoals 101101. Dit systeem gebruikt de en poorten binnen de CD4073 om de nauwkeurigheid van de invoercode te bevestigen.Geen poorten van een IC zoals de CD4069be worden gebruikt om de logische niveaus aan te passen, zodat de invoer correct door het circuit wordt geïnterpreteerd.Een juiste sequencing en aanpassing van de invoerlogica zijn nodig om het systeem betrouwbaar te laten werken.

Verschillende componenten zijn van cruciaal belang voor het monteren van het circuit.Een relais wordt gebruikt om externe apparaten te regelen, terwijl de CD4073BE de bewerkingen en de poortbewerkingen verwerkt en de CD4069BE geen poortbewerkingen biedt.Een DIP-schakelaar met 6 standen wordt gebruikt voor het invoeren van de binaire code en weerstanden zijn opgenomen om de stroomstroom te reguleren.Een NPN -transistor, zoals de BC547, wordt gebruikt om het relais van stroom te voorzien en de juiste werking te waarborgen.

Het relais wordt geactiveerd door de transistor, die de kleine stroom van de DIP -schakelaar versterkt om het relais aan te drijven.Hierdoor kan het circuit externe apparaten zoals beveiligingsalarmen of deursloten reguleren, waardoor de algehele beveiliging wordt verbeterd.De juiste selectie en biasing van de transistor zijn vereist om circuitfouten te voorkomen.Dit toont het belang aan van het balanceren van digitale logica met analoge controle, omdat hun zorgvuldige interactie het succes of falen van hardwaretoepassingen bepaalt.

CD4073 alternatieven en equivalenten

• Ook gelabeld als NTE4073, MC14073,, HCF4073,, TC4073,, HEF4073.

• variaties zoals "CD4073BE"Geef fabrikant- of technologieverschillen aan.

• 74HC11: Nog een drievoudige 3-input en poort IC.

Datasheets

CD4073BE -datasheets:

Materiaalset 30/mar/2017.pdf

CD4073B/81B/82B -typen.pdf
