CD4052: Functies, pinout, alternatieven en toepassingen

Deze gids onderzoekt de functies en toepassingen van de CD4052, een zeer veelzijdig geïntegreerd circuit dat fungeert als zowel een 4-kanaals multiplexer als de demultiplexer.Het laat zien hoe deze component moeiteloos verschillende invoer- en uitvoerconfiguraties behandelt, waardoor het een belangrijk hulpmiddel is voor zowel analoge als digitale signaalverwerking.

Catalogus

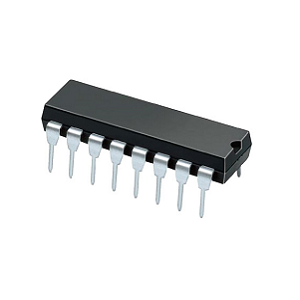

Wat is de CD4052?

De CD4052 , een geïntegreerd circuit dat rijk is aan aanpassingsvermogen, dient als zowel een 4-kanaals multiplexer als een demultiplexer.Het fungeert als een 4: 1 -multiplexer, het selecteren van een enkele uitgang uit vier beschikbare ingangen, of als een 1: 4 demultiplexer, waardoor een ingangssignaal wordt gericht naar een van de vier mogelijke uitgangen.De harmonie met zowel analoge als digitale signalen maakt het veelzijdig over verschillende ontwerplandschappen, van het navigeren door ingewikkelde audiosignaalpaden tot het verfijnen van besturingssystemen.De dubbele mogelijkheden van de CD4052 bieden een naadloze interface met analoge en digitale werelden, waardoor het gebruiksbereik wordt verbeterd.Dit aanpassingsvermogen wordt gekoesterd in omgevingen die te maken hebben met gemengde signalen.

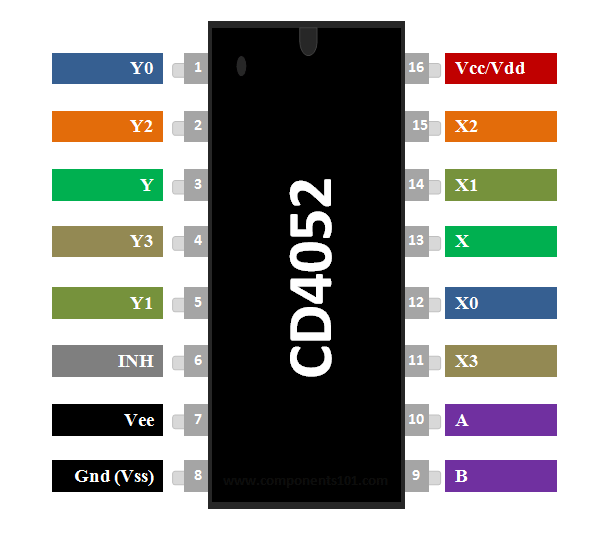

CD4052 PIN -configuratie

Pin Nee.	Speldnaam	Beschrijving
16	VDD	Positieve vermogensinvoer, maximaal 20V
7	Vee	Negatieve stroomrail, normaal gesproken verbonden met de grond.
8	VSS (grond)	Verbonden met de grond van het circuit
6	Inh	Schakel pin in - moet worden getrokken op de grond voor normaal werking
9,10	A, B	Kanaal selecteren pinnen
1,12	Y0, x0	Kanaal 0 Input / output
5,14	Y1, x1	Kanaal 1 Input / output
2,15	Y2, x2	Kanaal 2 ingang / uitgang
4.11	Y3, x3	Kanaal 3 Input / output
3,13	Y, x	Gemeenschappelijke uitvoer / input

Kenmerken van de CD4052

Functie	Beschrijving
4-kanaals mux en demux	Ondersteunt 4 kanalen voor multiplexing en demuxen.
4: 1 multiplexer	Werkt als een 4-input voor 1-output multiplexer.
1: 4 demultiplexer	Werkt als een 1-output voor 4-output demultiplexer.
Analoge en digitale ondersteuning	Behandelt zowel analoge als digitale signalen.
Nominale spanning	Werkt op 5V, 10V of 15V.
Maximale spanning	Werkt tot 20V.
Voortplantingsvertraging	400ns op 5V.
Pakketopties	Beschikbaar in PDIP, CDIP, SOIC en TSSOP (16-PIN).

CD4052 Alternatieve multiplexers

• 74HC4067

• 74HC157

• CD4016

CD4052 equivalente componenten

• NTE4052

• 4017

Waar en hoe gebruik ik de CD4052 IC?

De CD4052 staat bekend om zijn aanpassingsvermogen binnen zowel hoogspannings multiplexer als demultiplexer frameworks, met behulp van geavanceerde CMOS-technologie.Je kunt het vaak vinden in configuraties waar een 4: 1 multiplexer (MUX) of een 1: 4 demultiplexer (DEMUX) een rol speelt, vooral in programmeerbare logische omgevingen.Het vermogen van het apparaat om zowel analoge als digitale spanningen bekwaam te navigeren, maakt het een brug tussen analoge-naar-digitale en digitale-naar-analoge overgangen.

Multiplexer -mogelijkheden

Een multiplexer, of "mux", is een apparaat dat wordt gebruikt om een ​​van de verschillende ingangssignalen te selecteren en naar een enkele uitgang te verzenden.Deze mogelijkheid wordt bestuurd door selectielijnen, die bepalen welke invoer naar de uitgang wordt verzonden.Multiplexers zijn goed voor het efficiënt beheren van gegevens, vooral in systemen die grote hoeveelheden informatie verwerken, zoals telecommunicatie en computernetwerken.In telecommunicatie laten multiplexers meerdere signalen zoals spraak, video en gegevens toe om een ​​enkel communicatiekanaal te delen, waardoor het beste uit de beschikbare bandbreedte is gebracht.Evenzo helpen ze bij het computeren bij het beheren van gegevensroutering en schakelen, waardoor soepele en efficiënte communicatie tussen apparaten wordt gewaarborgd.Multiplexers spelen ook een rol in digitale systemen, zoals microcontrollers en logische circuits, door de functionaliteit van beperkte hardwarecomponenten uit te breiden en snelle gegevensverwerking en signaalschakelen mogelijk te maken.

A	B	Kanaal geselecteerd
0	0	Kanaal 0
1	0	Kanaal 1
0	1	Kanaal 2
1	1	Kanaal 3

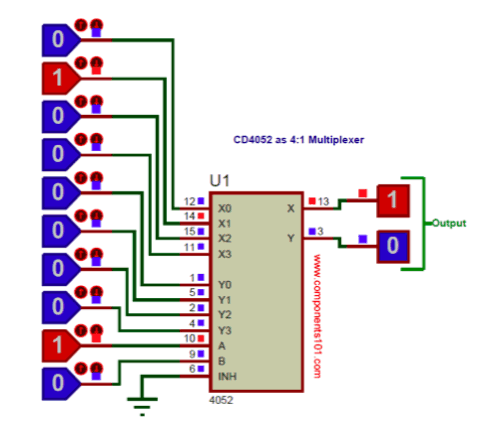

De figuur en de tabel illustreren samen de werking van de CD4052 IC als een 4: 1 -multiplexer, waaruit blijkt hoe één invoerkanaal tegelijk wordt geselecteerd op basis van de waarden van de geselecteerde pinnen A en B. In de figuur zijn er vier invoerKanalen (x0 - x3) verbonden met de multiplexer, met de geselecteerde lijnen A en B bepalen welke ingang wordt gerouteerd naar de uitgang (x).De afbeelding toont bijvoorbeeld de configuratie waarbij a = 1 en b = 0, het activeren van kanaal 1 (x1) en het signaal (binair 1) wordt doorgegeven aan de uitgang.De tabel is een aanvulling op dit door een duidelijke toewijzing van de select pin -toestanden naar de overeenkomstige actieve kanalen te geven: a = 0 en b = 0 selecteert kanaal 0 (x0), a = 1 en b = 0 selecteert kanaal 1 (x1), a =0 en b = 1 selecteert kanaal 2 (x2) en a = 1 en b = 1 selecteert kanaal 3 (x3).Samen illustreren de figuur en de tabel effectief de functionaliteit van de multiplexer, waarbij de figuur de kanaalselectie in de tabel visueel implementeert.

Demultiplexer -operaties

Een demultiplexer, of "demux", voert de tegenovergestelde functie van een multiplexer uit.Het neemt een enkel ingangssignaal en verdeelt het naar een van de verschillende uitgangsregels op basis van een besturingssignaal.Dit is nuttig in systemen die gegevens of signalen naar verschillende bestemmingen moeten sturen, zoals in communicatiesystemen waar een enkele bron gegevens naar meerdere ontvangers verzendt.Demultiplexers worden gebruikt om een ​​nauwkeurige gegevensverdeling te waarborgen in systemen die meerdere informatiestromen verwerken.In multimediatoepassingen scheiden demultiplexers bijvoorbeeld gecombineerde audio-, video- en andere gegevensstromen voor afspelen of verwerking.Bij computergebruik worden ze in geheugensystemen gebruikt om gegevens naar specifieke locaties of apparaten te routeren.

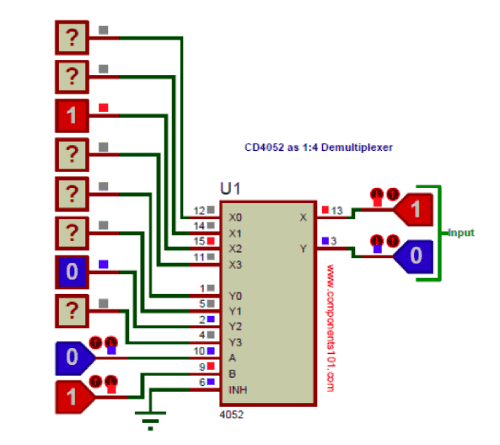

De figuur demonstreert de werking van de CD4052 IC als een 1: 4 demultiplexer, waarbij een enkel ingangssignaal dat op de x- en y -pinnen wordt toegepast, wordt gerouteerd naar een van de vier uitvoerparen (x0y0, x1y1, x2y2, x3y3) op basis van de statenvan de geselecteerde pinnen A en B. In het diagram wordt het ingangssignaal (binair 1) gericht op het tweede uitvoerpaar (x2 en y2) omdat de geselecteerde pins zijn geconfigureerd als a = 0 en b = 1, waarbij de beschrijving overeenkomtde verstrekte inhoud.Deze routeringsmogelijkheid wordt bereikt door het interne schakelmechanisme van de IC, waardoor een nauwkeurige verdeling van signalen naar het gewenste uitgangskanaal mogelijk wordt.Dergelijke functionaliteit is nodig in systemen die dynamische signaalverdeling vereisen, zoals communicatie- en signaalverwerkingsinstellingen, waarbij het vermogen om een ​​signaal naar meerdere uitgangen efficiënt te routeren complexe operationele eisen efficiënt ondersteunt.

Toepassingen van de CD4052

Signaalselectie en routering

Functioneert als een multiplexer en demultiplexer.Maakt efficiënte selectie en routing van meerdere signaalingangen of uitgangen in elektronische systemen mogelijk.Op grote schaal gebruikt in communicatie- en gegevensbeheertoepassingen.

A/D- en D/A -converters

Verbetert de precisie- en conversiepercentages in analoge-naar-digitale en digitale naar-analoge systemen.Uitstekend voor audioverwerking en instrumentatie die een nauwkeurige signaalconversie vereisen.

Netwerkschakeling

Vergemakkelijkt naadloze gegevensoverdracht in netwerksystemen.Gebruikt in telecom en high-speed computing voor efficiënte schakeling en foutdetectie.

Programmeerbare logische circuits

Ondersteunt aanpasbare en snelle prototyping -oplossingen in ingebedde systemen en IoT.Verbetert aanpassingsvermogen en ontwikkelingsefficiëntie in programmeerbare logische apparaten.

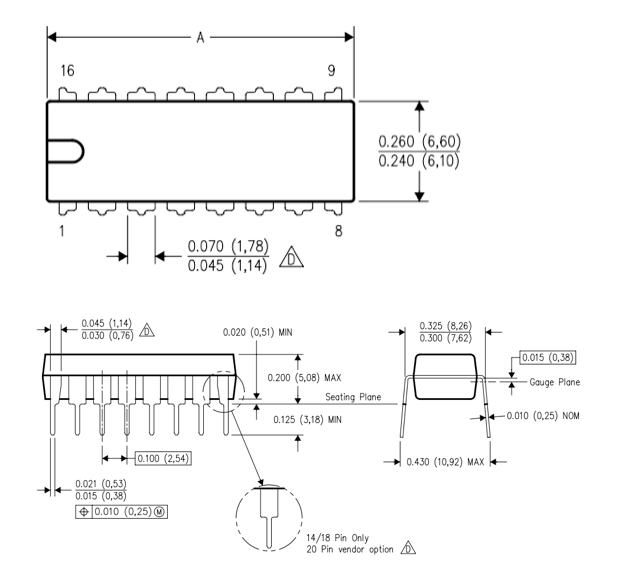

CD4052 2D -model en dimensies
