Remweerstand: werkingsprincipe, typen, beveiligingscircuits en vergelijking

Een remweerstand helpt u overtollige energie onder controle te houden wanneer een motor vertraagt en voorkomt een gevaarlijke spanningsstijging in de frequentieregelaar.In dit artikel leert u wat een remweerstand doet, hoe deze werkt met de DC-bus en remchopper, en waarom deze nodig is voor een veilige vertraging.U zult ook de belangrijkste beoordelingen, beveiligingsmethoden, veelvoorkomende typen, teststappen, fouten en toepassingen zien.

Catalogus

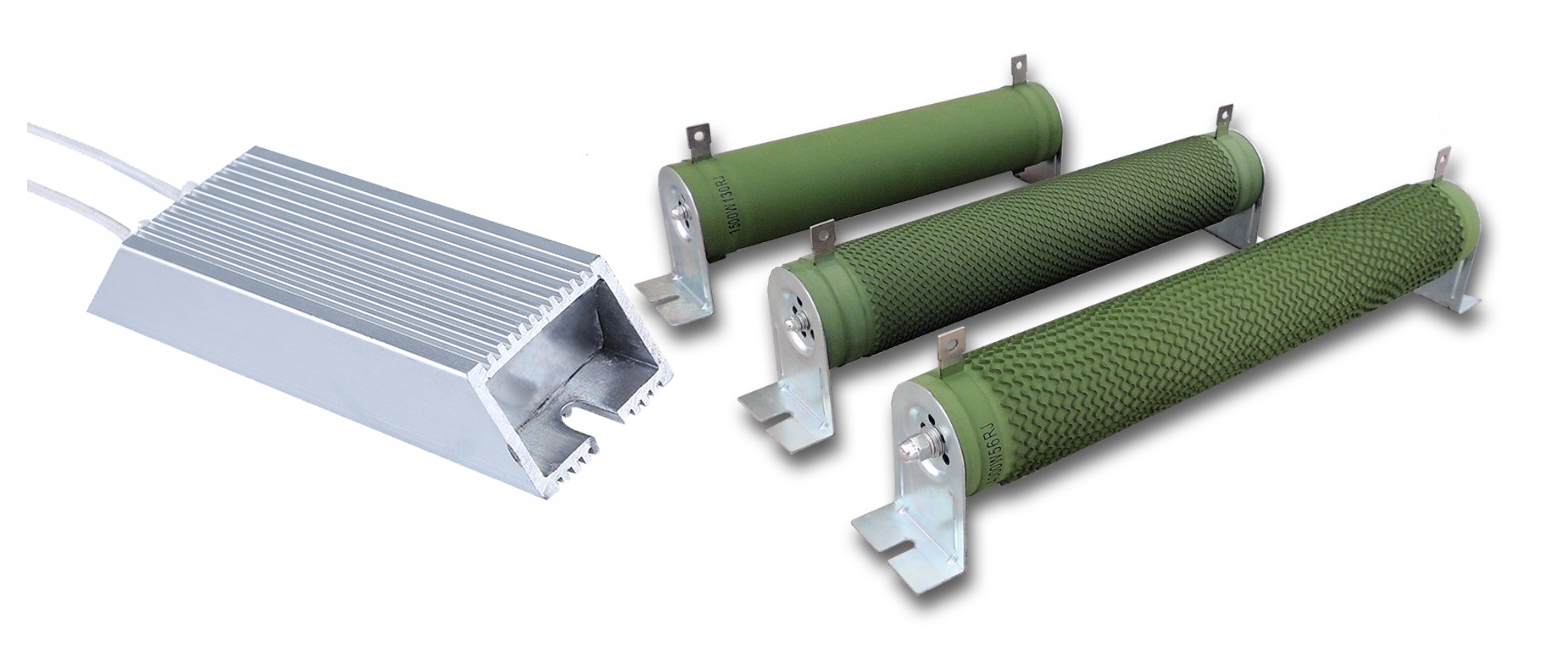

Figuur 1. Remweerstanden

Wat is een remweerstand?

Een remweerstand is een elektrisch onderdeel dat wordt gebruikt in motoraandrijfsystemen om overtollige energie tijdens het vertragen van de motor te beheersen.Het belangrijkste doel is het veilig absorberen van elektrische energie die niet kan worden teruggestuurd naar de stroomvoorziening.De remweerstand helpt onstabiele spanningsniveaus in het aandrijfsysteem te voorkomen.Het wordt vaak gebruikt bij frequentieregelaars en servoaandrijvingen.Door elektrische energie in warmte om te zetten, wordt een stabiele en gecontroleerde werking van de motor ondersteund.

Werkingsprincipe van een remweerstand

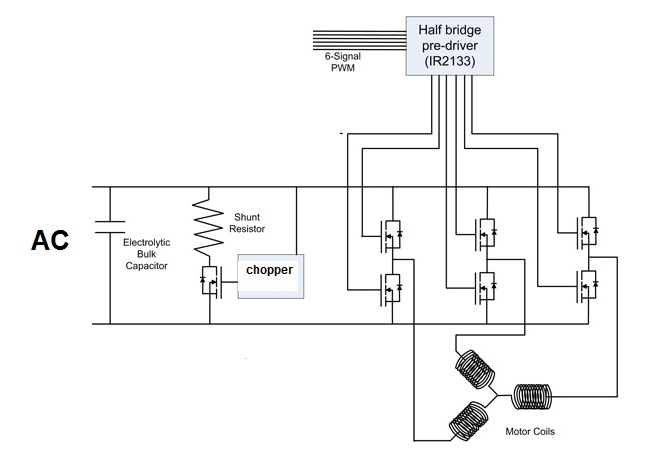

Figuur 2. Diagram van het werkingsprincipe van de remweerstand

Wanneer een motor vertraagt, produceert deze regeneratieve energie omdat de roterende motor als een generator werkt.Deze energie vloeit terug naar de DC-bus van het aandrijfsysteem en zorgt ervoor dat de gelijkspanning stijgt.Als de energie niet wordt verwijderd, kan de spanning de veilige limieten overschrijden.Het remsysteem wordt gebruikt om deze overtollige energie te beheersen.

Een remchopper bewaakt de DC-busspanning en wordt geactiveerd wanneer de spanning een ingesteld niveau bereikt.Eenmaal geactiveerd, stuurt de remchopper de overtollige energie naar de remweerstand.De remweerstand dissipeert deze energie vervolgens als warmte.Door dit proces kan de motor soepel vertragen terwijl de DC-busspanning binnen een veilig bereik blijft.

Specificaties en waarden van remweerstanden

Specificatie	Beschrijving
Weerstand Waarde (Ω)	Vast weerstand typisch tussen 1 Ω en 200 Ω
Weerstand Tolerantie	Nauwkeurigheid bereik van ±5% of ±10%
Nominaal vermogen (kW)	Continu vermogen van 0,1 kW tot 500 kW
Korte tijd Macht	Piekvermogen verwerking tot 10× nominaal vermogen gedurende ≤10 s
Inschakelduur (%)	Typisch remwerkcyclus van 5%–20%
Energielabel (J)	Energie absorptiecapaciteit van 5.000 J tot >10 MJ
Maximaal Oppervlaktetemperatuur	Maximaal toegestane oppervlaktetemperatuur van 375 °C–550 °C
Omgeving Temperatuurbereik	Operationeel omgevingsbereik van –10 °C tot +40 °C
Isolatie Weerstand	Minimaal isolatieweerstand van ≥100 MΩ bij 500 VDC
Diëlektrisch Sterkte	Bestand tegen 2,5–4 kV AC gedurende 1 minuut
Spanning Beoordeling	Maximale gelijkstroom spanning doorgaans 600–1000 VDC
Koeling Methode	Natuurlijk luchtconvectie of geforceerde luchtkoeling
Thermische tijd Constant	Verwarming tijd constant, typisch 30–300 s
Montage Oriëntatie	Ontworpen voor horizontaal of verticale montage
Bescherming Klasse	Behuizing classificatie gewoonlijk IP20–IP54

Beschermingscircuit remweerstand

Er wordt gebruik gemaakt van een remweerstandsbeveiligingscircuit om schade veroorzaakt door abnormale bedrijfsomstandigheden te voorkomen.Het richt zich op het beheersen van hitte en elektrische stress tijdens remgebeurtenissen.

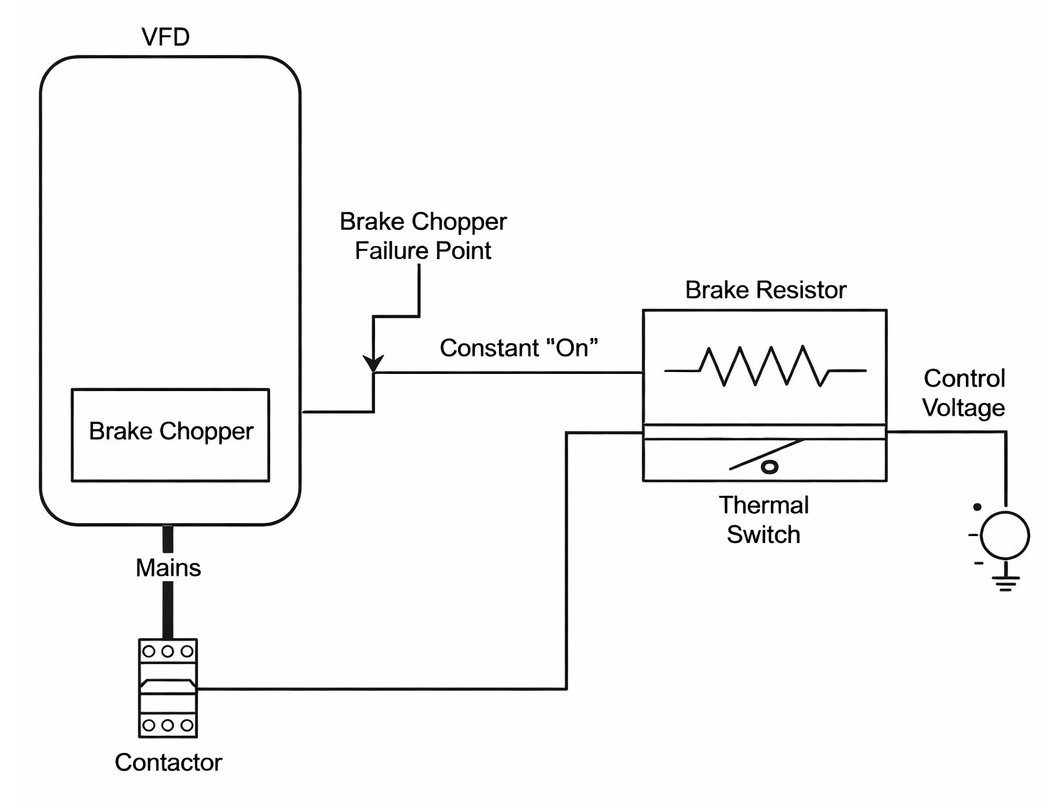

Afbeelding 3. Beveiligingscircuit remweerstand

In deze configuratie is een thermische schakelaar op het remweerstandslichaam gemonteerd.Als de weerstandstemperatuur boven een veilige limiet stijgt, opent de thermische schakelaar het stuurcircuit.Deze actie schakelt de remweerstand uit door de hoofdschakelaar te openen.Het beveiligingscircuit stopt verdere energiedissipatie en voorkomt oververhitting.

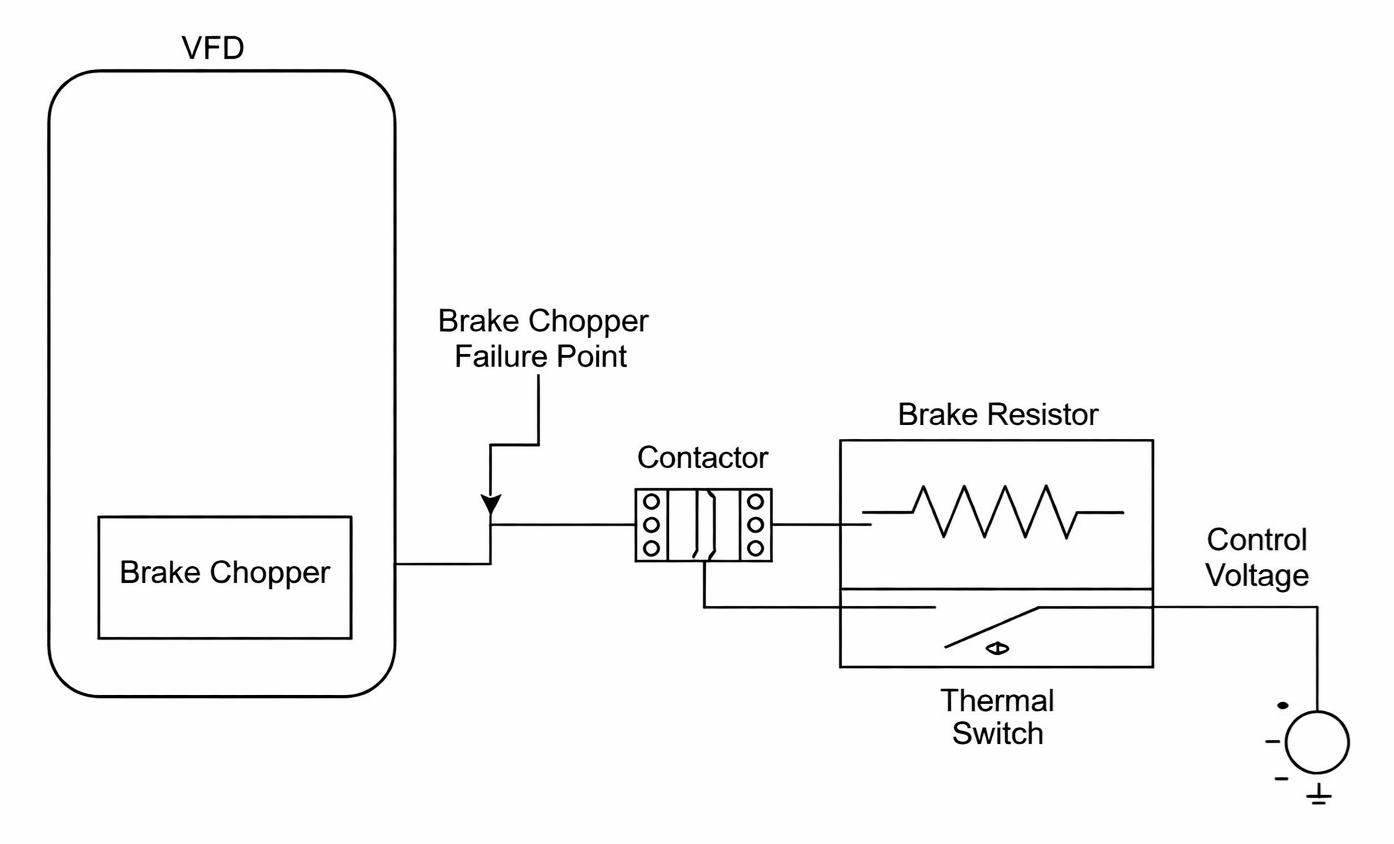

Afbeelding 4. Veiligheidscircuit remchopper en remweerstand

Deze opstelling voegt een schakelaar toe tussen de remchopper en de remweerstand.Als de remchopper uitvalt en continu actief blijft, isoleert de contactor de remweerstand.De thermische schakelaar regelt de werking van de contactor met behulp van een laagspanningsstuursignaal.Dit ontwerp beperkt de thermische spanning en beschermt de weerstand tegen voortdurende overbelasting.

Soorten remweerstanden

Draadgewonden remweerstanden

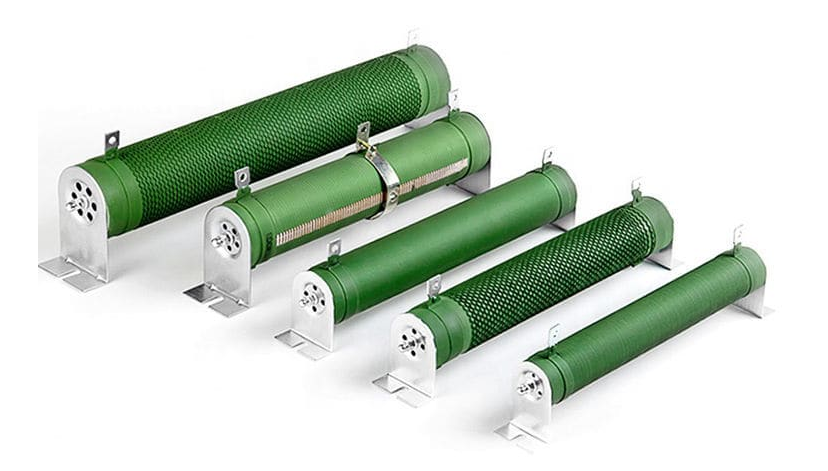

Afbeelding 5. Draadgewonden remweerstanden

Een draadgewonden remweerstand maakt gebruik van weerstandsdraad die rond een keramische of geïsoleerde kern is gewikkeld, zoals weergegeven in figuur 5. Het weerstandselement is meestal blootgelegd of bedekt met een beschermende coating om de warmte te laten ontsnappen.Warmte wordt via het weerstandsoppervlak rechtstreeks aan de lucht afgegeven.Dit type wordt vaak gemonteerd op beugels of frames met open luchtstroom.Vergeleken met gesloten typen hebben draadgewonden remweerstanden een zichtbare weerstandsstructuur.Door hun ontwerp is de interne wikkeling gemakkelijk te identificeren tijdens inspectie.

Remweerstanden in aluminium behuizing

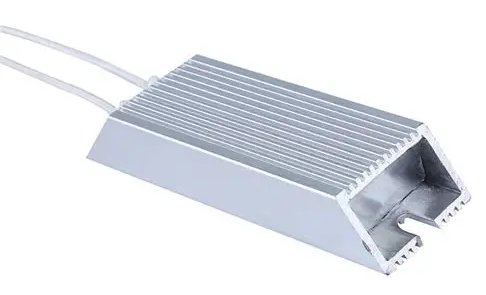

Afbeelding 6. Remweerstand met aluminium behuizing

Een remweerstand in aluminium behuizing omsluit het weerstandselement in een solide aluminium behuizing, zoals weergegeven in figuur 6. De aluminium behuizing fungeert zowel als bescherming als als warmteverspreidend oppervlak.Warmte wordt overgedragen van het interne element naar de buitenste behuizing en vrijgegeven door convectie.Deze weerstanden hebben een compacte, rechthoekige vormfactor.Vergeleken met open draadgewonden typen biedt de behuizing een schoner en meer gesloten uiterlijk.

Rooster (roestvrij staal) remweerstanden

Afbeelding 7. Roestvrijstalen remweerstand van het roostertype

Een roosterremweerstand wordt gebouwd met behulp van gestapelde roestvrijstalen weerstandsroosters, gemonteerd in een metalen frame, zoals weergegeven in figuur 7. De roosterstructuur creëert een groot oppervlak voor warmteafgifte.Lucht stroomt vrij door het open roosterontwerp om warmte af te voeren.Door deze constructie kan de weerstand grote hoeveelheden gedissipeerde energie verwerken.Vergeleken met gesloten ontwerpen zijn netremweerstanden fysiek groter en opener.Hun structuur is van buitenaf duidelijk zichtbaar.

Weerstandstest van een remweerstand

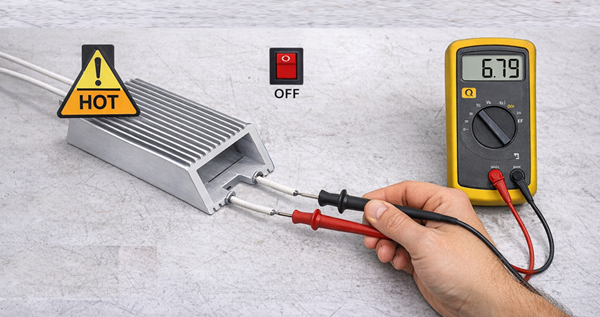

Afbeelding 8. Weerstandstest remweerstand met behulp van een multimeter

Stap 1: Stroomisolatie

Zorg ervoor dat het aandrijfsysteem volledig is uitgeschakeld.Ontkoppel de remweerstand van de omvormerklemmen.Dit voorkomt onjuiste metingen en verbetert de veiligheid.

Stap 2: Meterinstelling

Stel een digitale multimeter in op de weerstandsmodus (Ω).Selecteer een bereik dat geschikt is voor de verwachte waarde van de weerstand.Controleer of de metersondes correct werken.

Stap 3: Weerstandsmeting

Plaats de sondes op de klemmen van de remweerstand.Houd de sondes stil om een ​​stabiele meting te verkrijgen.Let op de weerstandswaarde die op de meter wordt weergegeven.

Stap 4: Basiscontrole van het slagen/mislukken

Vergelijk de gemeten waarde met de nominale weerstand van de weerstand.Een stabiele waarde dicht bij de nominale waarde duidt op een voldoende.Een open circuit of extreme afwijking duidt op een storing.

Typische defecten aan remweerstanden

Remweerstanden kunnen na verloop van tijd defect raken als gevolg van elektrische of thermische spanning.Deze storingen vertonen vaak zichtbare tekenen of veroorzaken schijfgerelateerde waarschuwingen.

• Open circuitfout

Het weerstandselement kan intern breken, waardoor er geen continuïteit ontstaat.De omvormer kan remfouten of overspanningsalarmen rapporteren.De weerstand vertoont bij meting een oneindige weerstand.

• Schade door oververhitting

Overmatige hitte kan het weerstandslichaam verkleuren of de behuizing vervormen.Oppervlaktecoatings kunnen barsten of afbladderen.De aandrijving kan de remwerking beperken.

• Isolatie-uitval

De interne isolatie kan verslechteren, waardoor lekpaden ontstaan.Dit kan aardfoutwaarschuwingen activeren.Fysieke tekenen kunnen brandplekken of koolstofsporen zijn.

• Terminal- of verbindingsfout

Losse of beschadigde aansluitingen onderbreken de stroomstroom.Het kan zijn dat de weerstand intact lijkt, maar niet meer functioneert.Rijalarmen verschijnen vaak tijdens het vertragen.

Toepassingen van remweerstanden

1. Systemen met variabele frequentieaandrijving (VFD).

Remweerstanden worden gebruikt om de energie te beheren tijdens motorvertraging.Ze helpen bij het handhaven van een stabiele DC-busspanning.Dit verbetert de controle bij het stoppen.

2. Kranen en takels

Deze systemen genereren een hoge remenergie bij het laten zakken van lasten.Remweerstanden absorberen deze energie veilig.Ze ondersteunen een soepele en gecontroleerde beweging.

3. Liften en roltrappen

Frequente start-stop-werking produceert regeneratieve energie.Remweerstanden beheren deze energie tijdens het stoppen.Dit ondersteunt een consistent rijgedrag.

4. Transportsystemen

Plotselinge stops en lastveranderingen vereisen gecontroleerd remmen.Remweerstanden helpen overtollige energie af te voeren.Ze stabiliseren de werking van de aandrijving.

Remweerstand versus regeneratief remmen versus remchopper

Functie	Remmen Weerstand	Regeneratief Remmen	Rem Bijl
Energiebehandeling Methode	Converteert 100% van remenergie naar warmte	Retourneert 70-95% van energie naar het net	Omleidt energie naar externe weerstand
Energie Herstel (%)	0%	70-95%	0%
Systeem Efficiëntie (%)	60-80%	85-95%	70-85%
Warmte Gegenereerd (relatief)	Hoog (≈100%)	Laag (<30%)	Middelmatig (≈80%)
Typisch gelijkstroom Busspanningsbereik	600–1000 VDC	600–1000 VDC	600–1000 VDC
Extra Hardwaretelling	1 bestanddeel	2–4 componenten	1 halfgeleider module
Reactietijd	<10 ms	20–100 ms	<5 ms
Continu Vermogen	0,1–500 kW	Drive-geclassificeerd alleen	Drive-geclassificeerd alleen
Piekvermogen Behandeling	Tot 10× nominaal (≤10 s)	Beperkt door rooster	Beperkt door weerstand
Controle Signaal spanning	Geen	400–480 VAC-netsynchronisatie	5–15 V DC poort controle
Installatie Ruimte	0,02–1,5 m²	0,5–2,0 m²	Intern rijden
Koeling Vereiste	Natuurlijk / geforceerde lucht	Minimaal	Indirect via weerstand
Raster Verbinding nodig	Nee	Ja (3-fase)	Nee
EMC / Harmonische impact	Geen	Hoog (IEEE 519 limieten)	Laag
Initieel Systeemkosten (relatief)	1× basislijn	3–6× basislijn	2–3× basislijn

Conclusie

Remweerstanden beschermen aandrijfsystemen door overtollige energie veilig af te voeren tijdens het vertragen.De juiste afmetingen, de juiste beveiligingscircuits en het juiste weerstandstype zorgen voor een betrouwbare werking.Regelmatig testen en het begrijpen van storingssignalen helpen bij het handhaven van stabiel en gecontroleerd motorremmen.
