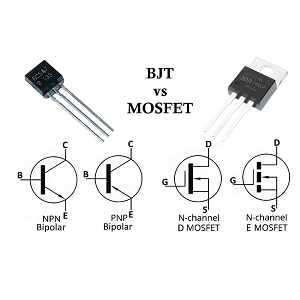

BJT vs MOSFET: belangrijke verschillen, werkprincipes, typen en toepassingen

Deze gids vertelt over twee gemeenschappelijke delen die in elektronica worden gebruikt: BJT en MOSFET.Het legt uit wat ze zijn, hoe ze werken en de verschillende soorten van elk.Het laat ook zien waar ze worden gebruikt, zoals in versterkers, schakelaars en digitale apparaten.Je leert ook de goede en slechte kanten van beide, zodat je kunt beslissen welke beter is voor je circuit.

Catalogus

Wat is een BJT en MOSFET?

Wat is een BJT?

Een bipolaire junctie -transistor (BJT) is een kern halfgeleiderapparaat dat wordt gebruikt in zowel analoge als digitale elektronica.Het verving vacuümbuizen in vroege elektronica, waardoor circuits kleiner, sneller en efficiënter maken.BJT's zijn er in twee vormen op basis van hoe de interne lagen halfgeleidermateriaal zijn gerangschikt en gedoteerd.Het werkt met behulp van een kleine invoerstroom aan de basis om een ​​veel grotere stroom tussen de collector en emitter te regelen.Dit maakt de BJT een stroomgestuurd apparaat en nuttig voor het versterken van zwakke elektrische signalen.In NPN BJT's dragen elektronen de stroom, die deze apparaten hogere snelheid en een betere efficiëntie geeft in vergelijking met PNP -typen, waarbij gaten de belangrijkste dragers zijn.Vanwege hun voorspelbare gedrag en het vermogen om lineaire signaalveranderingen aan te kunnen, worden BJT's vaak gebruikt in analoge circuits zoals audioversterkers en signaalpaden met lage ruis.

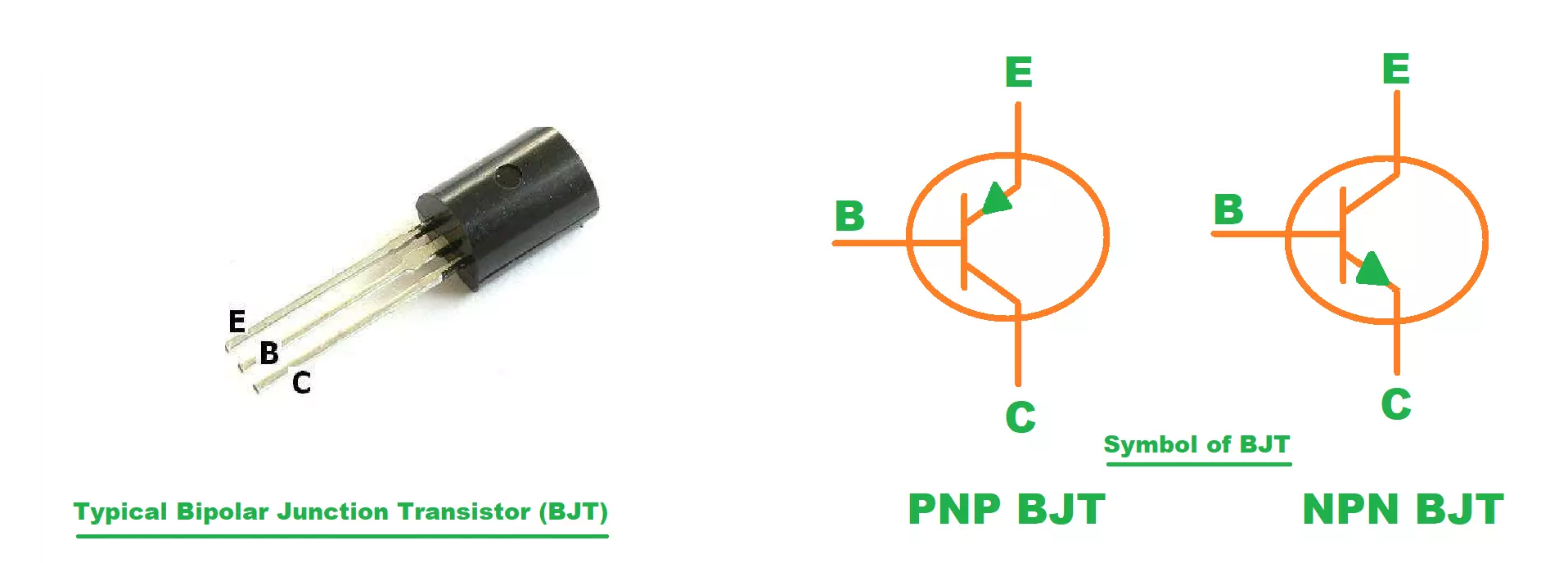

Figuur 2. Bipolaire junctie transistors (BJT's)

Wat is een MOSFET?

Een metaal-oxide-halfgeleider-veldeffecttransistor (MOSFET) is een spanningsgestuurde schakelaar die veel wordt gebruikt in moderne elektronica.In tegenstelling tot BJT's, die een gestage stroom bij de ingang nodig hebben, vereist een MOSFET alleen een spanning bij de poort om de stroom tussen de bron en de afvoer te regelen.De poort is elektrisch geïsoleerd van het kanaal door een dunne oxidelaag, waardoor het apparaat kan werken met een zeer lage ingangsstroom.Deze isolatie geeft MOSFET's een hoge invoerimpedantie en helpt het vermogensverbruik te verminderen, vooral wanneer het apparaat niet schakelt.MOSFET's worden geleverd in N-kanaal- en p-kanaalsypen en kunnen in beide verbeteringsmodus (normaal uitgeschakeld) of uitputtingmodus (normaal AAN) werken.Vanwege hun snelle schakelsnelheid, laag vermogensverlies en compatibiliteit met logische circuits, zijn ze belangrijk in microprocessors, digitale systemen en efficiënte stroomomzetters.

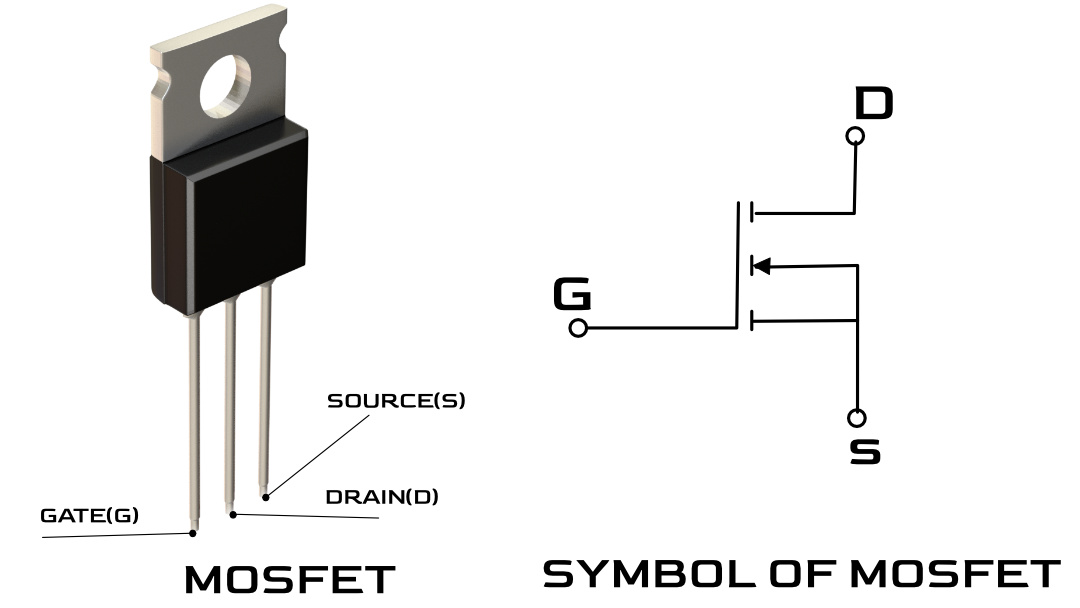

Figuur 3. Metaal-oxide-halfgeleider veldeffecttransistoren (MOSFET's)

Hoe werken BJT en MOSFET?

Hoe BJT's werken?

Een bipolaire junctie -transistor (BJT) werkt met behulp van een kleine stroom aan de basis om een ​​veel grotere stroom te regelen die van de collector naar de emitter stroomt.In een NPN -transistor, wanneer een kleine voorwaartse spanning wordt aangebracht tussen de basis en emitter, worden elektronen van de emitter in de basis geïnjecteerd.Omdat de basis dun en licht gedoteerd is, recombineren slechts enkele elektronen daar;De meeste worden in de collector geveegd vanwege de omgekeerde voorgestelde collector-base junction.Dit creëert een sterke verzamelstroom.De transistor fungeert als een huidige versterker, waarbij een kleine basisstroom (i_B) regelt een veel grotere verzamelstroom (i_C).De relatie tussen hen wordt gedefinieerd door de huidige winst β, waar

De emitterstroom (ik_E) is de totale stroom die de transistor verlaat en is de som van de basis- en verzamelstromen:

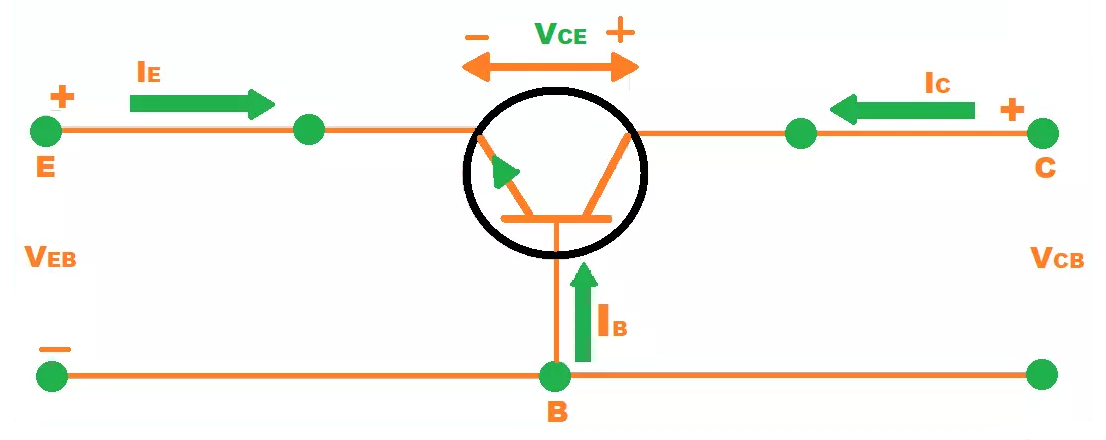

Figuur 4. Werkprincipe van een bipolaire junctietransistor

Hoe mosfets werken?

Een MOSFET (metaal-oxide-halfgeleider veldeffect transistor) werkt door de stroom van stroom tussen twee terminals (bron en afvoer) te regelen met behulp van een elektrisch veld dat wordt gegenereerd door de poortsterminal.

In een N-kanaalverbeteringsmodus MOSFET is het apparaat normaal gesproken uit wanneer er geen poortspanning wordt toegepast.Wanneer een positieve spanning op de poort wordt toegepast, creëert het een elektrisch veld dat elektronen naar het kanaalgebied in het P-type substraat aantrekt.Deze elektronen vormen een inversielaag, waardoor een geleidend kanaal tussen de bron en de afvoer ontstaat.De stroom kan vervolgens stromen wanneer een spanning wordt toegepast tussen deze twee terminals.

De dunne oxidelaag tussen de poort en het substraat werkt als het diëlektricum in een condensator.Het isoleert de poort elektrisch, dus vrijwel geen stroom stroomt in de poort zelf.Dit minimaliseert het stroomverbruik en maakt het apparaat energiezuinig.

Om de MOSFET uit te schakelen, wordt de poortspanning verwijderd of nul gemaakt, waardoor het kanaal verdwijnt en de stroomstroom stopt.P-kanaal MOSFET's werken op dezelfde manier, maar vereisen een negatieve poortspanning om een ​​kanaal voor stroomstroom te vormen.

De schakelsnelheid van de MOSFET hangt af van hoe snel de poortcapaciteit kan worden opgeladen of ontslagen.Zodra het apparaat echter volledig aan of uit is, verbruikt het bijna geen stroom, waardoor het ideaal is voor gebruik in digitale logische circuits en high-speed schakeltoepassingen.

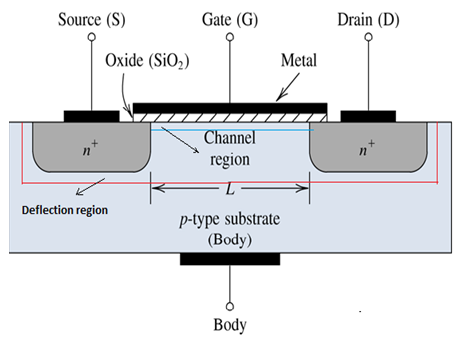

Figuur 5. Werkprincipe van een MOSFET

Soorten BJT en MOSFET

Soorten bipolaire junctie transistors (BJT's)

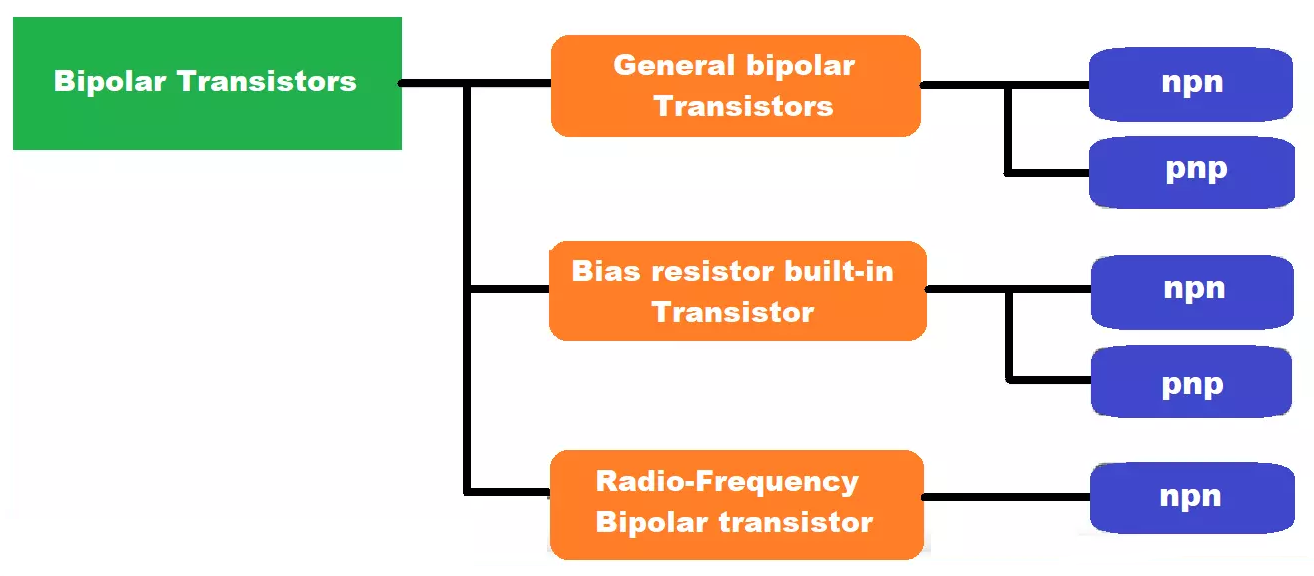

Figuur 6. BJT -typen

• NPN -transistor

Een NPN-transistor bestaat uit twee N-type halfgeleiderlagen gescheiden door een dunne P-type basis.Wanneer een voorwaartse vertekening wordt toegepast op de basis-emitterverbinding, stromen elektronen van de emitter in de basis.De meeste van deze elektronen worden in de collector geveegd en genereren een sterke stroomstroom.NPN -transistoren worden op grote schaal gebruikt vanwege de hoge mobiliteit van elektronen, waardoor snellere schakelen en betere prestaties in veel elektronische toepassingen mogelijk zijn.

• PNP -transistor

Een PNP-transistor heeft een omgekeerde structuur vergeleken met een NPN: twee p-type lagen met een n-type basis daartussenin.Wanneer de emitter-base junctie voorwaarts is, bewegen gaten van de emitter in de basis en worden vervolgens verzameld door de collector.Omdat gaten langzamer bewegen dan elektronen, hebben PNP -transistoren meestal een lagere stroomversterking en langzamere schakelsnelheden.Desondanks zijn ze belangrijk in complementaire circuitontwerpen en worden ze vaak gebruikt voor toepassingen zoals low-side switching.

MOSFET -typen en bedrijfsmodi

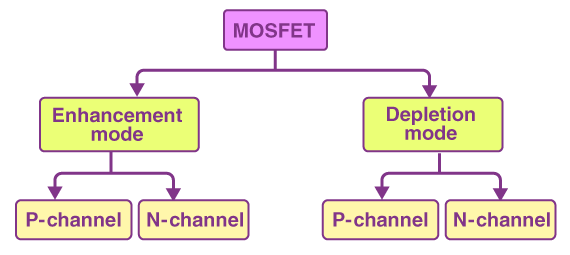

Figuur 7. MOSFET -typen

• Verbeteringsmodus MOSFETS

Deze transistoren zijn normaal gesproken uit en vereisen een poortspanning om in te schakelen. N-kanaal verbeteringsmodus MOSFETS worden ingeschakeld door een positieve spanning toe te passen op de gate -terminal.Dit zijn zeer efficiënte apparaten die bekend staan ​​om hun snelle schakelsnelheden en lage onresistentie, waardoor ze ideaal zijn voor gebruik in power-switching-toepassingen, schakelregelaars, motorcontrollers en digitale logische circuits.P-kanaal verbeteringsmodus MOSFETS, aan de andere kant, vereisen een negatieve poortspanning om in te schakelen.Hoewel ze de neiging hebben om lagere schakelsnelheden en hogere weerstand te hebben dan hun N-kanaal tegenhangers, zijn ze geweldig in CMOS (complementaire metaal-oxide-halfgeleider) ontwerpen.In deze systemen werken P- en N-kanaal-MOSFET's samen om logische poorten te maken die vrijwel geen stroom verbruiken wanneer het inactief is, wat belangrijk is voor elektronica met batterijen en low-power.

• Uitputtingmodus MOSFETS

Deze zijn normaal gesproken aan en vereisen een poortspanning om uit te schakelen. N-kanaal uitputting-modus MOSFETS Voer standaard stroom uit en kan worden uitgeschakeld door een negatieve poortspanning toe te passen.Deze zijn nuttig in toepassingen zoals analoge circuits, constante stroombronnen of faalveilige ontwerpen waarbij een "altijd-on" gedrag wenselijk is.P-kanaal uitputting-modus MOSFETS Werk op dezelfde manier, maar vereisen een positieve poortspanning om uit te schakelen.Hoewel ze minder vaak worden gebruikt, vervullen ze belangrijke rollen in specifieke analoge of beschermende circuitontwerpen waar voorspelbare standaardgeleiding nodig is.

Sterke en zwakke punten van BJT en MOSFET

Sterke en zwakke punten van BJT's

Sterke punten	Zwakke punten
Hoge lineariteit en consistente versterking voor analoge circuits	Vereist constante basisstroom, toenemend vermogen consumptie
Reageert goed op kleine invoerstromen (ideaal voor audio voorversterkers, sensorinvoer)	Lage invoerimpedantie, waardoor het moeilijk is om mee te communiceren High-Impedance-bronnen
Matige stroomuitgang met eenvoudige controle	Vatbaar voor thermische wegloper zonder de juiste koeling
Over het algemeen betaalbaarder dan mosfets	Lagere schakelsnelheid in vergelijking met MOSFET's, beperkend gebruik In snelle digitale toepassingen
Uitstekend voor analoge toepassingen met lage ruis zoals radio frequentie- en instrumentatie -versterkers	Beperkte ingangsspanningszwaai, vooral bij laagspanning systemen
Gemakkelijker om te vertonen en te stabiliseren in de lineaire modus met de juiste ontwerp	Winst (β) varieert sterk tussen apparaten en met temperatuur, die strakker circuittolerantie of feedbackontwerp vereisen
Sterke prestaties in push-pull en klasse AB-versterker fasen	Niet zo schaalbaar als MOSFET's in moderne geïntegreerde circuits of zeer hoge dichtheid VLSI-ontwerpen
De voorkeur in discrete transistorontwerpen waar eenvoud en analoge precisie krijgen prioriteit	Grotere fysieke grootte en minder efficiënt in opvoedingsmacht Schakelen tenzij zorgvuldig ontworpen met het zinken van het warmte en vooringenomenheid

Sterke en zwakke punten van MOSFETS

Sterke punten	Zwakke punten
Zeer hoge invoerimpedantie;heeft bijna geen stroom nodig controle	Gemakkelijk beschadigd door statische elektriciteit (ESD)
Eenvoudig in contact te komen met digitale logische circuits	Heeft beschermingscircuits nodig om poortschade te voorkomen
Lage onresistentie helpt het vermogensverlies te verminderen	Gate moet opladen en ontladen, die vertraagt Schakelen met hoge snelheid
Geweldig voor low-power en energiebesparende apparaten	Minder efficiënt bij zeer hoge frequenties zonder speciaal ontwerp
Werkt goed in snelle schakelapplicaties zoals Power benodigdheden en converters	Heeft zorgvuldige poortspanningsregeling nodig;Te hoog kan beschadigen het apparaat
Gebruikt in CPU's, GPU's en draagbare elektronica vanwege klein Grootte en laag vermogen	Niet betrouwbaar in high-laad of extreme omgevingen Tenzij speciale versies worden gebruikt
Beschikbaar in zowel N-kanaal- als p-kanaaltypen voor Balanced Logic Design (CMOS)	Kan duurder zijn dan BJT's in eenvoudige, low-power analoog gebruik
Snel en efficiënt schakelen vermindert warmte in circuits	Kan vervorming vertonen in precisie analoge circuits tenzij gecompenseerd

Toepassingen van BJT en MOSFET

Analoge circuits

In circuits die werken met signalen (zoals geluid), worden BJT's vaak gebruikt omdat ze een goede signaalkwaliteit en winst geven.Je zult ze vinden in dingen als audioversterkers en spanningsregelaars.MOSFET's worden hier ook gebruikt, vooral wanneer hoge ingangsweerstand of snel schakelen nodig is, zoals in analoge schakelaars of sommige spanningsregels.

Schakelcircuits

Zowel BJT's als MOSFET's kunnen worden gebruikt om dingen in en uit te schakelen in een circuit.BJT's zijn goed voor langzamere schakelaars die winst nodig hebben, zoals in motorcontrollers of eenvoudige relais.MOSFET's zijn beter voor snel en efficiënt omschakelen, zoals in motorsnelheidscontrollers, digitale timers of voedingscircuits.

Signaalverwerking

Wanneer een circuit kleine, precieze signalen zoals van sensoren of in filters moet afhandelen, worden BJT's vaak gekozen omdat ze stabiel zijn en consistente prestaties geven.MOSFET's kunnen hier ook worden gebruikt, vooral in digitale systemen, maar BJT's zijn beter als de nauwkeurigheid belangrijk is.

Digitale circuits

MOSFET's zijn de belangrijkste bouwstenen van digitale elektronica.Ze worden gebruikt in dingen zoals computerchips, geheugen en logische poorten omdat ze heel weinig kracht gebruiken en snel werken.BJT's waren vroeger gebruikelijk in oudere digitale systemen, maar worden nu meestal vervangen door MOSFET's.

Hoogfrequente circuits

Voor zeer snelle signalen, zoals in radio's of draadloze systemen, kunnen beide typen worden gebruikt.BJT's werken goed tot een paar honderd megahertz, waardoor ze geweldig zijn voor radioversterkers.Hoge snelheid MOSFET's, zoals GAN- of LDMOS-typen, worden gebruikt in moderne hoogfrequente systemen zoals radar- of communicatieapparaten omdat ze snel schakelen en niet veel energie verspillen.

Power Circuits

In circuits die veel vermogen regelen, worden MOSFET's meestal gekozen voor lagere spanningssystemen zoals batterijladers, LED-lichten en kleine stroomomzetters, ze zijn efficiënt en blijven koel.BJT's, of hun sterkere versies zoals IGBT's, worden nog steeds gebruikt in zware systemen zoals motoraandrijvingen en industriële machines waar ze grote stromen en spanningen kunnen verwerken.

Verschillen tussen BJT en MOSFET

Eigendom	Bipolaire junctie transistor (BJT)	Metaaloxide halfgeleider Field Effect Transistor (MOSFET)
Classificatie	Twee soorten: NPN en PNP	Twee soorten: verbeteringsmodus (N-kanaal, p-kanaal) en Uitputtingmodus (N-kanaal, p-kanaal)
Terminals	Basis, emitter, verzamelaar	Poort, bron, afvoer
Transistortype	Bipolaire transistor	Unipolaire transistor
Laad dragers	Zowel elektronen als gaten	Elektronen of gaten
Controlemethode	Huidig ​​gecontroleerd apparaat	Spanningsgestuurd apparaat
Schakelsnelheid	Tot ~ 100 kHz	Tot ~ 300 kHz
Invoerimpedantie	Laag	Hoog
Uitgangsimpedantie	Laag	Medium
Temperatuurcoëfficiënt en parallel	Negatieve coëfficiënt;beperkt parallel gebruik	Positieve coëfficiënt;Makkelijk om te parallel te zijn
Stroomverbruik	Hoger (vanwege de huidige controle)	Lager (vanwege spanningsregeling)
Tweede storingslimiet	Heeft een tweede storingslimiet	Geen tweede uitsplitsing;gedefinieerd veilig werkgebied
Thermische stabiliteit	Lagere thermische stabiliteit	Betere thermische stabiliteit
Power -dissipatie bij het schakelen	Meestal verdwijnt meer kracht	Efficiënter in het schakelen;lagere dissipatie

Conclusie

BJTS en MOSFET's worden beide gebruikt om de stroom van elektriciteit te regelen, maar ze doen het op verschillende manieren.BJT's gebruiken een kleine stroom om een ​​grotere te besturen, dus ze zijn geweldig voor het versterken van signalen, zoals in luidsprekers of radio's.MOSFET's gebruiken spanning in plaats van stroom en zijn beter voor snel schakelen en sparen, waardoor ze gebruikelijk zijn in computers en batterij-apparaten.Elk heeft zijn sterke punten, BJT's zijn beter voor schone signaalregeling en MOSFET's zijn beter voor snelle, lage energie omschakelen.De juiste kiezen hangt af van wat uw circuit nodig heeft: kracht, snelheid, signaalkwaliteit of energiebesparingen.
