BC556 Transistor: volledige gids voor pinout, specificaties, werken en toepassingen

De BC556 PNP-transistor onderscheidt zich als een veelzijdige en betrouwbare component in moderne elektronica, en biedt krachtige mogelijkheden in versterkings- en schakeltoepassingen.De unieke halfgeleiderstructuur, met een N-type laag ingeklemd tussen twee P-type lagen, zorgt voor efficiënte stroomregeling, waardoor het een vereiste element is in circuits variërend van audio-apparaten tot stroomsystemen.Dit artikel graaft in de belangrijkste kenmerken, specificaties en praktische toepassingen van de BC556 -transistor, die inzichten biedt in de werking, ontwerpoverwegingen en use cases.Deze gids biedt waardevolle kennis om u te helpen het volledige potentieel van de BC556 in uw projecten te benutten.

Catalogus

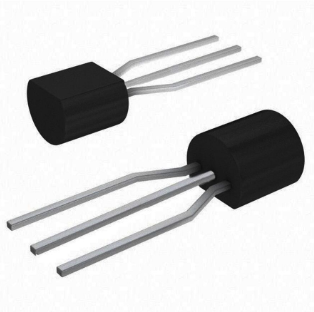

BC556 Transistor Overzicht

De BC556 Transistor presenteert zich als een PNP-type halfgeleider, vaak gebruikt voor signaalomschakeling en versterking binnen verschillende elektronische circuits.Het beschikt over drie terminals: de emitter, basis en verzamelaar, die elk aanzienlijk bijdragen aan de functionaliteit ervan.Het apparaat wordt geactiveerd wanneer de basisterminal wordt gestabiliseerd op nul volt, waardoor regulering van de stroomstroom tussen de collector en emitter mogelijk is.Eenmaal ingeschakeld, vergemakkelijkt de transistor spanning over het collector-emitterpaar, waardoor het signaalversterking wordt beheerd.Het handhaaft een base-emitterspanning van ongeveer 660 mV en toont een versterkingsversterking van 125 tot 450, wat zijn vermogen benadrukt om zwakke signalen te stimuleren.Deze eigenschap maakt het meestal geschikt voor compacte elektronische apparaten, met name audioversterkers, waar precisie en betrouwbaarheid voorrang hebben.

Huidige mechanisme

Inzicht in de operationele beperkingen van de BC556 is een must, met name de capaciteit om een ​​piekstroom te verwerken die 200 mA bereikt.In volledige verzadiging ondersteunt de transistor tot 100 mA stroom tussen de collector en emitter, wat de stevigheid ervan weerspiegelt in matige vermogenstoepassingen.Het overschrijden van deze limiet vormt echter een risico voor het apparaat, waarbij zorgvuldige ontwerpstrategieën worden gevraagd.In praktische toepassingen kunt u vaak koellichamen gebruiken om potentiële oververhitting gevaren te verlichten, waardoor de betrouwbaarheid van het apparaat wordt verbeterd.

De BC556 werkt via de huidige regelgeving;Het stoppen van de basisstroomovergangen de transistor in het afgesneden gebied, waardoor deze wordt gedeactiveerd.In het ingenieus vervaardigd, vereist het onder 2MA van basisstroom voor activering, waardoor de werkzaamheid in scenario's met beperkte stroombeschikbaarheid wordt gewaarborgd.Circuitontwerpprestaties kunnen worden geoptimaliseerd door de basisspanning aan te passen van 0,7 V tot 0,9 V, het bereiken van een balans tussen snelle activering en verminderd stroomverbruik.

PIN -configuratie

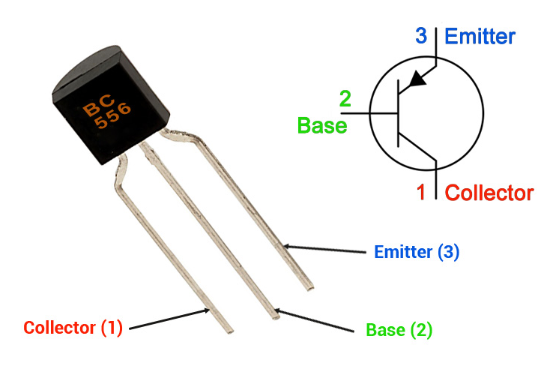

Pin -nummer	Speldnaam	Beschrijving
Pin-1	Verzamelaar	Deze terminal verzamelt de elektronen die worden uitgezonden van de emitter.
Pin-2	Baseren	Deze terminal helpt bij het regelen van de transistor vooringenomenheid.
Pin-3	Emitter	Gestoten elektronen van de emitter bewegen naar de primaire PN Junction.

Functies en specificaties

Functie/specificatie	Details
Type	PNP -transistor
Pakkettypen	TO-92, SOT54 Plastic
Collector om spanning uit te zenden (VCEO)	-65V
Geluidsniveau	Lage ruis
Leadvrije naleving	PB-vrij
Maximale stroom (IC)	100 ma
Technologie	Geavanceerde procestechnologie
Foutenspanning	Lage foutspanning
Schakelsnelheid	Snelle schakelsnelheid
Power & Current Handling	Hoog
Collector Power Dissipation (PC)	0,5 W
Collector naar basespanning (VCBO)	-80v
Zending tot basistage (Vebo)	-5V
Collector capaciteit	8 PF
Overgangsfrequentie (FT)	150 MHz
Bedieningsverbindingstemperatuur	150 ° C

Gelijkwaardige en complementaire modellen

Equivalent

• BC558

• A1015

• S8550

• BC557

Complementair

• BC546

• BC548

• BC547

• BC549

Ideale voorwaarden voor het gebruik van BC556 -transistor

Om ervoor te zorgen dat de BC556 -transistor u in de loop van de tijd goed dient, is het verstandig om de gespecificeerde limieten te respecteren.Door de stroom onder 100 mA te houden bij het aandrijven van een belasting met deze transistor behoudt niet alleen de functionaliteit, maar houdt u ook in overeenstemming met het beoogde gebruik ervan.Zich bewust zijn van de spanning van de collector-naar-emitter, die onder -36V moet blijven, voegt een andere laag van respect voor zijn ontwerp toe.

De delicate relatie met temperatuur wordt duidelijk bij het overwegen van de junctietemperatuur, die niet 150 ° C mag overtreffen.Dit begrip komt voort uit verschillende tests en spreekt tot het zorgvuldige evenwicht dat nodig is om schade aan het halfgeleidermateriaal te voorkomen.

Het toevoegen van een weerstand aan de basis van de transistor speelt een actieve rol bij het afschermen van het apparaat.De basisweerstand reguleert niet alleen inkomende stroom;Het fungeert als een stille voogd en zorgt ervoor dat de transistor niet wordt overweldigd door overmatige stroom.Deze praktijk benadrukt een mix van fictief inzicht en praktische wijsheid, waardoor de transistor soepel kan functioneren en zijn leven en stabiliteit verlengt.

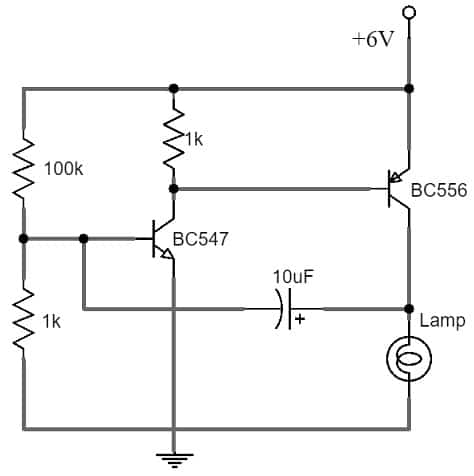

Functioneel ontwerp van een op transistor gebaseerd lampflitsencircuit

Het op transistor gebaseerde lampflitsencircuit, vaak geïmplementeerd voor voertuigsignalering en als voorzichtigheidsindicatoren bij bouwzones, maakt gebruik van de eigenschappen van BC556- en BC549-transistoren.Op een compact breadboard -canvas integreert het componenten zoals weerstanden, een 6V -batterij, een lamp, condensatoren en verbindingsdraden, allemaal harmonieus werkend naar een efficiënte configuratie.

Werkingsmechanisme

De kern van dit circuit pulsen met regeneratieve feedback, een proces dat in beweging is ingesteld door een 6V -besturingssignaal dat de basis van de BC549 -transistor bereikt.Deze spannende interactie initieert de reactie van de BC556 -transistor, waardoor de lamp wordt verlicht met een vastberaden gloed.Door de snelle dans van transistoromschakeling vervult de lamp zijn knipperende rol en reikt hij uit als een visuele cue die is ontworpen om de aandacht te trekken en urgentie over te brengen.

Toepassingen

De BC556 -transistor integreert naadloos in talloze functionele apparaten en circuits en toont zijn aanpassingsvermogen over een divers scala aan elektronische velden.Deze component is een kernelement in zowel consumentenelektronica als industriële systemen, ter ondersteuning van technologieën die nauwkeurige versterking en controle vereisen.

Audiocircuit

In het ontwerp van het audiocircuit is de BC556 dynamisch voor het waarborgen van geluidsfeituur en kwaliteit.Een basistoepassing is de versterking van zwakke audiosignalen met minimale ruis, waardoor een duidelijkere geluidsuitvoer in verschillende audio -apparaten mogelijk is.De meeslepende ervaring van het luisteren naar high-fidelity-geluid komt vaak voort uit zorgvuldige audiotermplificatie, waarbij de BC556-transistor aanzienlijk bijdraagt.

Algemene versterking

In algemene versterking dient de BC556 als een eerste component in versterkingsmodules voor signalen en audio.Het biedt stabiele versterking in verschillende omgevingen en toepassingen.De aanpassingsvermogen en betrouwbaarheid benadrukken zijn wijdverbreide nut.

Drivermodules

De BC556 is bedreven in bestuurdersmodules, vooral voor het voeden van LED's en relais.Deze opstellingen profiteren van de capaciteit van de transistor om efficiënt te wisselen en te versterken, waardoor de blijvende prestaties en betrouwbaarheid van LED's en relais worden gewaarborgd.De consistente werking van verkeerslichten onder alle weersomstandigheden is bijvoorbeeld sterk afhankelijk van dergelijke componenten.

Darlington paren en h-bridges

Voor toepassingen met hoge stroom wordt de BC556 vaak geconfigureerd in Darlington-paren, die de effectieve huidige winst verbeteren en het rijden van zwaardere ladingen tot 100 mA moeiteloos vergemakkelijken.Bovendien zorgt de BC556 in H-Bridges, die worden gebruikt voor motorbesturingselementen, nauwkeurige manipulatie van de motorrichting en snelheid mogelijk, wat nuttig is in geautomatiseerde en op afstand bediend voertuigen.

Aanvullende complexe toepassingen

De BC556 blijkt ook nuttig op gebieden zoals oscillatoren, huidige spiegels, vergelijkers en verschillende lineaire en schakelbewerkingen.In oscillatoren helpt het bij het genereren van consistente golfvormen, dynamisch voor timing- en besturingsmechanismen in elektronische apparaten.De rol van de BC556 in de huidige spiegels verhoogt circuitstabiliteit door stromen te spiegelen die worden gebruikt bij analoge signaalverwerking.
