Armenten in elektrische machines: samenstelling, functionaliteit en geavanceerde toepassingen

Elektrische machines zijn belangrijke hulpmiddelen in het dagelijks leven en in grote industrieën.De kern van deze machines is het anker, een belangrijk onderdeel dat helpt elektrische energie in beweging of beweging in elektrische energie te veranderen.Deze gids duikt diep in hoe armaturen werken in verschillende machines zoals motoren en generatoren.Het legt uit hoe de delen van een armatuur samenwerken om machines soepel en efficiënt te laten werken.Door de details over hoe armaturen functioneert, werpt dit artikel licht op hoe de beste prestaties te krijgen en energie te besparen in elektrische machines.

Catalogus

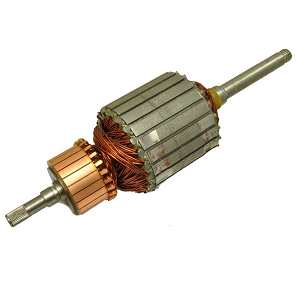

Inzicht in armaturen

Een anker is een uitstekend onderdeel van elektrische machines, waardoor stroomopwekking mogelijk is door zijn interactie met magnetische velden.Afhankelijk van het ontwerp van de machine kan het anker roteren of stationair blijven.Het werkt in een zone die de luchtspleet wordt genoemd, waar het interageert met magnetische flux om elektromotorische kracht (EMF) te produceren, waardoor uiteindelijk mechanische beweging wordt gecreëerd.Dit magnetische veld wordt gegenereerd door permanente magneten of elektromagneten, spoelen van draad die magnetisch worden wanneer elektriciteit erdoorheen stroomt.In bepaalde machines, zoals dubbel gevoed systemen, kan het magnetische veldelement ook fungeren als een hulpmiddels armatuur, het stimuleren van controle en energie-conversie-efficiëntie.Voor optimale prestaties worden armaturen zorgvuldig ontworpen om loodrecht te blijven op zowel het magnetische veld als de richting van beweging, kracht of koppel.Deze uitlijning maximaliseert de elektromagnetische krachten die de machine aansturen.Meestal gemaakt van koper vanwege de elektrische geleidbaarheid, zijn de ankerwikkelingen gerangschikt om EMF efficiënt te genereren en energie om te zetten.Dit ontwerp heeft direct invloed op de koppeluitgang, snelheidsregeling en de algehele efficiëntie van de machine.

Een armatuur speelt verschillende rollen in elektrische machines, die hun efficiëntie en functionaliteit direct beïnvloeden.Het belangrijkste taak is om elektrische stroom in een magnetisch veld te dragen om koppel in roterende machines of kracht in lineaire te produceren.Dit is gebaseerd op elektromagnetische inductie, waarbij beweging tussen het anker en het magnetische veld EMF induceert.Deze EMF drijft stroom door de ankerwikkelingen, waardoor een magnetische kracht ontstaat die elektrische energie omzet in mechanische beweging of vice versa.In elektrische motoren zet het anker elektrische energie om in mechanisch vermogen.Tijdens dit proces werkt de geïnduceerde EMF tegen de ankerstroom, bekend als Back EMF, die helpt bij het reguleren van snelheid en koppel.Omgekeerd zet de anker in generatoren mechanische energie om in elektrische energie, hetgeen zijn dubbele rol aantoont in machines zoals motoren en generatoren.

Elektromotorische kracht (EMF) en vermogensconversie -efficiëntie

De productie van EMF in het anker is goed voor stroomconversie.Volgens de wet van Faraday van elektromagnetische inductie wordt EMF gegenereerd door de relatieve beweging tussen het anker en het magnetische veld.Na de wet van Lenz is deze EMF tegen de beweging die deze creëert.In motoren reguleert deze tegengestelde EMF of rug EMF snelheid en koppel door de ingangsstroom tegen te gaan, waardoor stabiele en efficiënte werking wordt gewaarborgd.Bij gebruik in generatoren zet het anker mechanische energie om in elektrisch vermogen.Deze conversie wordt verbeterd door strategisch ontworpen wikkelingen en een goed gepland magnetisch circuit, dat energieverliezen minimaliseert en energieoverdracht optimaliseert.De polariteit en intensiteit van de EMF hangt af van de sterkte van het magnetische veld en de rotatierichting van het anker, waardoor precieze controle over het vermogen mogelijk is.Dit aanpassingsvermogen is behoefte aan variabele snelheids- en belastingsvereisten in industriële en hernieuwbare energiesystemen.

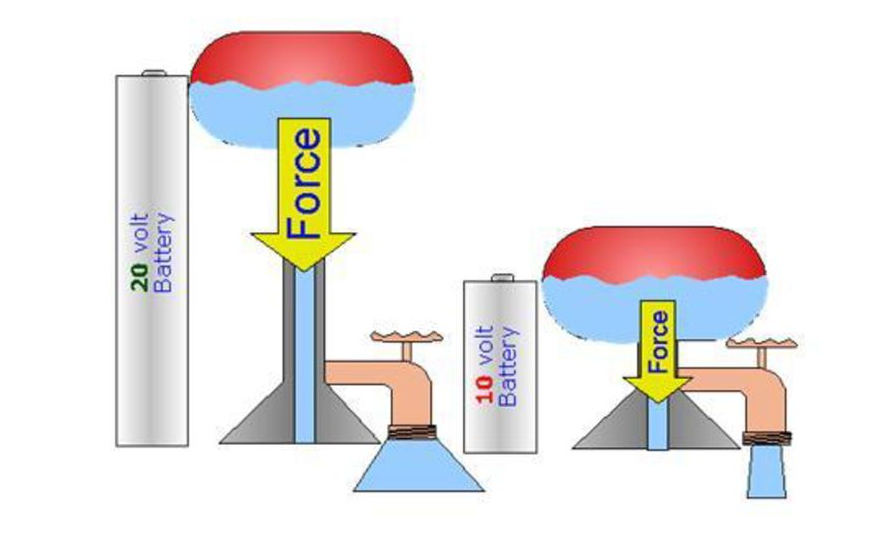

Figuur 2. EMF -vergelijking en interne weerstand in een circuit

Samenstelling van armatuurcomponenten

Een armatuur is een hoofddeel van elektrische machines, die verantwoordelijk is voor het omzetten van elektrische energie in mechanische energie en vice versa.Het bestaat uit verschillende hoofdcomponenten: de ankerkern, wikkelingen, commutator en schacht.Elk van deze onderdelen is zorgvuldig ontworpen om de efficiëntie van de machine te verbeteren, de stroomverliezen te verminderen en duurzaamheid te waarborgen.Dit gedeelte biedt een gedetailleerde uitsplitsing van elke component, waarin wordt uitgelegd hoe ze bijdragen aan de prestaties van elektrische motoren en generatoren.

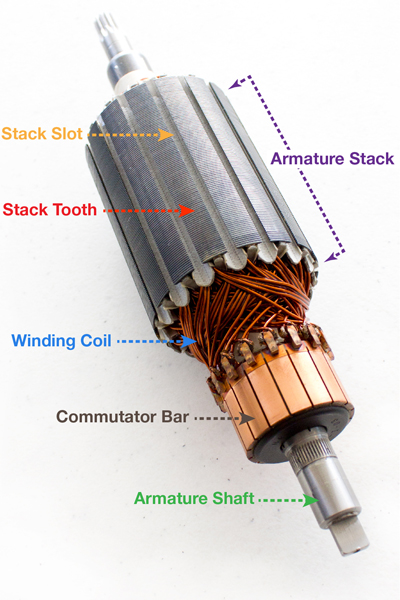

Figuur 3. Labelte armatuurstructuur en onderdelen

Ankerkern

De ankerkern is de magnetische ruggengraat van het anker.De belangrijkste functie is het ondersteunen van de wikkelingen en het verbeteren van de magnetische interacties die nodig zijn voor energieconversie.Het is gemaakt van dunne lagen siliciumstaal, laminaties genoemd, die aan elkaar worden gestapeld.Deze gelaagde structuur vermindert wervelstromen, ongewenste circulerende stromen die energieverlies en oververhitting veroorzaken.Door deze stromen tot elke dunne laag te beperken, verbetert het gelamineerde ontwerp de energie -efficiëntie van de machine aanzienlijk.Een ander belangrijk kenmerk van de kern is het vermogen om hysteresisverliezen te minimaliseren.Deze verliezen treden op wanneer het kernmateriaal herhaaldelijk wordt gemagnetiseerd en gedemagnetiseerd door het afwisselend magnetische veld.

Om dit te verminderen, is de kern gemaakt van hoogwaardig siliciumstaal, dat lage hysteresis verlieseigenschappen heeft.De laminaties worden zorgvuldig uitgelijnd en de slots die de wikkelingen vasthouden, worden nauwkeurig gesneden om de magnetische stroom te maximaliseren en lekkage te minimaliseren.In sommige geavanceerde ontwerpen zijn de slots scheef om het magnetische tandwiel te verminderen, een schokkerige beweging die kan optreden wanneer de rotor uitsluit met de magnetische polen van de stator.Dit scheve slotontwerp zorgt voor soepelere rotatie en vermindert trillingen, wat leidt tot stillere en betrouwbaardere machine -werking.

Armature Windings

Armatuurwikkelingen zijn verantwoordelijk voor het genereren van elektromotorische kracht (EMF) door stroom door het magnetische veld van de machine te leiden.Deze wikkelingen zijn gemaakt van koperdraad vanwege de uitstekende elektrische geleidbaarheid.De draden zijn zorgvuldig geïsoleerd om kort circuits te voorkomen en de integriteit van de wikkeling te behouden.De opstelling van de wikkelingen in de kernsleuven is belangrijk voor het maximaliseren van de efficiëntie.Er zijn twee hoofdtypen wikkelingsconfiguraties: Lapwikkend en golfwikkeling.Lapwikkeling wordt gebruikt in toepassingen die hoge stroom vereisen bij lage spanning.Het verbindt parallel en biedt meerdere paden voor de stroom, wat de huidige capaciteit verhoogt.

Golfwikkeling is beter geschikt voor hoogspanning, laagstroomtoepassingen.Het verbindt in serie, waardoor de spanning wordt verhoogd terwijl de stroom lager wordt gehouden.De keuze van de wikkelconfiguratie heeft rechtstreeks invloed op het koppel-, snelheids- en spanningskarakteristieken van de machine, waardoor aanpassing voor verschillende operationele behoeften mogelijk is.De plaatsing en verbinding van de wikkelingen zijn strategisch ontworpen om het magnetische veld te optimaliseren en potentiële problemen zoals boog en trillingen te verminderen.Technieken zoals het scheeftrekken van de wikkelingen of het gebruik van meerdere spoelen in een enkele slot verbeteren de prestaties en minimaliseren elektromagnetische interferentie.

Commutator

De commutator is een belangrijk onderdeel in DC -machines.De belangrijkste rol is om de stroomstroom door de ankerwikkelingen te sturen, waardoor consistente mechanische rotatie of elektrische uitgang wordt gewaarborgd.Het bestaat uit meerdere kopersegmenten, die individueel van elkaar zijn geïsoleerd.Deze segmenten zijn verbonden met de ankerwikkelingen en roteren met de as.Terwijl het anker roteert, schakelt de commutator de stroomrichting op precieze momenten over.Dit schakelen houdt het koppel in de motorconstante of de uitgangsspanning in de generatorstal.De juiste timing is nodig voor het handhaven van een soepele werking en het voorkomen van onderbrekingen in de stroomstroom.

Om dit te bereiken, wordt de commutator gekoppeld aan koolstofborstels die glijdende elektrisch contact met de roterende segmenten behouden.Het ontwerp en het onderhoud van de commutator zijn goed voor het minimaliseren van vonken en slijtage.Hoogwaardige isolatie en precieze bewerking van de kopersegmenten zorgen voor duurzaamheid en verminderen het risico op elektrische fouten.Regelmatig onderhoud is vereist om de commutator schoon te houden en vrij van stof of puin, die het elektrische contact kunnen verstoren.Juiste borstelspanning en -instelling dragen ook bij aan een langere levensduur van commutator en betrouwbaardere machineprestaties.

Ankeras

De ankeras is de centrale ondersteuningsstructuur voor alle roterende delen van het anker, inclusief de kern en commutator.Het verzendt het mechanische vermogen dat wordt gegenereerd door de motor of ontvangen door de generator.De as is ontworpen om rotatiekrachten, koppel en trillingen tijdens het bedrijf te weerstaan.Materiaalselectie is behoefte aan de as, omdat deze sterk, rigide en duurzaam moet zijn.Hoge sterkte stalen legeringen worden vaak gebruikt om de mechanische ondersteuning te bieden met behoud van een relatief licht gewicht om traagheid te verminderen.De as zorgt ook voor een precieze uitlijning van de roterende componenten, voor soepele werking en efficiënte vermogensoverdracht.

Elke verkeerde uitlijning kan leiden tot mechanische verliezen, verhoogde slijtage en potentiële schade aan de machine.Om wrijving en slijtage te minimaliseren, wordt de as ondersteund door zeer nauwkeurige lagers die gladde rotatie mogelijk maken.Deze lagers worden zorgvuldig geselecteerd om de radiale en axiale belastingen te verwerken tijdens de werking.Juiste smering en regelmatig onderhoud van deze lagers zijn goed voor het voorkomen van oververhitting en het verlengen van de levensduur van de as en de gehele ankerassemblage.

Hoe werkt een armatuur?

Een anker helpt de elektrische energie te veranderen in beweging in motoren of verandert van beweging in elektrische kracht in generatoren.Dit gebeurt vanwege elektromagnetische inductie.Dit betekent dat wanneer u een draad door een magnetisch veld beweegt, deze een elektrische kracht creëert (EMF genoemd).Het anker maakt zijn eigen magnetische veld en dit veld interageert met het magnetische veld vanuit een ander deel van de machine (het veldwikkeling genoemd).Deze interactie is wat het armatuur doet werken.

Hoe werkt het armatuur in motoren?

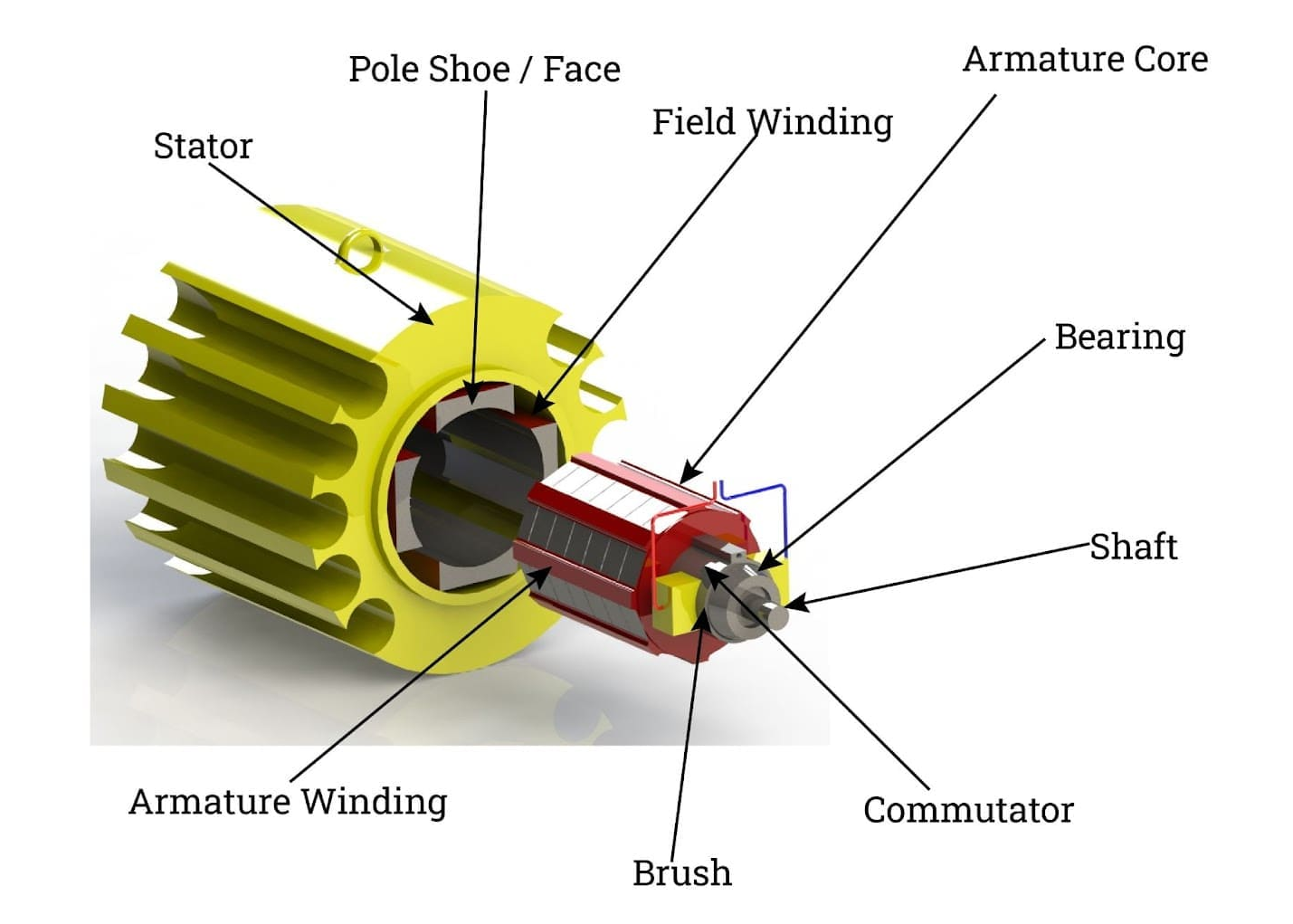

Figuur 4. DC -motorstructuur en ankerbewerking

In elektrische motoren verandert het anker elektrische energie in beweging.Het doet dit door de elektrische stroom door spoelen (wikkelingen genoemd) te laten stromen in een magnetisch veld gemaakt door de stator.Dit magnetische veld kan afkomstig zijn van permanente magneten of elektromagneten.Wanneer de stroom door de ankerwikkelingen gaat, reageert deze met het magnetische veld van de stator en creëert het een kracht die het anker maakt draaien.Om het armatuur soepel te laten draaien, worden een commutator en borstels gebruikt.Deze onderdelen werken samen om de richting van de stroom op de juiste tijden te veranderen.De borstels geven elektriciteit door aan de commutator, die de richting van de stroom omdraait om de motor in dezelfde richting te houden.Dit schakelen voorkomt dat de motor niet vastloopt of de verkeerde kant op draait.De linkerregel van Fleming helpt uit te leggen hoe dit werkt.Het laat zien dat de richting van het magnetische veld, de richting van de stroom en de resulterende kracht allemaal samenwerken om rotatie te creëren.

Verschillende dingen beïnvloeden hoe goed de motor werkt.De ankerwikkelingen zijn gerangschikt om de magnetische interactie te maximaliseren en de weerstand te verminderen, waardoor energie -conversie efficiënter wordt.De commutator is ontworpen om de stroom soepel te schakelen met minimale vonk of slijtage.Het gebruik van materialen zoals koper helpt de elektrische weerstand te verlagen en verbetert de stroomoverdracht.Moderne motoren hebben ook controlesystemen die de huidige, snelheid en het koppel beheren.Deze systemen maken precieze aanpassingen mogelijk, waardoor de motor nuttig is voor een breed scala aan toepassingen, van huishoudelijke apparaten tot industriële machines.

Hoe werkt het anker in generatoren?

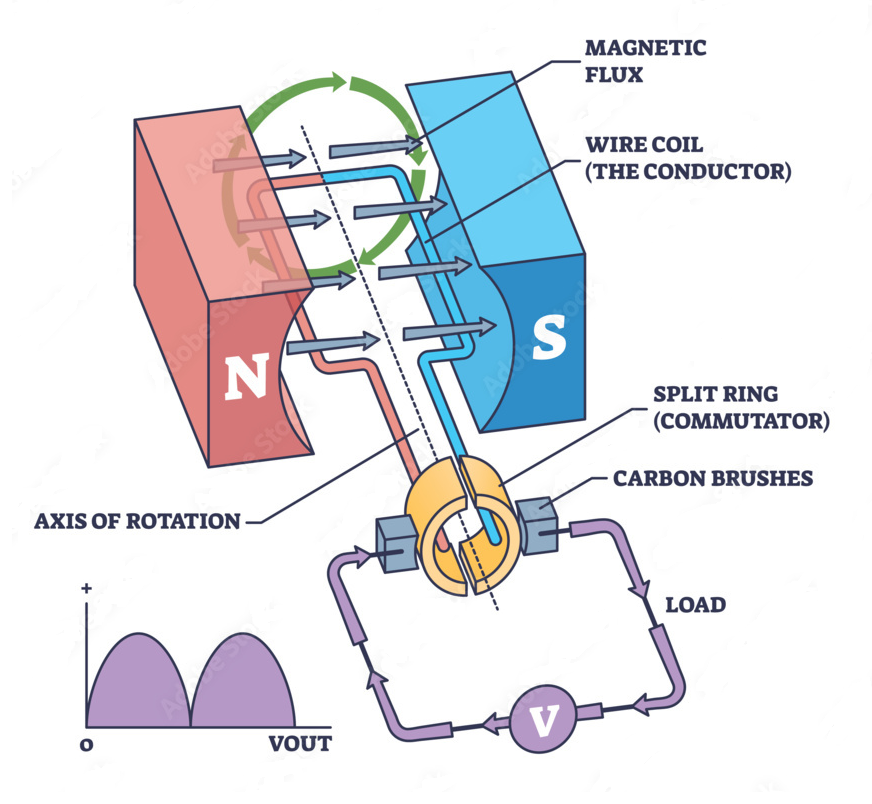

Figuur 5. DC -generatorbewerking met EMF -generatie en rectificatie

In generatoren doet het anker het tegenovergestelde van wat het doet in motoren: het verandert van beweging in elektrische energie.Dit maakt ook gebruik van elektromagnetische inductie.Wanneer het anker draait in een magnetisch veld gemaakt door de stator, snijdt het door de magnetische lijnen, waardoor EMF (elektromotorische kracht) in zijn wikkelingen ontstaat.Deze draaien wordt aangedreven door zoiets als een turbine of motor.Omdat het anker door veranderende noord- en zuidmagnetische polen beweegt, maakt het een wisselstroom (AC).In DC -generatoren verandert een commutator deze AC in directe stroom (DC) door de uitgang op de juiste tijden te schakelen.In AC -generatoren (ook wel alternatoren genoemd), blijft de uitgang als AC en hangt de frequentie ervan af van hoe snel de anker spins.

Verschillende dingen beïnvloeden hoe goed de generator werkt.Snellere rotatiesnelheid verandert het magnetische veld sneller en produceert meer EMF.Een sterker magnetisch veld creëert ook meer EMF, toenemend vermogen.De wikkelingen zijn gerangschikt om de magnetische interactie te maximaliseren en het energieverlies te minimaliseren.Moderne generatoren gebruiken spanningsregelaars om een ​​gestage spanning en frequentie te behouden, wat belangrijk is voor apparaten die consistent vermogen nodig hebben.Deze systemen passen het magnetische veld aan om veranderingen in stroomgebruik of invoersnelheid in evenwicht te brengen.

Generatoren zijn belangrijk voor het produceren van kracht en het stabiel houden.Door het ankerontwerp te verbeteren en controlesystemen toe te voegen, kunt u generatoren efficiënter en betrouwbaarder maken.Dit helpt bij het behouden van een gestage spanning en frequentie voor vermogensroosters, biedt betrouwbare stroom in hernieuwbare energiesystemen waar de stroombron verandert en zorgt voor back -upkracht voor plaatsen zoals ziekenhuizen en datacenters.Door te verbeteren hoe het armatuur werkt in zowel motoren als generatoren, wordt elektrische machines efficiënter, betrouwbaarder en flexibeler en voldoet aan de stroombehoeften van vandaag.

Technieken in ankercontrole

Het regelen van het anker in elektrische motoren helpt de prestaties te optimaliseren, met name bij het reguleren van snelheid en het beheren van koppel.In DC-motoren beperkt de ingebouwde weerstand van het anker natuurlijk de stroom, waardoor de motor wordt beschermd tegen elektrische en thermische overbelastingen.Om echter een precieze controle over de snelheid te bereiken en zich aan te passen aan verschillende operationele behoeften, wordt externe weerstand vaak aan het circuit toegevoegd.Met deze verstelbare weerstand kunnen operators de ankerstroom verfijnen, waardoor de snelheid en koppelkenmerken van de motor direct worden beïnvloed.

De snelheid van een DC -motor wordt voornamelijk bepaald door de balans tussen de terug elektromotorische kracht (EMF) en de ankerstroom.Achter EMF wordt gegenereerd terwijl de motor roteert in een magnetisch veld, tegen de richting van de ankerstroom.Deze relatie kan worden uitgedrukt als:

Waar:

• 𝑁 = motorsnelheid

• 𝐸𝑏 = terug emf

• 𝐼𝑎 = Araperstroom

• 𝑅𝑎 = Interne weerstand van de armatuur

Om een ​​betere controle over de motorsnelheid te krijgen, wordt een externe weerstand (𝑅𝑐 𝑅𝑐) in het ankercircuit geïntroduceerd, waardoor de vergelijking wordt gewijzigd naar:

Dit laat zien dat de motorsnelheid omgekeerd evenredig is met de totale weerstand in het ankercircuit.Door 𝑅𝑐 aan te passen, kan de totale weerstand worden verfijnd, waardoor precieze snelheidsregeling mogelijk is.

• Verhogen van 𝑅𝑐: dit vermindert de ankerstroom, wat leidt tot een kleinere spanningsval over de weerstand.Als gevolg hiervan neemt de achterste EMF toe, waardoor de motorsnelheid stijgt.

• Afnemende 𝑅𝑐 𝑅𝑐: dit verhoogt de ankerstroom, wat resulteert in een grotere spanningsval, die de achterste EMF verlaagt en de motorsnelheid vermindert.

Deze methode wordt veel gebruikt in zowel Shunt- als Series DC-motoren vanwege zijn eenvoud en kosteneffectiviteit.

Wikkeling en reactie van het armatuur

Armatuurwikkeling creëert spanning en produceert elektromotorische kracht (EMF).Het werkt met het magnetische veld gemaakt door de veldwikkeling.Dit teamwerk helpt de elektrische energie te veranderen in mechanische energie in motoren en mechanische energie in elektrische energie in generatoren.Om elektrische machines beter te laten werken en langer meegaan, is het belangrijk om te begrijpen hoe de wikkeling van de armatuur is ontworpen en hoe het werkt.Het is ook belangrijk om te weten over de ankerreactie, die enkele uitdagingen kan veroorzaken.

Wikkeling

Armatuurwikkeling bestaat uit verschillende spoelen van geleidende draad, meestal koper omdat het elektriciteit goed leidt.Deze spoelen worden zorgvuldig geplaatst in de slots van de ankerkern.Deze opstelling maximaliseert de magnetische interactie en vermindert fluxlekkage, waardoor de elektrische machine efficiënter werkt.De manier waarop deze spoelen zijn gerangschikt, bepaalt het kronkelende type, dat de prestaties van de machine aanzienlijk beïnvloedt.

Er zijn twee hoofdtypen wikkelingsconfiguraties: Lapwikkend en golfwikkeling.Lapwikkeling creëert meerdere parallelle paden voor de stroom om te stromen, waardoor het geschikt is voor hoogstroom, laagspanningsgebruik, zoals zware motoren.Wave Winding daarentegen verbindt de spoelen in serie, waardoor de spanning verhoogt terwijl de stroom lager blijft.Dit type is ideaal voor hoogspannings, laagstroomtoepassingen, zoals uitzendvermogen over lange afstanden.Om het elektrische systeem veilig en betrouwbaar te houden, zijn de spoelen goed geïsoleerd om kortsluiting te voorkomen.Ze zijn ook verbonden met de commutator, die de richting van de stroom op het juiste moment verandert, waardoor het consistent koppel in motoren of een gestage spanningsuitgang in generatoren wordt gewaarborgd.

Er zijn ook geavanceerde wikkelingstechnieken, zoals Gedistribueerde wikkeling en geconcentreerde wikkeling.Gedistribueerde wikkeling spreidt de spoelen over meerdere slots, wat helpt bij het in evenwicht brengen van de magnetische flux en vermindert elektrische ruis.Aan de andere kant groepen geconcentreerde wikkeling de spoelen in minder slots, verhogen de vermogensdichtheid en het maken van de machine compacter.Het kiezen van de rechterwikkelingconfiguratie en techniek beïnvloedt de efficiëntie, koppel en stabiliteit van de machine tijdens de werking.

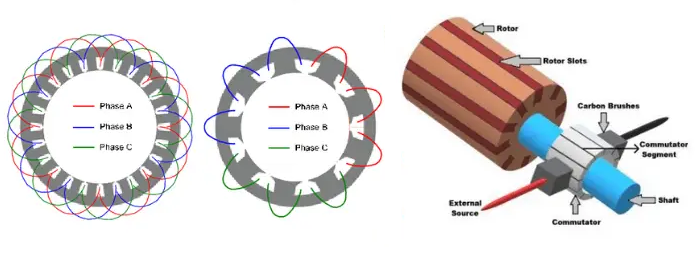

Figuur 6. Wikkelingstypes van armatuur en magnetische interactie

Ankerreactie

Araperreactie gebeurt wanneer het magnetische veld gecreëerd door de ankerstroom interageert met het belangrijkste magnetische veld geproduceerd door de veldwikkeling.Deze interactie kan het hoofdveld versterken of verzwakken, wat leidt tot problemen zoals vervorming van het magnetische veld of een afname van magnetische flux.Deze veranderingen kunnen de prestaties en efficiëntie van de elektrische machine beïnvloeden.

In DC -machines kan de ankerreactie het belangrijkste magnetische veld vervormen, wat leidt tot verschillende problemen. Veldvervorming Verandert de vorm van het magnetische veld, wat de efficiëntie vermindert en ongelijk koppel veroorzaakt. Neutrale vlakke verschuiving gebeurt wanneer het gebied zonder geïnduceerde EMF -beweegt, waardoor het moeilijker is om de huidige richting soepel te schakelen.Deze verkeerde uitlijning kan aan de borstels vullen, wat de commutator kan beschadigen.Aanvullend, Flux verzwakken kan optreden als het magnetische veld van het anker tegen het hoofdveld is, wat leidt tot een vermindering van de totale flux en het verzwakken van de koppeluitgang van de motor.

Arankreactie treedt in verschillende stappen op.Ten eerste creëert de veldwikkeling een gestaag magnetisch veld.Terwijl het anker roteert, beweegt het door dit veld en genereert het een EMF waardoor de stroom door de ankerwikkelingen stroomt.Deze stroom produceert zijn eigen magnetische veld, dat interageert met het hoofdveld.Deze interactie vervormt de belangrijkste magnetische flux, waardoor het neutrale vlak verschuift en het commutatieproces beïnvloedt.Als deze vervorming niet wordt geregeld, kan dit leiden tot meer vonken bij de borstels, lagere efficiëntie en ongelijke koppelproductie.

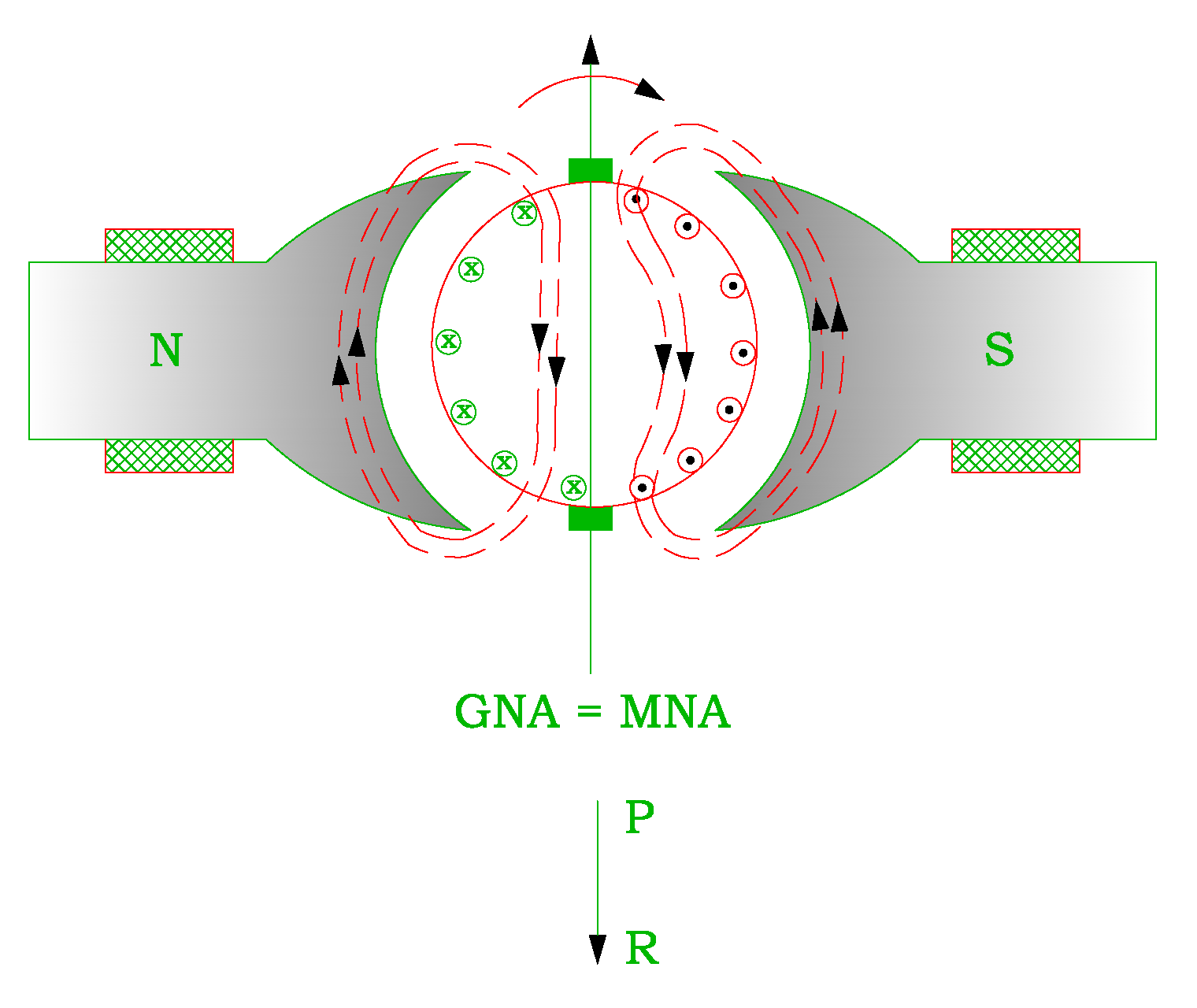

Figuur 7. Armatuurreactie in DC -machine

Onderzoek van ankerverliezen

Aankerminderverliezen zijn een geweldige factor die de efficiëntie en prestaties van elektrische machines beïnvloeden, waaronder zowel motoren als generatoren.Deze verliezen treden op tijdens het energieconversieproces en kunnen de algehele systeemefficiëntie verminderen.De drie primaire soorten armatuurverliezen zijn koperverlies, wervelstroomverlies en hysteresisverlies, elk als gevolg van verschillende fysieke mechanismen.Inzicht in de aard van deze verliezen en het implementeren van strategieën om ze te minimaliseren is vereist voor het optimaliseren van de prestaties en efficiëntie van elektrische machines.

Koperverliezen

Koperverlies, ook wel I²R -verlies genoemd, gebeurt vanwege de elektrische weerstand in de ankerwikkeling wanneer de stroom erdoorheen gaat.Deze weerstand produceert warmte, wat leidt tot stroomverlies en verlaagt de efficiëntie van de machine.De hoeveelheid koperverlies neemt snel toe met hogere stroomniveaus, onder zware belastingomstandigheden.Om koperverliezen te verminderen, kunt u dikkere geleiders gebruiken met grotere dwarsdoorsnedegebieden, die minder weerstand hebben en meer stroom laten stromen met minder vermogensverlies.Een andere benadering is om materialen met een hooggeleidendheid te gebruiken, zoals koper, of zelfs zilver voor speciale gevallen, omdat ze elektriciteit efficiënter uitvoeren.

Het efficiënter ontwerpen van de wikkellay -out kan de duur van de geleiders minimaliseren, wat de weerstand vermindert.Geavanceerde koelsystemen, zoals geforceerde lucht of vloeistofkoeling, spelen ook een rol door de geproduceerde warmte te verspreiden, het anker bij veilige temperaturen te houden en de kronkelende isolatie tegen schade te beschermen.Door zorgvuldig materialen te kiezen, het wikkelingsontwerp te optimaliseren en effectieve koeltechnieken te gebruiken, kunnen koperverliezen worden verminderd.Dit verhoogt niet alleen de efficiëntie van de machine, maar verbetert ook de algehele prestaties en levensduur.

Eddy Current verliezen

Eddy -stroomverliezen gebeuren wanneer veranderende magnetische velden circulerende stromingen in de ankerkern creëren.Deze circulerende stromen produceren tegengestelde magnetische velden, die energie als warmte verspillen en de efficiëntie van de machine verminderen.De hoeveelheid wervelstroomverlies hangt af van verschillende factoren, waaronder de sterkte van het magnetische veld (magnetische fluxdichtheid), de snelheid waarmee het magnetische veld verandert (frequentie van fluxomkering) en de dikte van de lagen van de kern (laminaties).Als deze stromen niet worden gecontroleerd, kunnen ze energieverlies en oververhitting veroorzaken, wat de algehele prestaties en duurzaamheid van de machine beïnvloedt.

Om wervelstroomverliezen te minimaliseren, ontwerpen velen de ankerkern met dunne, geïsoleerde lagen (laminaties) van magnetisch staal.Deze laminaties verhogen de elektrische weerstand tussen lagen, waardoor het voor wervelstromen moeilijker is om te stromen en energieverlies te verminderen.Het kiezen van de juiste dikte voor deze lagen is belangrijk omdat dunnere laminaties wervelstromen effectiever beperken, hoewel ze duurder en hard kunnen zijn.Coating van elke laminering met een materiaal met een hoge weerstand helpt ook om wervelstromen te blokkeren.Het gebruik van magnetische materialen met hoge elektrische weerstand en lage hysteresisverlies, zoals siliciumstaal, vermindert wervelstromen met behoud van goede magnetische prestaties.Door het kernontwerp te optimaliseren en de beste materialen te selecteren, kunnen wervelstroomverliezen worden verlaagd, wat leidt tot betere efficiëntie en prestaties.

Hysteresis verliezen

Hysteresis verliezen gebeuren omdat de ankerkern herhaaldelijk wordt gemagnetiseerd en gedemagnetiseerd omdat het magnetische veld van richting verandert.Telkens wanneer het magnetische veld schakelt, verzet het kernmateriaal de verandering, met behulp van energie die wordt vrijgegeven als warmte.Deze constante cyclus van magnetisatie en demagnetisatie leidt tot energieverlies, wat de algehele efficiëntie van de machine vermindert.De hoeveelheid hysteresisverlies hangt af van de magnetische eigenschappen van het kernmateriaal en hoe vaak het magnetische veld van richting verandert.Als het materiaal weerstaat dat veranderingen in magnetisatie sterk zijn, wordt meer energie verspild als warmte.Evenzo verhogen snellere veranderingen in het magnetische veld (hogere frequentie) hystereseverliezen.

Om hystereseverliezen te minimaliseren, gebruiken anderen materialen met lage dwang, zoals siliciumstaal, waarvoor minder energie nodig is om hun magnetische uitlijning te veranderen.Deze materialen veranderen gemakkelijk magnetische toestanden met minimaal energieverlies.Materialen met een hoge permeabiliteit zijn ook effectief omdat ze de magnetische flux gemakkelijker laten doorgaan, waardoor de energie wordt verminderd die nodig is voor magnetisatiecycli.Voor AC-machines is graangeoriënteerd siliciumstaal nuttig omdat de magnetische domeinen efficiënter afstemmen, waardoor energieverlies tijdens snelle veldveranderingen wordt verlaagd.Het ontwerpen van de kern met een uniforme verdeling van magnetische veld helpt gelokaliseerde verliezen te voorkomen.Door de juiste materialen te kiezen en het ontwerp van de kern te optimaliseren, kunnen hysteresisverliezen worden verminderd, wat leidt tot betere efficiëntie en prestaties in elektrische machines.

Overwegingen

Het ontwerp van een armatuur is erg belangrijk voor hoe goed elektrische machines zoals motoren en generatoren werken.Een goed ankerontwerp helpt de machine energie -efficiënt te veranderen, hoog vermogen te produceren en energieverliezen te verminderen.Dit betekent dat de machine beter werkt, minder elektriciteit gebruikt en langer meegaat.Om het armatuur zo efficiënt mogelijk te maken, moeten verschillende ontwerpfactoren worden overwogen.Deze omvatten de grootte en vorm van het anker, het type gebruikte materialen en de manier waarop de wikkelingen zijn gerangschikt.Door elk van deze details zorgvuldig te kiezen en te optimaliseren, kan het anker worden gemaakt om aan specifieke prestatiebehoeften te voldoen, zodat de machine soepel en efficiënt verloopt.

Aantal slots

Het aantal slots in een armatuurkern speelt een rol in hoe magnetische flux beweegt, hoe efficiënt stroom stroomt en hoe stabiel de wikkeling is.Slots houden de spoelen op zijn plaats en bieden ondersteuning, waardoor de wikkeling veilig en goed geïsoleerd blijft.Het kiezen van het juiste aantal slots is geweldig voor de machine om goed te werken.Het ideale sleuftelling hangt af van een paar factoren.Ten eerste is het kronkelende type belangrijk omdat verschillende wikkelontwerpen specifieke slotarrangementen nodig hebben om hun best uit te voeren.Ten tweede moet het aantal palen in de machine overeenkomen met het aantal sleuven om de magnetische flux in balans te houden.Ten slotte zijn de vermogens- en grootte -vereisten waardevol voor grotere machines, meestal meer slots nodig om een ​​hoger vermogen en spanning te beheren.Door deze factoren te overwegen, kunt u het beste sleuftelling vinden dat de prestaties verbetert, stabiliteit behoudt en voldoet aan de stroomvereisten.Dit zorgvuldige evenwicht helpt de machine efficiënt en betrouwbaar te werken.

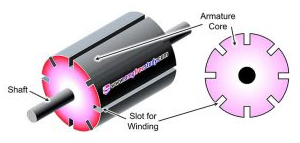

Figuur 8. Dwarsdoorsnedevoorziening van de kernsleuven van de armatuur en de kronkelende plaatsing

Voordelen van meer slots

Verbeterde magnetische fluxverdeling: wanneer er meer slots in de ankerkern zijn, kan de magnetische flux meer gelijkmatig en nauwkeurig worden verdeeld, wat de reactantie vermindert en harmonische interferentie minimaliseert die anders ongewenste trillingen of ruis zou kunnen veroorzaken;Als gevolg hiervan leidt dit tot een soepeler koppeluitgang en stabielere werking van de machine, waardoor de algehele prestaties en betrouwbaarheid worden verbeterd.

Verbeterde stroomefficiëntie van de stroom: door de stroom te verspreiden over een groter aantal slots, worden de elektrische weerstand en wervelstroomverliezen verminderd, wat betekent dat minder energie wordt verspild als warmte, waardoor de algehele efficiëntie van de machine wordt verhoogd en effectiever kan werkenonder verschillende belastingsomstandigheden.

Nadelen van meer slots

Verhoogde complexiteit en kosten: hoewel het toevoegen van meer slots de prestaties kan verbeteren, maakt het het productieproces ook veel ingewikkelder omdat het nauwkeuriger bewerking en assemblage vereist, wat op zijn beurt de productiekosten verhoogt vanwege de noodzaak van geavanceerde apparatuur, extra materialen en langerProductietijden.

Gewichts- en ruimtebeperkingen: het opnemen van een hoger aantal slots verhoogt onvermijdelijk het totale gewicht van de ankerkern en vermindert de beschikbare ruimte voor isolatie- en koelsystemen, die uitdagingen kunnen creëren in thermisch beheer en mogelijk meer geavanceerde koeloplossingen vereisen om oververhitting te voorkomen en te zorgenVeilige werking.

Lekflux en ankerreactie: hoewel meer slots de magnetische fluxverdeling kunnen verbeteren, kunnen ze ook leiden tot een toename van lekflux en de ankerreactie -effecten versterken, die het magnetische veld kunnen verstoren en de efficiëntie kan verminderen, wat de stabiliteit en prestaties van de machine kan beïnvloeden,vooral onder zware belastingomstandigheden.

Slotvorm

De vorm van de armatuursleuven speelt een rol in hoe magnetische flux beweegt, hoeveel lekflux optreedt en hoe efficiënt de machine werkt.De slots zijn waar de spoelen worden geplaatst en hun vorm beïnvloedt het magnetische veld en het koelen van de machine.Er zijn twee hoofdtypen gokvormen: Open slots en gesloten slots, elk met zijn eigen voor- en nadelen.

Open slots zijn gemakkelijker te produceren omdat ze een eenvoudiger ontwerp hebben dat minder nauwkeurige bewerking vereist.Ze maken ook een betere koeling toe, omdat de open vorm de luchtstroom rond de spoelen verbetert, waardoor de warmte effectiever wordt verwijderd.Dit maakt open slots een goede keuze voor machines die op hoge stromen werken en efficiënte koeling nodig hebben om oververhitting te voorkomen.Open slots verhogen echter de magnetische terughoudendheid, waardoor het moeilijker is om de magnetische flux door de kern te laten gaan.Dit leidt tot een hogere lekflux, wat de algehele efficiëntie van de machine kan verminderen omdat een deel van de magnetische energie wordt verspild.

Gesloten slots daarentegen zijn ontworpen om het magnetische veld effectiever te bevatten, wat de magnetische terughoudendheid vermindert en lekflux minimaliseert.Dit resulteert in een betere efficiëntie en een hoger vermogen omdat meer van de magnetische energie effectief wordt gebruikt.Gesloten slots zijn echter moeilijker te produceren vanwege hun complexe vorm, wat nauwkeurige bewerking en hogere productiekosten vereist.Gesloten slots zorgen voor minder koeling, omdat de luchtstroom beperkt is, wat een nadeel kan zijn in hoogstroomtoepassingen zoals warmtedissipatie.Ondanks deze uitdagingen worden gesloten slots vaak gekozen voor krachtige toepassingen waarbij efficiëntie en vermogen belangrijker zijn dan koel- of productiekosten.

Het kiezen tussen open en gesloten slots hangt af van verschillende factoren.Efficiency -eisen zijn een belangrijke overweging, gesloten slots worden geselecteerd voor toepassingen die een hoog efficiëntie nodig hebben, zoals elektrische voertuigen en precisie -industriële machines, omdat ze de lekflux verminderen en het vermogen verbeteren.Open slots zijn eenvoudiger en goedkoper om te produceren, waardoor ze een goede keuze zijn voor kostengevoelige ontwerpen.Koelbehoeften zijn een andere factor, open slots hebben de voorkeur wanneer een betere koeling nodig is, zoals in hoogstroom machines die veel warmte genereren.U moet zorgvuldig de slotvorm selecteren door de operationele vereisten en prestatiedoelen van de machine te analyseren.Ze moeten de behoefte aan hoog rendement, effectieve koeling en beheersbare productiecomplexiteit in evenwicht brengen.Dit omvat vaak het gebruik van computersimulaties om te voorspellen hoe verschillende slotvormen de prestaties en efficiëntie zullen beïnvloeden onder verschillende bedrijfsomstandigheden.

Kronkelend type

Het kiezen van het rechterwikkelingstype voor een anker is nodig omdat het direct de spanning, de stroomafhandeling, het vermogen en de efficiëntie van de machine beïnvloedt.De wikkelconfiguratie bepaalt hoe elektrische energie wordt omgezet in mechanisch vermogen en vice versa.Er zijn twee hoofdtypen wikkelingen die worden gebruikt in elektrische machines: Lapwikkend en golfwikkeling, elk ontworpen voor specifieke toepassingen en prestatie -eisen.

Lapwikkeling is ontworpen om meerdere parallelle paden te bieden voor de stroomstroom, waardoor het geschikt is voor hoogstroom, laagspanningstoepassingen.Dit type wikkeling wordt vaak gebruikt in zware motoren, zoals die in industriële apparatuur en tractiesystemen, waar een hoog koppel bij lage snelheden nodig is.Omdat de spoelen parallel zijn aangesloten, kan Lap Winding grote stromingen aan zonder oververhitting aan te pakken, wat de duurzaamheid en prestaties van de machine onder zware belastingen verbetert.Deze configuratie produceert echter een lagere spanning, waardoor het minder geschikt is voor langeafstandstransmissie of hoogspanningstoepassingen.

Golfwikkeling daarentegen verbindt de spoelen in serie, die de spanning verhoogt en de stroom die door elke spoel stroomt, wordt verminderd.Dit maakt golfwikkeling ideaal voor hoogspanning, laagstroomtoepassingen, zoals generatoren en stroomoverdrachtsystemen die elektriciteit over lange afstanden moeten verzenden.Wave Winding biedt ook een betere commutatie, wat betekent dat een vloeiendere stroomschakeling bij de borstels omdat de serieverbinding zorgt voor een meer gelijkmatige verdeling van de stroom.Dit vermindert het risico op vonken bij de borstels en verhoogt de efficiëntie en levensduur van de machine.Wolfwikkeling is echter complexer voor het ontwerpen en produceren in vergelijking met wikkeling, wat de productiekosten kan verhogen.

Bij het kiezen van een kronkelend type, wil je nadenken over een paar belangrijke dingen.Als u bij lage snelheden een hoog koppel nodig hebt, is Lap Winding een goede keuze omdat het goed met hoge stromen verwerkt.Aan de andere kant, als u op zoek bent naar hoge snelheid en hoge spanning, is golfwikkeling beter, omdat de opstelling van de serie daarvoor goed werkt.Het geeft je ook een vloeiendere commutatie, wat minder vonken en minder slijtage op de borstels betekent.Golfwikkeling helpt de harmonische vervorming te verminderen en verhoogt de efficiëntie, vooral in hoogspanningssituaties.Om de beste optie te achterhalen, kunt u modellerings- en simulatietools gebruiken om te zien hoe elk wikkelingstype het vermogen, efficiëntie, commutatie en harmonische vervorming beïnvloedt.Door al deze factoren te wegen, kunt u de wikkelopstelling kiezen die het beste bij uw behoeften past, ervoor zorgen dat uw machine soepel, efficiënt en kosteneffectief loopt.

Geleidingsgrootte

De grootte van de geleider die in de ankerwikkeling wordt gebruikt, is een andere factor omdat deze direct invloed heeft op de huidige dichtheid, koperverliezen en het genereren van warmte.Grotere geleiders hebben een lagere elektrische weerstand, wat betekent dat ze koperen verliezen verminderen en minder warmte genereren.Dit maakt ze ideaal voor hoogstroomtoepassingen waar efficiëntie en duurzaamheid belangrijk zijn.Het gebruik van grotere geleiders verhoogt echter ook het totale gewicht van het anker en neemt meer ruimte in beslag, wat een probleem kan zijn in compacte ontwerpen of gewichtsgevoelige toepassingen.

Aan de andere kant zijn kleinere geleiders lichter en nemen ze minder ruimte in beslag, waardoor ze geschikt zijn voor compacte ontwerpen, zoals elektrische voertuigen waar gewicht een geweldige factor is.Kleinere geleiders hebben echter een hogere weerstand, wat leidt tot grotere koperverliezen en kan ertoe leiden dat de wikkeling oververhit raakt, zo niet goed afgekoeld.Daarom moet u de geleidingsgrootte zorgvuldig in evenwicht brengen op basis van de vereisten van de toepassing.De huidige capaciteit is bijvoorbeeld een belangrijke overweging, grotere geleiders zijn nodig voor hoogstroomtoepassingen, terwijl kleinere geleiders goed werken in ontwerpen waar gewicht en ruimte beperkt zijn.Koelvereisten spelen ook een rol, omdat grotere geleiders minder warmte genereren, waardoor de vraag naar koelsystemen wordt verminderd.

Luchtspleetafmetingen

De luchtspleet tussen het anker en de stator is een andere factor die de magnetische fluxdichtheid, het vermogen en de operationele efficiëntie beïnvloedt.Een kleinere luchtspleet verhoogt de magnetische fluxdichtheid, die de magnetische koppeling en de algehele efficiëntie verbetert omdat het magnetische veld sterker en meer gefocust is.Dit resulteert in een beter vermogen en prestaties.Kleinere luchthiaten verhogen echter ook de ankerreactie en lekflux, die instabiliteit en oververhitting kunnen veroorzaken, vooral onder zware belastingomstandigheden.U moet voorzichtig zijn bij het ontwerpen van kleine luchthonden om deze potentiële problemen te voorkomen.

Daarentegen vermindert een grotere luchtspleet de magnetische fluxdichtheid, die het vermogen vermindert maar de lekflux en de ankerreactie minimaliseert.Dit maakt de machine stabieler en betrouwbaarder, hoewel het enige efficiëntie opoffert.Grotere luchthonden worden vaak gebruikt in toepassingen waar stabiliteit en soepele werking belangrijker zijn dan het maximale vermogen.Door de afmetingen van de luchtspleet aan te passen, kunt u de balans tussen efficiëntie, vermogen en operationele stabiliteit regelen.

Testprocedures voor de armatuur

Regelmatig testen van een armatuur is goed voor het handhaven van de prestaties en het verlengen van de levensduur van elektrische motoren.Fouten zoals open circuits, korte circuits of fysieke schade kunnen leiden tot inefficiënties, oververhitting of zelfs een complete motorfalen.Door grondige tests uit te voeren, kunnen potentiële problemen vroeg worden geïdentificeerd, waardoor tijdige reparaties mogelijk zijn en dure storingen voorkomen.Deze sectie omvat effectieve methoden voor het beoordelen van de structurele en functionele integriteit van armaturen, gericht op gemeenschappelijke fouten die de efficiëntie kunnen beïnvloeden.

Stap 1: Bereid je voor op testen

Voordat u met tests begint, verbindt u het anker van de motor los.Dit voorkomt dat interferentie van andere componenten die de nauwkeurigheid van uw metingen kunnen beïnvloeden.Het is ook belangrijk om ervoor te zorgen dat het anker schoon en droog is, omdat vuil of vocht kan leiden tot valse metingen.Verzamel alle benodigde gereedschappen, inclusief een ohmmeter voor weerstandscontroles en andere diagnostische apparatuur indien nodig.

Controleer het werkgebied voor veiligheid en zorg ervoor dat het schoon en goed verlicht is.Het hebben van een veilige en georganiseerde werkruimte vermindert het risico op ongevallen en maakt het testproces efficiënter.Zorg ervoor dat alle testapparatuur in goede staat is en correct is gekalibreerd voor nauwkeurige resultaten.Een goede voorbereiding helpt bij het garanderen van betrouwbare testen en een nauwkeurige diagnose.

Stap 2: Controleer op open en kortgesloten wikkelingen

Gebruik een ohmmeter om weerstand over de ankerwikkelingen te meten.Plaats hiervoor de ene sonde op een commutatorbar en de andere op de bar direct tegenover, ongeveer 180 graden uit elkaar.Dit controleert de weerstand van een complete spoelwikkeling.Als de wikkelingen in goede staat zijn, moeten de weerstandsmetingen consistent zijn in alle spoelen.

Als de weerstand te laag is, duidt dit op een kortsluiting, wat te wijten kan zijn aan beschadigde isolatie of overlappende wikkelingen.Als de weerstand te hoog is of oneindig vertoont, suggereert dit een open circuit, mogelijk van een gebroken draad of losse verbinding.Inspecteer in dergelijke gevallen de isolatie op schade en controleer alle verbindingen.Repareer of vervang defecte secties indien nodig.

Stap 3: Test aangrenzende commutatorstaven

Voor een meer gedetailleerde controle, meet de weerstand tussen aangrenzende commutatorstaven.Begin bij één bar en beweeg opeenvolgend rond het anker.Deze methode test elke spoel afzonderlijk en helpt bij het vaststellen van specifieke fouten.Consistente weerstandswaarden geven aan dat de wikkelsegmenten correct werken.Als de weerstand te laag is tussen twee staven, suggereert dit dat kortde geurten worden veroorzaakt door isolatietalen.Hoge weerstand kan een gedeeltelijk open circuit betekenen als gevolg van beschadigde of gecorrodeerde verbindingen.Inspecteer in beide gevallen het getroffen gebied nauwkeurig.Vervang beschadigde isolatie of spoel de defecte spoel indien nodig terug.Als verbindingen los of gecorrodeerd zijn, reinig en resolder ze.

Stap 4: Beoordeel commutator -isolatie

Om de isolatie van de commutatorstaven te controleren, gebruikt u een ohmmeter om de weerstand tussen elke balk en de ankerkern te meten.Hoge weerstand of geen continuïteit duidt op een goede isolatie, terwijl lage weerstand een kortsluiting suggereert.Dit kan te wijten zijn aan beschadigde isolatie of geleidende puin op het commutatoroppervlak.Als een kortsluiting wordt gedetecteerd, reinigt u de commutator grondig om puin te verwijderen.Als het reinigen het probleem niet oplost, inspecteert u de isolatie op schade.Reduleer de getroffen staven opnieuw of ga de commutator weer op als deze wordt gedragen of ongelijk.Zorgen voor een goede isolatie is goed voor betrouwbare motorische werking.

Stap 5: Bevindingen documenteren en reparaties uitvoeren

Noteer alle weerstandslezingen en noteer eventuele onregelmatigheden.Het bijhouden van nauwkeurige gegevens helpt bij het diagnosticeren van problemen en het plannen van gerichte reparaties.Markeer defecte gebieden voor eenvoudige identificatie tijdens het reparatieproces.Juiste documentatie helpt ook bij het volgen van terugkerende problemen in de loop van de tijd.Zodra fouten zijn geïdentificeerd, voert u de nodige reparaties uit.Dit kan het vervangen van beschadigde isolatie, het terugspoelen van spoelen of het opnieuw oplossen van losse verbindingen inhouden.Zorg ervoor dat alle reparaties voldoen aan de veiligheids- en kwaliteitsnormen.Na reparaties moet het anker opnieuw worden getest om te bevestigen dat alle problemen zijn opgelost.

Stap 6: Implementeer preventief onderhoud

Regelmatig testen is behoefte aan preventief onderhoud.Plan periodieke cheques om vroege tekenen van slijtage te detecteren, wat kan helpen om grote storingen te voorkomen.Deze proactieve aanpak verlengt de levensduur van de motor en handhaaft de efficiëntie.Het vermindert ook onverwachte downtime en dure reparaties.Het gebruik van geavanceerde diagnostische tools zoals digitale ohmmeters en isolatieweerstandstesters verbetert de testnauwkeurigheid.Het opzetten van een preventieve onderhoudsroutine helpt de motoren voor langere periodes efficiënt te laten werken.

Aankertoepassingen

Arschringen zijn in veel gebieden nuttig omdat ze op verschillende manieren kunnen worden gebruikt.Je kunt ze vinden in energiecentrales, auto's, fabrieken en dagelijkse elektronica.Deze sectie kijkt naar de vele manieren waarop armaturen worden gebruikt, waaruit blijkt hoe ze moderne technologie helpen beter te werken en energie te besparen.Door over dit gebruik te leren, kunnen we zien waarom armaturen zo belangrijk zijn voor zowel oud als nieuw.

Hydro -elektrische energiecentrales

In waterkrachtcentrales worden armaturen geïntegreerd in turbines die de mechanische energie van stromend water omzetten in elektrische energie.Wanneer water door de turbine stroomt, draait het een rotor verbonden met het anker.Deze rotatie induceert een elektromagnetisch veld en genereert elektriciteit.Deze systemen worden vaak gebruikt in dammen en hydro -elektrische stations wereldwijd, wat een betrouwbare bron van hernieuwbare energie biedt.Het gebruik van armaturen in hydro -elektrisch vermogen draagt ​​bij aan de productie van duurzame energie door de afhankelijkheid van fossiele brandstoffen te verminderen en de koolstofemissies te minimaliseren.Ze maken een efficiënte energie -conversie mogelijk, zodat de potentiële energie van water wordt gemaximaliseerd voor stroomopwekking.

Windturbines

In windenergiesystemen spelen armaturen een rol door te roteren met de turbinebladen.Terwijl de wind de messen draait, spins de verbonden rotor (die het anker bevatten) binnen een magnetisch veld, waardoor elektriciteit wordt gegenereerd door elektromagnetische inductie.Dit proces zet effectief kinetische energie van de wind om in elektrische kracht.Armen in windturbines zijn ontworpen om met variabele snelheden te werken, waardoor ze zich kunnen aanpassen aan veranderende windomstandigheden met behoud van een efficiënte stroomopwekking.Deze mogelijkheid is geweldig voor het maximaliseren van de energie -output en het waarborgen van roosterstabiliteit.Door hernieuwbare windenergie te benutten, dragen armaturen in windturbines bij aan het verminderen van koolstofemissies en het bevorderen van oplossingen voor duurzame energie.

Draagbare generatoren

Draagbare generatoren vertrouwen op compacte armaturen om elektriciteit te produceren voor back-upvermogen of off-grid energiebehoeften.Deze generatoren zijn belangrijk tijdens stroomuitval, noodsituaties of buitenactiviteiten en bieden een betrouwbare bron van elektriciteit op afgelegen locaties.Armen in draagbare generatoren zijn ontworpen voor duurzaamheid en efficiëntie, waardoor consistente prestaties worden gezorgd onder verschillende omstandigheden.Ze zetten mechanische energie om van interne verbrandingsmotoren of andere stroombronnen in elektrische energie, aandrijfapparaten zoals lichten, apparaten en communicatieapparatuur.Hun draagbaarheid en efficiëntie maken hen geweldig voor rampenbestrijding, kamperen en andere off-grid-toepassingen.

DC Motors

Armenten zijn belangrijke componenten in DC -motoren, die veel worden gebruikt in industriële machines, robotica en elektrische voertuigen.In deze motoren roteert het anker in een magnetisch veld wanneer de elektrische stroom erdoorheen gaat, waardoor het koppel wordt gegenereerd en beweging wordt veroorzaakt.DC -motoren staan ​​bekend om hun hoge startkoppel en precieze snelheidsregeling, waardoor ze ideaal zijn voor toepassingen die variabele snelheid en snelle versnelling vereisen.In robotica en automatisering maken ankergestuurde DC-motoren precieze bewegingen en positionering mogelijk, waardoor de nauwkeurigheid en efficiëntie van complexe taken worden verbeterd.In elektrische voertuigen dragen ze bij aan soepele versnelling en regeneratief remmen, het verbeteren van de energie -efficiëntie en het besturen van prestaties.

Elektrische voertuigen (EV's)

In elektrische en hybride voertuigen zijn de armaturen goed voor de aandrijfsystemen die de wielen aansturen.Deze armaturen genereren een hoog koppel bij lage snelheden, wat geweldig is voor stedelijke rijomstandigheden, zoals snelle starts en stop-and-go verkeer.Ze maken regeneratief remmen mogelijk, een kenmerk dat kinetische energie herstelt tijdens het remmen en deze omzet in elektrische energie.Deze herstelde energie wordt opgeslagen in de batterij van het voertuig, waardoor het rijbereik wordt vergroot en de algehele energie -efficiëntie wordt verbeterd.Het geavanceerde ontwerp van armaturen in EV's zorgt voor hoge prestaties, verminderd energieverbruik en lagere milieu -impact, ter ondersteuning van de wereldwijde overgang naar duurzaam transport.

Robotica en automatisering

In robotica- en automatiseringssystemen worden armaturen gebruikt in servo -motoren en stappenmotoren om nauwkeurige positionering en snelheidscontrole te bieden.Deze motoren worden gebruikt voor geautomatiseerde productiesystemen, robotarmen en precisiemachines, waar een hoge nauwkeurigheid en herhaalbaarheid vereist zijn.Armenten in deze toepassingen maken soepele en precieze bewegingen mogelijk, waardoor robotsystemen complexe taken kunnen uitvoeren met consistentie en efficiëntie.Hun betrouwbaarheid en precisie verbeteren de productiviteit in industrieën zoals de productie van elektronica, auto -assemblage en productie van medische hulpmiddelen.Door innovatie in automatisering te stimuleren, dragen armaturen bij aan verhoogde operationele efficiëntie en verminderde menselijke fouten.

Auto -alternators

In autotoepassingen worden stationaire armaturen gebruikt in alternatoren om AC -vermogen te genereren, omdat de motor een roterend magnetisch veld aandrijft.In tegenstelling tot traditionele generatoren elimineert dit ontwerp bewegende elektrische contacten, waardoor slijtage en onderhoudsvereisten worden verminderd.Het gegenereerde AC -vermogen wordt vervolgens omgezet in DC om de batterij- en elektronische systemen van het voertuig op te laden, waaronder lichten, infotainment en motorbesturingseenheden.Armen in auto -alternatoren zijn ontworpen voor hoge efficiëntie en duurzaamheid, waardoor consistente voeding onder verschillende rijomstandigheden wordt gewaarborgd.Deze technologie verbetert de betrouwbaarheid van het voertuig en ondersteunt de groeiende vraag naar geavanceerde elektronische functies in moderne voertuigen.

Synchrone generators

Synchrone generatoren, gewoonlijk gebruikt in energiecentrales en rastertoepassingen, nemen stationaire armaturen op als onderdeel van hun ontwerp.Deze generatoren zetten mechanische energie om van turbines aangedreven door stoom, water of gas in elektrische stroom door elektromagnetische inductie.Het stationaire ankerontwerp verbetert de efficiëntie en vermindert de mechanische complexiteit, wat bijdraagt ​​aan betrouwbare en continue stroomopwekking.Synchrone generatoren worden gebruikt voor grootschalige stroomoverdracht, omdat ze een constante frequentie en spanning handhaven, waardoor roosterstabiliteit wordt gewaarborgd en aan hoge stroomvereisten voldoen.Hun rol in energiecentrales is het beste voor het ondersteunen van industriële, commerciële en residentiële energiebehoeften wereldwijd.

Conclusie

Het verkennen van armaturen toont ons de innerlijke werking van de machines die onze wereld van stroom voorzien.Van het begrijpen van de basiskrachten die spelen tot het onderzoeken van het gedetailleerde ontwerp van armaturen, elk onderdeel draagt ​​bij aan het efficiënter en effectiever maken van elektrische machines.Deze gids behandelt niet alleen de basis, maar verklaart ook de nieuwste verbeteringen en overwegingen in het ontwerp die leiden tot betere en meer milieuvriendelijke machines.
