Accelerometergids: hoe het werkt, typen, specificaties en toepassingen

Een versnellingsmeter is een kleine sensor waarmee u beweging, trillingen, kanteling en het effect van de zwaartekracht kunt meten.In dit artikel leert u wat een versnellingsmeter is, hoe deze versnelling detecteert met behulp van interne sensorelementen en de belangrijkste specificaties die de prestaties ervan bepalen.Je onderzoekt ook de verschillende soorten versnellingsmeters op basis van detectietechnologie, meetassen en uitgangssignalen.Ook algemene toepassingen en duidelijke vergelijkingen met andere bewegingssensoren komen aan bod.

Catalogus

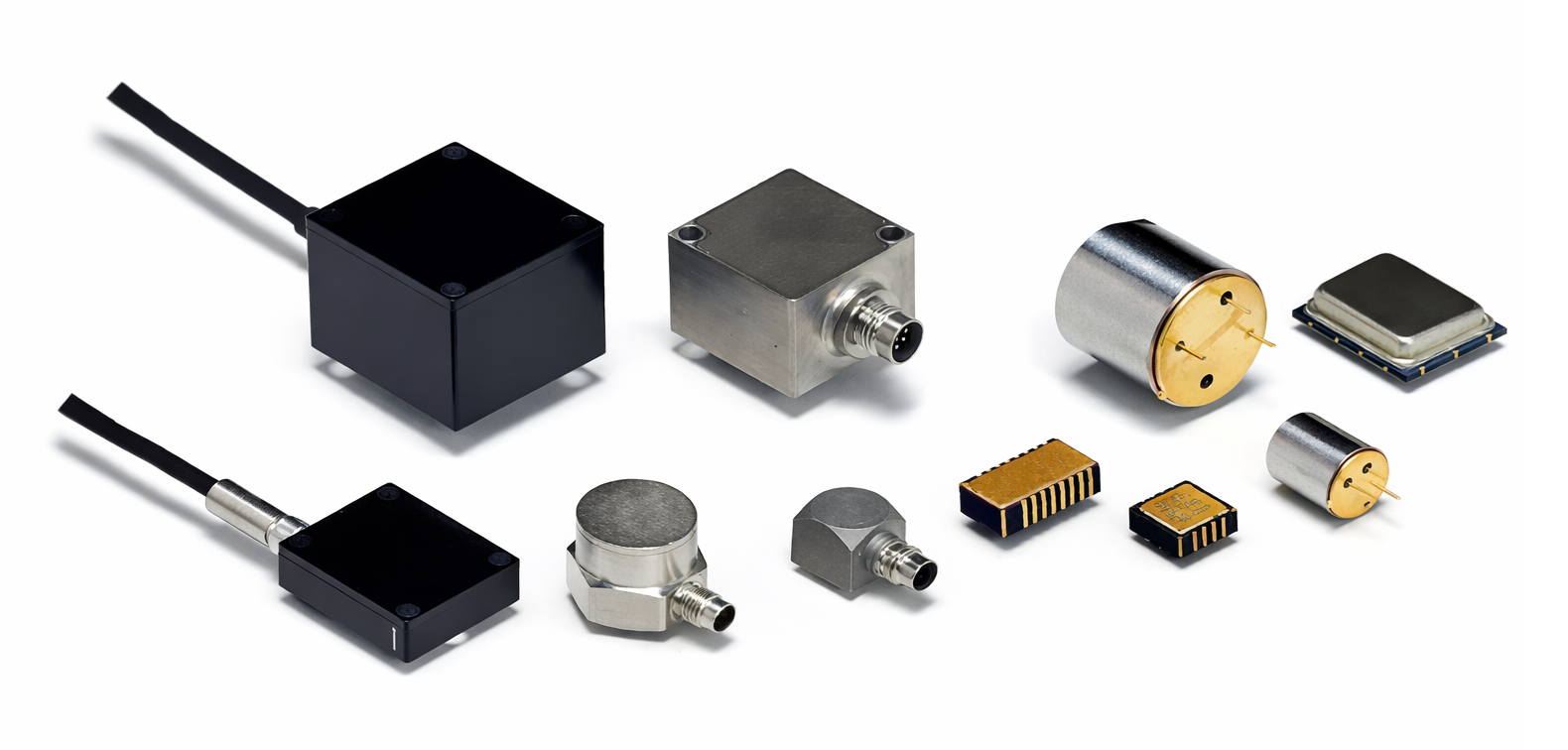

Figuur 1. Accelerometers

Wat is een versnellingsmeter?

Een versnellingsmeter is een compacte elektronische sensor die is ontworpen om veranderingen in beweging en oriëntatie te detecteren door versnellingskrachten te detecteren.Het reageert op zowel constante als veranderende krachten die op een object inwerken, inclusief beweging en zwaartekrachteffecten.Versnellingsmeters worden in verschillende fysieke vormen gebouwd, variërend van miniatuurapparaten op chipniveau tot robuuste industriële behuizingen.Hun output levert meetbare gegevens op die kunnen worden geïnterpreteerd door elektronische circuits of digitale systemen.

Werkingsprincipe van een versnellingsmeter

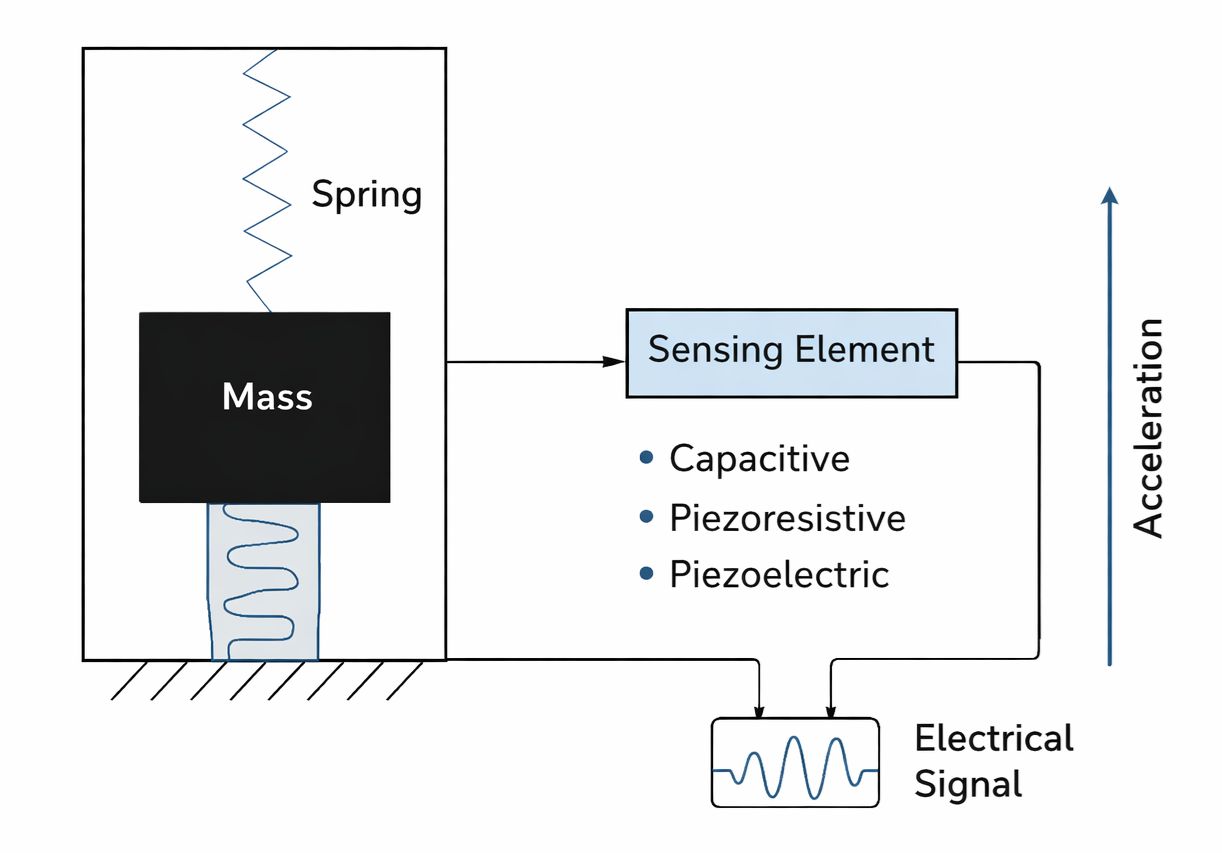

Figuur 2. Werkingsprincipe van een versnellingsmeter

Een versnellingsmeter werkt door de beweging van een proefmassa te detecteren wanneer het apparaat versnelling ervaart.Onder stationaire omstandigheden blijft de proefmassa in haar evenwichtspositie.Wanneer versnelling wordt toegepast, zorgt de traagheid van de proefmassa ervoor dat deze beweegt ten opzichte van het sensorframe.Figuur 2 illustreert dit werkingsprincipe.Terwijl versnelling op de sensor inwerkt, buigt de zwevende massa af tegen de herstellende kracht van de veer in.De hoeveelheid verplaatsing houdt rechtstreeks verband met de grootte en richting van de toegepaste versnelling.

Deze mechanische verplaatsing wordt gedetecteerd door het sensorelement, dat de beweging van de proefmassa omzet in een meetbare elektrische verandering.Afhankelijk van de detectiemethode kan deze verandering verschijnen als een variatie in capaciteit, weerstand of gegenereerde lading.Het detectiecircuit verwerkt deze verandering en produceert een elektrisch signaal dat evenredig is aan de toegepaste versnelling.

Specificaties van versnellingsmeters

Specificatie	Beschrijving
Meting Bereik	Gemeenschappelijke bereiken zijn ±2 g, ±4 g, ±8 g, ±16 g en maximaal ±200 g
Gevoeligheid	Typisch de gevoeligheid is 1 mV per g tot 1000 mV per g
Resolutie	Resolutie varieert van 8 bit tot 24 bit, afhankelijk van het ADC-type
Uitvoertype	Verkrijgbaar als analoge spanning of digitale I2C en SPI
As Meting	Enkele as, dubbele as of drieassige detectie
Bandbreedte	Frequentie bandbreedte varieert van 10 Hz tot 5000 Hz
Frequentie Reactie	Platte reactie binnen het nominale bandbreedtebereik
Geluidsdichtheid	Typisch geluid de dichtheid bedraagt 20 µg per √Hz tot 300 µg per √Hz
Nul g-offset	Offsetfout bedraagt doorgaans ±20 mg tot ±100 mg
Lineariteit	Lineariteit fout is minder dan ±0,5 procent van de volledige schaal
Kruis as Gevoeligheid	Dwars-as de gevoeligheid is minder dan 2 procent
Operationeel Spanning	Levering spanning varieert van 1,8 V tot 5,5 V
Huidig Verbruik	Laag vermogen modellen verbruiken 1 µA tot 500 µA
Operationeel Temperatuur	Standaard bereik is −40 °C tot +85 °C
Schok Overleven	Schok tolerantie varieert van 2000 g tot 10000 g
Uitvoergegevens Beoordeel	Datasnelheid varieert van 1 Hz tot 10 kHz
Interface Protocol	Digitale typen ondersteuning voor I2C, SPI of UART
Pakkettype	Algemeen pakketten omvatten LGA, QFN en DIP
Grootte	Typisch sensorgrootte is 2 mm × 2 mm tot 5 mm × 5 mm
Kalibratie	Fabriek gekalibreerd voor gevoeligheid en offset
Montagetype	Opbouwmontage of montage door gaten
Nauwkeurigheid	Over het algemeen De nauwkeurigheid bedraagt doorgaans ±1 procent tot ±5 procent
Afdrijven	Temperatuur drift is minder dan 0,01 g per °C
Reactietijd	Reactietijd is minder dan 1 ms
EMI Weerstand	Ontworpen om weerstaan industriële elektromagnetische ruis

Soorten versnellingsmeters op basis van detectietechnologie

Capacitieve versnellingsmeters

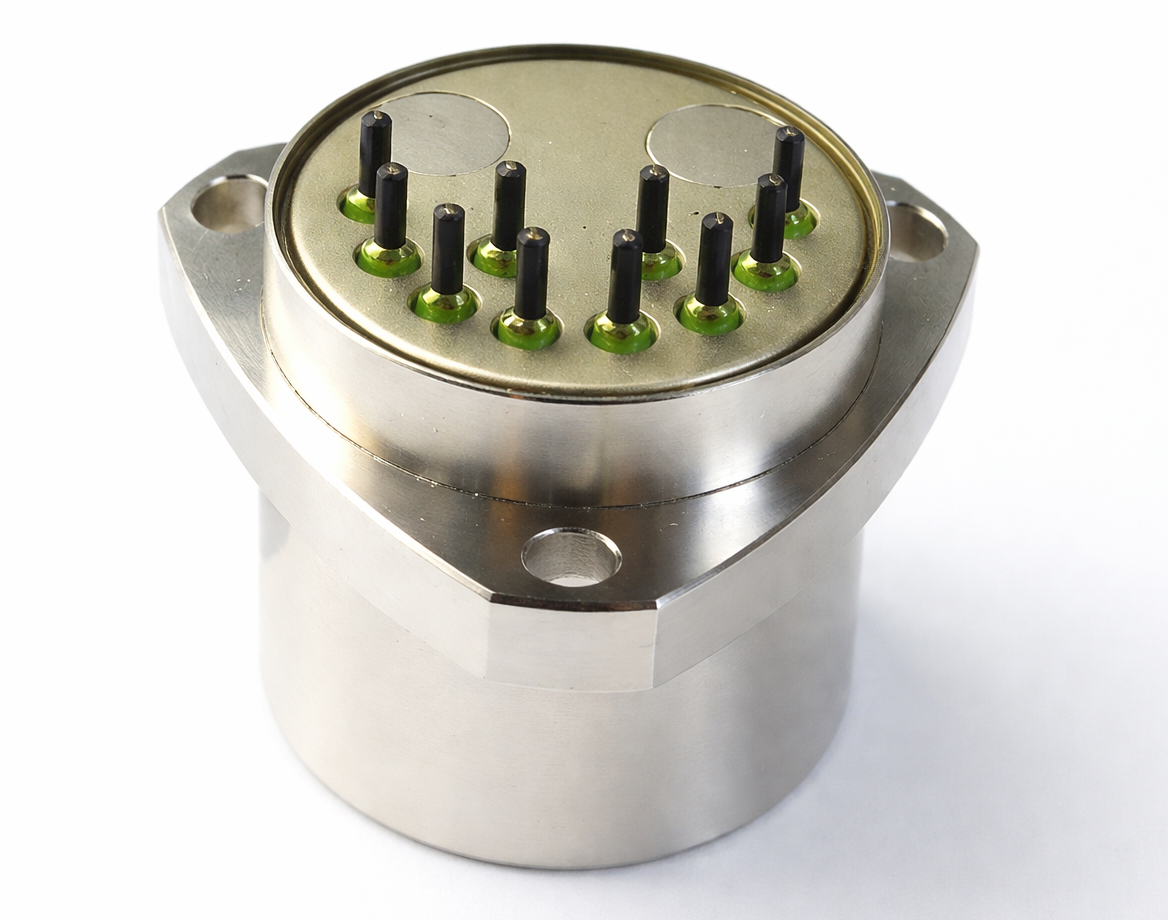

Figuur 3. Capacitieve versnellingsmeter

Capacitieve versnellingsmeters zijn afhankelijk van veranderingen in de capaciteit die worden veroorzaakt door de beweging van een microschaalbestendige massa binnen de sensorstructuur.Hun ontwerp maakt nauwkeurige detectie van kleine versnellingsveranderingen mogelijk met uitstekende herhaalbaarheid.Deze versnellingsmeters zijn zeer geschikt voor laagfrequente en statische metingen zoals kanteling en oriëntatie.Door hun compacte formaat en lage stroomverbruik zijn ze ideaal voor embedded en draagbare elektronische systemen.

Piëzo-elektrische versnellingsmeters

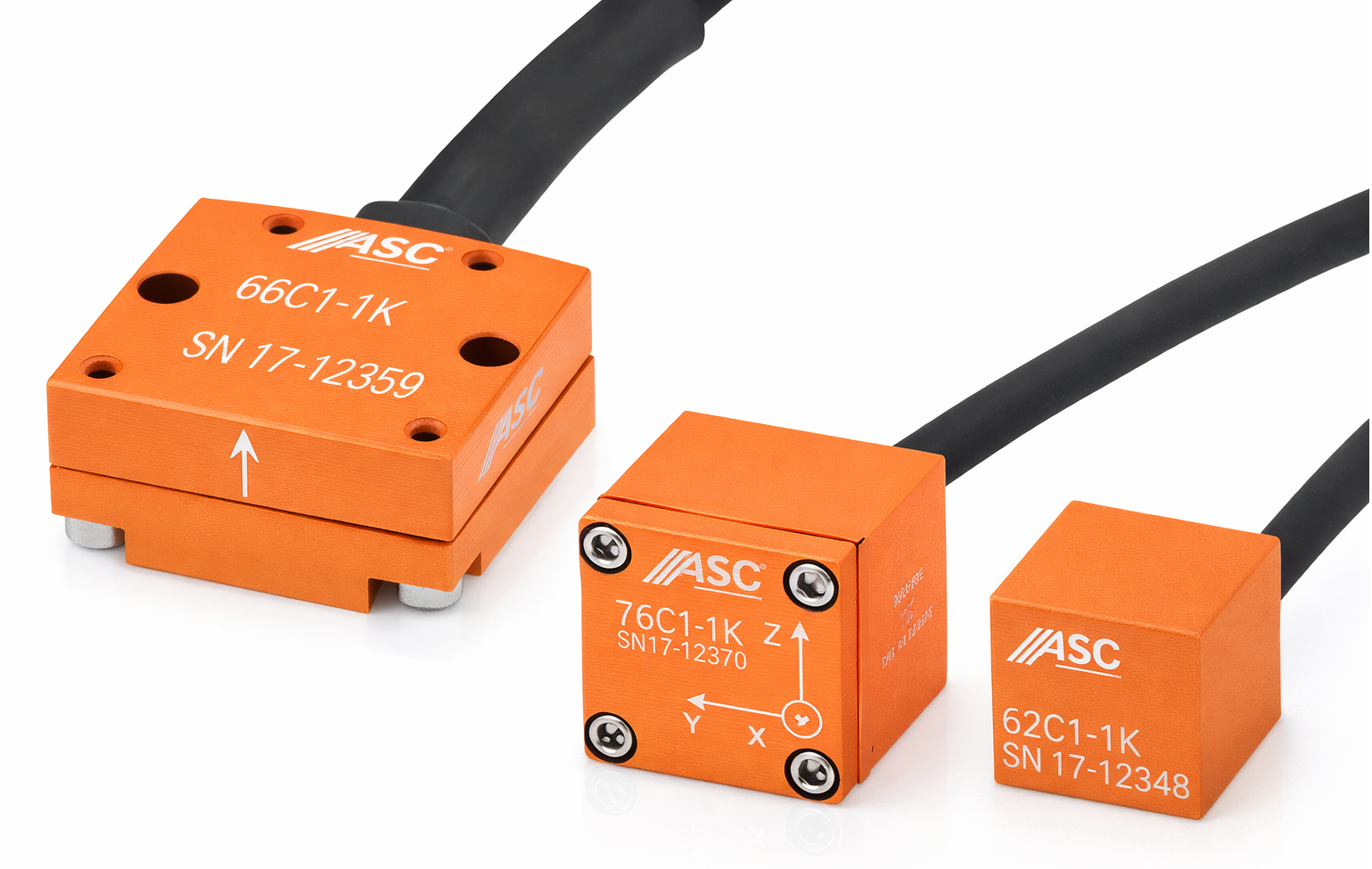

Figuur 4. Piëzo-elektrische versnellingsmeter

Piëzo-elektrische versnellingsmeters genereren een elektrisch signaal wanneer ze worden blootgesteld aan mechanische spanning veroorzaakt door versnelling.Ze zijn bijzonder effectief in het vastleggen van snelle bewegingen en hoogfrequente trillingen met minimale signaalvervorming.Door hun werkingsprincipe reageren ze niet op constante of zeer langzaam veranderende acceleratie.Deze sensoren worden veel gebruikt in omgevingen waar trillingsanalyse en dynamische respons belangrijk zijn.

Piëzoresistieve versnellingsmeters

Figuur 5. Piëzoresistieve versnellingsmeter

Piëzoresistieve versnellingsmeters detecteren versnelling door weerstandsveranderingen in gespannen sensorelementen te monitoren.Door hun robuuste constructie zijn ze bestand tegen sterke mechanische schokken en zware bedrijfsomstandigheden.In tegenstelling tot sommige andere technologieën kunnen ze betrouwbaar werken over een groot temperatuurbereik.Dit maakt ze geschikt voor veeleisende toepassingen waar duurzaamheid en slagvastheid nodig zijn.

Soorten versnellingsmeters op basis van asmetingen

Versnellingsmeters met één as

Figuur 6. Accelerometer met één as

Accelerometers met één as meten de versnelling in één vaste richting.Ze worden doorgaans gebruikt waar beweging beperkt is tot een bekende oriëntatie of lineair pad.Door hun eenvoudige ontwerp zijn ze kosteneffectief en eenvoudig te integreren.Deze sensoren worden vaak gekozen voor eenvoudige monitoringtaken met minimale directionele complexiteit.

Accelerometers met twee assen

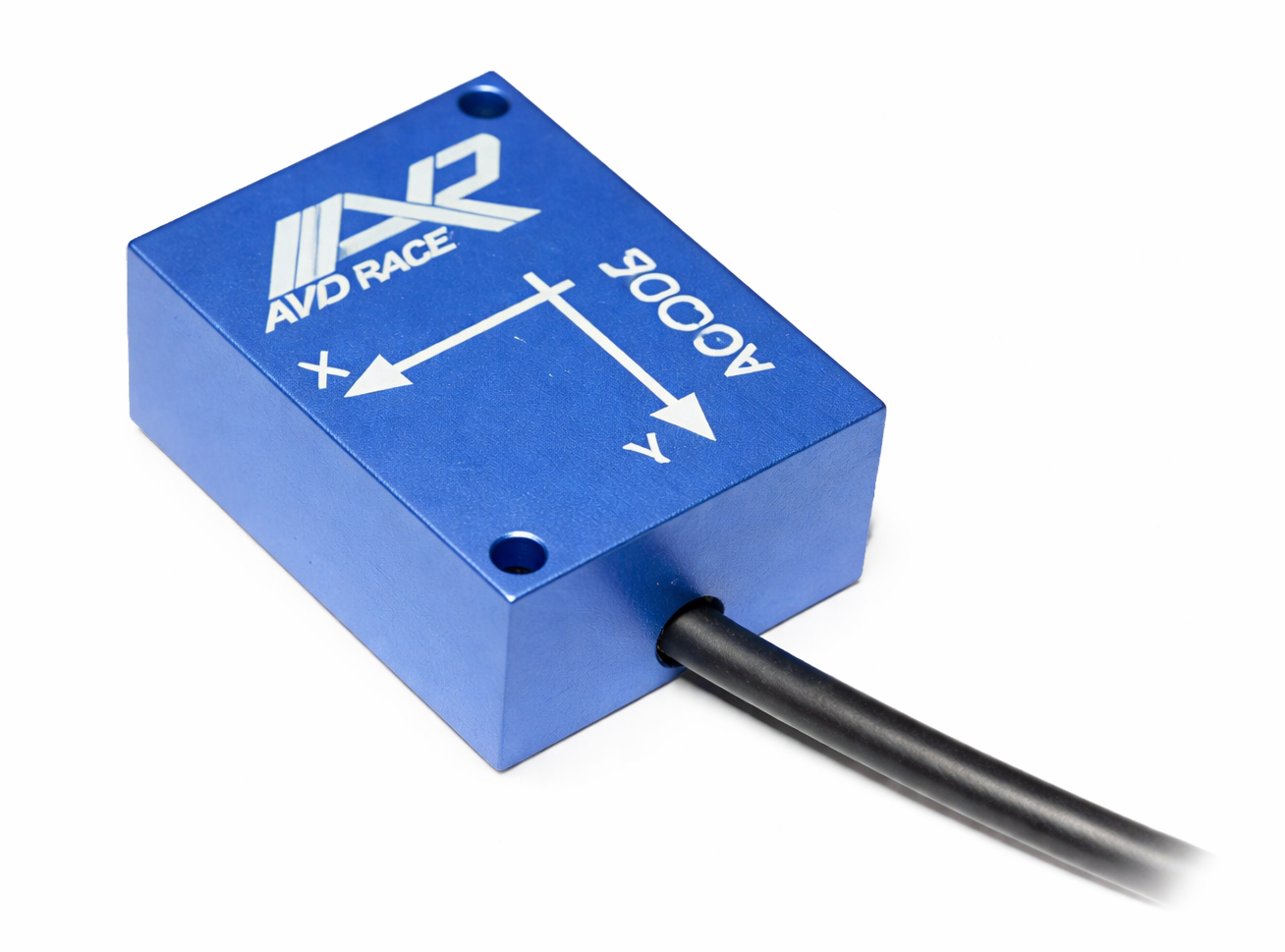

Figuur 7. Accelerometer met twee assen

Accelerometers met twee assen meten de versnelling langs twee loodrechte richtingen binnen hetzelfde vlak.Deze mogelijkheid maakt detectie van gecombineerde bewegingen mogelijk, zoals kantel- en vlakke bewegingen.Ze bieden meer ruimtelijke informatie dan sensoren met één as, terwijl de signaalverwerking relatief eenvoudig blijft.Ontwerpen met twee assen worden vaak gebruikt waar tweedimensionale bewegingsregistratie voldoende is.

Triaxiale (3-assige) versnellingsmeters

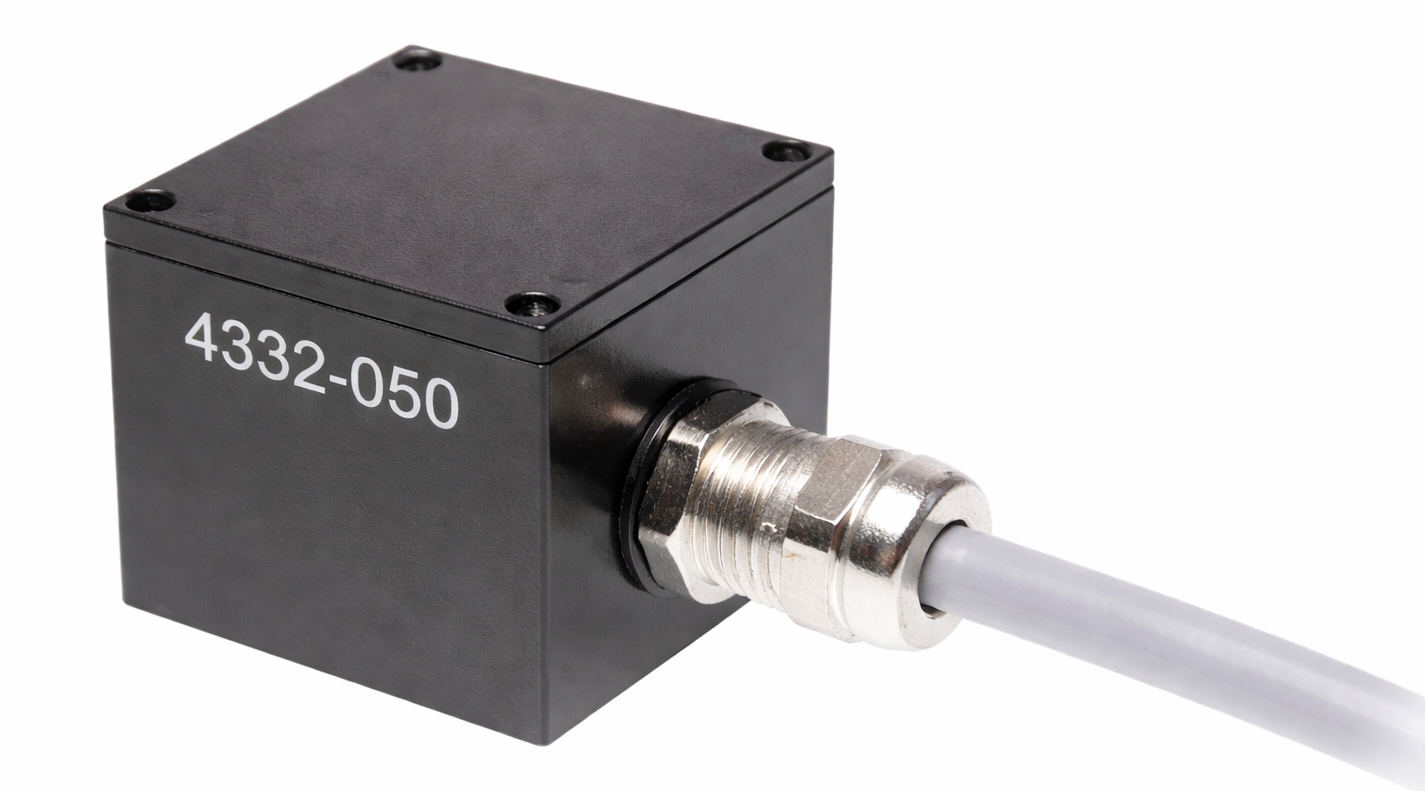

Figuur 8. Triaxiale (3-assige) versnellingsmeter

Triaxiale versnellingsmeters meten gelijktijdig de versnelling langs drie orthogonale assen.Dit maakt volledige ruimtelijke bewegingsdetectie mogelijk, ongeacht de sensororiëntatie.Ze vereenvoudigen het systeemontwerp door de noodzaak van meerdere sensoren met één as te elimineren.Triaxiale versnellingsmeters worden gebruikt in toepassingen waarbij volledig bewegingsbewustzijn en oriëntatietracking vereist zijn.

Soorten versnellingsmeters op basis van uitgangstype

Analoge versnellingsmeters

Analoge versnellingsmeters produceren een continu spanningssignaal dat direct varieert met de versnelling.Deze uitvoer maakt monitoring mogelijk met minimale interne verwerking.De signaalkwaliteit kan echter worden beïnvloed door externe elektrische ruis en lange kabellengtes.Bij precisietoepassingen is vaak een zorgvuldige signaalconditionering vereist.

Digitale versnellingsmeters

Digitale versnellingsmeters leveren versnellingsgegevens in digitaal formaat met behulp van gestandaardiseerde communicatieprotocollen.Dit vermindert de gevoeligheid voor ruis en vereenvoudigt de gegevensoverdracht over langere afstanden.Veel digitale versnellingsmeters bevatten interne filter- en kalibratiefuncties.Hun gestructureerde output maakt ze zeer geschikt voor directe integratie met digitale besturingssystemen.

Toepassingen van versnellingsmeters

1. Consumentenelektronica

Accelerometers worden gebruikt in smartphones en wearables om beweging en apparaatoriëntatie te detecteren.Ze maken schermrotatie, stappentelling en bewegingsgebaseerde functies mogelijk.

2. Automobielsystemen

In voertuigen detecteren versnellingsmeters plotselinge snelheidsveranderingen tijdens ongevallen.Ze helpen bij het activeren van airbags en ondersteunen veiligheidssystemen zoals stabiliteit en kantelcontrole.

3. Industriële monitoring

Accelerometers meten trillingen in machines zoals motoren en pompen.Dit helpt problemen vroegtijdig op te sporen en onverwachte machinestoringen te voorkomen.

4. Medische en gezondheidszorgapparatuur

Accelerometers volgen de lichaamsbewegingen in fitnessbanden en medische wearables.Ze worden ook gebruikt voor valdetectie en monitoring van patiëntactiviteiten.

5. Lucht- en ruimtevaart en defensie

Accelerometers helpen vliegtuigen, drones en ruimtevaartuigen beweging en richting te meten.Ze zijn belangrijk voor navigatie- en vluchtcontrolesystemen.

6. Robotica en automatisering

In robots detecteren versnellingsmeters beweging, kanteling en plotselinge schokken.Ze helpen het evenwicht, de controle en de veilige bediening te verbeteren.

7. Structurele en seismische monitoring

Accelerometers detecteren trillingen in gebouwen en bruggen.Ze worden ook gebruikt om grondbewegingen tijdens aardbevingen te monitoren.

Accelerometer versus gyroscoop versus hellingsmeter

Specificatie	Versnellingsmeter	Gyroscoop	Hellingsmeter
Primaire meting	Lineair versnelling	Hoekig snelheid	Kantelhoek
Gemeten hoeveelheid Eenheid	Meter per tweede kwadraat	Graad per tweede	Graad
Typische meting Bereik	Min 16 tot plus 16 meter per seconde in het kwadraat	250 tot 2000 graad per seconde	Nul tot 360 graad
Statische meting Vermogen	Ja	Nee	Ja
Bewegingstype gedetecteerd	Vertaling en trillingen	Rotatie en draaien	Helling en helling
Gevoeligheidsniveau	Hoog bij laag frequenties	Hoog bij hoog rotatiesnelheden	Zeer hoog voor langzame kanteling
Uitgangssignaal Typ	Analoog of digitaal	Digitaal	Analoog of digitaal
Gemeenschappelijke bemonstering Beoordeel	100 tot 5000 hertz	100 tot 8000 hertz	10 tot 200 hertz
Typisch geluid Dichtheid	50 microgram per wortelhertz	0,01 graad per seconde per wortelhertz	0,001 graad
Drift in de tijd	Laag	Hoog zonder correctie	Zeer laag
Zwaartekrachtreferentie Gebruik	Maakt gebruik van de zwaartekracht vector	Gebruikt niet zwaartekracht	Maakt gebruik van de zwaartekracht vector
Stroomverbruik	10 tot 300 microwatt	1 tot 10 milliwatt	5 tot 100 milliwatt
Gemeenschappelijke vormfactor	MEMS-chip	MEMS-chip	Module-of sensor pakket
Toepassingen	Beweging detectie en trillingsmonitoring	Oriëntatie volgen en stabiliseren	Nivellering en kantelbewaking

Conclusie

Versnellingsmeters werken door beweging om te zetten in elektrische signalen door de beweging van een proefmassa.Verschillende ontwerpen en sensortechnologieën stellen hen in staat de versnelling onder verschillende omstandigheden nauwkeurig te meten.Het aantal meetassen en het uitvoertype zijn van invloed op de manier waarop bewegingsgegevens worden vastgelegd en verwerkt.Vanwege hun flexibiliteit en betrouwbaarheid worden versnellingsmeters veel gebruikt in consumentenelektronica, industriële systemen, voertuigen, gezondheidszorg en ruimtevaarttoepassingen.
