AD602JR Versterker met variabele versterking: kenmerken, pin-out, toepassingen en gegevensblad

De AD602JR is een versterker met dubbele variabele versterking, gemaakt voor nauwkeurige, krachtige signaalcontrole in geavanceerde elektronische systemen.In dit artikel leer je op een duidelijke en praktische manier de belangrijkste kenmerken, pin-indeling, interne structuur en specificaties.U zult ook zien hoe het wordt gebruikt in toepassingen zoals echografie, RF, instrumentatie en data-acquisitie, samen met de voor- en nadelen, soortgelijke onderdelen en verpakkingsdetails.Door het door te lezen, begrijp je precies wat dit apparaat doet en waar het het beste past.

Catalogus

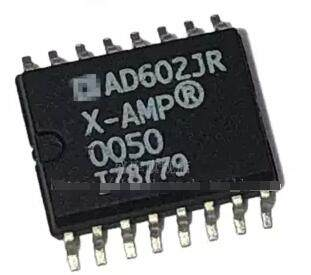

Wat is de AD602JR?

De AD602JR is een precisieversterker met dubbele variabele versterking (VGA), ontwikkeld door Analog Devices, ontworpen voor hoogwaardige signaalconditionering in veeleisende elektronische systemen.Het behoort tot de AD600/AD602-familie, bekend om zijn lage ruis, grote bandbreedte en lineaire-in-dB-versterkingskarakteristieken.Deze serie is verpakt in een compact 16-pins SOIC (JR)-formaat en omvat meerdere varianten zoals JRZ- en REEL-opties om aan verschillende productie- en assemblagebehoeften te voldoen.

Op zoek naar AD602JR?Neem contact met ons op om de huidige voorraad, levertijd en prijzen te controleren.

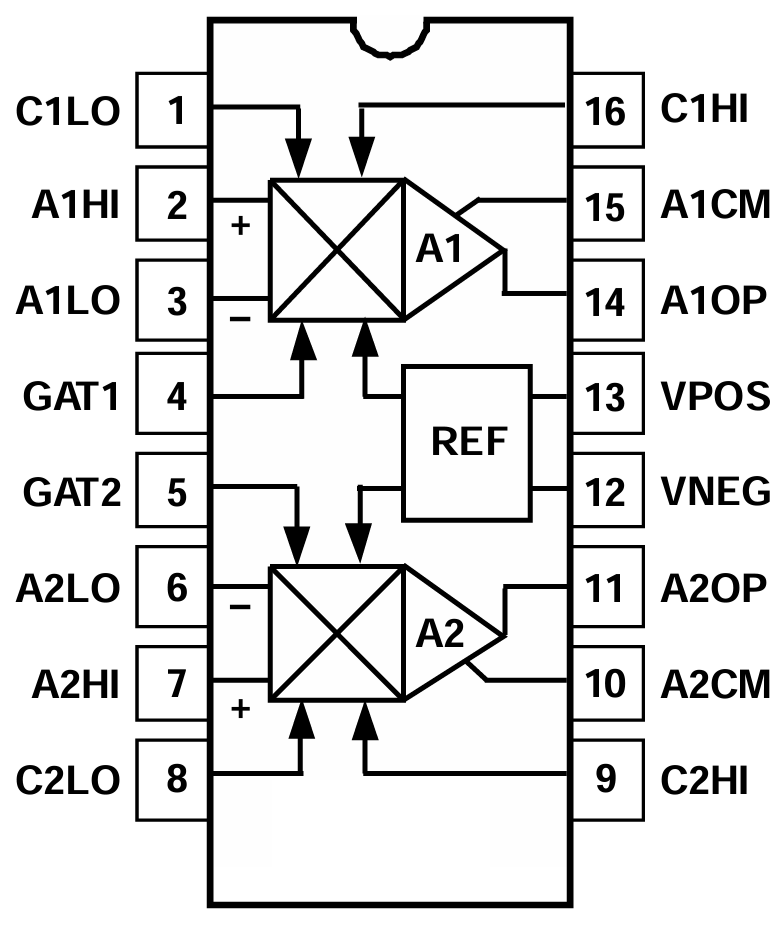

AD602JR pinconfiguratie

Pinnr.	Pin-naam	Functie
1	C1LO	Onderkant van ingang Gain Control 1.Stelt de onderkant van de besturing in spanning voor versterker A1.
2	A1HI	Niet-inverterende ingang (+) van versterker A1.Ontvangt het ingangssignaal voor kanaal 1.
3	A1LO	Inverterende ingang (-) van versterker A1.Voltooit de differentiële invoer paar voor A1.
4	GAT1	Versterkingsregelingang voor versterker A1.Bepaalt het versterkingsniveau via externe stuurspanning.
5	GAT2	Versterkingsregelingang voor versterker A2.Bepaalt het versterkingsniveau via externe stuurspanning.
6	A2LO	Inverterende ingang (-) van versterker A2.Maakt het differentieel compleet ingangspaar voor A2.
7	A2HI	Niet-inverterende ingang (+) van versterker A2.Ontvangt het ingangssignaal voor kanaal 2.
8	C2LO	Onderkant van ingang Gain Control 2.Stelt de onderkant van de besturing in spanning voor versterker A2.
9	C2HI	Bovenkant van ingang Gain Control 2.Stelt de hoge kant in van de stuurspanning voor versterker A2.
10	A2CM	Common-mode-referentie voor versterker A2.Wordt gebruikt om het differentieel te vertekenen invoer tot een bepaald niveau.
11	A2OP	Uitgang van versterker A2.Biedt het versterkte signaal voor het kanaal 2.
12	VNEG	Negatieve voedingspin.Sluit aan op de negatieve voedingsrail of aarde (afhankelijk van configuratie).
13	VPOS	Positieve voedingspin.Sluit aan op de positieve voedingsspanning.
14	A1OP	Uitgang van versterker A1.Biedt het versterkte signaal voor het kanaal 1.
15	A1CM	Common-mode-referentie voor versterker A1.Wordt gebruikt om het differentieel te vertekenen invoer tot een bepaald niveau.
16	C1HI	Bovenkant van ingang Gain Control 1.Stelt de hoge kant in van de stuurspanning voor versterker A1.

AD602JR CAD-modellen

AD602JR-symbool

AD602JR Voetafdruk

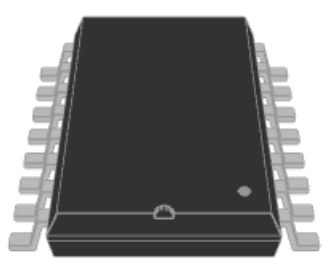

AD602JR 3D-model

AD602JR-functies

• Tweekanaals ontwerp

De AD602JR integreert twee volledig onafhankelijke versterkerkanalen met variabele versterking in één pakket.Elk kanaal heeft een aparte versterkingsregeling, waardoor flexibel gebruik mogelijk is in differentiële signaalpaden of toepassingen voor dubbele signaalverwerking.

• Groot versterkingsbereik (–10 dB tot +30 dB)

Het biedt een breed, continu variabel versterkingsbereik dat geschikt is voor zowel signaalverzwakking als gematigde versterking.Dit maakt het ideaal voor front-end conditionering in systemen met een groot dynamisch ingangsbereik.

• Lineaire versterkingsregeling (in dB)

De versterking varieert lineair in decibel ten opzichte van een stuurspanning.Dit vereenvoudigt de nauwkeurige versterkingsinstelling en maakt een gemakkelijke interface met DAC's of regelcircuits mogelijk voor nauwkeurige automatische versterkingsregeling (AGC)-functies.

• Hoge versterkingsnauwkeurigheid (±0,3 dB)

De versterker handhaaft een strakke versterkingsnauwkeurigheid over het gehele werkingsbereik.Dit minimaliseert kalibratiefouten en zorgt voor consistente systeemprestaties in de loop van de tijd.

• Lage ingangsruis (~1,4 nV/√Hz)

Het lage ruisgetal maakt een zuivere versterking van kleine signalen mogelijk zonder de signaal-ruisverhouding aanzienlijk te verslechteren.Dit is belangrijk voor gevoelige analoge front-end- en instrumentatieontwerpen.

• Lage vervorming (–60 dBc THD)

Met een totale harmonische vervorming van ongeveer –60 dBc bij typische bedrijfsniveaus, blijft de signaalgetrouwheid behouden, zelfs onder omstandigheden met hoge frequentie of grote amplitude.Dit maakt hem geschikt voor hoogwaardige analoge signaalketens.

• Brede bandbreedte (DC tot 35 MHz)

De versterker ondersteunt een breed frequentiebereik met een bandbreedte van –3 dB tot ongeveer 35 MHz.Hierdoor kan het zowel laagfrequente als hogesnelheidssignalen effectief verwerken.

• Stabiele groepsvertraging (±2 ns)

Het apparaat handhaaft een vrijwel constante groepsvertraging over het versterkings- en frequentiebereik.Dit zorgt voor minimale signaalfasevervorming voor breedbandcommunicatie of radarsystemen.

• Laag stroomverbruik (~125 mW per ampère)

Elk kanaal verbruikt maximaal ongeveer 125 mW, waardoor het apparaat energiezuinig is voor dual high-speed VGA-werking.Dit is voordelig voor compacte en thermisch beperkte systemen.

• Signaalpoortvermogen

Elk kanaal bevat een poortfunctie die het signaalpad via een logische besturing kan uitschakelen.Deze functie zorgt voor snelle onderdrukking, demping of kanaalwisseling zonder externe relais of complexe circuits.

• Compatibiliteit met hoge snelheid ADC-stuurprogramma's

De AD602JR is ontworpen voor een goede interface met snelle analoog-naar-digitaal-converters.De lineariteit, bandbreedte en lage ruis maken het een goede keuze voor nauwkeurige signaalconditionering vóór digitalisering.

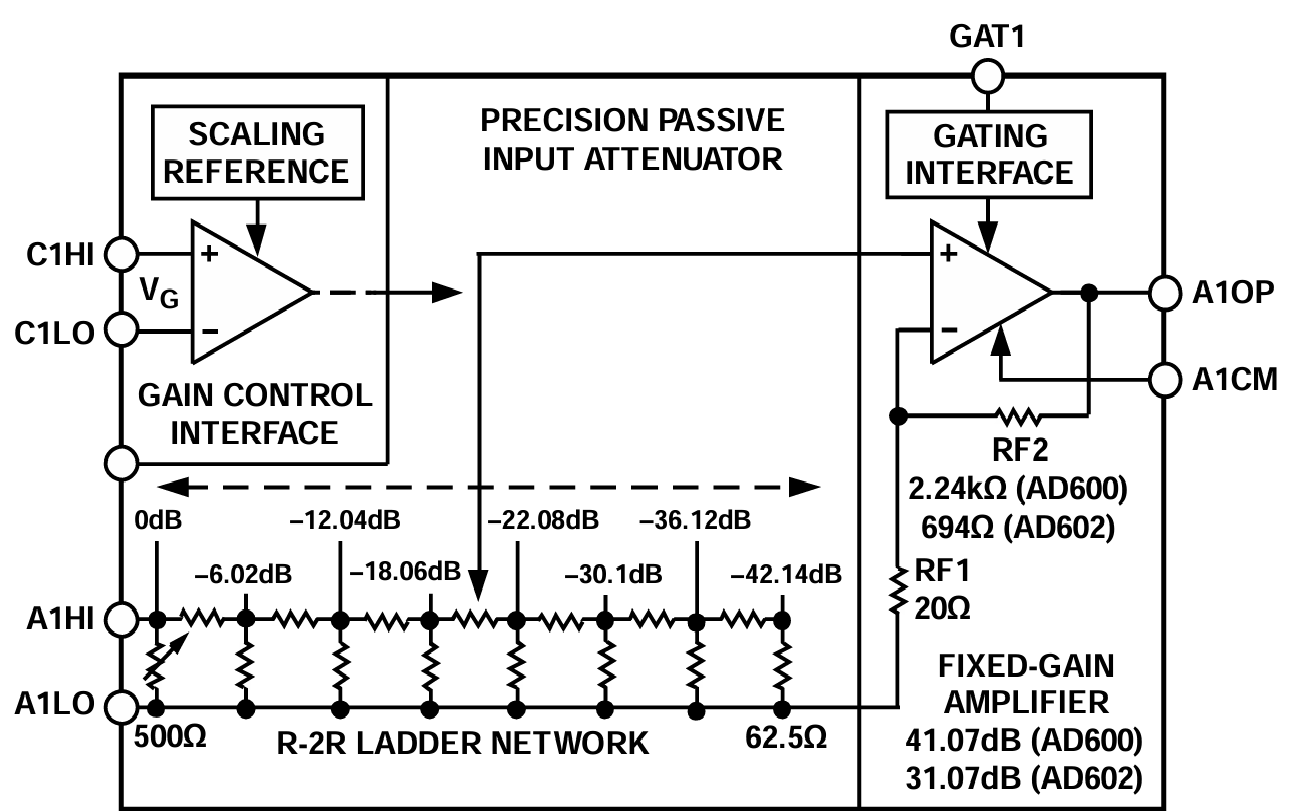

AD600 Blokdiagram

Het AD600-blokdiagram laat zien hoe het apparaat een nauwkeurige, lineaire variabele versterking in dB bereikt door een combinatie van analoge besturing en een passief verzwakkernetwerk.Een schaalreferentie- en versterkingsbesturingsinterface zetten de stuurspanning (V_G) in een specifiek verzwakkingsniveau dat op de ingang wordt toegepast via een nauwkeurig R-2R-laddernetwerk.Het verzwakte signaal gaat vervolgens naar een versterkertrap met vaste versterking, die het algehele versterkingsbereik van het apparaat bepaalt.Dankzij een poortinterface kan het kanaal indien nodig worden gedempt of ingeschakeld, waardoor deze architectuur ideaal is voor stabiele, ruisarme en nauwkeurig gecontroleerde versterking in signaalverwerkingstoepassingen.

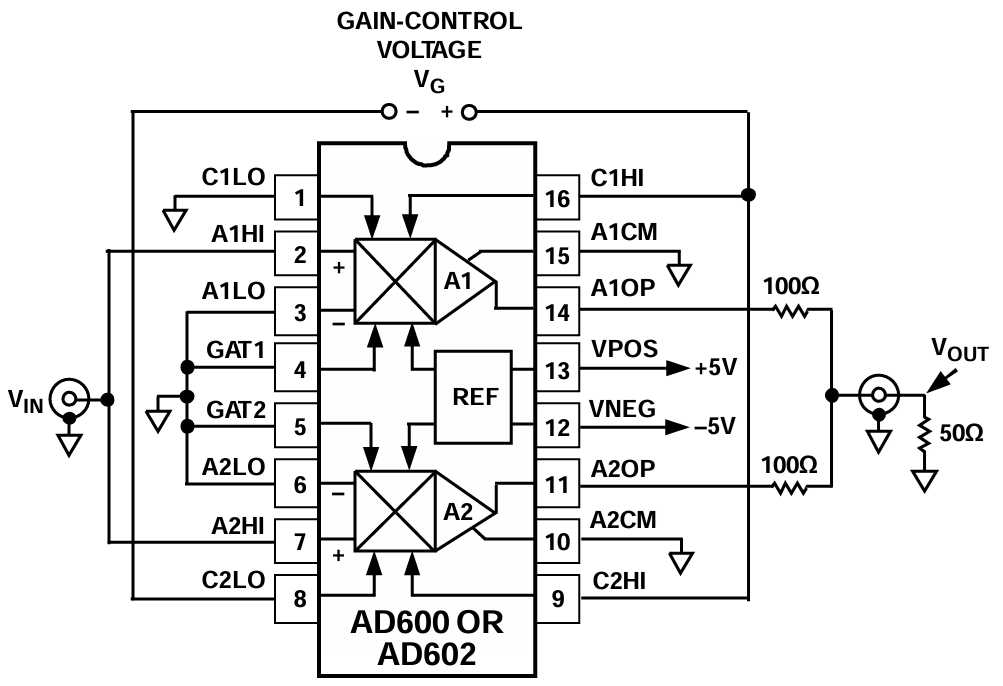

AD600 VCA met ultralage ruis

Het VCA-diagram met ultralage ruis van de AD600 toont de interne tweekanaalsconfiguratie die nauwkeurige en ruisarme versterkingsregeling mogelijk maakt.Elk kanaal maakt gebruik van een speciaal versterkerblok (A1 en A2), die beide worden bestuurd door een enkele versterkingsregelspanning voor gesynchroniseerde variabele versterking.Een ingebouwde referentie zorgt voor een stabiele werking, terwijl de differentiële ingang en zorgvuldig op elkaar afgestemde uitgangsweerstanden een uitstekende signaalintegriteit en impedantie-aanpassing bieden.Deze architectuur is belangrijk omdat het apparaat hierdoor weinig vervorming, weinig ruis en zeer nauwkeurige versterkingsregeling kan leveren, waardoor het ideaal is voor veeleisende analoge front-end-toepassingen zoals instrumentatie en communicatie.

AD602JR-specificaties

Type	Parameter
Fabrikant	Analoge apparaten Inc.
Serie	X-AMP®
Verpakking	Buis
Onderdeelstatus	Verouderd
Versterkertype	Variabele winst
Aantal circuits	2
Zwenksnelheid	275 V/µs
-3 dB bandbreedte	35 MHz
Stroom – Ingangsbias	350 nA
Huidig ​​– aanbod	11 mA (×2 kanalen)
Stroom – Uitgang / Kanaal	50mA
Spanning – voedingsbereik (min.)	9,5 V
Spanning – voedingsbereik (max.)	10,5 V
Bedrijfstemperatuur	0 °C ~ 70 °C
Montagetype	Opbouwmontage
Pakket / doos	16-SOIC (0,295", 7,50 mm breed)
Apparaatpakket van leverancier	16-SOIC
Basisproductnummer	602 n.Chr

AD602JR-toepassingen

1. Tijdwinstcontrole voor echografie en sonar

De AD602JR wordt veel gebruikt in medische echografie- en sonarsystemen om signaalverzwakking in de loop van de tijd of op afstand te compenseren.Naarmate geluidsgolven dieper in weefsel of water terechtkomen, worden echo's zwakker;door een gecontroleerd, tijdsafhankelijk versterkingsprofiel toe te passen, versterkt de AD602JR deze vertraagde echo's tot uniforme niveaus.De nauwkeurige lineaire-in-dB-regeling en het tweekanaalsontwerp maken hem ideaal voor tijdwinstcompensatie in multi-path- of dual-beam-opstellingen.Dit zorgt voor een heldere beeldvorming en nauwkeurige signaalweergave op verschillende diepten.

2. Hoogwaardige audio en automatische RF-versterkingsregeling (AGC)

In audio- en RF-circuits fungeert de AD602JR als een belangrijk onderdeel in AGC-lussen om consistente uitgangsniveaus te behouden.Het past de versterking dynamisch aan om fluctuaties in de ingangsamplitude tegen te gaan, waardoor overbelasting of zwakke signalen worden voorkomen.De lage vervorming en lage ruisvloer maken hem geschikt voor hifi-audiosystemen en gevoelige RF-ontvangers.De lineaire dB-respons vereenvoudigt de besturingscircuits, waardoor vloeiende versterkingsovergangen mogelijk zijn zonder hoorbare of meetbare artefacten.

3. Signaalmeting, testen en instrumentatie

Het apparaat wordt gebruikt in oscilloscopen, spectrumanalysatoren en andere meetinstrumenten om de ingangssignaalniveaus vóór verwerking te optimaliseren.Door de versterking nauwkeurig te variëren, is een nauwkeurige meting van zowel kleine als grote signalen mogelijk zonder handmatige bereikschakeling.De grote bandbreedte en versterkingsnauwkeurigheid maken hem ideaal voor het handhaven van de signaalintegriteit over een breed frequentiebereik.Dit verbetert de meetresolutie en het dynamisch bereik in veeleisende testomgevingen.

4. Front-end voor snelle ADC's en data-acquisitiesystemen

AD602JR functioneert effectief als een front-end VGA voor snelle analoog-naar-digitaal converters.Het past de signaalamplituden aan zodat deze overeenkomen met het ingangsbereik van de ADC, waardoor de converter met maximale resolutie werkt.Met weinig ruis, stabiele groepsvertraging en grote bandbreedte minimaliseert het de vervorming en blijven de signaalkarakteristieken behouden tijdens versterkingsveranderingen.Dit maakt het een betrouwbare keuze voor nauwkeurige gegevensverzameling in wetenschappelijke, industriële of communicatietoepassingen.

5. Communicatie en RF-signaalverwerking

In RF-ontvanger- en communicatiesystemen wordt de AD602JR vaak gebruikt in middenfrequentie (IF) of basisbandtrappen om signaalniveaus te regelen.Het voorkomt verzadiging tijdens sterke signaalomstandigheden en versterkt zwakke signalen om de gevoeligheid van de ontvanger te behouden.De brede frequentierespons en nauwkeurige versterkingsregeling maken hem geschikt voor complexe modulatieschema's en breedbandtoepassingen.Als gevolg hiervan ondersteunt het stabiele systeemprestaties in verschillende signaalomgevingen.

AD602JR Soortgelijke onderdelen

Specificatie	AD602JR	AD602JRZ-RL	AD602JRZ	AD602JRZ-R7	AD602JR-REEL7	AD603ARZ
Fabrikant	Analoge apparaten	Analoge apparaten	Analoge apparaten	Analoge apparaten	Analoge apparaten	Analoge apparaten
Aantal kanalen	Dubbel	Dubbel	Dubbel	Dubbel	Dubbel	Enkel
Bereik winnen	–10 dB tot +30 dB	–10 dB tot +30 dB	–10 dB tot +30 dB	–10 dB tot +30 dB	–10 dB tot +30 dB	–10 dB tot +30 dB
Controletype verkrijgen	Lineair in dB (analoog)	Lineair in dB (analoog)	Lineair in dB (analoog)	Lineair in dB (analoog)	Lineair in dB (analoog)	Lineair in dB (analoog)
Bandbreedte (–3 dB)	~35 MHz	~35 MHz	~35 MHz	~35 MHz	~35 MHz	~90 MHz
Ingangsruis	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	~1,3 nV/√Hz
THD (typisch)	–60 dBc	–60 dBc	–60 dBc	–60 dBc	–60 dBc	–60 dBc
Pakket	16-afleidingen SOIC (JR)	16-afleidingen SOIC (JRZ, haspel)	16-afleidingen SOIC (JRZ)	16-afleidingen SOIC (JRZ, Reel7)	16-afleidingen SOIC (JR, Reel7)	8-afleidingen SOIC (ARZ)
Temperatuurbereik	0 °C tot +70 °C	0 °C tot +70 °C	0 °C tot +70 °C	0 °C tot +70 °C	0 °C tot +70 °C	0 °C tot +70 °C
Status / Beschikbaarheid	Verouderd	Verouderd / Alt.Verpakking	Actief / Vervanging	Actief / Tape & Reel	Verpakking van tape en haspel	Actief

AD602JR Voordelen en nadelen

Voordelen

• Groot versterkingsbereik (–10 dB tot +30 dB) voor zowel verzwakking als versterking.

• Lineaire-in-dB-regeling vereenvoudigt nauwkeurige versterkingsaanpassing.

• Weinig ruis (~1,4 nV/√Hz) behoudt de signaalintegriteit.

• Twee onafhankelijke kanalen met poortfunctie

• Goede versterkingsnauwkeurigheid (±0,3 dB) en stabiele prestaties.

Nadelen

• Beperkte bandbreedte (~35 MHz) voor high-speed RF-gebruik.

• Een verouderde status kan van invloed zijn op de inkoop op lange termijn.

• Matig stroomverbruik (~125 mW per kanaal).

• Bij een vaste ingangsimpedantie is mogelijk buffering nodig.

• Regelrespons niet ideaal voor ultrasnel schakelen tussen versterkingen.

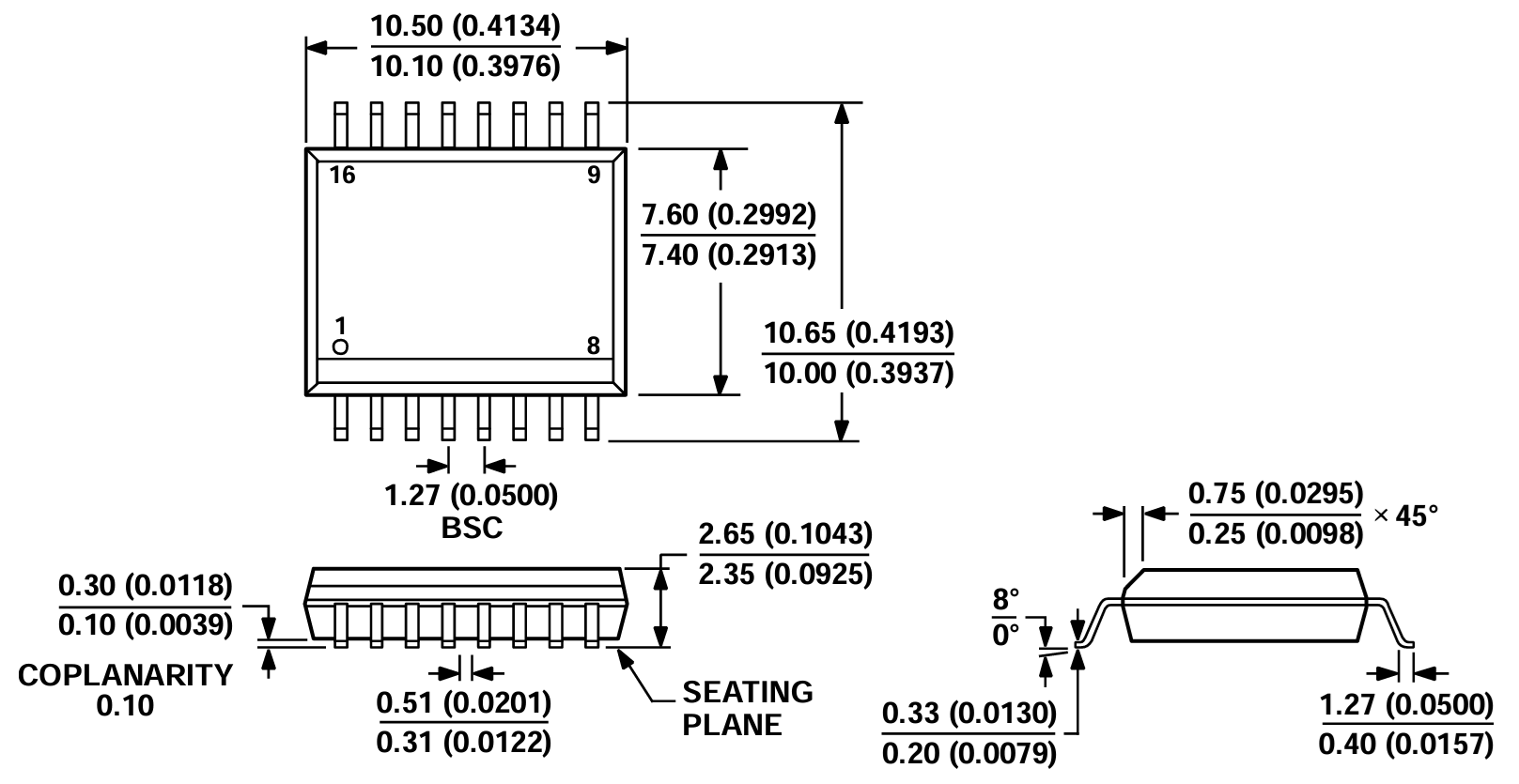

AD602JR Afmetingen verpakking

Parameter	Min	Max	Inch (min.)	Inch (max.)
Lichaamslengte (L)	10,10 mm	10,50 mm	0,3976 inch	0,4134 inch
Lichaamsbreedte (W)	7,40 mm	7,60 mm	0,2913 inch	0,2992 inch
Totale leadspanwijdte	10,00 mm	10,65 mm	0,3937 inch	0,4193 inch
Leidende toonhoogte	1,27 mm (BSC)	–	0,0500 inch (BSC)	–
Looddikte	0,20 mm	0,33 mm	0,0079 inch	0,0130 inch
Loodbreedte	0,31 mm	0,51 mm	0,0122 inch	0,0201 inch
Loodlengte (voetlengte)	0,40 mm	1,27 mm	0,0157 inch	0,0500 inch
Uitsteeksel van de draad (afschuining van 45°)	0,25 mm	0,75 mm	0,0098 inch	0,0295 inch
Lichaamslengte (zitvlak naar boven)	2,35 mm	2,65 mm	0,0925 inch	0,1043 inch
Coplanariteit	–	0,10 mm	–	0,0039 inch
Loodhoek	0°	8°	0°	8°

AD602JR-fabrikant

De AD602JR is vervaardigd door Analoge apparaten, Inc., een wereldwijd erkende leider op het gebied van hoogwaardige analoge, gemengde signaal- en digitale signaalverwerkings-IC's.Analog Devices staat bekend om hun precisie en betrouwbaarheid en levert geavanceerde componenten voor sectoren zoals communicatie, instrumentatie, medische en industriële systemen.De expertise van het bedrijf op het gebied van versterkers met variabele versterking, zoals de AD602-serie, weerspiegelt de lange geschiedenis van het produceren van innovatieve analoge oplossingen voor veeleisende signaalverwerkingstoepassingen.

Conclusie

De AD602JR combineert tweekanaalsflexibiliteit, lineaire-in-dB-versterkingsregeling, weinig ruis en een grote bandbreedte om nauwkeurige signaalconditionering te leveren in complexe analoge systemen.De architectuur ondersteunt toepassingen variërend van echografie en RF-AGC-lussen tot instrumentatie en snelle data-acquisitie.Met betrouwbare prestaties, nauwkeurige versterkingsaanpassing en stabiele frequentierespons blijft het een waardevol onderdeel voor het handhaven van de signaalintegriteit in diverse omgevingen, ondanks de beperkte bandbreedte en sourcing-uitdagingen.

Gegevensblad PDF

AD602JR-gegevensbladen:

AD600,602.pdf

Meerdere apparaten 29/jan/2014.pdf
