Een complete gids voor de IRF540N MOSFET

De IRF540N MOSFET is een betrouwbare en veelzijdige component die vaak wordt gebruikt in elektronische circuits.Het kan hoge stroom en spanning verwerken, waardoor het ideaal is voor toepassingen zoals motorbesturing, stroomconversie en schakelen.Dit artikel onderzoekt zijn functies, pin -configuratie, praktisch gebruik en voorbeeldcircuits om u te helpen de mogelijkheden ervan beter te begrijpen.

Catalogus

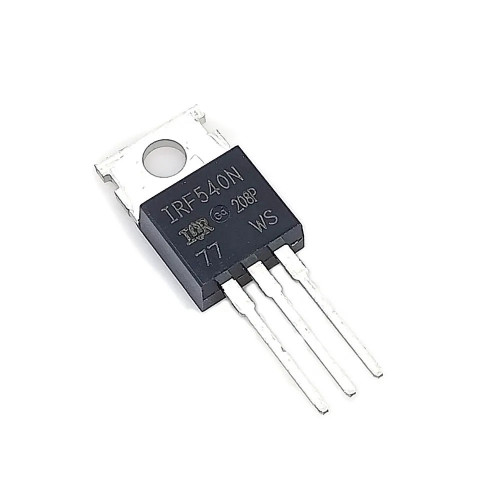

Inleiding tot de IRF540N MOSFET

De IRF540N is een zeer efficiënte hexfet-power mosfet ontwikkeld door de internationale gelijkrichter.Het valt op vanwege zijn vermogen om zeer lage onresistentie te bereiken met behulp van geavanceerde verwerkingstechnieken.Met deze functie kan het de stroom efficiënter verwerken met behoud van stabiele prestaties in verschillende toepassingen.

Het TO-220-pakket maakt het een populaire keuze voor zowel commerciële als industriële projecten.De combinatie van betaalbaarheid en verminderde thermische weerstand maakt het een betrouwbare oplossing voor veel ingenieurs en hobbyisten.

Deze MOSFET is veelzijdig en biedt betrouwbare prestaties in applicaties waarvoor schakelspanning en stroom vereisen.Het eenvoudige ontwerp bestaat uit drie hoofdterminals - source, afvoer en poort.Wanneer een signaal wordt toegepast op de gate -terminal, activeert het de verbinding tussen de afvoer en poort, waardoor de gewenste bewerking mogelijk wordt.De juiste verbinding van deze terminals is essentieel voor het apparaat om te functioneren zoals bedoeld;Anders kan dit leiden tot onverwachte resultaten.

De eenvoud en het aanpassingsvermogen van de IRF540N maken het een uitstekende keuze voor een breed scala aan elektronisch gebruik, hetzij in basiscircuits of meer geavanceerde systemen.

Pin -configuratie van IRF540N MOSFET

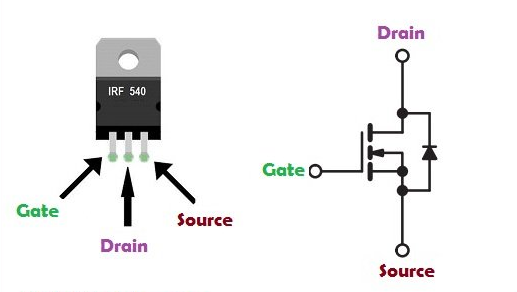

De IRF540N MOSFET heeft een PIN -configuratie bestaande uit drie pinnen, die elk een afzonderlijke functie bedienen.Het onderstaande diagram illustreert het symbool- en pin -configuratie van deze MOSFET IC.

PIN -configuratie:

• Pin 1 (bron): kan de stroom door de bronterminal stromen.

• Pin 2 (poort): regelt de vooringenomenheid van de MOSFET.

• Pin 3 (afvoer): vergemakkelijkt de stroom van stroom door de afvoerterminal.

Belangrijkste kenmerken en specificaties van IRF540N MOSFET

Parameter	Waarde
Type	N-kanaal MOSFET met kleine signaalcapaciteit
Piekstroom/lawine stroomweerstand	Volledig resistent
Continue afvoerstroom (ID)	33a bij 25 ° C
Bedrijfstemperatuur	Tot 175 ° C
Gepulseerde afvoerstroom	110a
Schakelcapaciteit	Zeer snel
Gate -drempelspanning (VGS)	Min: 2V, Max: 4V
Technologie	Geavanceerd en verfijnd
Pakket	TO-220
Spanning van poort naar bron (VGS)	± 20V
Verenigbaarheid	Geschikt voor Arduino Boards
Spanning van afvoer naar bron (VDS)	100V
Weerstand	Erg laag
Tijdstip	35ns
Afwijzingstijd	35ns

Equivalenten van IRF540N MOSFET

• IRFZ44

• RFP30N06

• IRF3205

• 2N3055

Circuitdiagram en gebruik van IRF540N MOSFET

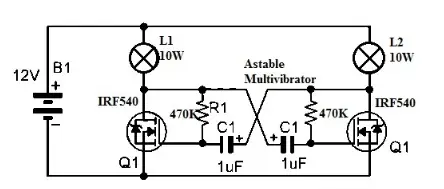

Het circuitdiagram hieronder illustreert een eenvoudig twee-lamp flash-circuit gebouwd met behulp van de IRF540N MOSFET.Dit ontwerp bevat een astable multivibrator, waardoor het goed geschikt is voor krachtige lampflitsentoepassingen.

De componenten die nodig zijn om dit circuit te assembleren zijn:

• Twee 470k weerstanden

• Twee IRF540N MOSFETS

• Een 12V -batterij

• Twee 10W -lampen

• Twee 1UF -condensatoren

Dit circuit is eenvoudig, met name voor het creëren van flitsende lichtdisplays.Het wordt vaak gebruikt voor LED -displays, maar kan ook worden aangepast voor hogere wattage -lampen of gloeilampen, die extra uitdagingen kunnen opleveren.

Om deze opstelling van stroom te voorzien, wordt een 12V -batterij gebruikt.Als een hogere stroomstroom nodig is om de belasting te ondersteunen, worden twee IRF540N MOSFET's aan het circuit toegevoegd.Met deze opstelling kan het circuit tot 10a of 100 watt lampen verwerken.Voor consistent knipperen worden de weerstanden en condensatoren ingesteld op dezelfde waarden, met R1 gelijk aan R2 en C1 gelijk aan C2, waardoor beide lampen tegelijkertijd flitsen.

Voordelen van het gebruik van IRF540N MOSFET

Grote veilige werkruimte

De IRF540N MOSFET is gebouwd met een vlakke celstructuur, die een breed veilig werkgebied biedt.Dit betekent dat het betrouwbaar hoge vermogensniveaus kan verwerken zonder schade aan het apparaat te riskeren, waardoor u vertrouwen hebt in de prestaties onder veeleisende omstandigheden.

Hoge stroomcapaciteit

Met de mogelijkheid om tot 195A van stroom te dragen, is de IRF540N MOSFET zeer geschikt voor toepassingen die grote hoeveelheden stroom moeten afhandelen.Deze functie maakt het een betrouwbare keuze voor krachtige circuits en systemen.

Naleving van normen

De IRF540N voldoet aan Jedec -normen en zorgt voor consistente kwaliteit en prestaties.Dit maakt het een vertrouwde component voor professioneel gebruik in verschillende industrieën en projecten.

Industrie-standaard pakket

Het door de hole tot 220 pakket volgt op grote schaal geaccepteerde industrienormen.Dit zorgt voor eenvoudige integratie in bestaande ontwerpen en zorgt voor compatibiliteit met veel circuitconfiguraties.

Brede beschikbaarheid

De IRF540N is geoptimaliseerd voor distributie, waardoor het gemakkelijk beschikbaar is via verschillende leveranciers.De toegankelijkheid betekent dat u het gemakkelijk kunt vinden voor uw projecten zonder vertragingen.

Geoptimaliseerd voor schakeltoepassingen

Ontworpen met geavanceerde siliciumtechnologie, presteert de IRF540N uitzonderlijk goed in schakelapplicaties die onder de 100 kHz werken.Dit maakt het een geweldige keuze voor circuits die snelle en efficiënte schakelprestaties nodig hebben.

Praktische toepassingen van IRF540N MOSFET

Rijden met hoogstroom ladingen

De IRF540N MOSFET kan ladingen tot 23A aandrijven, waardoor het geschikt is voor voedingsapparaten die een hoge stroom vereisen.De betrouwbaarheid ervan bij het omgaan met dergelijke belastingen zorgt voor consistente werking.

Integratie met microcontrollers en Arduino

Deze MOSFET wordt vaak gekoppeld aan microcontrollers en Arduino-boards voor het schakelen op logica-niveau.Het maakt naadloze communicatie tussen besturingscircuits en krachtige apparaten mogelijk.

Motorsnelheidsregeling en licht dimmen

De IRF540N is ideaal voor toepassingen zoals motorsnelheidsregeling en lichtdimmen.De efficiënte schakelmogelijkheden zorgen voor soepele aanpassingen en precieze controle.

Schakeltoepassingen

Dankzij het vermogen om maximale stroom te verwerken via apparaten op logica-niveau is de IRF540N perfect geschikt voor verschillende schakelapplicaties, van eenvoudige circuits tot complexe systemen.

Krachtige apparatenschakelen

Deze MOSFET is ontworpen om krachtige apparaten effectief te wisselen.De robuuste constructie zorgt voor betrouwbaarheid bij het beheren van zware belastingen.

LED -flitsen en dimmers

Het wordt vaak gebruikt in circuits voor LED -flitsen en dimmers, waardoor een efficiënte en consistente werking wordt geboden in verlichtingstoepassingen.

Omvormers en converters

De IRF540N presteert goed in omvormer- en convertercircuits, wat bijdraagt ​​aan efficiënte stroomconversie en stabiele prestaties in dergelijke systemen.

Dit MOSFET-IC is goed geschikt voor krachtige DC-schakeltoepassingen, waaronder SMP's met een hoog stroom, omvormercircuits met compacte ferriet- of ijzeren kernen, stroomversterkers, bok- en boostconverters en robotica.

Voorbeeldcircuittoepassingen voor IRF540N MOSFET

Motorbesturing

Als het gaat om motorbesturingselement, is de IRF540N MOSFET een uitstekende keuze.Motoren vereisen vaak een stroomapparaat dat hoge stromen aankan, bestand is tegen spanningsbehoeften en werken met snelle schakelsnelheden.Deze MOSFET voldoet aan al deze behoeften, waardoor het betrouwbaar is voor het besturen van DC -motoren in verschillende toepassingen.Het robuuste ontwerp zorgt ervoor dat het efficiënt presteert, zelfs onder veeleisende omstandigheden.

Buck Converter

Buckconverters vereisen componenten die in staat zijn om hoge stromen te verwerken en met precieze snelheden te schakelen.De IRF540N MOSFET blinkt uit in dit gebied, waardoor het naadloos in Buck en Boost Converter -circuits kan functioneren.Of u nu spanningsniveaus beheert of het vermogen afneemt, deze MOSFET zorgt voor een soepele en consistente werking.

Power Inverter

De IRF540N wordt veel gebruikt in vermogensomorders die zijn ontworpen voor krachtige toepassingen.Het kan de substantiële stroomvereisten van deze apparaten aan, waardoor het een betrouwbare optie is voor energieconversiesystemen.Het vermogen om snel te schakelen en hoge stromen te beheren, zorgt voor stabiele prestaties in omvormercircuits.

Zonneschakelaar met nul druppels

Zonnepanelen hebben vaak betrekking op hoge vermogensniveaus, en de IRF540N MOSFET is perfect geschikt voor het beheren van deze ladingen.De uitstekende power-switching-mogelijkheden maken het een geweldige keuze voor toepassingen voor zonnecontroller.Door spanningsdruppels te minimaliseren, helpt deze MOSFET de efficiëntie in zonne -energiesystemen te verbeteren, waardoor het vermogen effectief wordt overgedragen.
