1N4733A Zener Diode: Werken, pinout en gegevenasheet

Deze gids onderzoekt de functies en toepassingen van de 1N4733A Zener -diode, een component in moderne elektronica die bekend staat om zijn betrouwbare spanningsregeling.Het omvat de werkprincipes van de diode, hoe deze in circuits te gebruiken en zijn rol bij het handhaven van een gestage spanning in verschillende opstellingen.

Catalogus

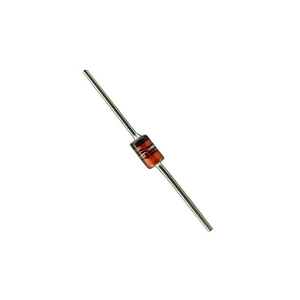

Overzicht van de 1N4733A Zener -diode

De 1n4733a Diode valt op voor zijn robuuste vermogensbehandeling en precisie in spanningsregeling, met een vermogensbeoordeling van 1 watt en een zenerspanning van 5,1V.Deze diode is een nietje in elektrotechniek, uitgebreid gebruikt in spanningsstabilisatie en knipcircuits.Het wordt gewaardeerd vanwege zijn lage omgekeerde lekstroom, die gestage spanningsniveaus oplevert.Deze kwaliteiten maken het zeer gunstig voor converters en voedingscircuits, waardoor hun operationele prestaties en betrouwbaarheid worden verbeterd.In elektronica onderscheidt het vermogen van de diode om stroom in zowel voorwaartse als omgekeerde richtingen te leiden het van typische diodes.Deze functionaliteit helpt bij spanningsregulatie, waardoor een stabiele output wordt gewaarborgd, zelfs met fluctuerende inputniveaus, waardoor de effectiviteit tijdens het afbraak scenario's wordt gehandhaafd.Een dergelijke functie is voordelig voor complexe circuitontwerpen die stabiliteit vereisen.De duurzame constructie, met een zwaar gedoteerde PN -junctie, ingekapseld in beschermend glas, kan de diode een spanningsspectrum van 3,3 tot 91 V aanspanning.De betrouwbaarheid van de diode blijkt uit de constructie ervan.Het omvat een dubbele slug -ontwerp dat bestand is tegen corrosie en functies gemakkelijk gesoldeerde terminals, waardoor stevige verbindingen in circuits worden gewaarborgd.

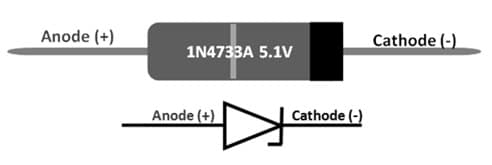

1N4733A PIN -configuratie

PIN Nr.	Speldnaam	Beschrijving
1	Anode	Stroom stroomt in deze terminal.
2	Kathode	De huidige stroomt uit deze terminal.

1N4733A -functies en specificaties

Functie/specificatie	Details
Nominale Zener -spanning (VZ)	5.1 Volt
Power Dissipation (PZ)	1.0 watt
Zener Regulator Current (IZM)	178 MAMPS
Pakkettype	DO-41 (door gat)
Nominale spanning	5.1 Volt
Tolerantie	± 5%
Opslagtemperatuurbereik	-65 ° C tot 175 ° C
Gewicht	0,35 gram
Speciale functies	Hoge betrouwbaarheid, scherpe omgekeerde kenmerken.

Hoe werkt 1N4733A?

De 1N4733A Zener -diode is ontworpen om spanning te reguleren door zich anders te gedragen dan standaarddioden in omgekeerde bias.In voorwaartse bias laat de stroom stromen met een kleine spanningsval (ongeveer 0,3 tot 0,7 volt), vergelijkbaar met reguliere diodes.Onder omgekeerde bias vertoont het echter een uniek gedrag.Zodra de omgekeerde spanning zijn uitsplitsingspunt bereikt, ongeveer 5,5 volt, begint de diode stroom uit te voeren.Met deze gereguleerde afbraak kan de diode een stabiele uitgangsspanning handhaven, zelfs als de ingangsspanning of circuitbelasting fluctueert.

Deze spanningsregeling wordt bereikt via twee processen: de Zener -afbraak en het lawine -effect.Bij lagere spanningen domineert de Zener -afbraak, met een negatieve temperatuurcoëfficiënt, wat betekent dat de afbraakspanning afneemt naarmate de temperatuur stijgt.Bij hogere spanningen neemt het lawine -effect het over met een positieve temperatuurcoëfficiënt, waarbij de afbraakspanning toeneemt met de temperatuur.In de 1N4733A balanceren deze twee effecten en zorgen voor consistente prestaties over een reeks temperaturen.Dit maakt de diode een betrouwbare keuze voor circuits die een gestage spanningsregeling vereisen, met name in omgevingen met variabele omstandigheden.

Een AC -voltmeter ontwikkelen met Arduino Uno

Het ontwerpen van een AC -voltmeter met behulp van een Arduino UNO dient als een boeiende toegang tot de wereld van microcontroller -toepassingen voor het meten van AC -spanningen.Dit project is verrijkt met verschillende componenten, zoals een 330-ohmweerstand, een 10K-ohm potentiometer, een selectie van weerstanden en condensatoren, diodes zoals de 1N4733A Zener en een praktisch breadboard dat de montage vergemakkelijkt.Het circuit verwerkt de ingangsspanningen 110V, 220V, 380V door een spanningsverdeler te gebruiken, waardoor ze comfortabel worden afgestemd op het bereik van Arduino.De 1N4733A Zener -diode biedt bescherming en beschermt het circuit tegen spanningen boven 5,1 volt.Het weergeven van de gemeten waarden wordt bereikt via een LCD -scherm, dat de zichtbaarheid en het begrip van de resultaten verbetert.Het bijbehorende Arduino -programma bevat slim de divisie van piek AC -spanningen door √2 om RMS -waarden te berekenen, een doordacht aspect dat dagelijkse scenario's weerspiegelt waar vaak aandacht nodig is.

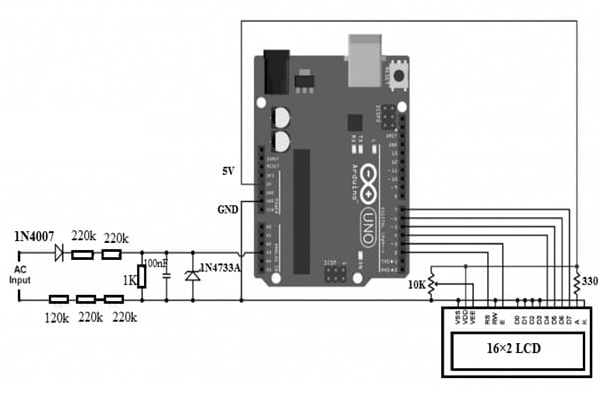

AC voltmeter met Arduino Board

Het Arduino -programma maken

De Arduino-code neemt een dynamische rol in het systeem op door de RMS-spanning door te volgen via de evaluatie van piek halfgolfmetingen.Door gebruik te maken van de interne referentiespanning, biedt de code een meer interpretatie van de sinusgolfspanning, waardoor een hogere mate van nauwkeurigheid wordt vergemakkelijkt.Dit proces toont de vaardigheid van microcontroller -programmering in engineering precieze en betrouwbare meetinstrumenten voor het gebied van elektrotechniek.

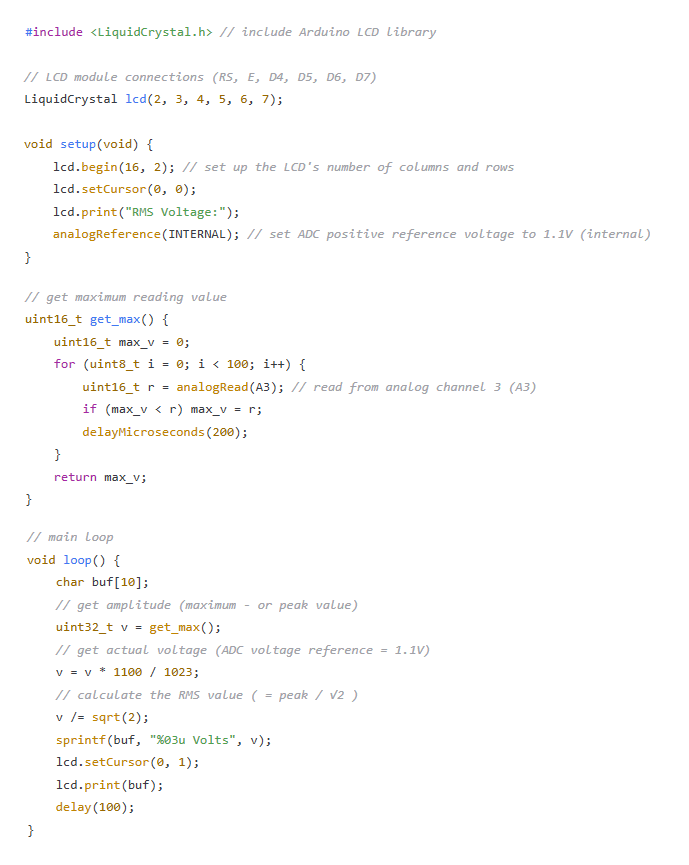

Arduino -code

Toepassingen van de 1N4733A Zener -diode

Spanningsbeveiligingsfuncties

In spanningsbeveiligingstoepassingen dient de 1N4733A om delicate componenten af ​​te schermen, met een overtollige spanning met precisie, het behoud van circuitfunctionaliteit.Deze diode beperkt de maximale spanning vakkundig, reageert volkomen op tijdelijke omstandigheden die anders kunnen leiden tot storingen van verstorende componenten.

Spanningsregeling voor compacte systemen

Voor kleinere circuits gevonden in draagbare gadgets, zorgt de 1N4733A voor een stabiele uitgangsspanning.Het ondersteunt stilletjes de consistente prestaties die nodig zijn, temidden van verschillende invoervoorwaarden, wat de relevantie ervan aantoont in scenario's waarbij constante spanning een levenslijn is voor de levensduur van het apparaat en aanhoudende functie.

Golfvorm kniptoepassingen

In combinatie in serie met andere diodes, voert de 1N4733A golfvorm knippen, aspect van signaalvervormingsbeheer.Deze applicatie heeft een grote waarde in communicatieapparaten waarbij het behouden van signaalzuiverheid een grote zorg is.

Microcontrollers of ICS waarborgen

De 1N4733A biedt proactieve invoerspanningsbescherming voor microcontrollers of geïntegreerde circuits, waardoor overspanningscondities worden voorkomen die deze componenten in gevaar kunnen brengen.Het biedt een kosteneffectief middel om de betrouwbaarheid van ontwerpen in gevoelige elektronische systemen te versterken.

Spanningsstabiliteit in onregelmatige omstandigheden

Stabiliteit verzekerd door de 1N4733A bewijst in circuits vatbaar voor stroomstoornissen of elektromagnetische interferentie, het behouden van een gestage uitgangsspanning en het spelen van een rol bij het afnemen van potentiële prestatiedaling.

Beperking van circuitschade door spanningsstieken

Preventieve strategieën tegen hoge spanningsstieken zijn integraal in het handhaven van het welzijn van elektronische circuits.De integratie van de 1N4733A vermindert het risico op schade door onverwachte hoogspanningspieken, wat bijdraagt ​​aan het uithoudingsvermogen van elektronische ontwerpen in de praktijk.

Spanningsverschuiving voor variabele uitgangen

De 1N4733A vergemakkelijkt effectieve spanningsverschuiving voor uitgangswijzigingen, waardoor overgangen over verschillende uitgangsfasen worden afgevlakt.Deze functie ondersteunt flexibele circuitconfiguraties waar veelzijdigheid voordelig is.
