Waarom de TP4056 perfect is voor het opladen van 18650 batterijen

De TP4056-module is een eenvoudige en betrouwbare oplossing voor het opladen van een cel lithium-ionbatterijen.Het zorgt voor veilig opladen met behulp van constante stroom- en spanningsmethoden, waardoor het geschikt is voor verschillende draagbare apparaten.Met functies zoals automatische ladingbeëindiging en overbelastingsbeveiliging, is het een eenvoudig te gebruiken module voor alledaagse toepassingen.

Catalogus

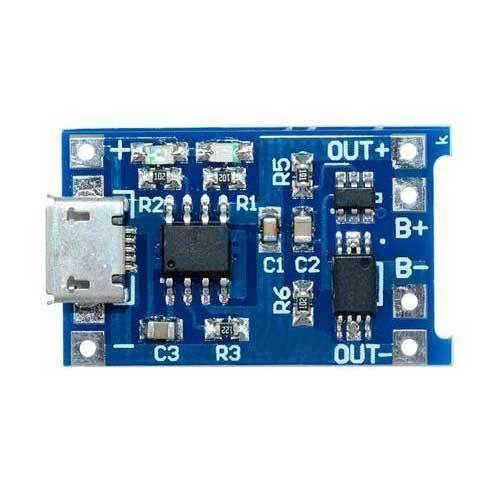

Inleiding tot TP4056

De TP4056 Module is een compact en efficiënt apparaat dat is ontworpen om lithium-ionbatterijen op te laden.Het ondersteunt batterijen met één cellen en werkt met behulp van twee oplaadmethoden: constante stroom en constante spanning.Deze combinatie zorgt ervoor dat de batterij veilig en effectief wordt opgeladen.Met een vooraf ingestelde ladingsspanning van 4,2 volt is de TP4056 zeer geschikt voor het verwerken van de specifieke vereisten van lithium-ionbatterijen.

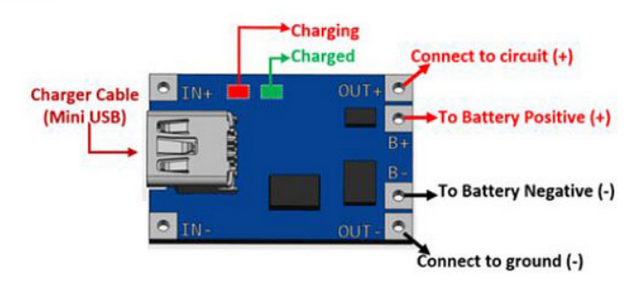

TP4056 PIN -configuratie

TP4056 PIN BESCHRIJVING

Nee:	Speldnaam	Beschrijving
1	Out +	Deze pennen voert de positieve spanning uit de batterij uit.Het moet worden aangesloten op het circuit dat door de batterij moet worden aangedreven
2	B +	Voert een positieve spanning uit van de USB -kabel om op te laden naar de batterij.Het moet worden aangesloten op het positieve van de batterij
3	B -	Voert een negatieve spanning uit van USB -kabel voor het opladen van de batterij.Het moet worden aangesloten op het negatieve van de batterij
4	UIT -	Deze pin voert een negatieve spanning uit de batterij uit.Het moet worden aangesloten op de grond van het circuit dat door de batterij moet worden aangedreven
5	In +	Moet bieden +5V, kan worden gebruikt als laadkabel niet beschikbaar is
6	IN -	Moet de grond van de +5V -voeding bieden, kan worden gebruikt als laadkabel niet beschikbaar is
7	LED ROOD	Deze LED gaat aan terwijl de batterij oplaadt
8	Geleid groen	Deze LED gaat aan nadat de batterij volledig is opgeladen

TP4056 Technische specificaties

Technische specificaties, functies, kenmerken en componenten met vergelijkbare specificaties van TPower TP4056.

Type	Parameter
Pakket / kast	ESOP-8
Verpakking	Tape & Reel (TR)
ROHS -status	Rohs compliant

TP4056 -functies en voordelen

Veilig opladen en ontladen

De TP4056 is ontworpen om lithiumbatterijen op te laden en te ontladen met veiligheid in gedachten.Het zorgt ervoor dat de batterij binnen veilige limieten werkt, waardoor schade of verkeerd omgaan wordt voorkomen.Deze functie maakt het betrouwbaar voor dagelijks gebruik met gevoelige lithiumcellen.

Compatibel met 18650 en andere 3.7V -batterijen

Deze module werkt naadloos met 18650 -cellen en andere batterijen met een waarde van 3,7 volt.Het aanpassingsvermogen maakt het een go-to-keuze voor verschillende toepassingen, vooral voor veelgebruikte lithium-ionbatterijen.

Verstelbare laadstroom

De laadstroom is standaard ingesteld op 1A, maar kan indien nodig worden aangepast.Met deze flexibiliteit kunt u het laadproces aanpassen, afhankelijk van de vereisten van de batterij.

Ingangsspanningsbereik van 4,5 V tot 5,5 V

De module accepteert ingangsspanningen tussen 4,5 V en 5,5 V, waardoor het gemakkelijk is om van stroom te voorzien met behulp van standaard USB -poorten of andere compatibele voedingen.Dit bereik voegt gemak en veelzijdigheid toe bij het opzetten van uw oplaadcircuit.

Volledige ladingsspanning van 4.2V

Met een vooraf ingestelde ladingsspanning van 4.2V zorgt de module ervoor dat de batterij optimaal wordt opgeladen.Deze waarde sluit aan bij de standaard voor lithium-ionbatterijen, waardoor elke keer efficiënte en effectieve opladen zorgen.

Bescherming tegen overladen en overdekte

Om de levensduur van de batterij te verlengen en problemen te voorkomen, omvat de TP4056 waarborgen tegen overladen en overladen.Deze functie voegt betrouwbaarheid toe, omdat het helpt de gezondheid van de batterij in de loop van de tijd te behouden.

Geen omgekeerde polariteitsbescherming

Hoewel de module vol zit met functies, bevat deze geen omgekeerde polariteitsbescherming.Dit betekent dat u uw verbindingen moet controleren voordat u deze aandrijft om mogelijke schade te voorkomen.Met de juiste zorg tijdens het opstellen is deze functie niet een nadeel.

Equivalente componenten naar TP4056

• TP4056A (alleen opladen)

• TP541

Toepassingen van TP4056

Solar Chargers

De TP4056 is perfect voor het opladen van zonne -opladen, waardoor u zonne -energie kunt benutten om uw lithiumbatterijen op te laden.Het werkt efficiënt met zonnepanelen, waardoor het ideaal is voor off-grid projecten of milieuvriendelijke energieoplossingen.

Digitale camera's

Lithium-ionbatterijen voeden de meeste digitale camera's en de TP4056 zorgt ervoor dat ze veilig en efficiënt worden opgeladen.Deze module kan helpen om uw camera klaar te houden voor gebruik zonder zich zorgen te maken over het overladen of beschadigen van de batterij.

Portable Home Appliances

Veel draagbare apparaten, zoals handheld-fans of LED-lichten, vertrouwen op lithium-ionbatterijen.De TP4056 helpt deze apparaten op te laden en ervoor te zorgen dat ze operationeel blijven voor dagelijkse taken of noodsituaties.

Mobiele telefoons en tablets

Deze module ondersteunt het opladen van de batterijen die in telefoons en tablets worden gebruikt.Of u nu een apparaat repareert of een aangepast laadstation maakt, de TP4056 biedt een betrouwbare en eenvoudige oplossing.

Lithiumcellen opladen en ontladen

De TP4056 kan zowel opladen als het laden van lithiumcellen aan.Deze veelzijdigheid maakt het een praktische keuze voor toepassingen waarbij batterijen vaak worden opgeladen en gebruikt.

Vaak gebruikt met 18650 Li-ionbatterijen

De TP4056 past uitzonderlijk goed met 18650 batterijen, die veel worden gebruikt in powerbanks, zaklampen en andere apparaten.De compatibiliteit ervan zorgt ervoor dat uw projecten die deze populaire batterijen gebruiken veilig en efficiënt zijn.

Power banken

Power-banken vertrouwen vaak op lithium-ioncellen, en de TP4056 is een vertrouwde optie voor het beheren van hun laadbehoeften.Met zijn functies kan het helpen de levensduur te verlengen van de batterijen die in powerbanks worden gebruikt.

Gebruikt met 5V -booster voor het voeden van Arduino -projecten

In combinatie met een 5V-booster wordt de TP4056 een uitstekende keuze voor projecten op basis van Arduino.Hiermee kunt u een batterij opladen en deze gebruiken als een stabiele stroombron voor uw microcontroller en andere componenten, waardoor een consistente werking voor uw doe -het -zelf -elektronica wordt gewaarborgd.

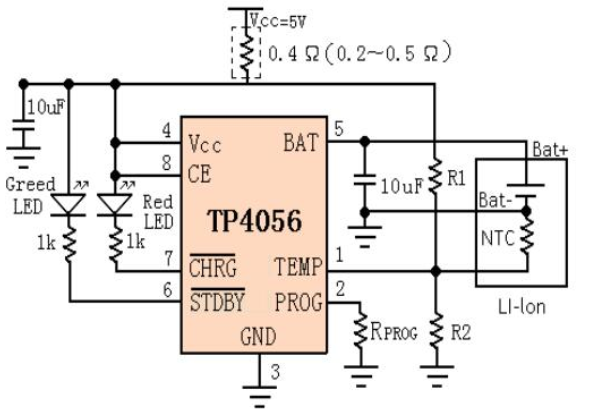

Typische circuittoepassingen van TP4056

De TP4056 -module is ontworpen om standaard een laadstroom van 1A te bieden.Als uw applicatie echter een ander stroomniveau vereist, kunt u dit wijzigen door de weerstandsgerichte RPROG te wijzigen (R3 op de module).Dit geeft u de flexibiliteit om het laadproces aan te passen aan uw specifieke behoeften.Voor meer gedetailleerde richtlijnen hierover kunt u verwijzen naar de gegevensblad voor de TP4056.

Zodra de lithiumbatterij volledig is opgeladen, stopt de module automatisch opladen.Op dit punt wordt de rode LED -indicator uitgeschakeld en de groene LED licht op, wat aangeeft dat de batterij volledig is opgeladen en klaar voor gebruik.Deze visuele indicator maakt het gemakkelijk om het laadproces te controleren zonder extra tools.

De module is ook ontworpen om de opgeladen batterij op het circuit of de belasting te verbinden die moet worden aangedreven.Terwijl de batterij de belasting aandrijft, bewaakt de module continu zijn spanning.Als de spanning van de batterij onder 3,7 V daalt, verbreekt de module de batterij los van de belasting.Deze functie helpt de batterij te beschermen tegen overontlading, wat de prestaties of een lange levensduur kan beïnvloeden.Het proces is naadloos, waardoor uw circuit veilig en efficiënt kan werken.

Geschikte use cases voor TP4056

Het is ideaal voor het opladen van 18650 cellen en andere 3.7V -batterijen vanwege het vermogen om 4.2V te leveren.Omdat het slechts enkele externe componenten vereist, kan het worden gebruikt in draagbare toepassingen.Mobiele telefoons, tablets, laptops, camera's, power banks en een verscheidenheid aan andere elektronische gadgets verbruiken allemaal batterijen;Daarom wordt deze module gebruikt om ze op te laden.Deze module kan ook worden gebruikt met een USB -poort en een wandadapter.

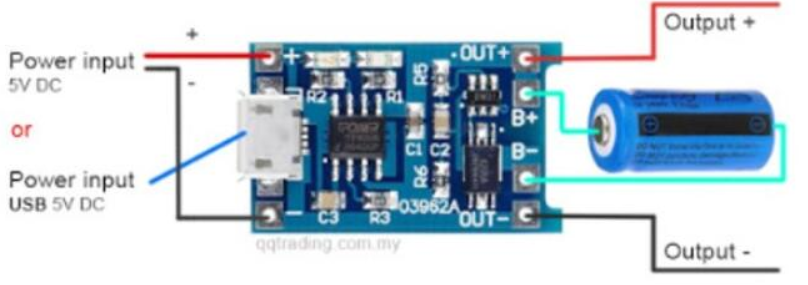

Instructies voor het gebruik van TP4056

De TP4056-module wordt aangedreven door een 5V-aanbod van een micro USB-kabel of de in+ en in-soldeerblokken.Voor de lader om een ​​batterij correct op te laden die is aangesloten bij de uitvoeraansluitingen, is een stroom van ten minste 1A noodzakelijk.Sluit de B+ en B-verbindingen aan op de cel die u wilt opladen.De stroom van de batterij wordt geleverd door de OUT+ en Out-Pads.Als gevolg hiervan kunt u deze aan deze twee pads bevestigen als u een lading uitvoert.Maar vergeet niet om de belasting los te koppelen van de module als u een cel oplaadt.

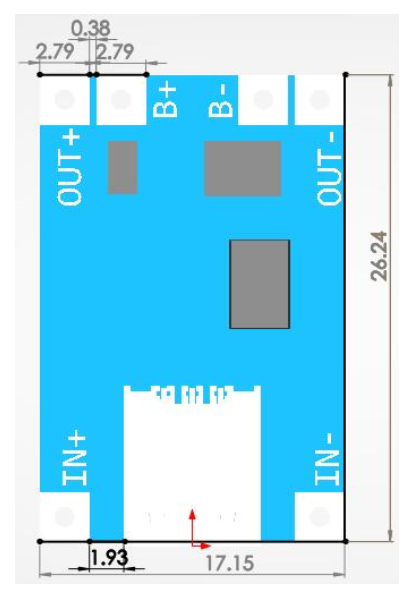

Afmetingen van TP4056
